皮卡货箱防护龙门架结构设计

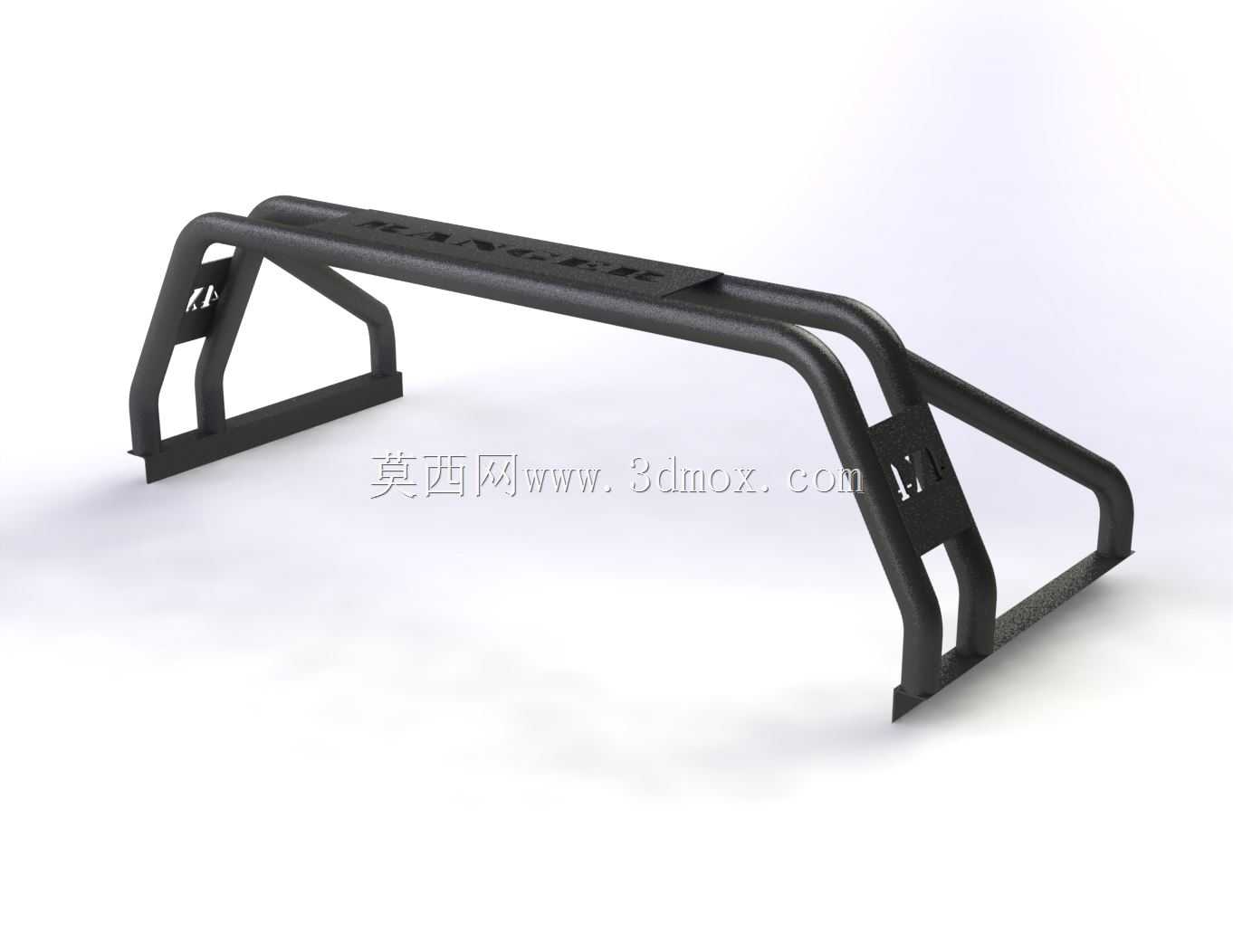

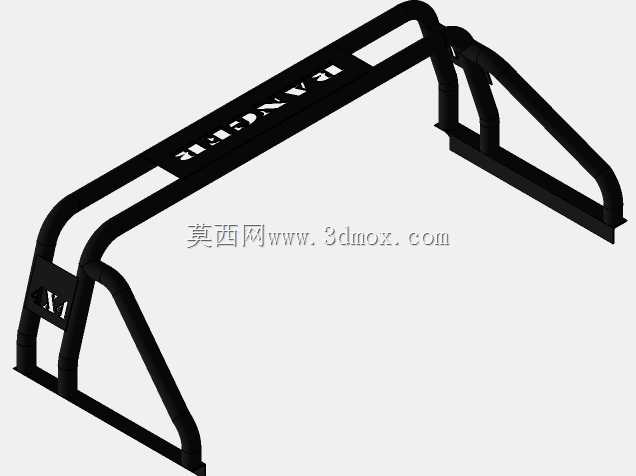

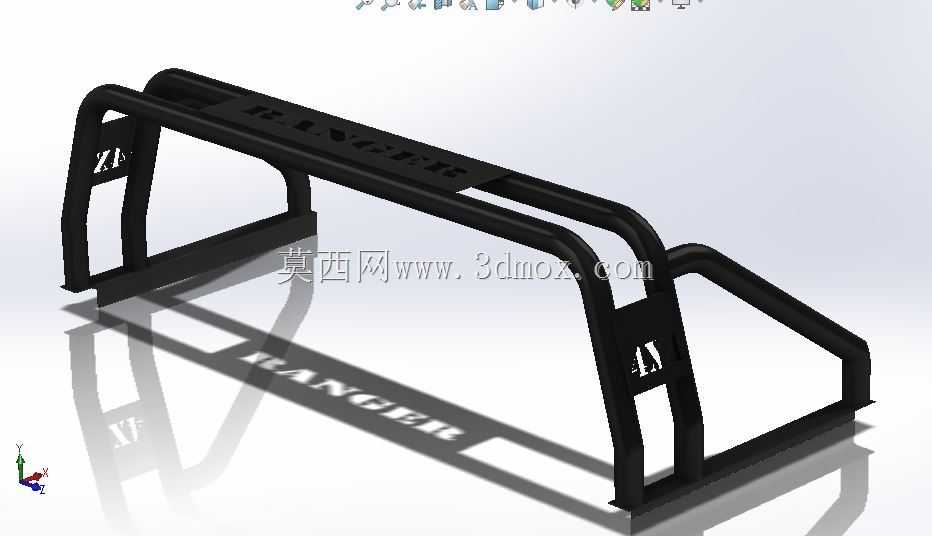

该结构属于皮卡车型货箱区域加装的防护类构件，日常应用场景覆盖户外越野穿越、工地物料转运、农林作业通勤等多类使用场景，核心作用是在车辆发生侧翻、滚翻事故时，为驾驶室后部提供刚性支撑，避免货箱变形挤压乘员舱，同时也可作为货箱内大件货物的限位锚点，防止长尺寸物料在急刹、颠簸路段向前滑移撞击驾驶室后围。从功能特性来看，整体采用双弯管主梁搭配横向连接横梁的框架式结构，主梁选用大口径厚壁管材弯折成型，弯折弧度经过反复校核，既匹配多数主流中型皮卡的货箱前端轮廓，也能在碰撞受力时通过管材的可控形变吸收部分冲击能量，避免刚性断裂。两侧的竖向支脚为安装固定端，设计时预留了与货箱底板边梁、车厢前围立柱的对应安装孔位，孔位间距适配市面多数量产皮卡的原厂预留安装点，无需在车身上额外打孔切割，降低改装时的车身损伤风险。设计思路上摒弃了冗余的装饰性结构，所有外露板材均做了圆角过渡处理，避免装卸货物时尖锐边角划伤人员或货物，横梁表面预留的标识凹槽既可以粘贴品牌标识，也能在一定程度上提升横梁的抗扭刚度，减少长期颠簸路段行驶产生的结构共振异响。安装边界方面，整体宽度控制在1.4米至1.6米区间，适配主流中型皮卡1.5米左右标准宽度的货箱，竖向高度不超过驾驶室顶部15厘米，既保证防滚支撑的有效高度，也不会增加过多风阻影响车辆高速行驶稳定性，支脚底部的安装面设计了橡胶减震垫贴合位，安装后可缓冲车架传递的振动，避免金属硬接触产生的异响与摩擦锈蚀。结构上所有管材连接位置均采用满焊工艺处理，焊接后打磨平整做表面喷塑处理，兼顾户外使用的防腐蚀、耐刮擦性能，两侧延伸的辅助支撑臂可额外拓展安装辅助灯、工兵铲固定架等户外越野常用附件，拓展构件的使用场景。
