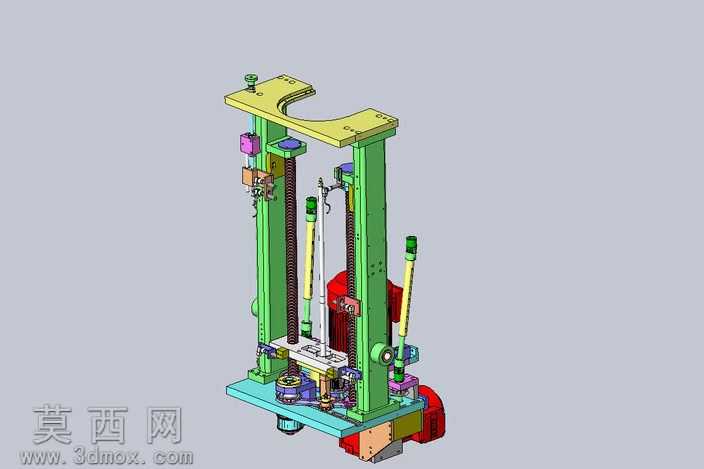

立式双柱升降注入框架工装组件设计

本套注入框架组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循公制机械设计标准，对每一处装配结构进行了精准的尺寸约束与配合校验，确保各零部件之间不存在干涉问题，可直接用于后续的工程图导出与生产加工参考。整体结构采用立式双柱龙门式布局，主体支撑框架选用高强度型钢材质模拟，表面做阳极氧化质感的材质渲染处理，还原工业金属构件的真实视觉效果；底部设置一体化安装基座，预留了多组设备安装定位孔位，可适配不同规格的配套注入设备固定需求。升降传动部分采用精密丝杠副搭配线性导轨的组合结构，建模时对丝杠的螺纹牙型、导轨滑块的装配间隙都做了细节还原，传动部位的轴承、锁紧螺母、限位挡块等小零件均按照实际工业标准件参数建模，材质上区分了金属镀铬件、工程塑料件、橡胶密封件的不同质感，渲染时通过不同的粗糙度、反光度参数设置，清晰区分不同材质零件的视觉差异。顶部设置弧形适配安装板，可对接外部注入执行端的安装固定，两侧立柱上集成了管线排布卡槽、气动元件安装位、传感器固定支架等附属结构，所有附属结构的位置都经过装配合理性校验，避免实际使用中出现管线干涉、元件碰撞的问题。设计过程中优先考虑结构的稳定性与维护便捷性，将易损耗的传动部件设计为快拆式装配结构，无需拆解主体框架即可完成零件更换；底部基座上集成了驱动电机安装位、传动齿轮组防护壳结构，对传动外露部分做了安全防护设计，符合工业设备的安全设计规范。整体建模过程中采用自顶向下的设计思路，先确定整体框架的安装尺寸、行程参数、负载要求，再逐步拆分各个子装配体的零件结构，每完成一个子装配体的建模就进行全局干涉检查，确保整体装配精度；渲染阶段采用工业产品常用的冷色调打光方案，突出金属构件的硬朗质感，对气缸、管路等辅助零件做了分色处理，让整体结构的层级关系更加清晰直观，方便设计人员快速理解整套框架的装配逻辑与工作原理。
