车床尾座装配结构三维设计

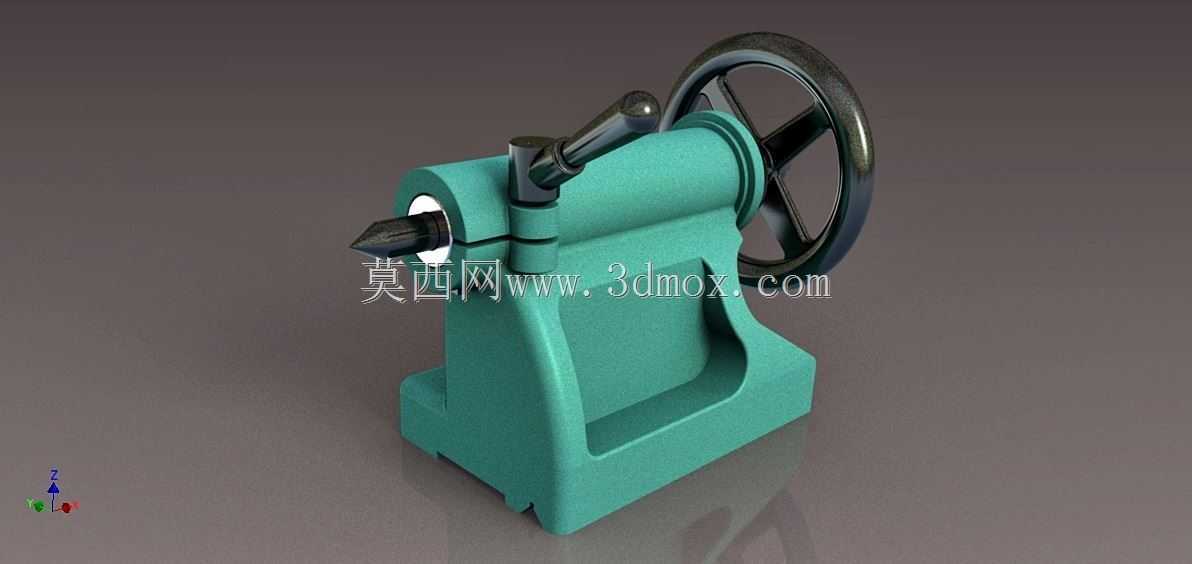

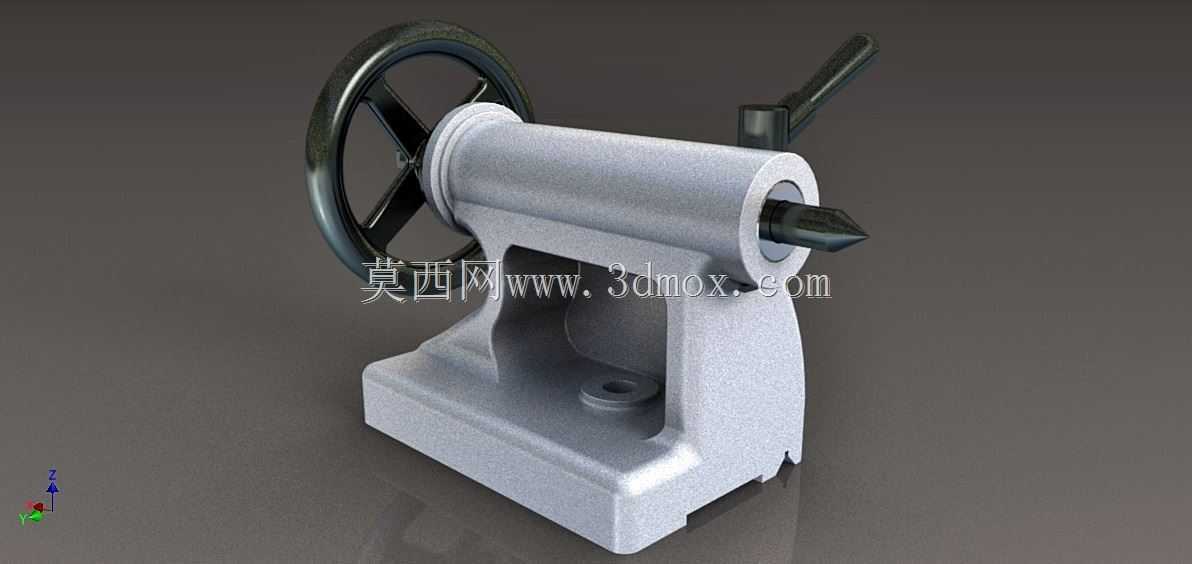

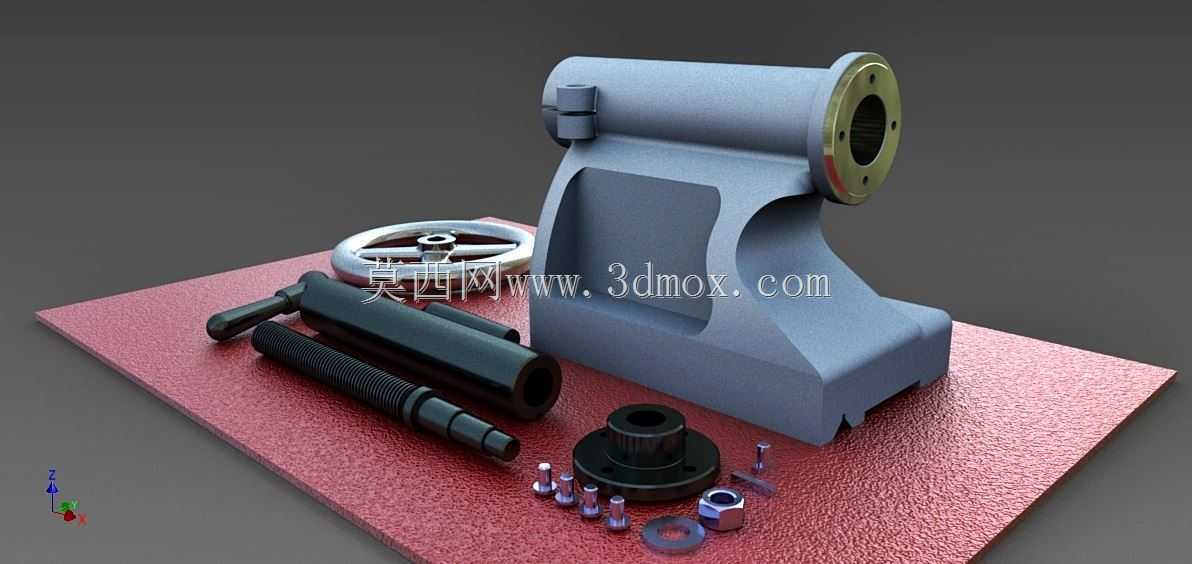

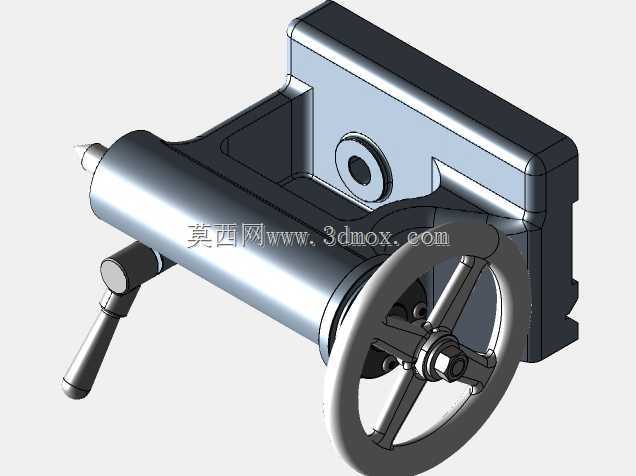

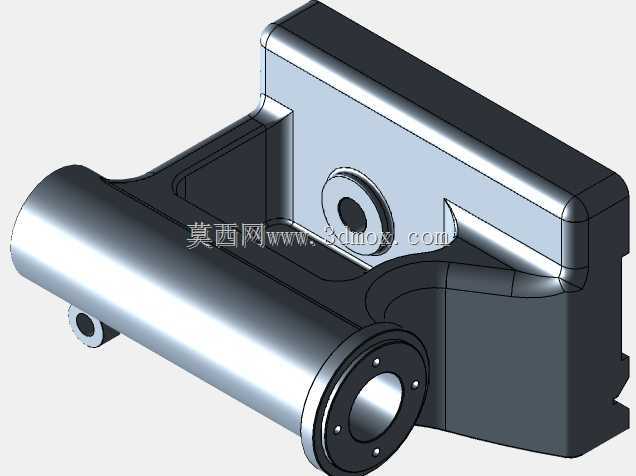

本次呈现的是车床核心配套部件尾座的完整装配三维结构，这类部件是卧式车床、普通回转类加工机床不可或缺的功能单元，主要应用于金属切削加工场景中，在轴类、盘类零件车削作业时，配合主轴卡盘完成工件的轴向顶紧支撑，也可搭载钻头、铰刀等孔加工刀具完成内孔加工工序，有效降低长轴类工件加工时的挠曲变形，提升加工过程的稳定性与加工精度。从功能特性来看，该尾座结构包含了本体基座、套筒进给组件、手轮调节机构、锁紧部件、顶尖安装位以及配套的紧固件、密封连接件，完整还原了实际尾座的全部装配关系：基座采用大弧度承力结构设计，底部设置与车床床身导轨匹配的安装贴合面，可沿床身导轨轴向滑动调整工位，适配不同长度的工件装夹需求；套筒内置莫氏锥孔用于安装顶尖或者切削刀具，通过手轮带动丝杠副实现套筒的轴向进给，进给行程可覆盖常规中小型车床的顶紧与加工行程需求，侧面设置的锁紧手柄可在套筒调整到目标位置后完成锁紧固定，避免加工过程中套筒移位影响加工精度。从设计思路来看，该结构优先考虑了承力性能与操作便捷性的平衡，基座的弧形筋板结构在保证整体刚性的前提下有效降低了部件自重，避免尾座整体过重导致床身导轨磨损加剧；各操作部件的布局符合一线操作人员的使用习惯，手轮、锁紧手柄均设置在便于操作的侧方位置，无需操作人员探身即可完成工位调整、进给、锁紧全流程操作。从安装边界来看，该尾座底部安装面的宽度、导轨卡槽尺寸匹配常规中小型卧式车床的床身导轨规格，套筒中心高与对应车床主轴中心高保持一致，保证顶紧时顶尖与主轴回转中心同轴，安装时无需额外改装即可直接适配同规格车床，各可拆卸部件的连接位置均预留了足够的拆装操作空间，日常维护时可快速完成套筒、丝杠、锁紧件的更换与润滑保养，整套结构完整还原了真实尾座的装配逻辑与功能细节，可用于机床结构教学、装配工艺演示以及机床改造方案的验证参考。
