多功能组合式数控铣削激光加工设备

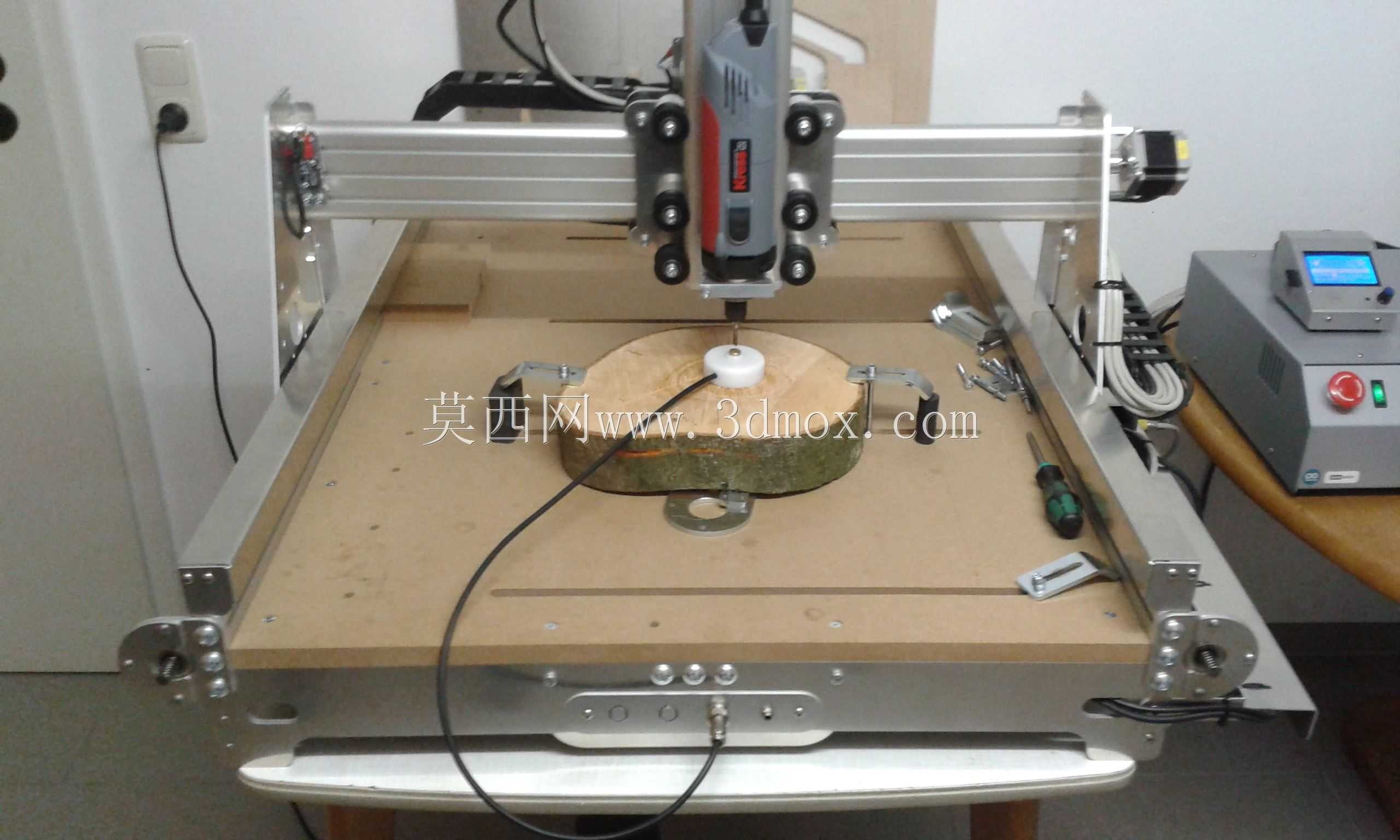

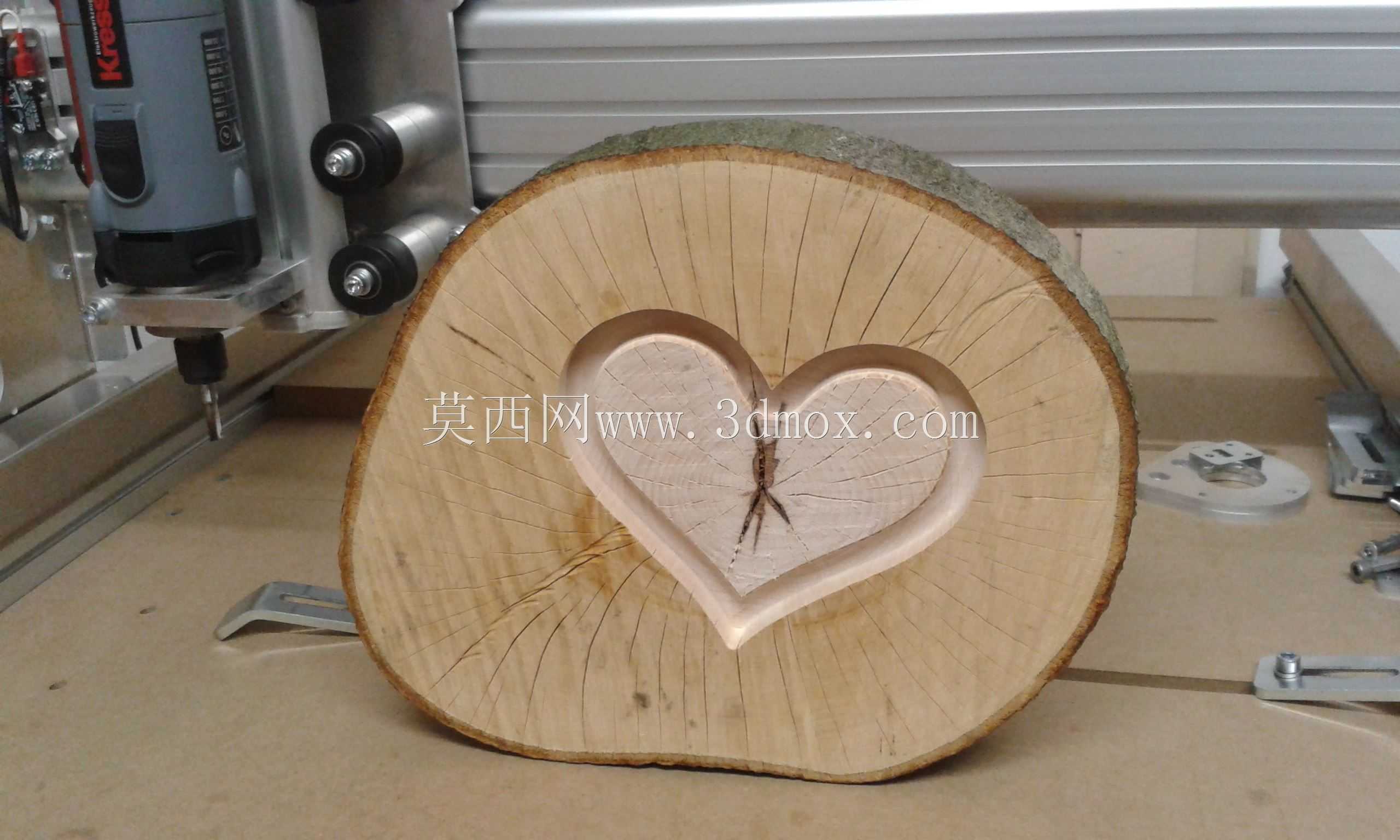

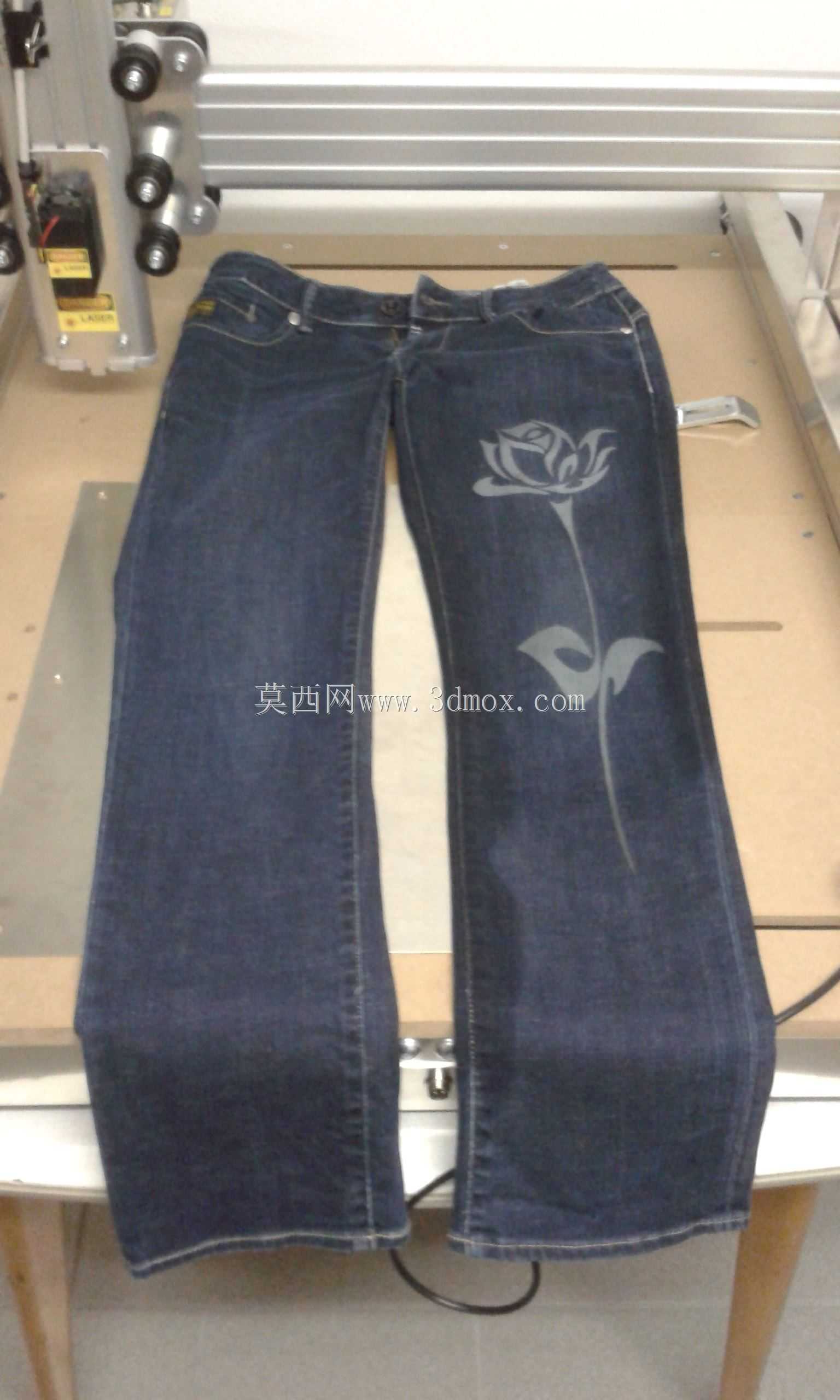

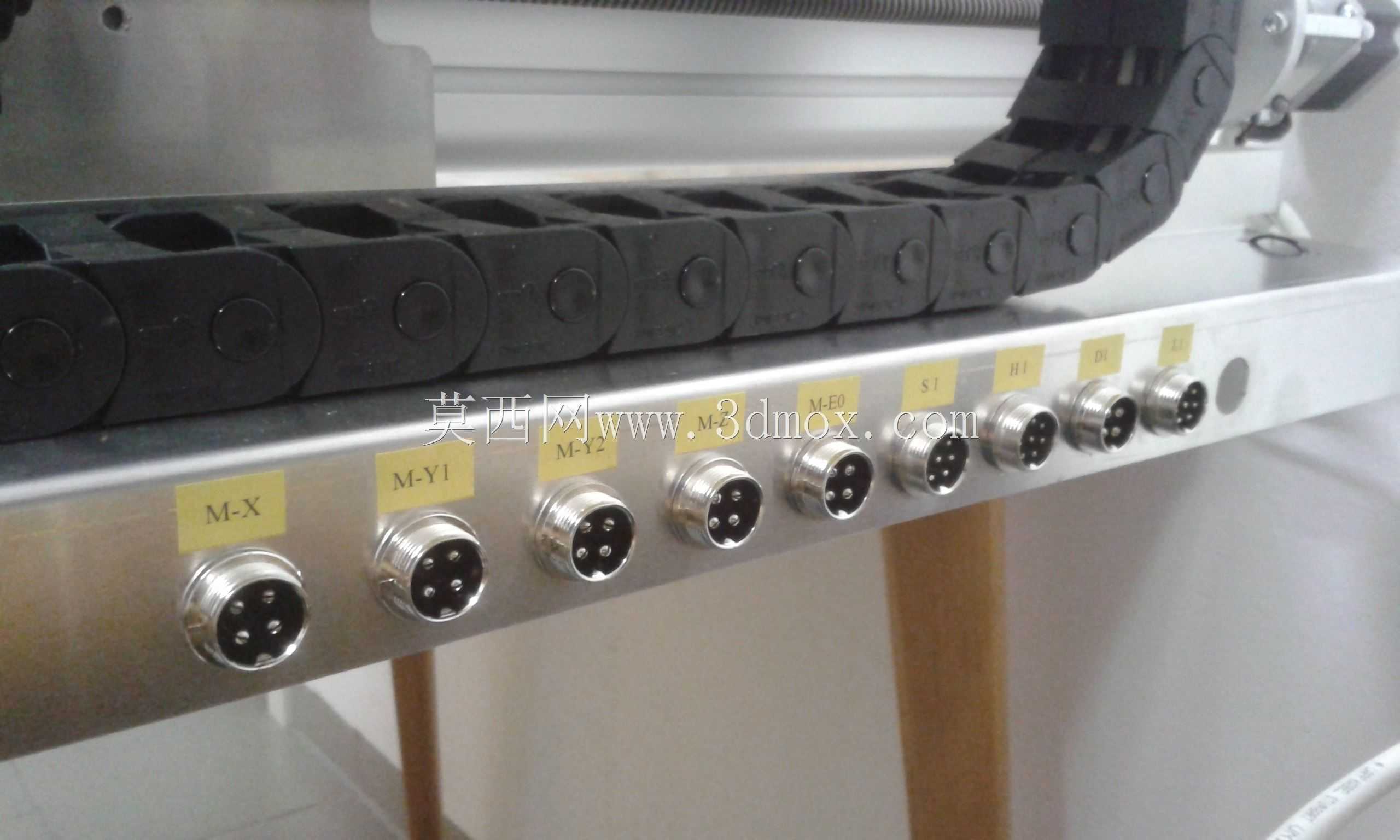

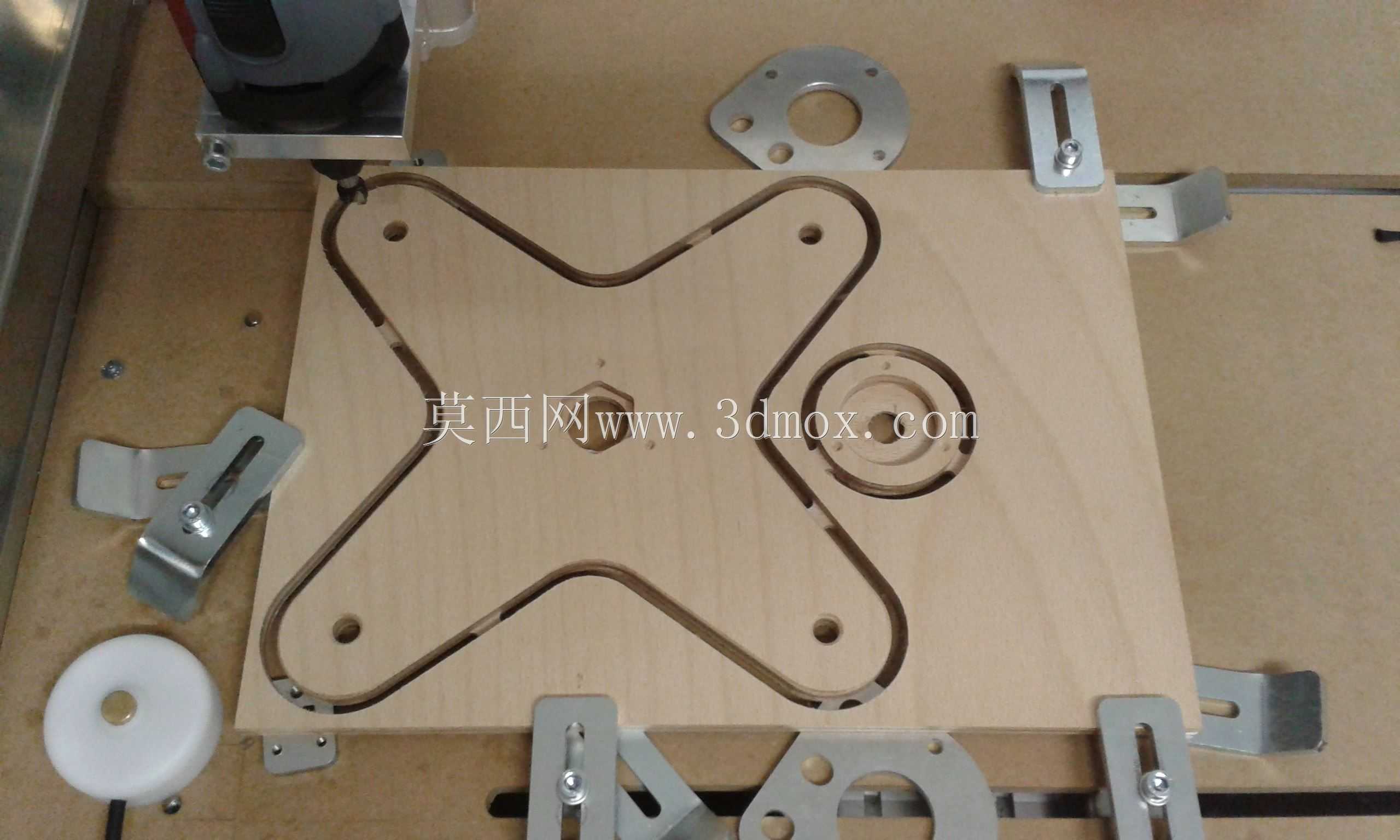

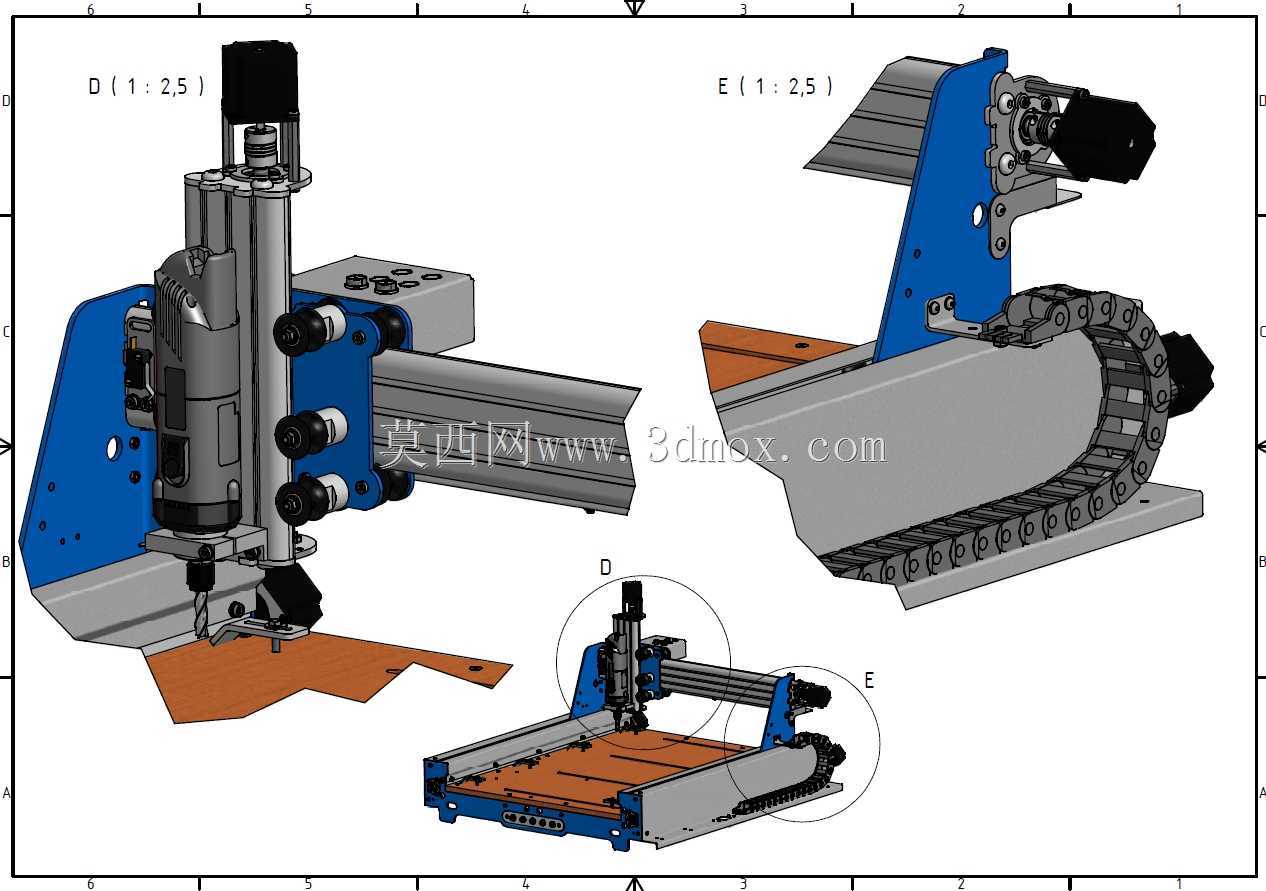

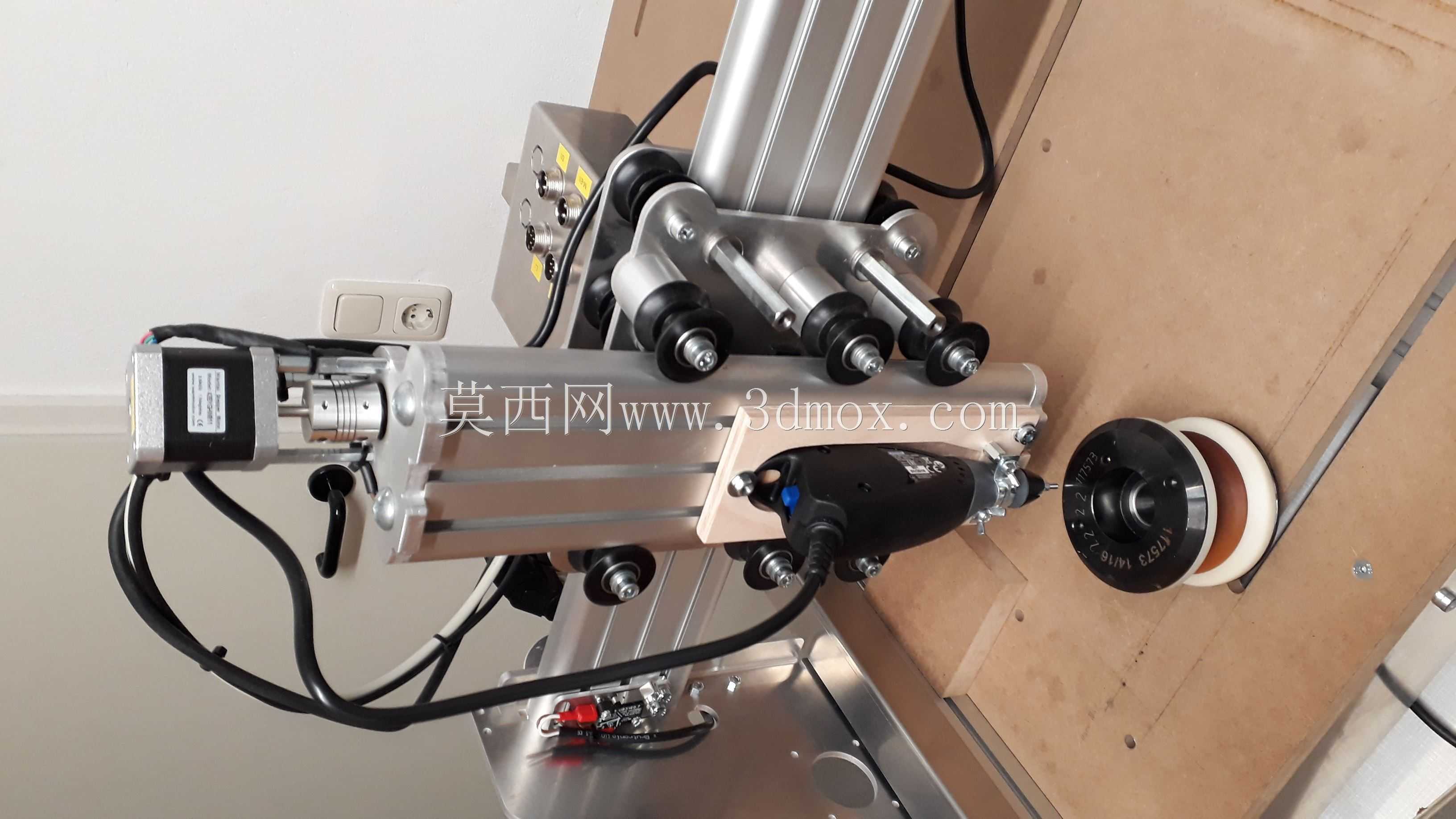

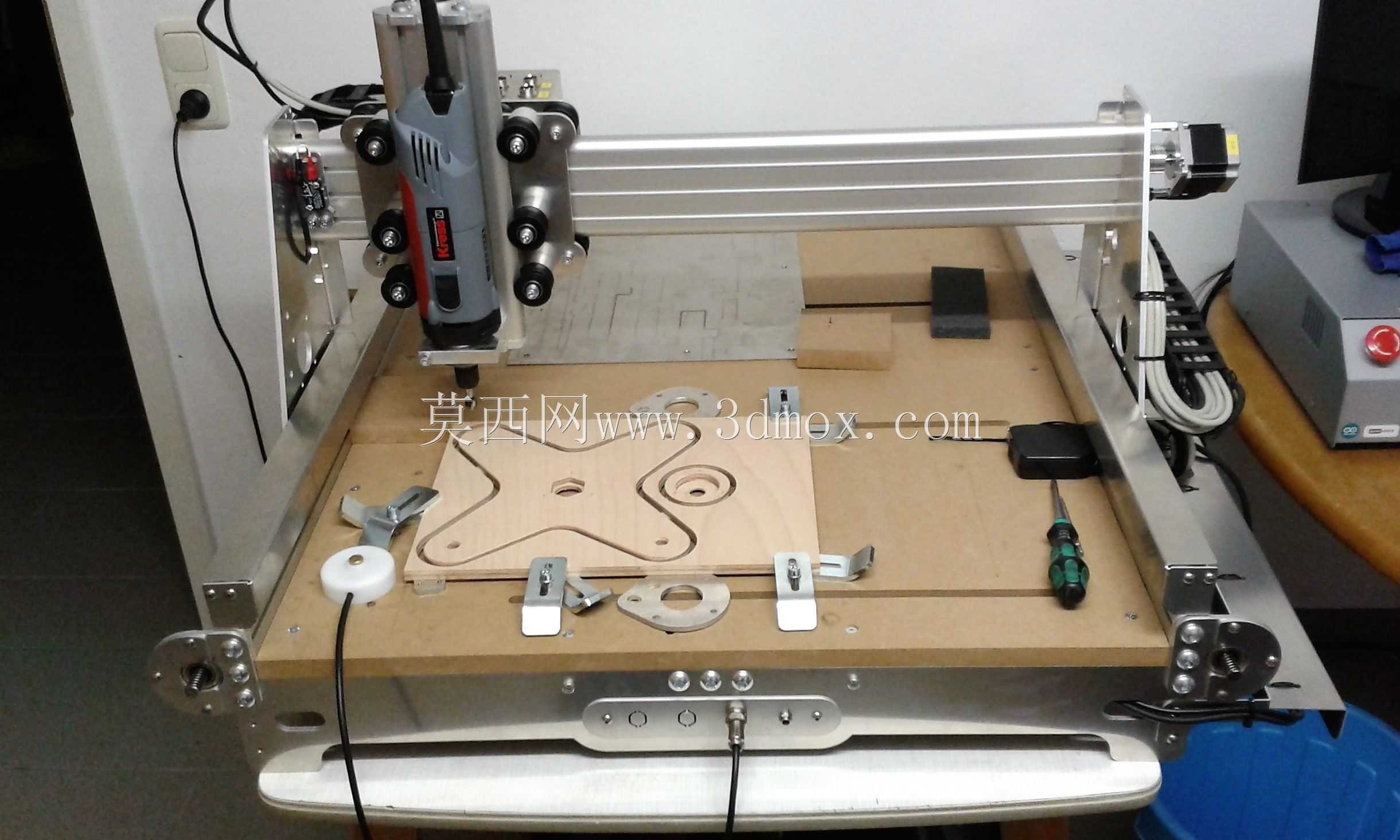

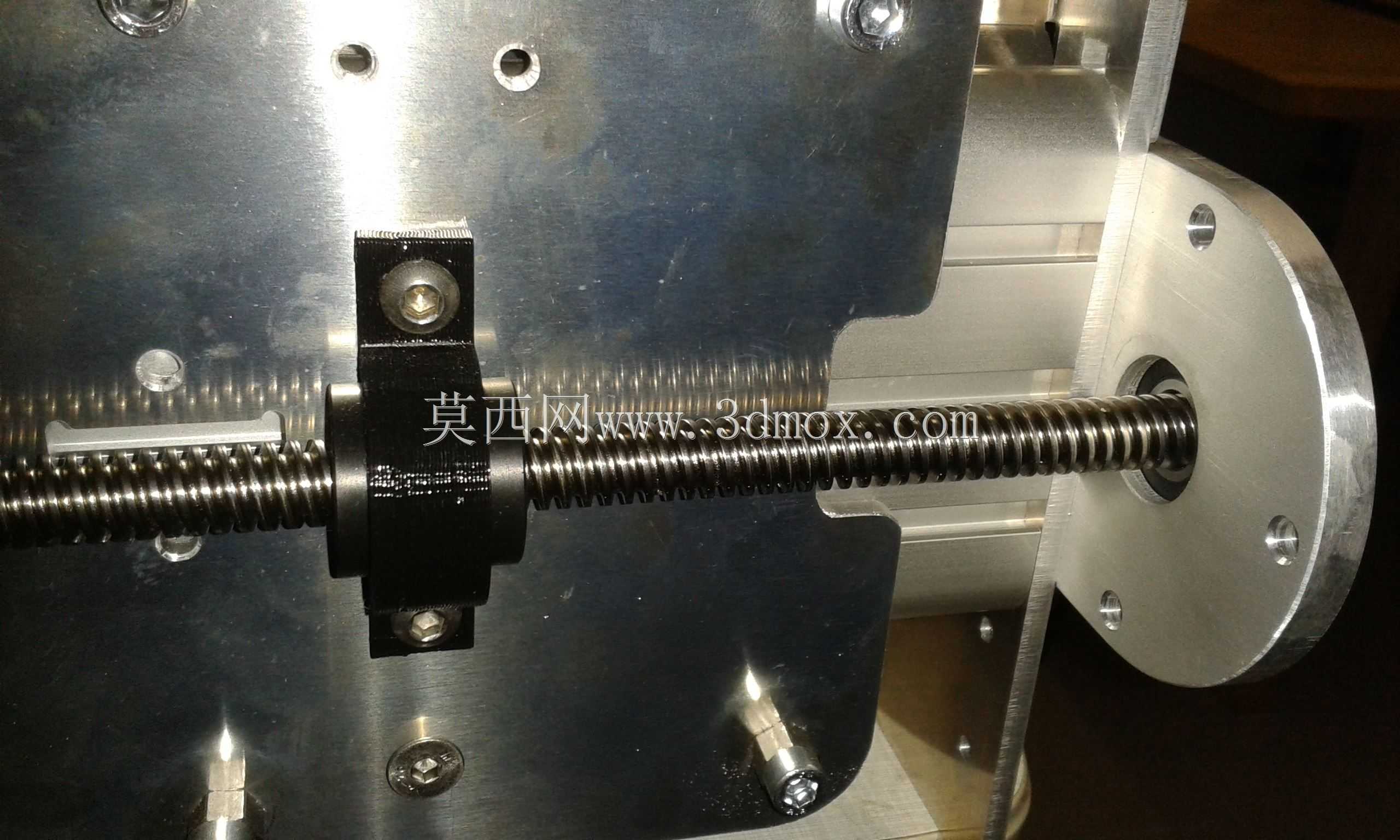

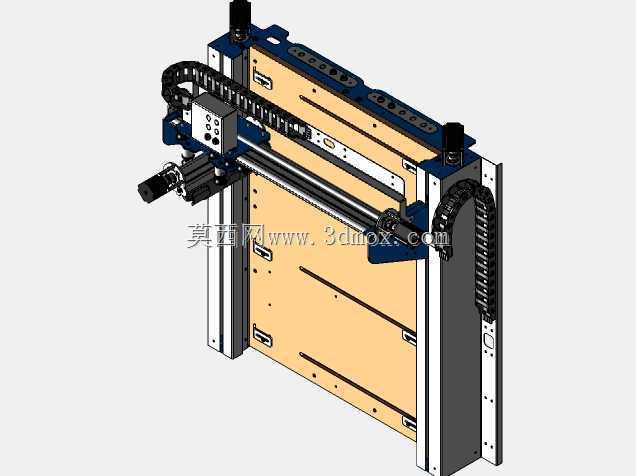

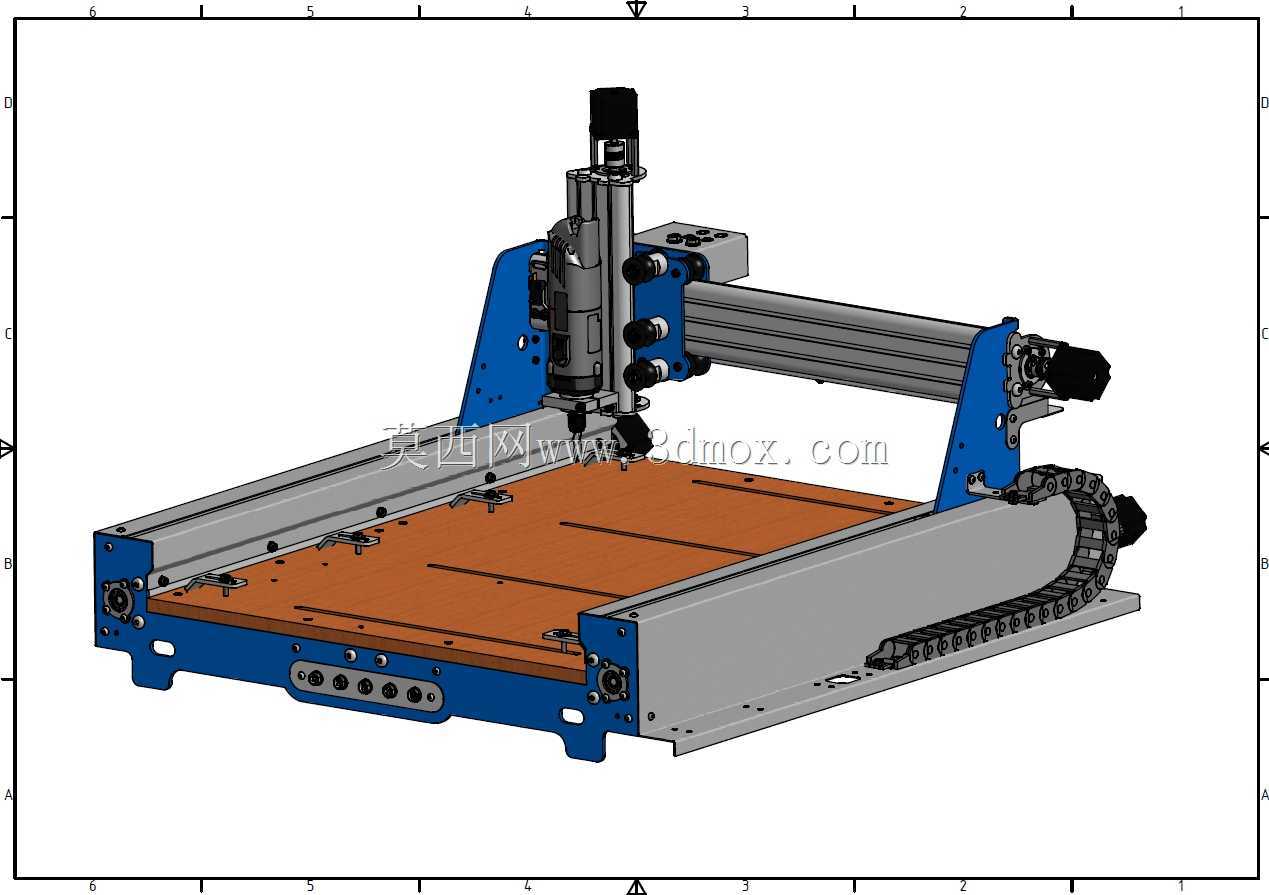

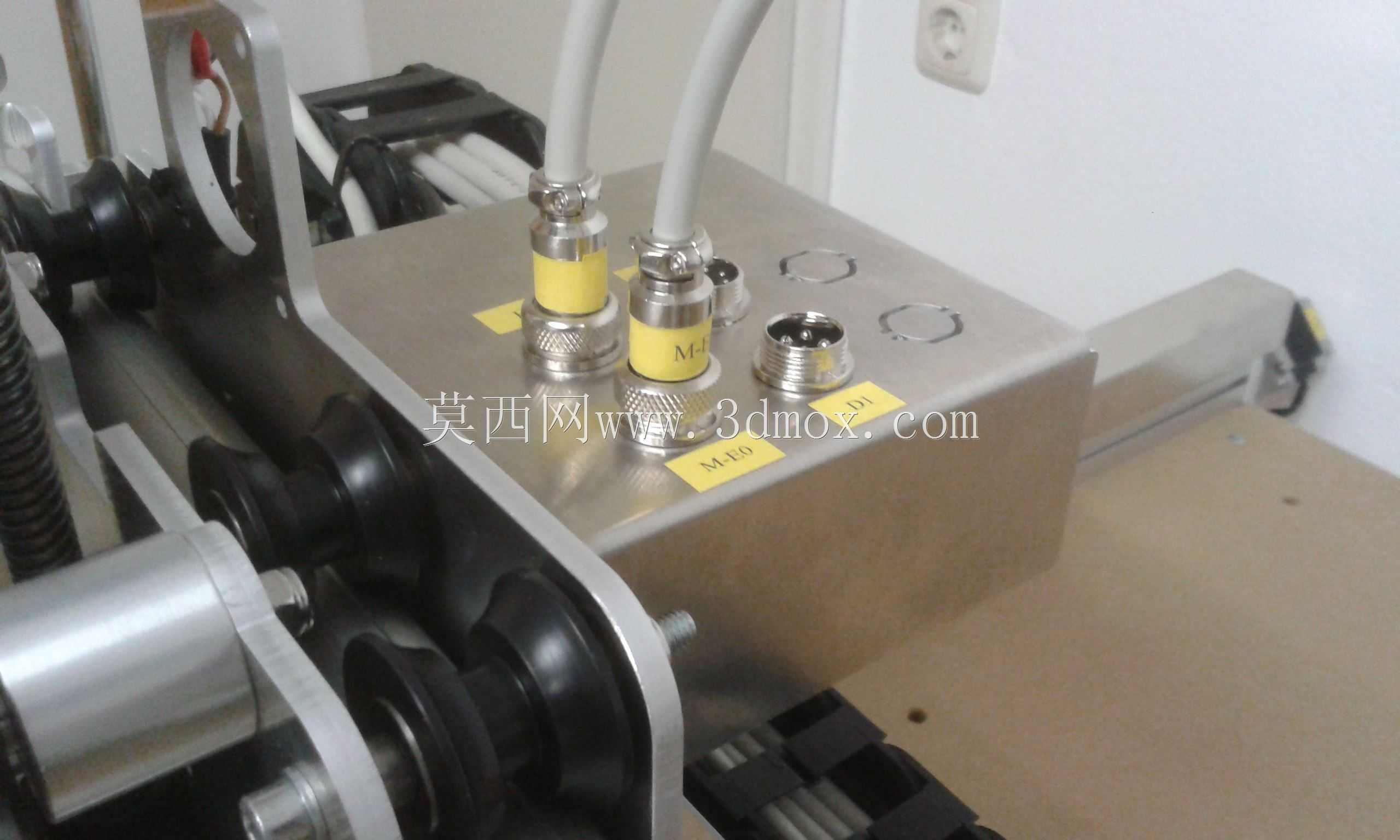

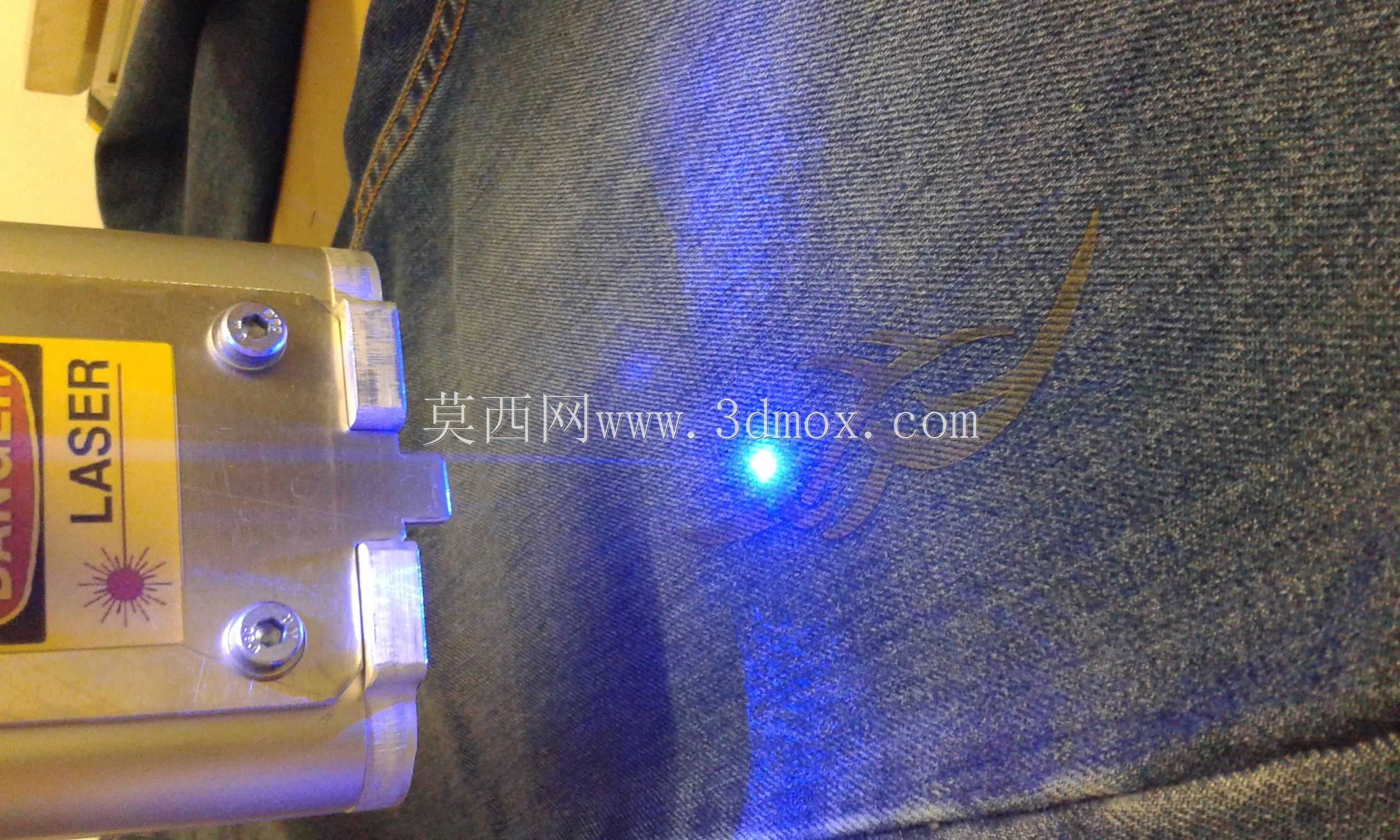

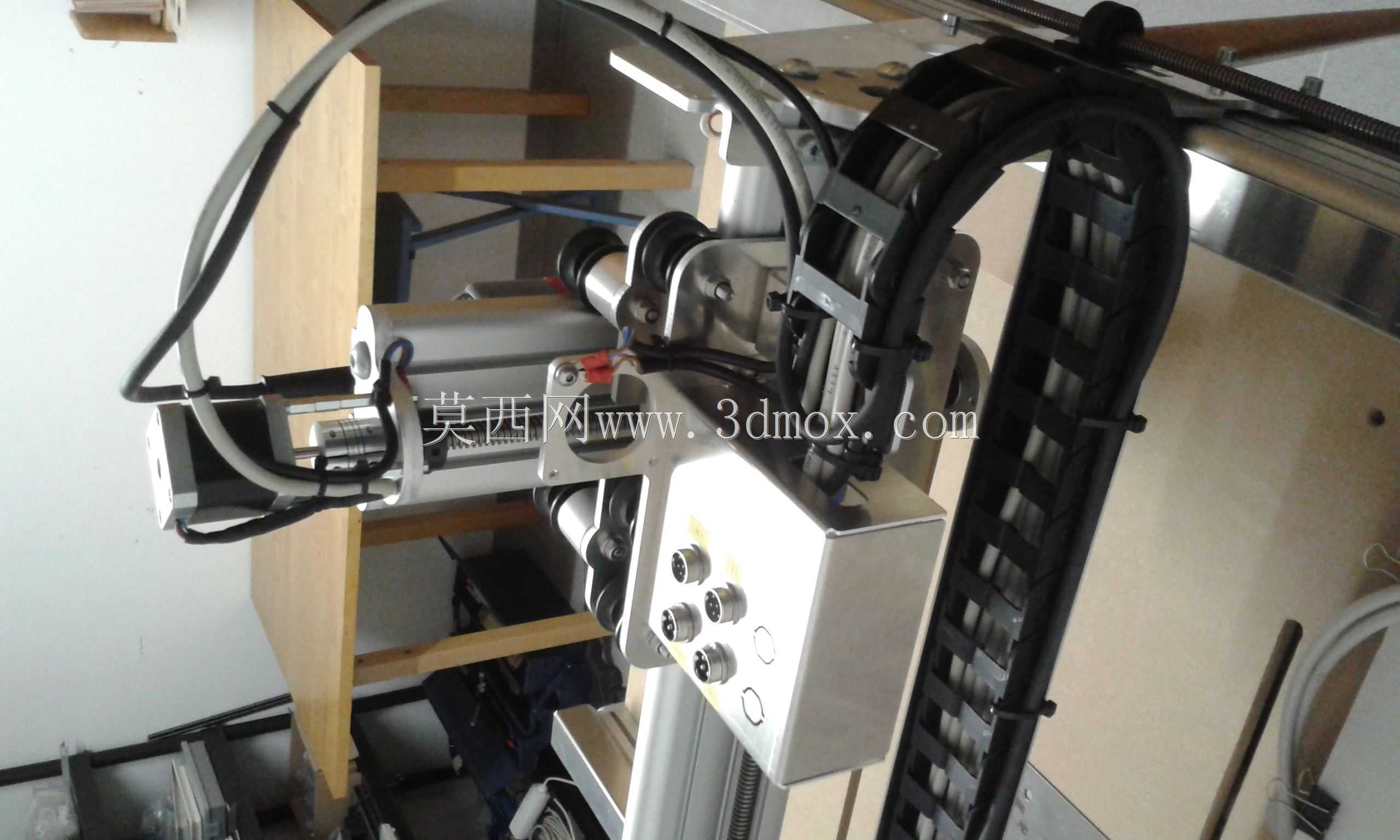

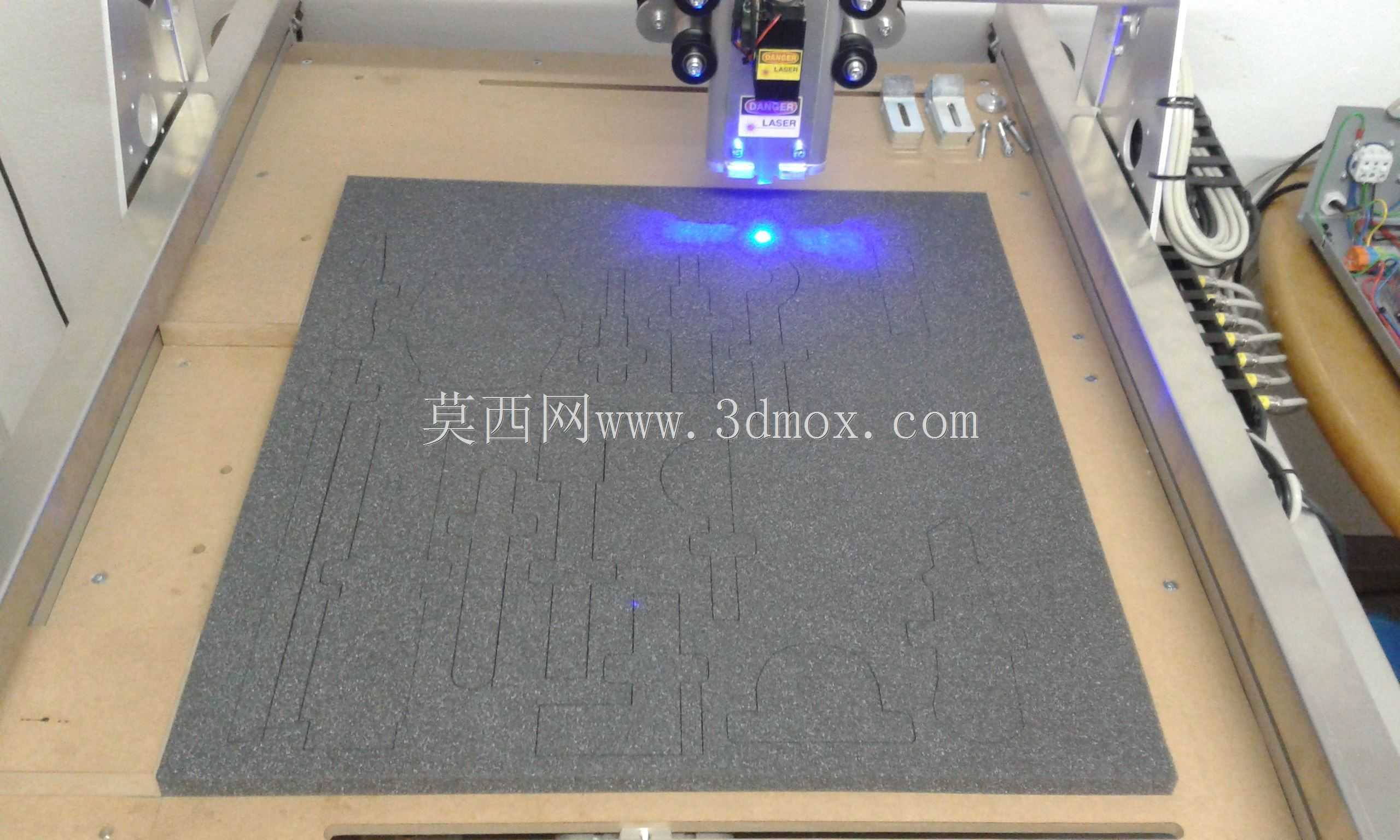

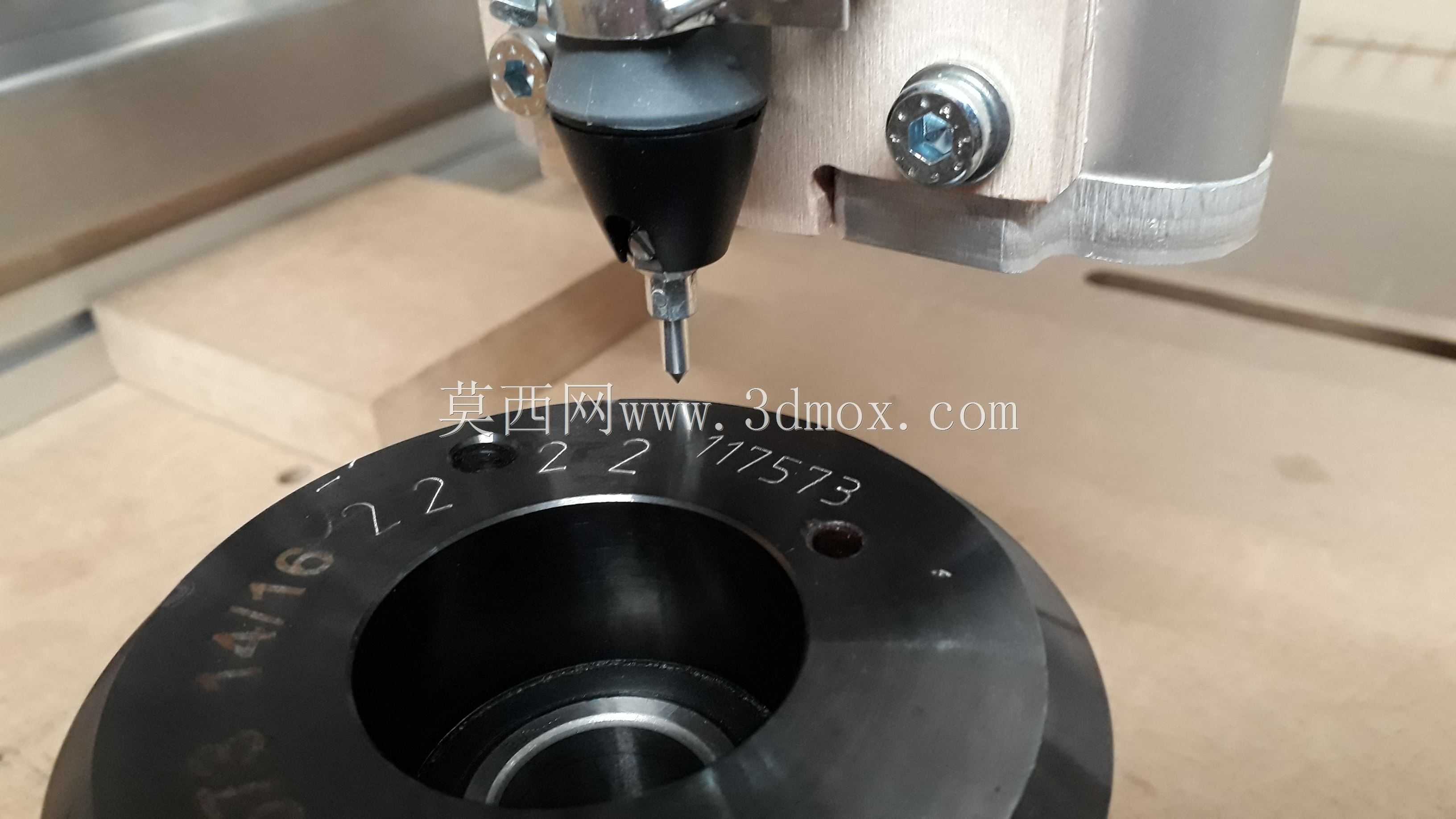

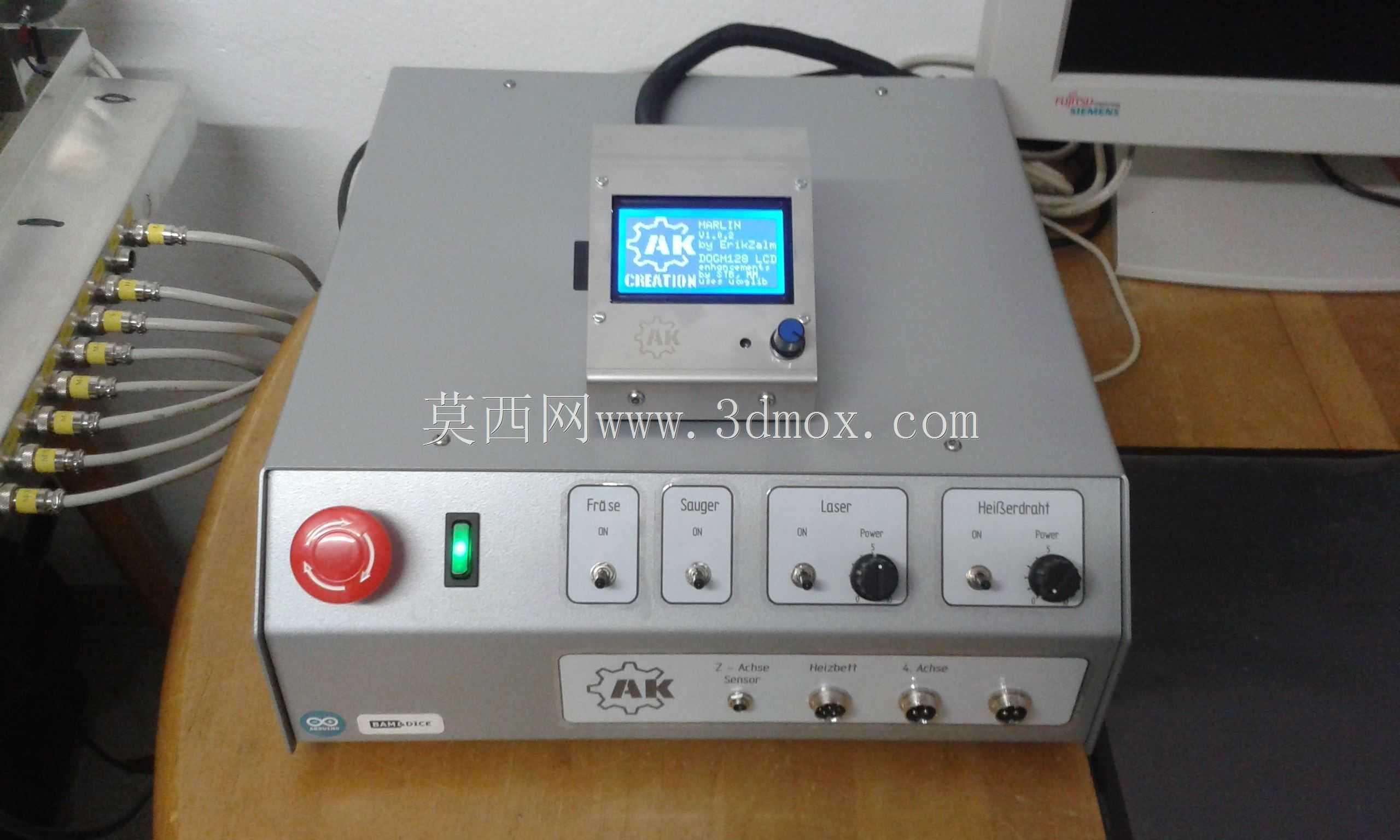

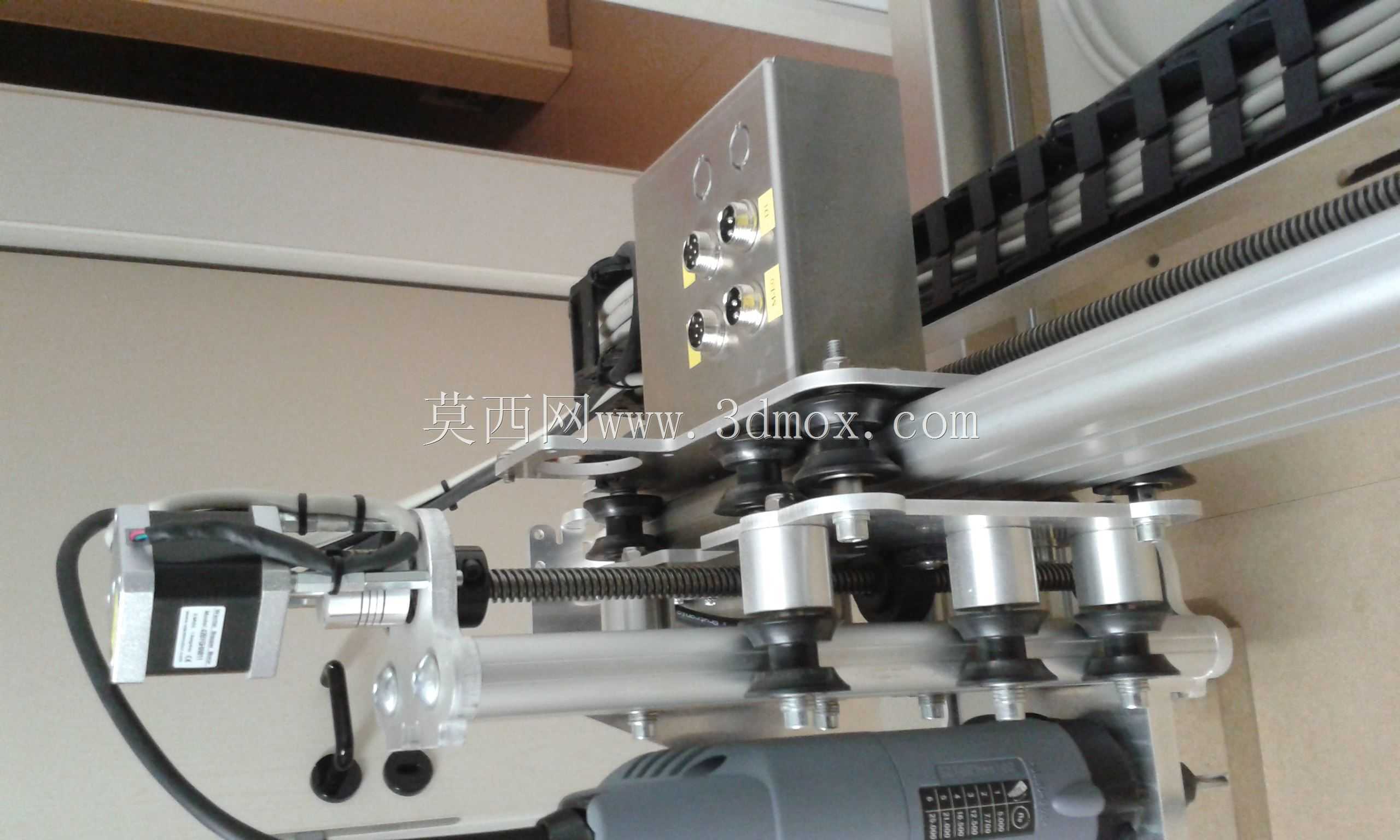

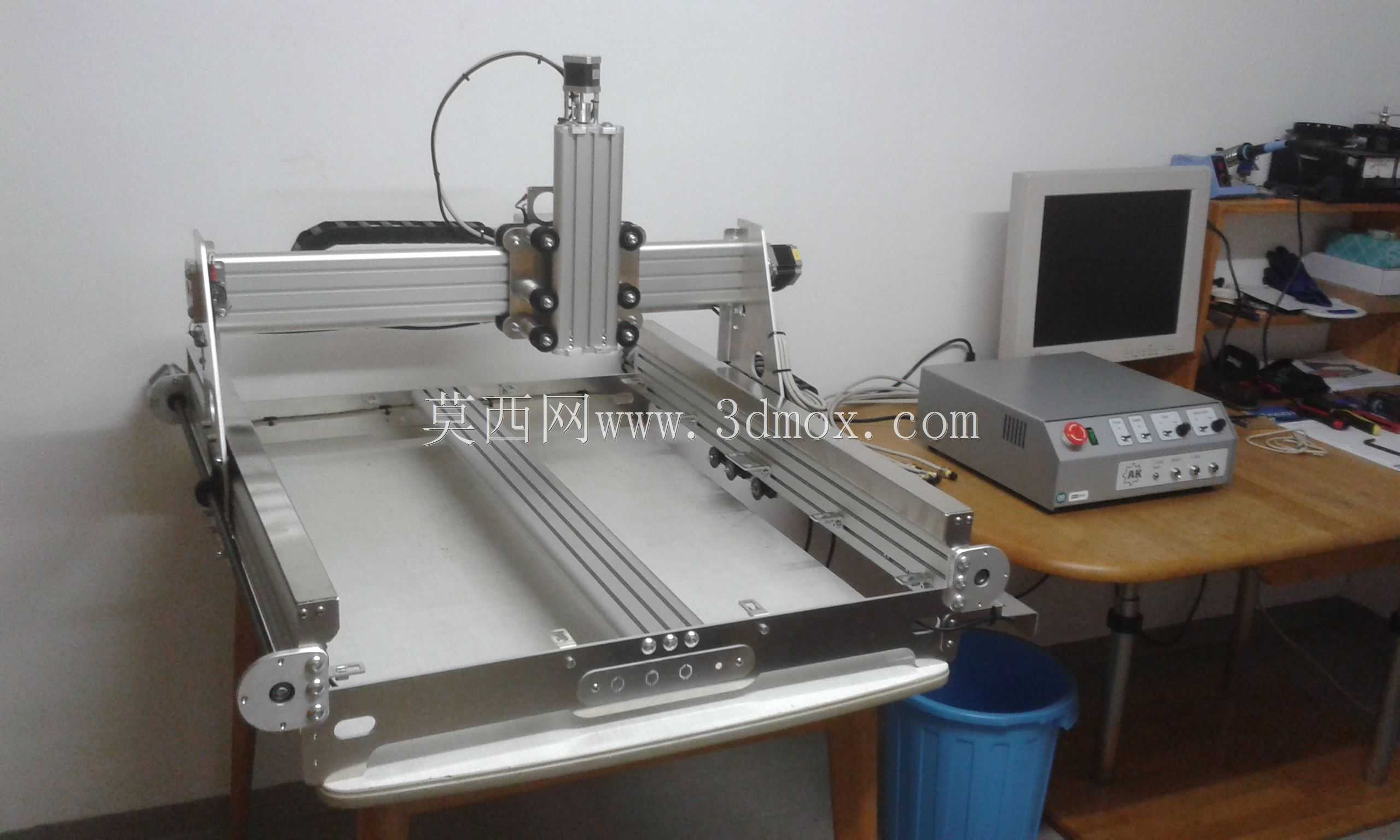

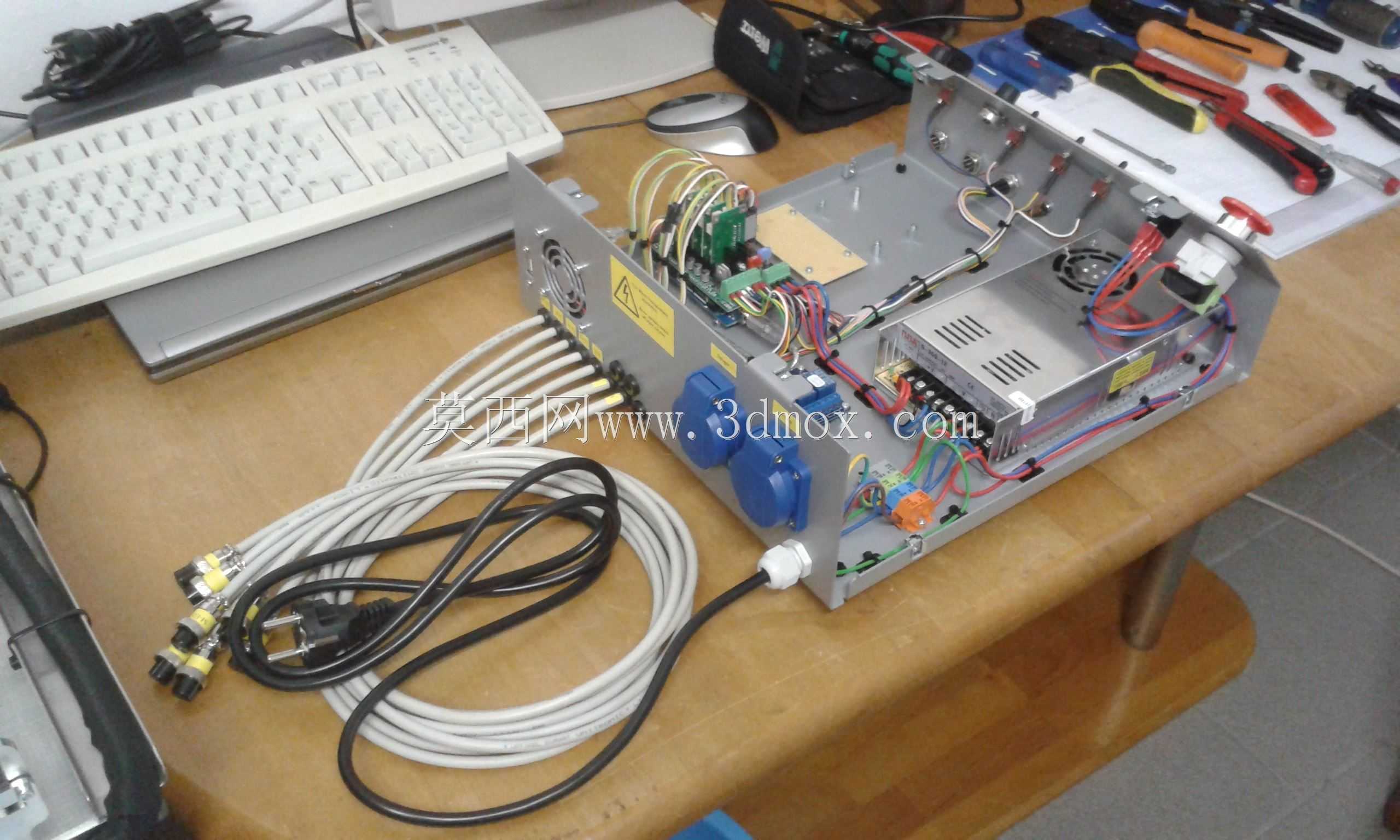

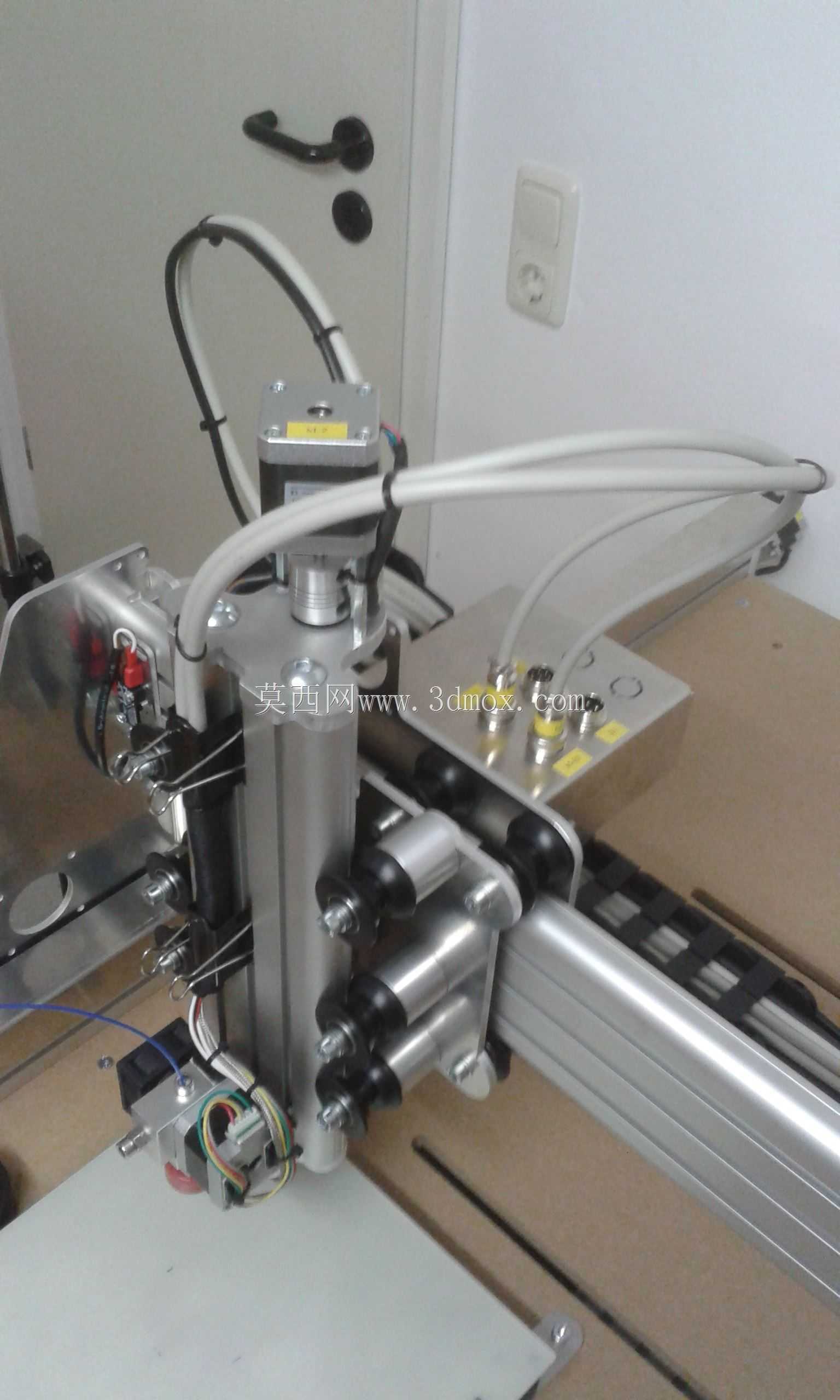

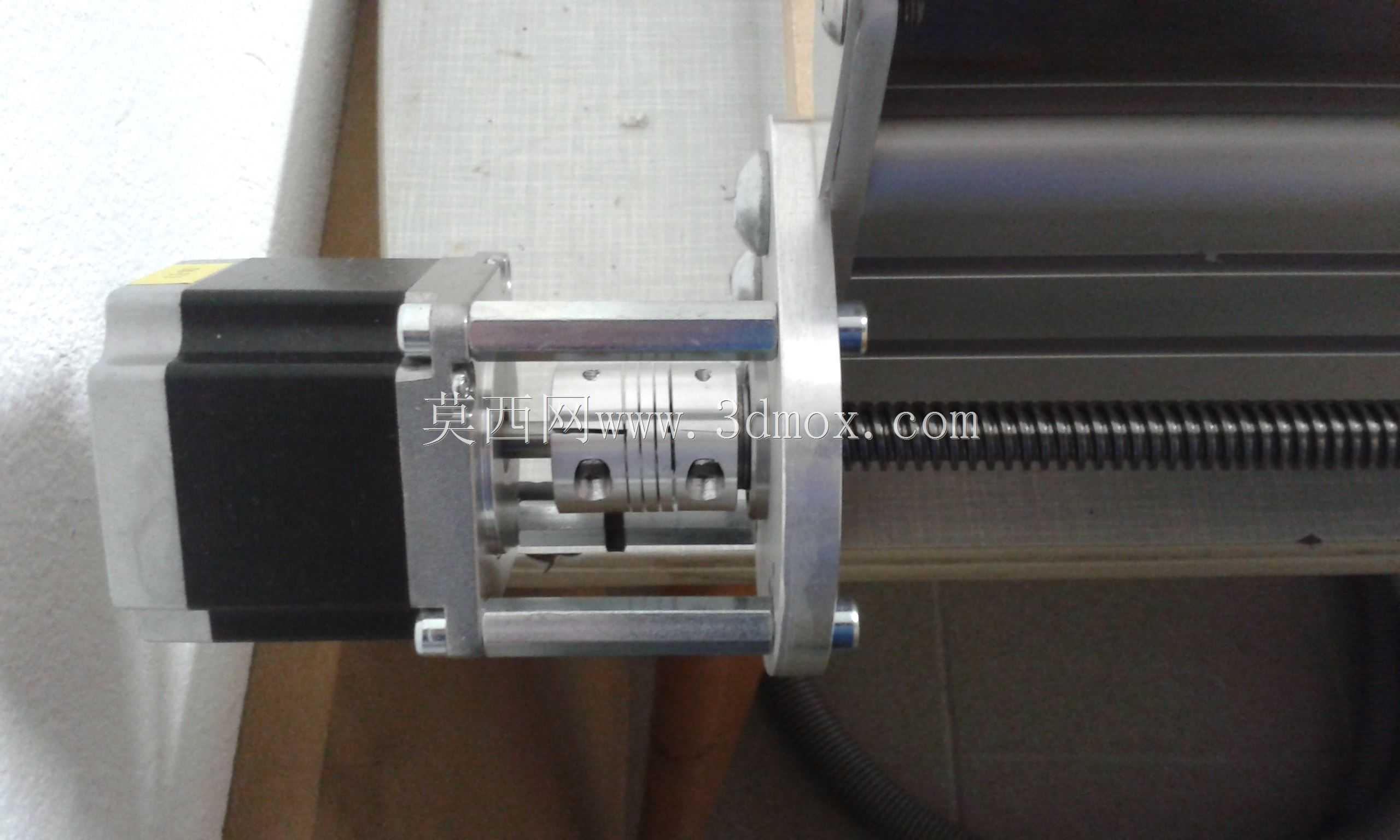

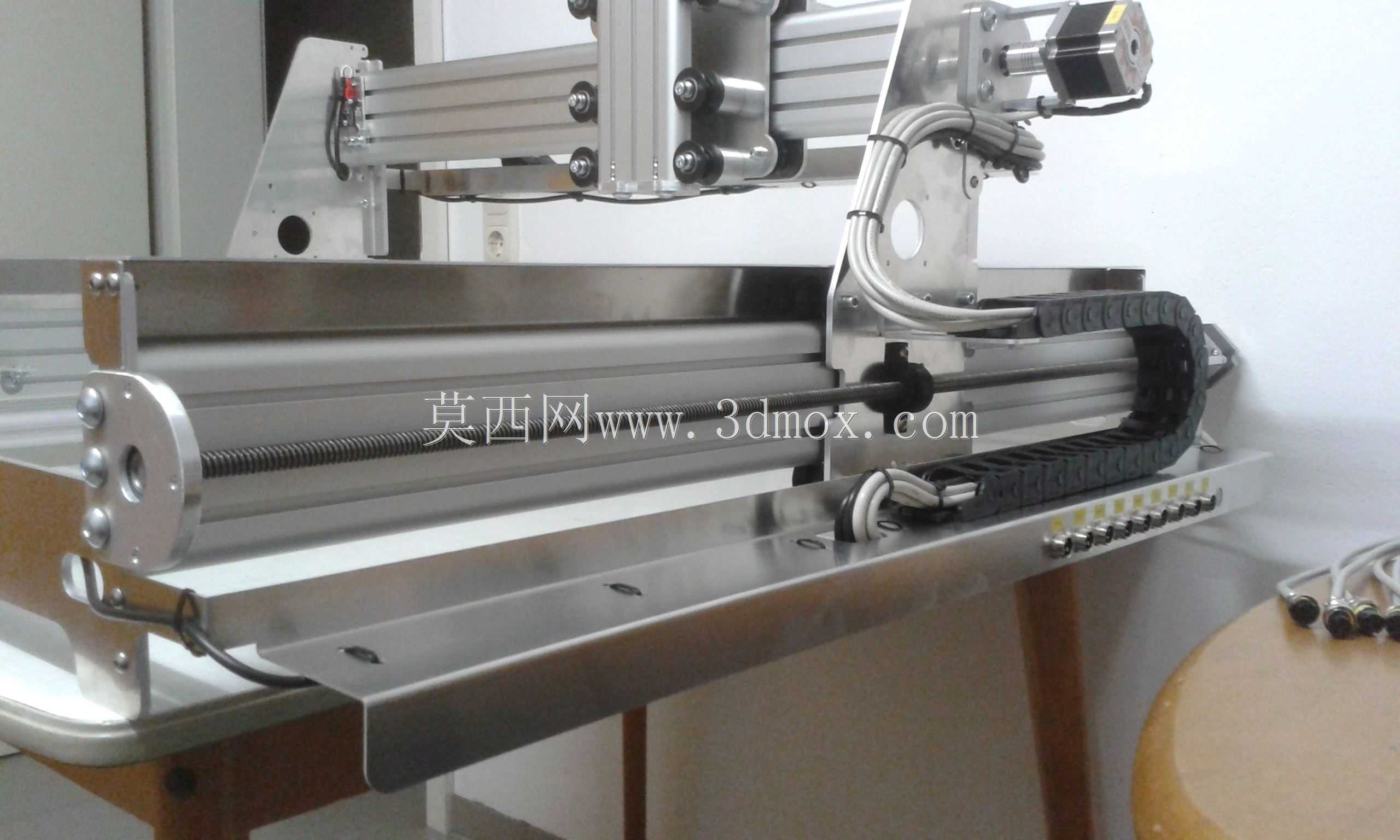

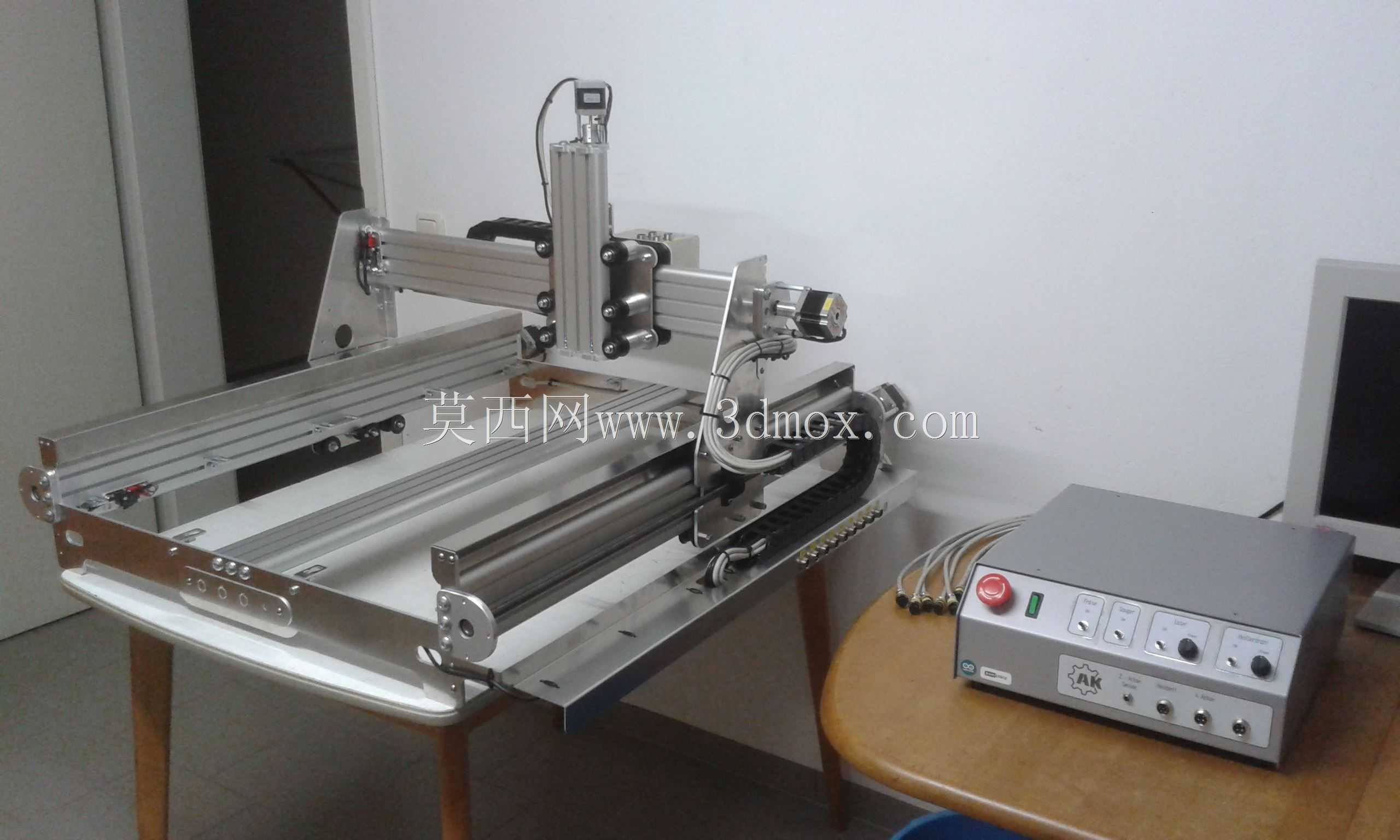

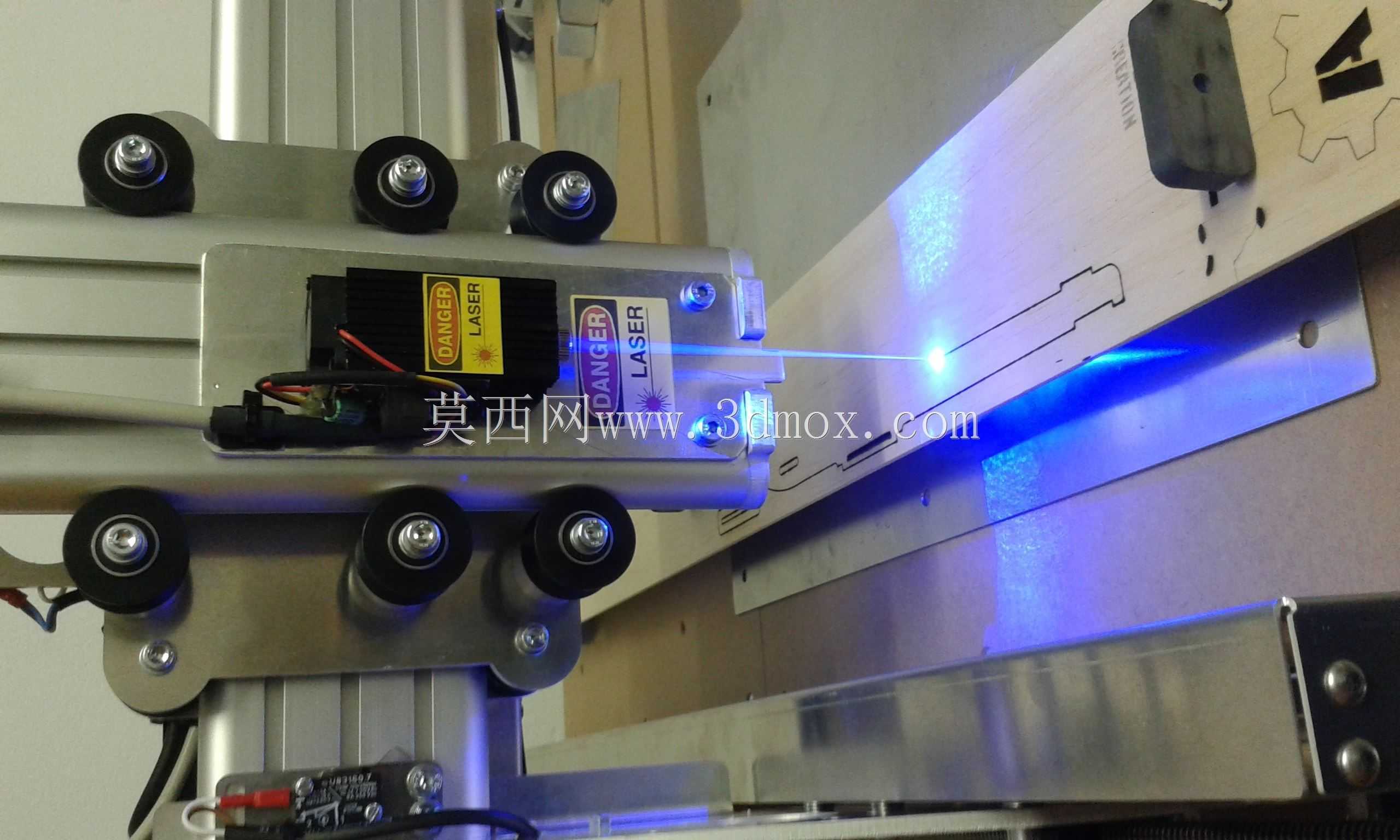

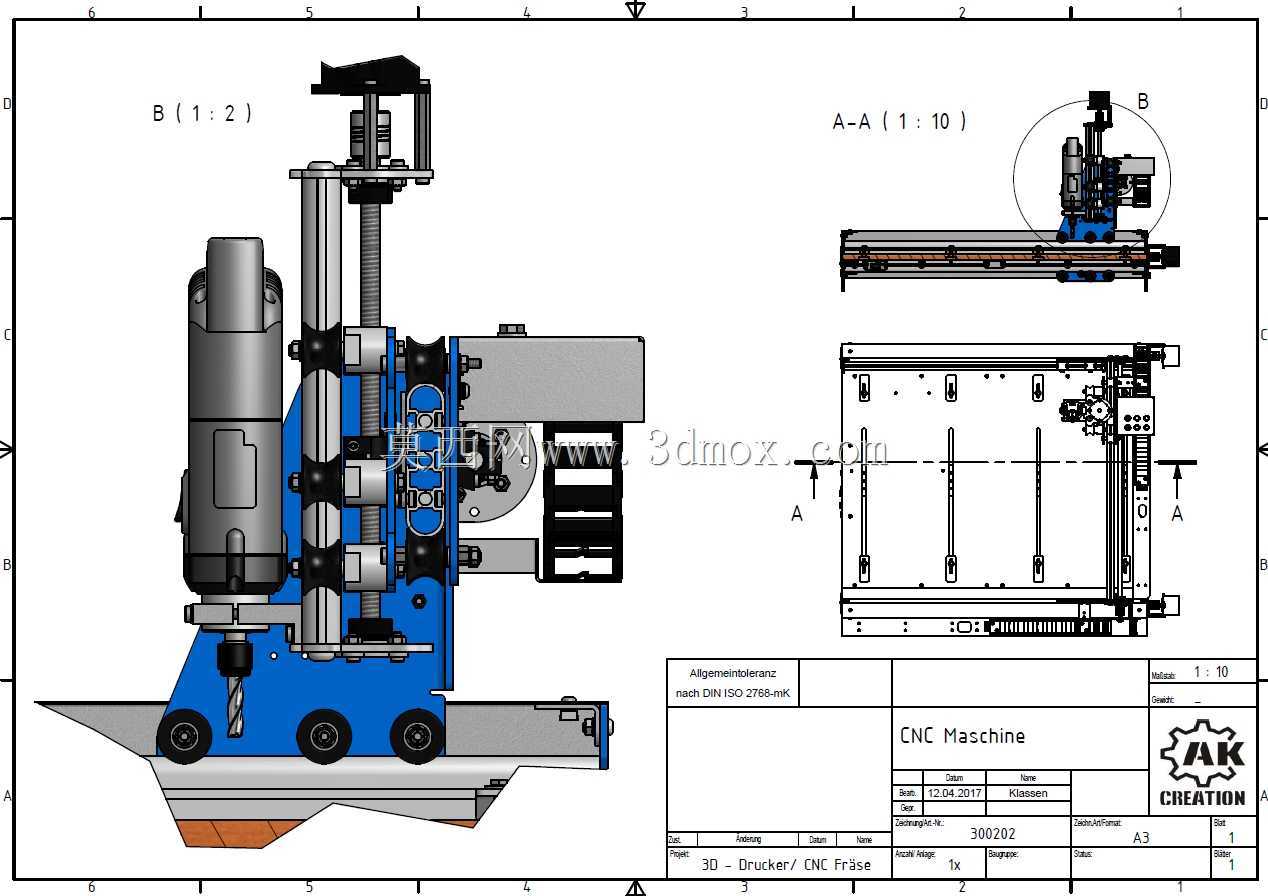

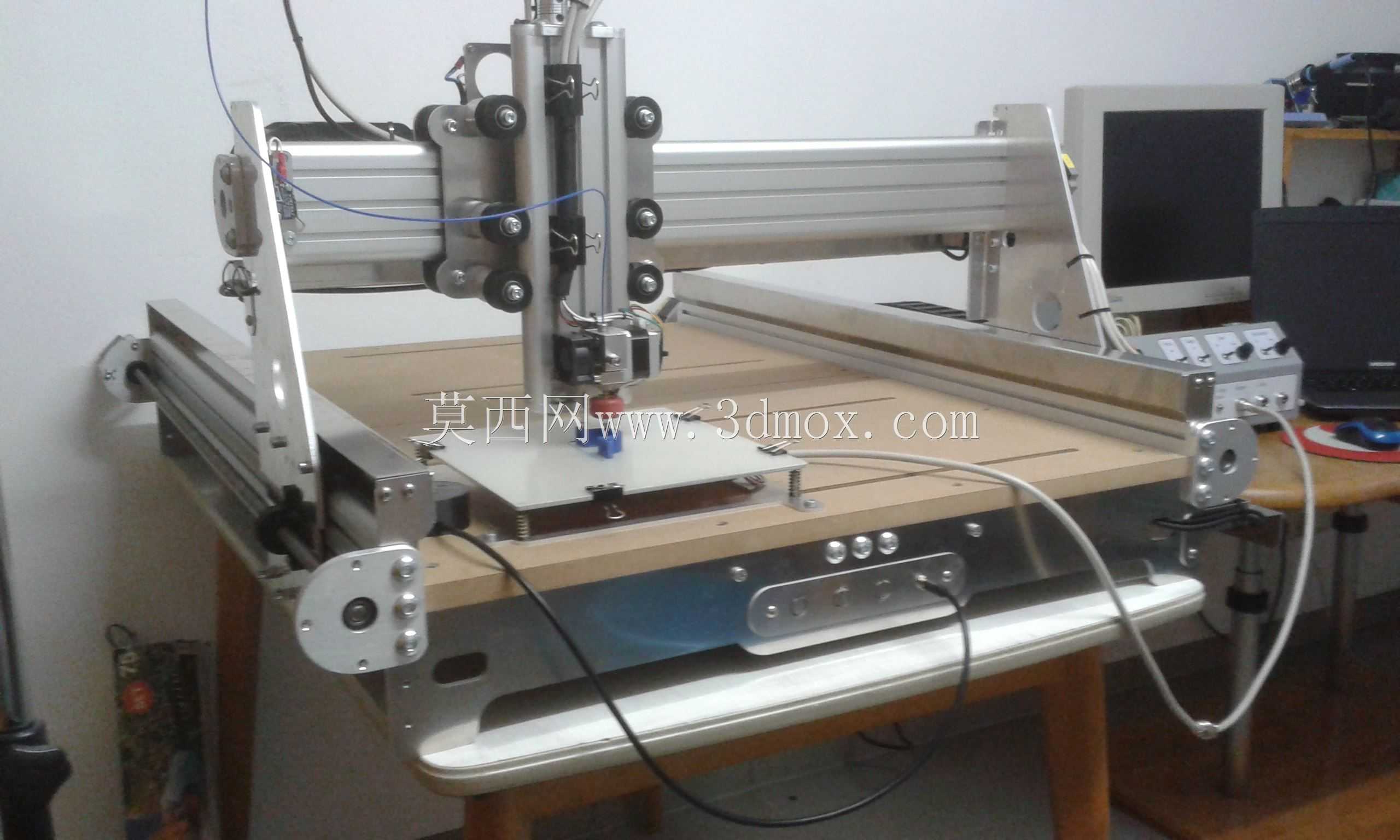

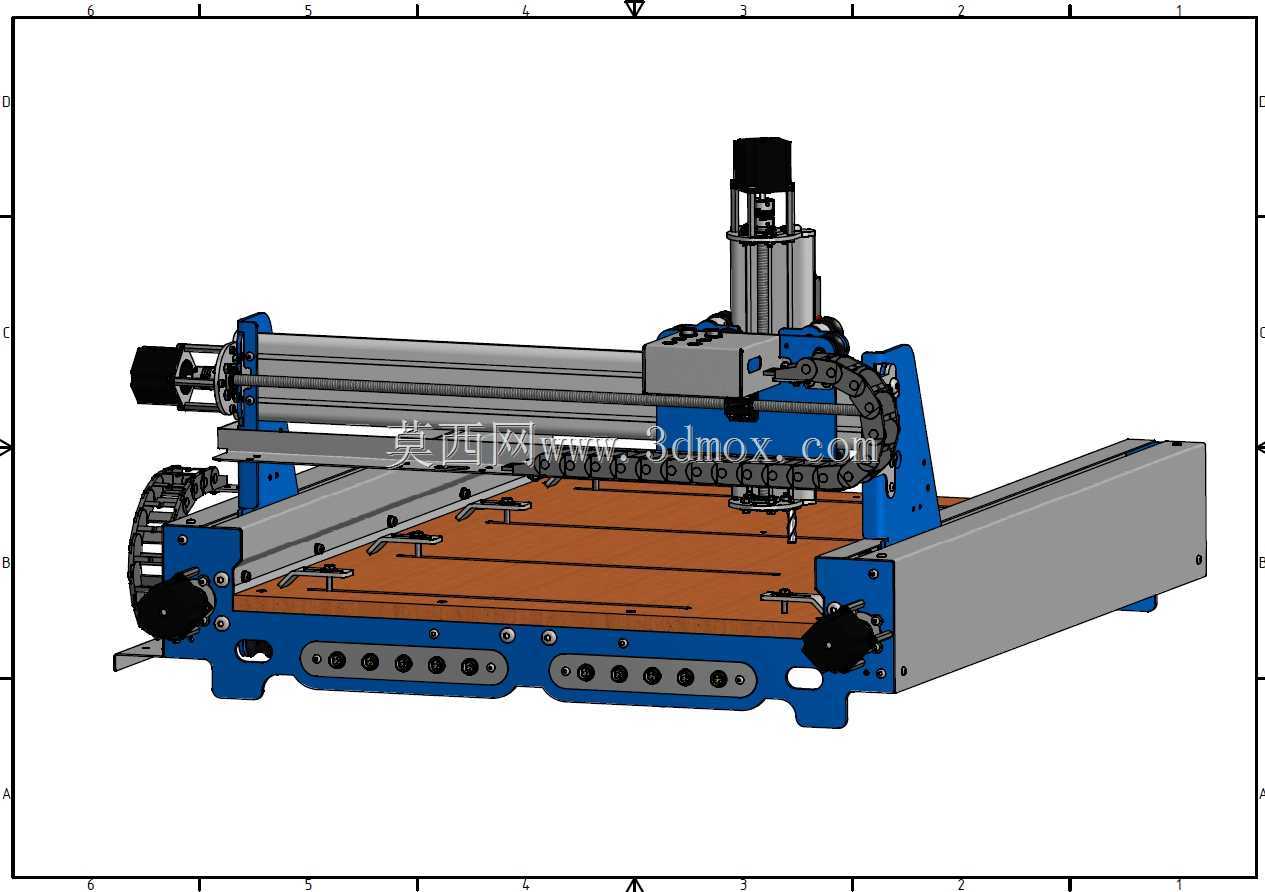

这款组合式加工设备面向小型加工工坊、创客空间、非标零件打样场景设计，可通过快速更换执行端模组，在同一台机身上实现数控铣削、激光雕刻切割、熔融挤出成型三类核心加工功能，无需额外购置多台独立设备，大幅压缩小批量多工艺加工的场地占用与设备投入成本。设备整体采用龙门式动梁结构布局，床身底座采用高刚性框架焊接后时效处理，有效抑制高速加工过程中的谐振问题，加工台面预留密集的T型槽与定位孔阵列，可适配不同规格的工装夹具，满足板材、异形件、小型结构件的装夹需求，台面有效加工行程覆盖常规小型加工件的尺寸范围，安装时仅需预留机身四周各三百毫米的操作维护空间即可完成部署，无需额外做地基加固处理。横向传动采用高精度研磨丝杆搭配线性导轨的组合，Y轴双侧采用同步带联动传动结构，保证长行程移动过程中的运动一致性，Z轴滑台采用重载线性导轨承载，可兼容不同重量的加工主轴、激光模组、挤出模组，换型时仅需通过快装接口完成机械固定与接线即可切换功能，无需重新校准整机传动精度。设备设计阶段充分考虑多工艺兼容的适配性，机身走线采用全封闭拖链布局，不同功能模组的线缆均预留快插接口，避免换型时反复拆接线缆造成的接触不良问题，控制箱集成在机身侧部，预留多组扩展接口，可对接自动对刀仪、工件测头、冷却系统等外接附件，执行端的自动校准结构可在换型后自动检测刀具、激光头、挤出头的位置偏差，自动补偿加工坐标，无需人工反复手动对刀，大幅缩短换型准备时间。在铣削模式下，设备可适配不同功率的高速电主轴，完成软金属、工程塑料、木材、合成板材的铣削、钻孔、倒角加工；搭载激光模组时可完成竹木、皮革、亚克力、薄金属片的雕刻与薄材切割作业；搭载3D打印挤出模组时，可完成熔融沉积成型的零件打印，三类功能共用同一套运动控制平台，操作逻辑统一，操作人员无需针对不同工艺学习多套设备的操作方法。机身的钣金护罩采用半开放设计，既可以阻挡铣削加工的切屑飞溅，也方便加工过程中观察工件状态，激光加工时可快速加装遮光防护板，避免激光直射对操作人员造成伤害，整体结构兼顾加工刚性、操作便利性与功能扩展性，适合小批量多工艺的加工场景使用。
