微型六缸径向气动动力装置结构设计

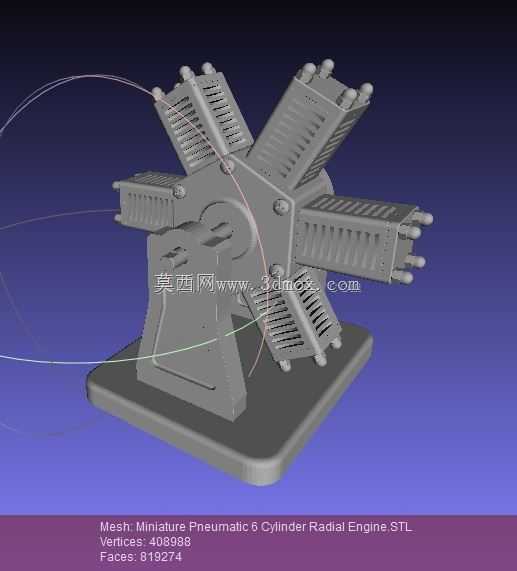

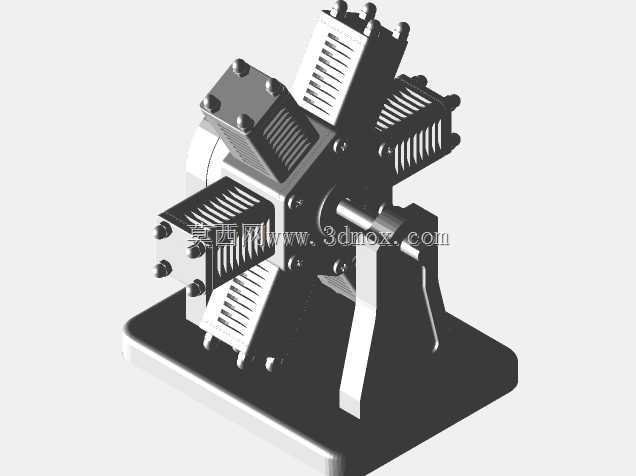

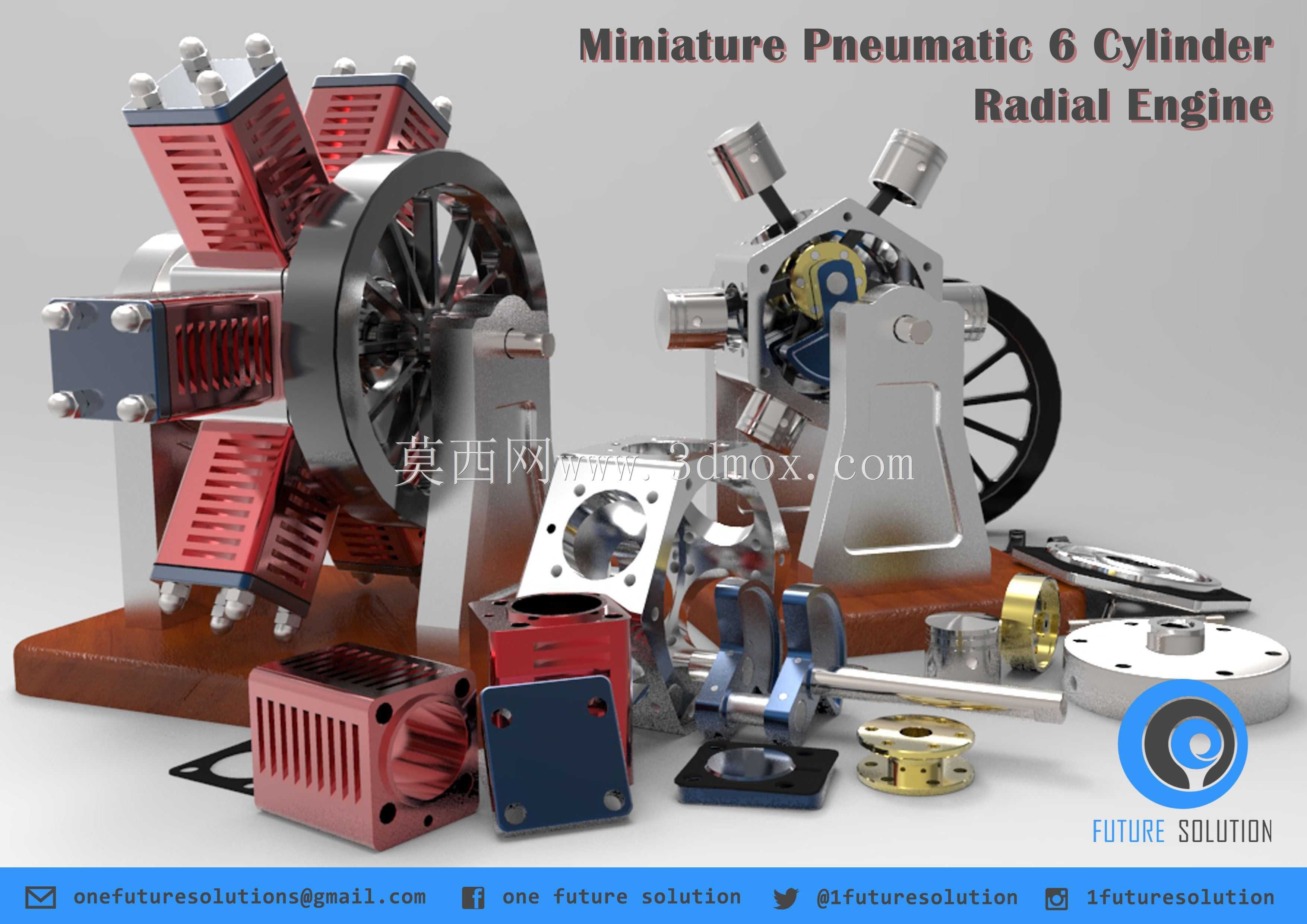

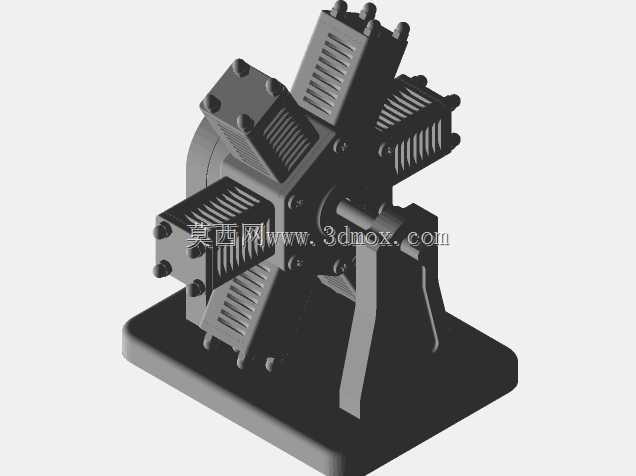

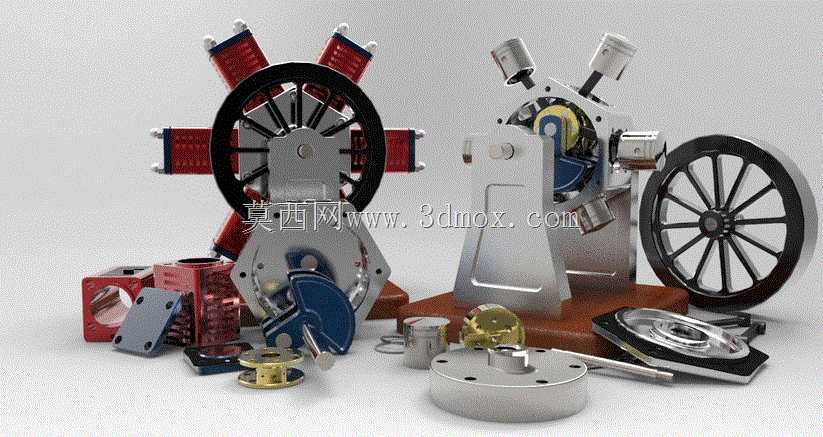

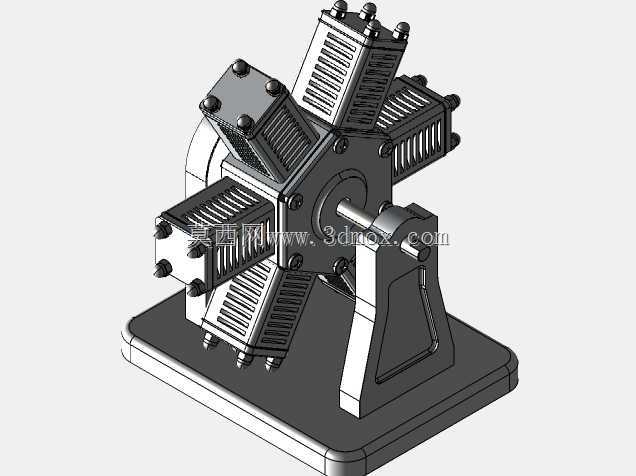

这款微型六缸径向气动动力装置，主要面向小型自动化执行机构、教学演示教具、桌面级动力实验平台等场景使用，能够为低负载的旋转作业场景提供稳定的气动动力输出，也可作为机械原理教学中径向动力结构的具象展示载体，帮助学习者直观理解星型动力布局的做功逻辑与传动路径。在实际用途层面，该装置依靠压缩空气作为动力源，无需燃油供给与复杂的点火系统，运行过程无燃烧废气产生，适合在无尘车间、教学实验室、室内展示场景中使用，可带动小型传送带模组、微型负载转盘、原理演示机构完成定速旋转作业，也可作为创意机械装置的动力核心，适配桌面级文创机械、动态艺术装置的动力需求。从功能特性来看，该装置采用六缸径向星型布局，六个气缸围绕中心曲轴呈均匀放射状排布，相比同排量的直列布局结构，径向排布能够让曲轴在每一圈旋转过程中获得六次均匀的动力冲程，动力输出的平顺性大幅提升，运行时的扭矩波动更小，同时整体结构的径向尺寸紧凑，轴向占用空间更小，能够适配安装空间局促的小型设备内部。配套的飞轮结构采用大直径轮辐式设计，能够储存做功冲程的多余动能，带动曲轴平稳越过非做功行程的止点，进一步降低运行时的振动与转速波动，让动力输出更加线性稳定。在设计思路上，该装置优先兼顾了结构的可装配性与运行可靠性，气缸体与中心曲轴箱采用分体式连接设计，每个气缸单元都可独立拆卸维护，降低了后期的检修难度；外壳部分采用不锈钢材质加工，兼顾了结构强度与外观质感，同时能够抵御压缩空气中少量水汽的锈蚀影响，延长装置的整体使用寿命。支架部分采用一体化铣削成型的支撑结构，将曲轴箱、飞轮端、气缸组的安装基准整合在同一平面上，保证各运动部件的同轴度公差控制在合理范围内，减少运行过程中的偏磨与卡滞风险。从外形尺寸与安装边界来看，该装置整体呈星型放射轮廓，最大径向尺寸由六个气缸的外端决定，轴向尺寸主要由飞轮厚度与曲轴箱宽度构成，安装时可通过支架底部的安装孔位完成固定，预留的安装孔间距适配通用小型设备的安装基准，不需要额外定制转接板即可完成装配；进气接口布置在曲轴箱的侧端位置，外接气管时不会与飞轮、气缸运动部件产生干涉，整体安装边界清晰，不会出现运动部件超出预设安装范围的问题，能够很好地适配各类小型设备的内部安装空间要求。
