四缸摆动式蒸汽机结构设计方案

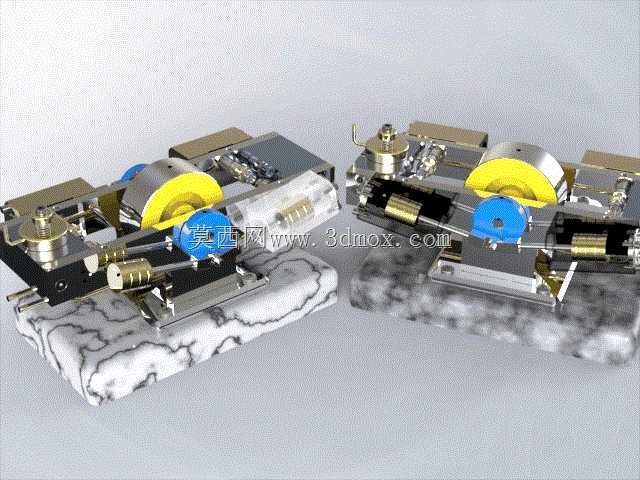

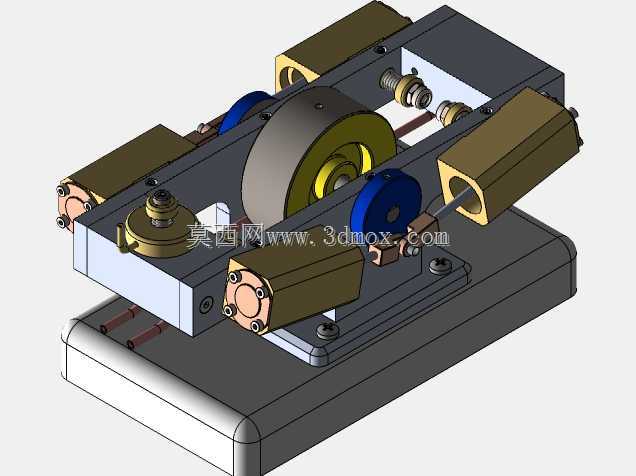

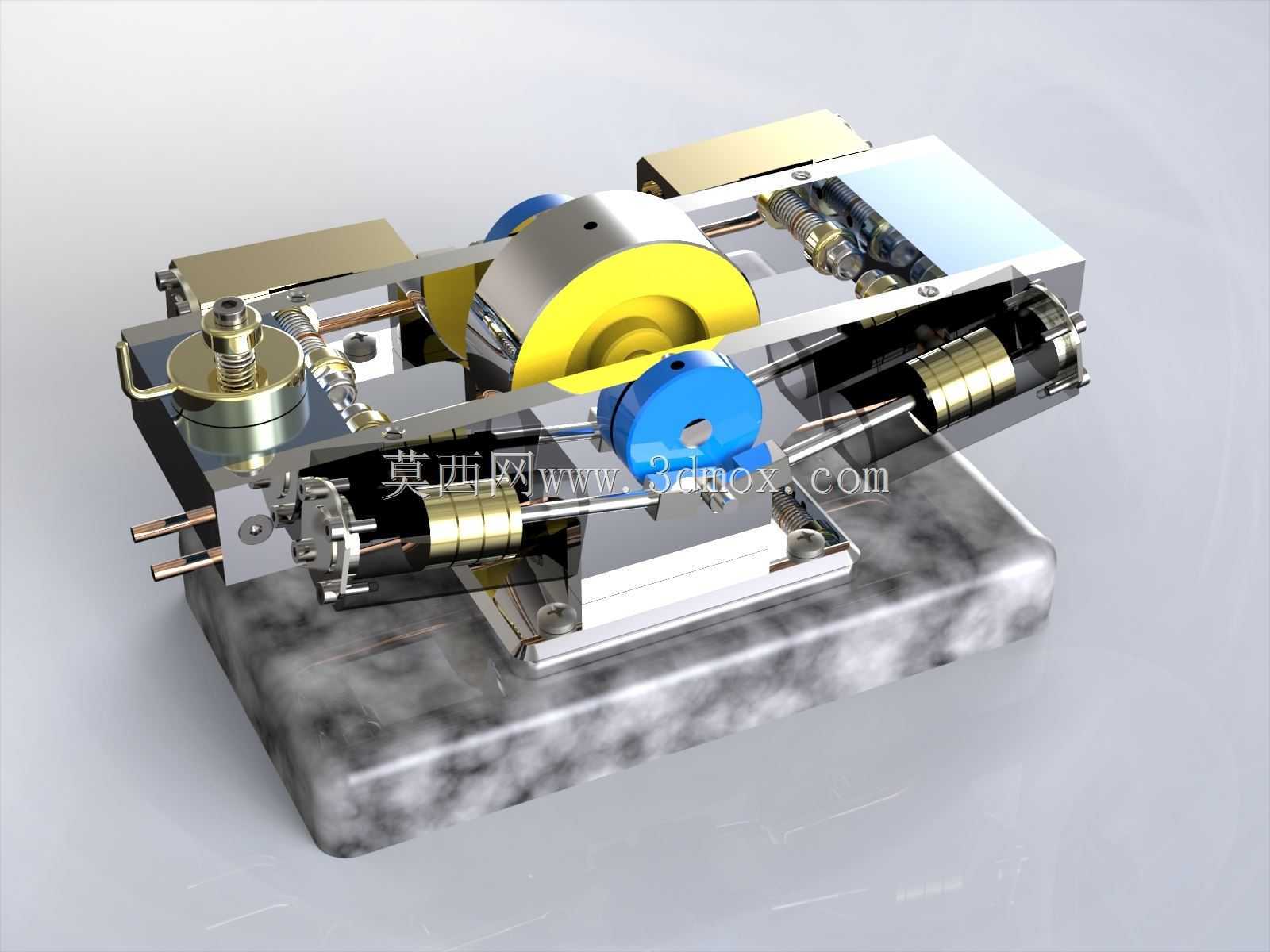

这款四缸摆动式蒸汽机属于小型热能转换动力装置，主要应用于科普教学演示、复古动力模型制作、小型工艺装置动力供给等场景，能够直观展示往复式热能动力的完整工作逻辑，也可作为机械原理教学的具象化演示载体，帮助学习者理解蒸汽动力的能量转换过程与机械传动配合关系。该设备的核心用途是将蒸汽的热能通过气缸的往复摆动转换为旋转机械能输出，相比传统单缸蒸汽机，四缸布局能够大幅降低动力输出的脉动性，让运转过程更加平稳，同时摆动式气缸的结构省去了复杂的十字头与滑动导路部件，整体结构更加紧凑，装配与维护难度更低。从功能特性来看，四个气缸沿动力输出轴的周向均匀排布，每个气缸的配气相位相互错开，能够保证曲轴在任意旋转角度都有至少一个气缸处于做功冲程，有效避免了传统单缸蒸汽机的死点问题，启动性能更加优异，不需要额外设置飞轮储能结构也能维持稳定的低速运转。摆动式气缸的铰接结构同时承担了气缸支撑与配气切换的功能，气缸绕铰接点摆动的过程中即可完成进排气口的切换，省去了独立的配气凸轮与气门传动组件，大幅减少了运动部件的数量，降低了运转过程中的摩擦损耗与故障概率。在设计思路上，这款模型优先兼顾了结构直观性与运转可靠性，所有运动部件都采用外露式布局，能够清晰观察到每个气缸的摆动动作、曲轴的旋转过程以及连杆的传动轨迹，气缸与基座之间采用大理石纹理的绝缘隔热基座，既能够阻隔气缸工作时的热量传递到底座，也提升了整体的外观质感。安装边界方面，整体采用对称式双组布局，两组双缸组件沿中心轴线对称分布，整体长宽尺寸控制在小型桌面装置的适配范围内，不需要额外的大型安装基础，底部为平整的安装平面，可直接固定在演示台架或者工艺装置的安装位上，动力输出轴位于装置的中心位置，可通过联轴器直接连接小型负载，比如发电机、水泵模型或者其他需要旋转动力的演示组件。各运动部件之间的配合间隙经过优化，既保证了摆动与旋转过程的顺畅度，也能够有效减少蒸汽泄漏，提升能量转换效率，气缸的摆动角度经过精确计算，能够保证进排气口的开闭时机与活塞运动行程精准匹配，让蒸汽的膨胀做功过程更加充分，减少不必要的能量损耗。
