通用内燃机活塞结构三维设计模型

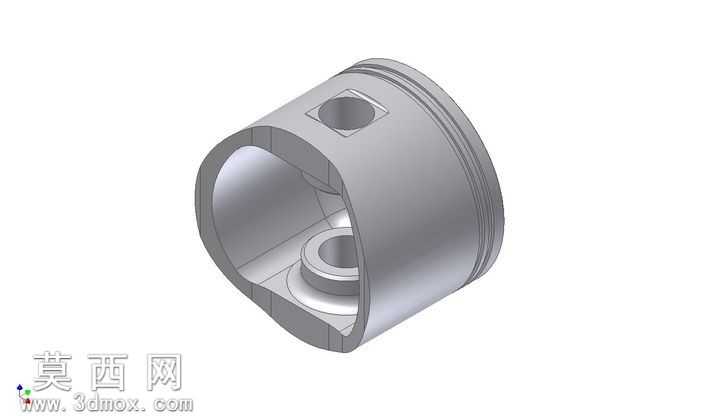

本模型为通用内燃发动机活塞三维实体设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，整体以回转体基础特征为建模起点，通过旋转凸台指令生成活塞的主体外轮廓与内部空腔基础形态，精准还原活塞顶部、头部、裙部三段式经典结构布局。建模过程中对活塞头部的环槽结构做了精细化特征处理，通过多道等距切除拉伸指令构建出适配活塞环安装的环形凹槽，槽体边缘做了符合工程规范的微小倒角处理，避免应力集中问题；活塞销座部位采用对称式凸台拉伸特征，精准定位销孔的同轴度要求，销孔内部做了阶梯式结构设计，适配活塞销的装配定位需求，销座与活塞内壁的衔接位置做了平滑过渡圆角处理，模拟实际零件的铸造工艺圆角特征，还原真实零件的应力分散结构。模型的内部空腔采用抽壳与局部切除结合的建模方式，还原活塞内部的减重腔体结构，腔体内部的加强筋特征通过筋特征指令生成，筋条的厚度、走向均参考通用活塞的成熟设计方案，保证结构强度的同时控制零件整体重量。材质渲染阶段，为模型赋予了铸铝合金的基础材质属性，调整材质的金属度、粗糙度参数还原铝合金活塞的哑光金属质感，对活塞外圆的工作表面做了轻微的光泽度差异化处理，模拟实际加工后的表面粗糙度差异，边缘倒角位置做了细微的高光处理，提升模型的真实感。整体设计遵循通用内燃机活塞的通用尺寸逻辑，未限定特定机型的专属尺寸，可作为通用教学演示、原理展示的基础模型使用，各特征均保留完整建模历史，可根据具体设计需求调整活塞直径、环槽数量、销孔直径等核心参数，适配不同排量内燃机的活塞设计参考需求，结构上完整覆盖活塞的核心功能部位，清晰展现活塞的内部构造与外部装配特征，能够直观呈现活塞在气缸内往复运动时的配合结构逻辑。
