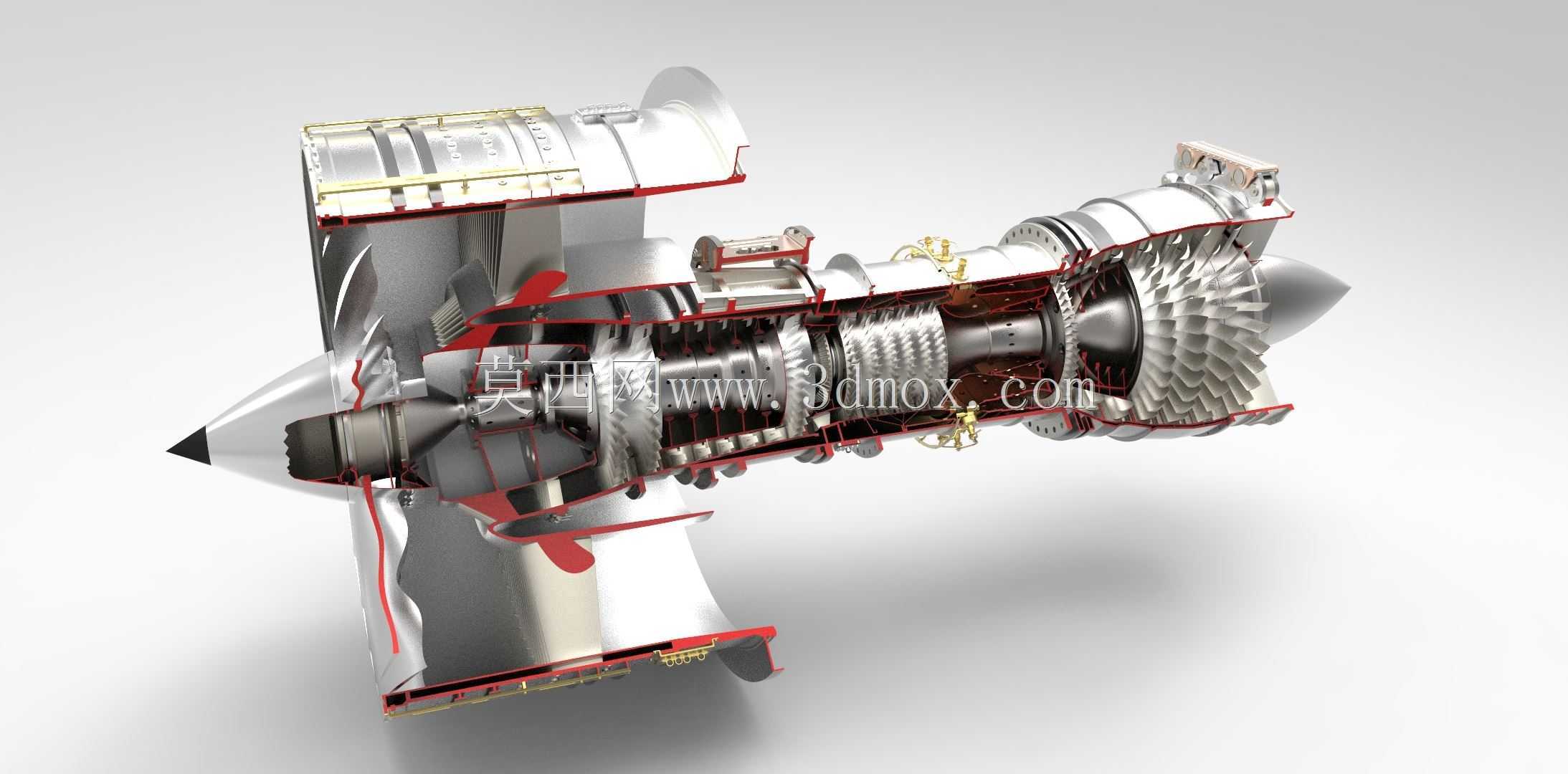

双轴燃气涡轮喷气发动机剖视结构展示

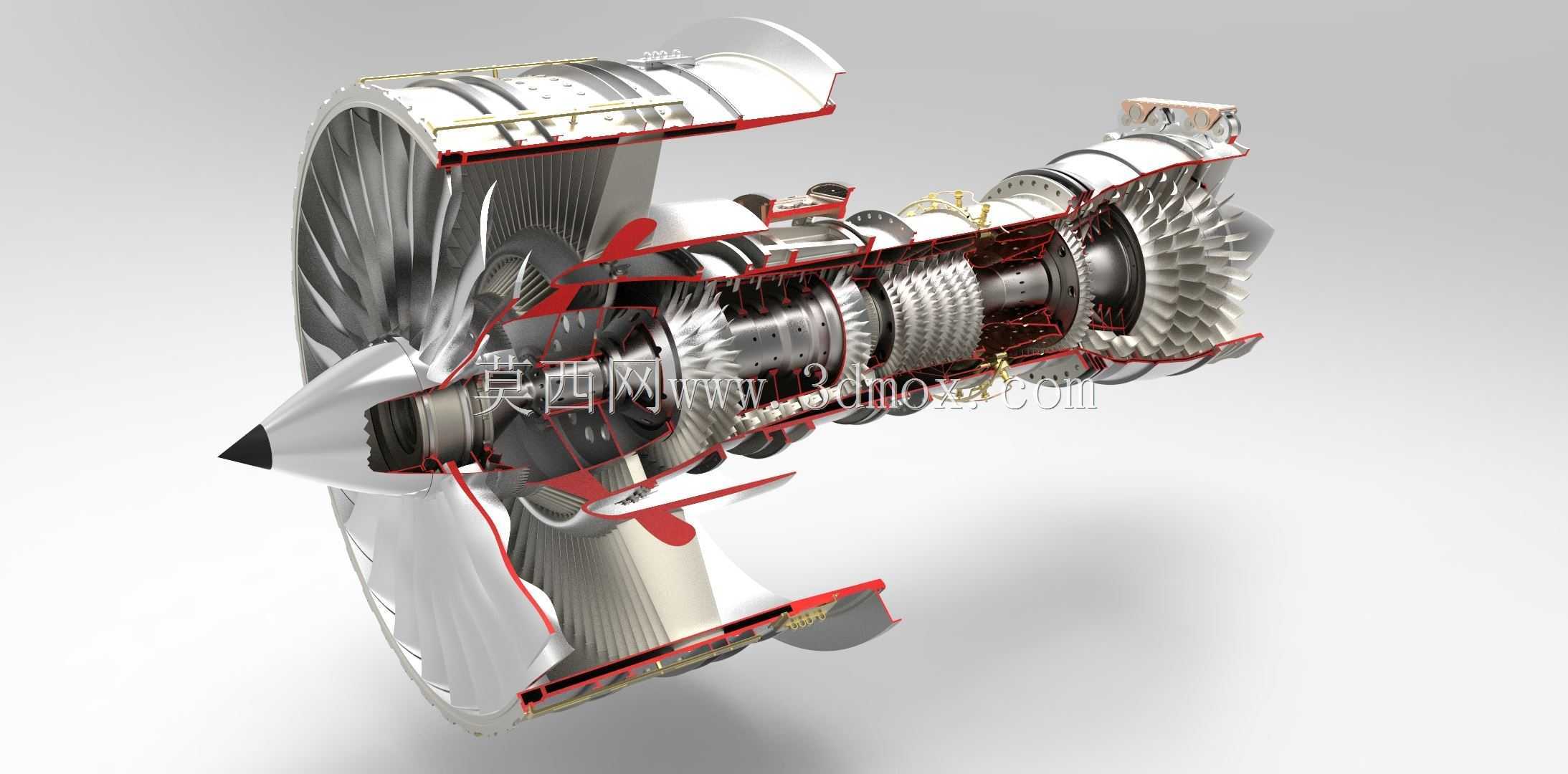

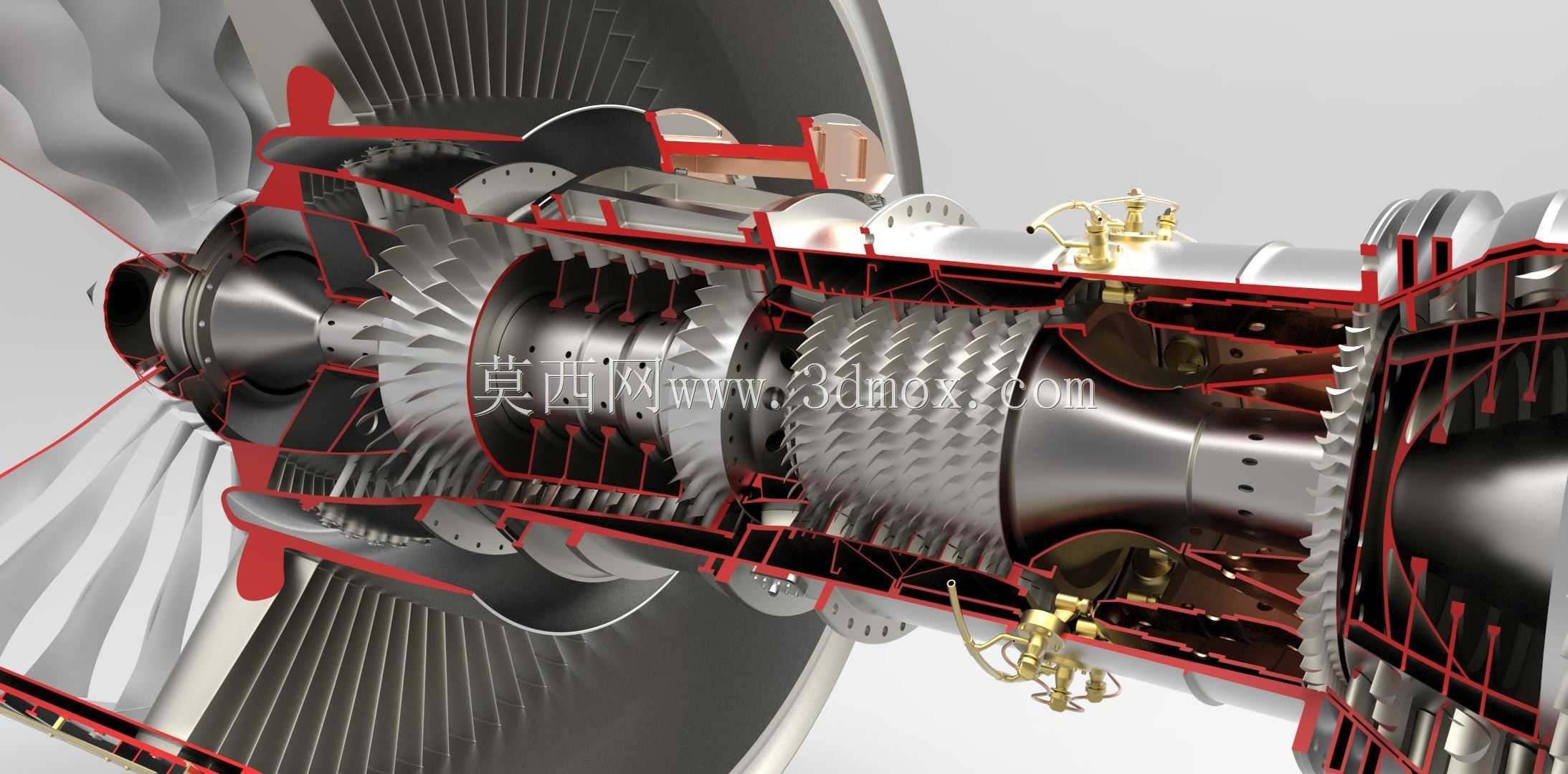

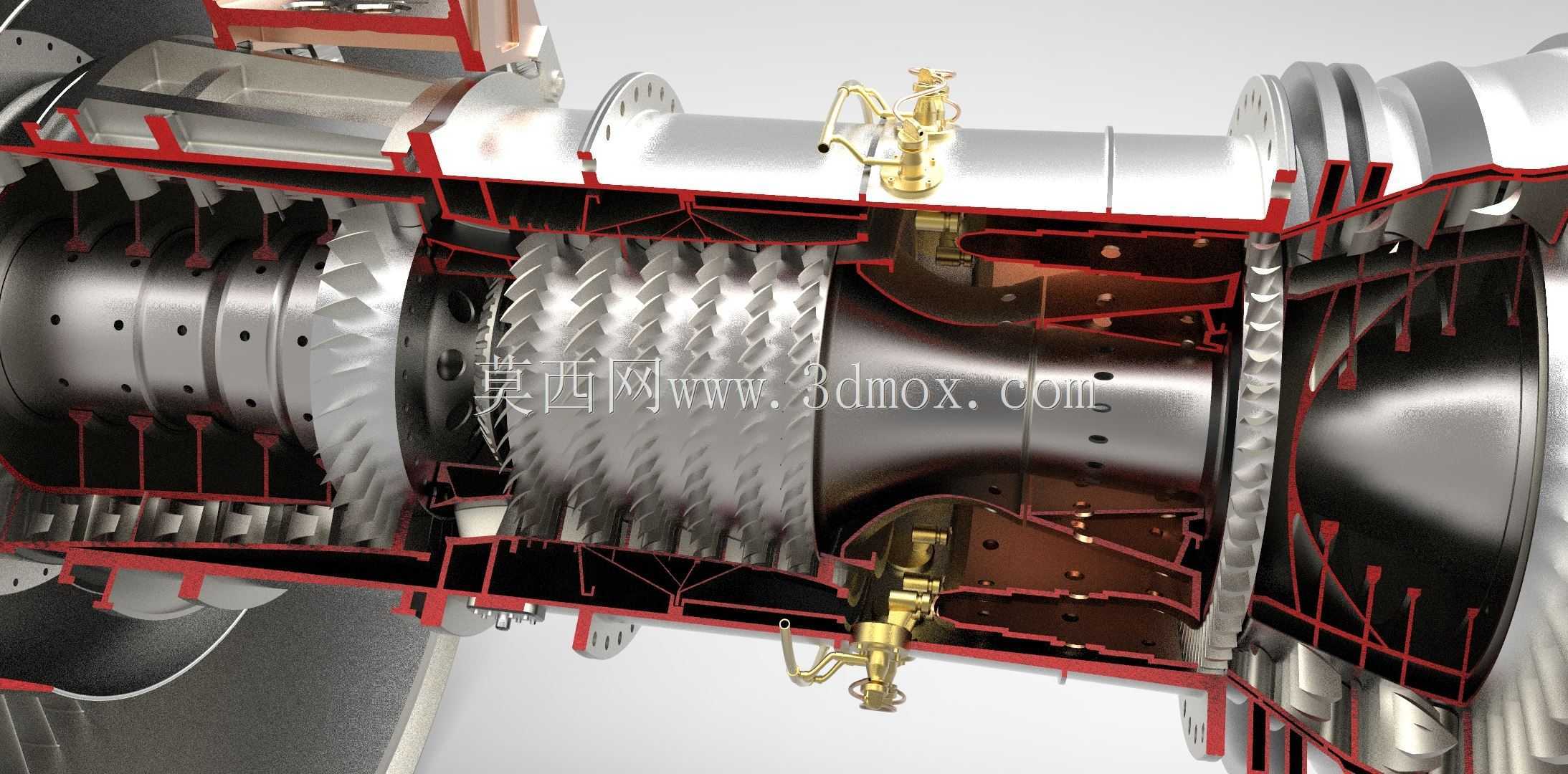

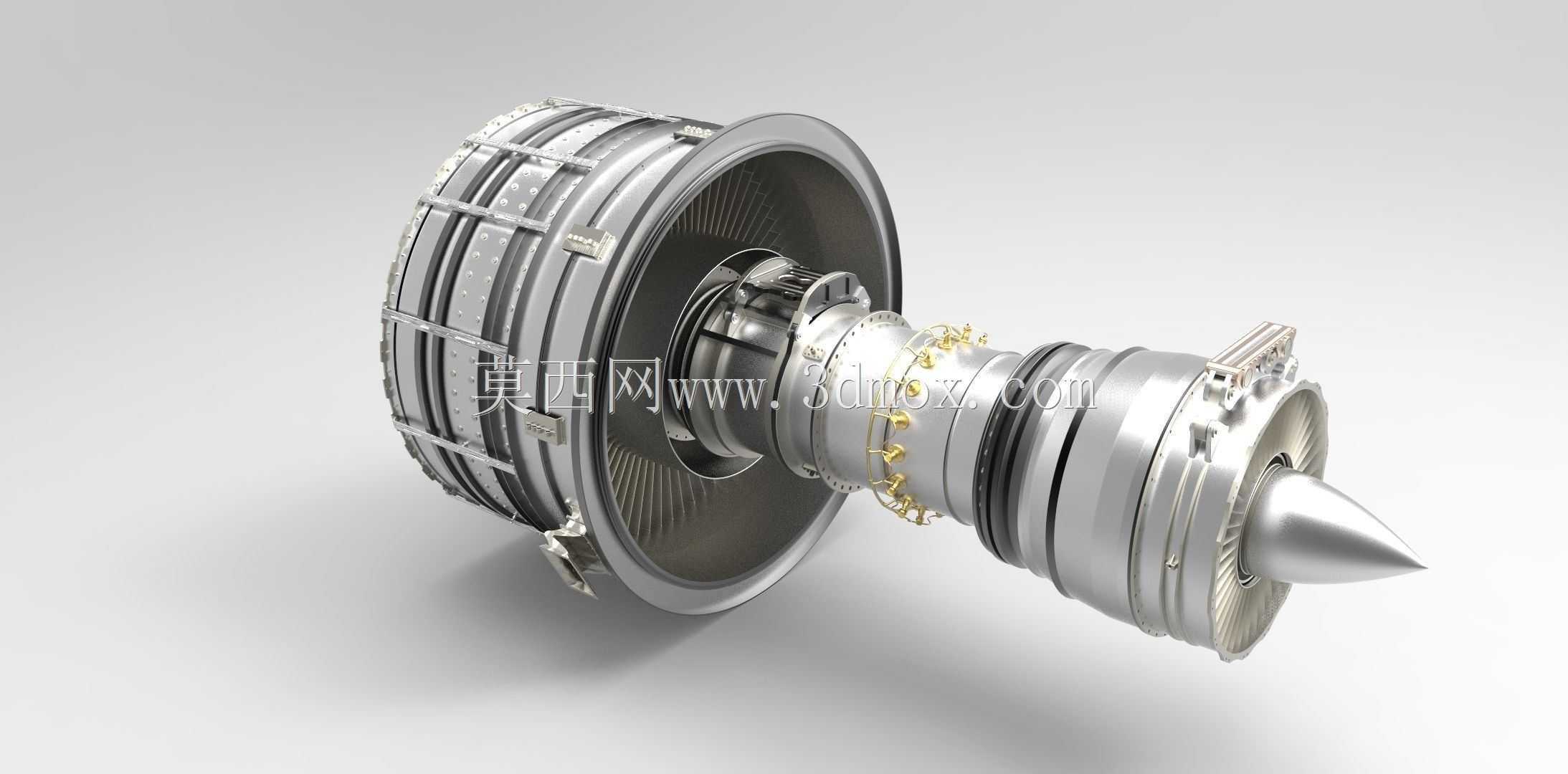

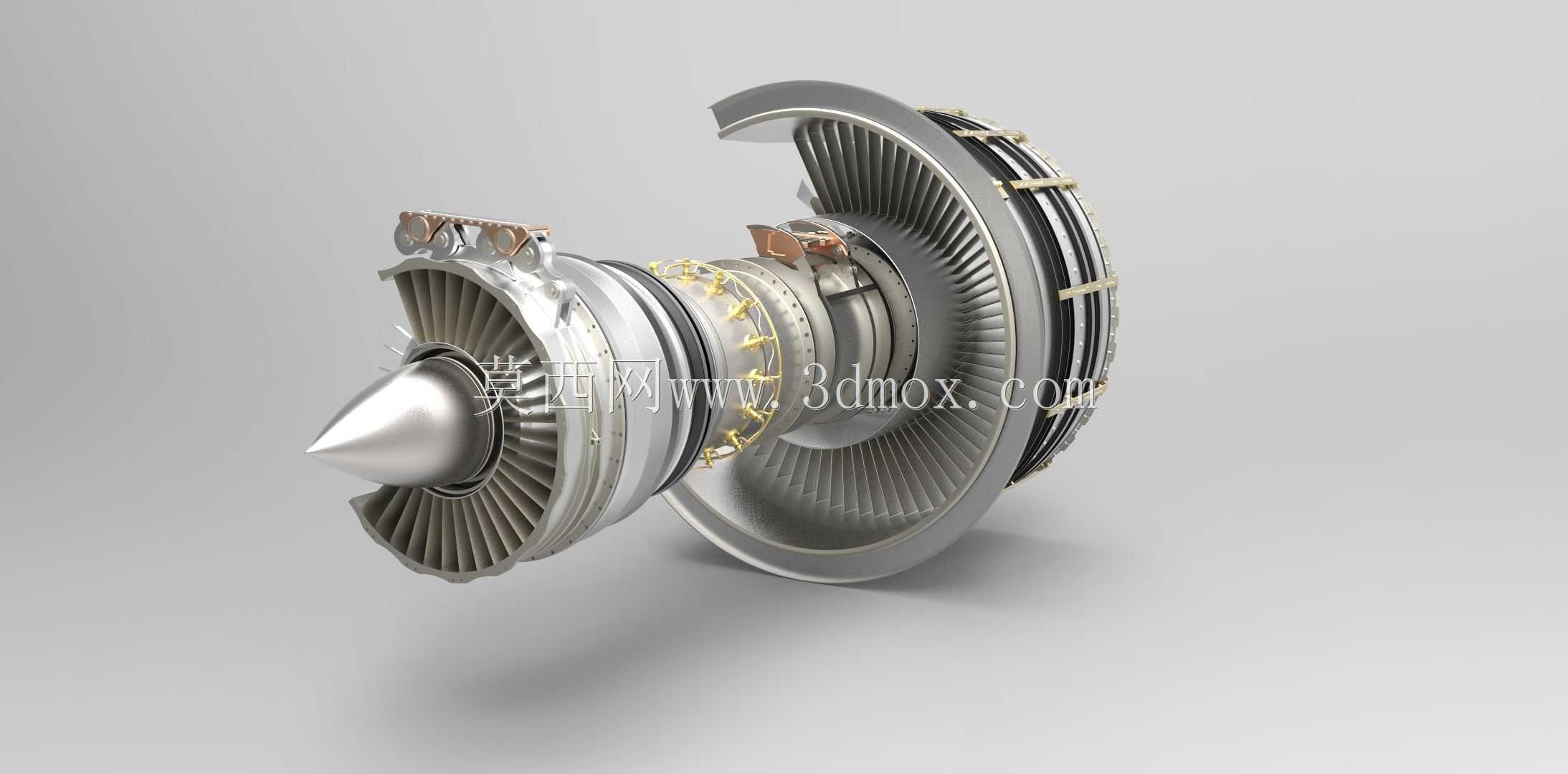

这款双轴燃气涡轮喷气动力装置，是面向航空动力领域打造的核心推进设备，主要应用于高速固定翼航空器的动力供给场景，能够为飞行器在亚音速、跨音速飞行阶段提供稳定且强劲的推力输出，支撑航空器完成起飞爬升、巡航飞行、机动变轨等全流程飞行动作，是民用支线客机、军用喷气式战机、大型无人喷气飞行器的核心动力来源。从实际用途来看，该装置通过进气道吸入来流空气，经多级压气机逐级压缩提升空气压力与温度，高压空气进入燃烧室与航空燃油充分混合燃烧，生成的高温高压燃气先后驱动高压涡轮、低压涡轮转动，分别带动高压压气机、低压压气机与前端风扇持续运转，做功后的燃气从尾喷管高速喷出，依靠反作用力形成整机推力，整套循环过程可实现化学能到推进动能的高效转化。从功能特性来看，双轴结构设计将高压转子与低压转子解耦，两个转子可在不同工况下保持最优转速区间，有效拓宽了发动机的稳定工作范围，既能够在地面起飞阶段输出大推力满足载荷需求，也能在高空巡航阶段保持较低的燃油消耗率，提升飞行器的航程与经济性；剖视结构完整呈现了从进气风扇、压气机级组、燃烧室、涡轮级组到尾喷管的全流道部件布局，清晰展示了各级叶片的排布逻辑、机匣的分层支撑结构、管路与附件的安装位置，可用于航空动力教学演示、发动机结构原理培训、新型动力方案的前期构型验证。在设计思路上，该模型遵循航空发动机气动设计与结构设计的核心准则，进气端采用大直径宽弦风扇设计，提升大流量空气吸入效率的同时降低外物打伤风险；压气机段采用多级轴流叶片布局，逐级提升空气压力，叶片叶型根据不同级的气流参数做针对性优化，减少流动损失；燃烧室采用环形布局，保证燃油与空气的均匀混合，提升燃烧效率同时降低污染物排放；涡轮段采用气冷叶片设计，适配高温燃气的工作环境，提升部件使用寿命；机匣部分采用分段式承力结构，兼顾结构强度与轻量化需求，各段机匣之间采用法兰连接形式，保证装配精度与密封性能。从安装边界与尺寸适配来看，该动力装置采用轴向布局形式，整机沿气流方向呈长筒状构型，前端进气风扇为整机最大直径部位，安装时需预留足够的径向空间保证进气流畅，避免机身结构遮挡进气道影响进气效率；整机通过主安装节与辅助安装节固定在飞行器机身或机翼吊舱内，安装节位置对应整机承力框架部位，可将工作过程中的推力、振动载荷均匀传递到飞行器结构上；轴向尺寸需匹配飞行器吊舱或机身动力舱的长度要求，尾喷管出口需与飞行器后机身结构保持合理间隙，避免高温喷流灼烧机体结构，同时各附件管路的接口位置预留了充足的操作空间，方便日常维护与故障检修。
