摩托艇赛车专用活塞结构三维数模

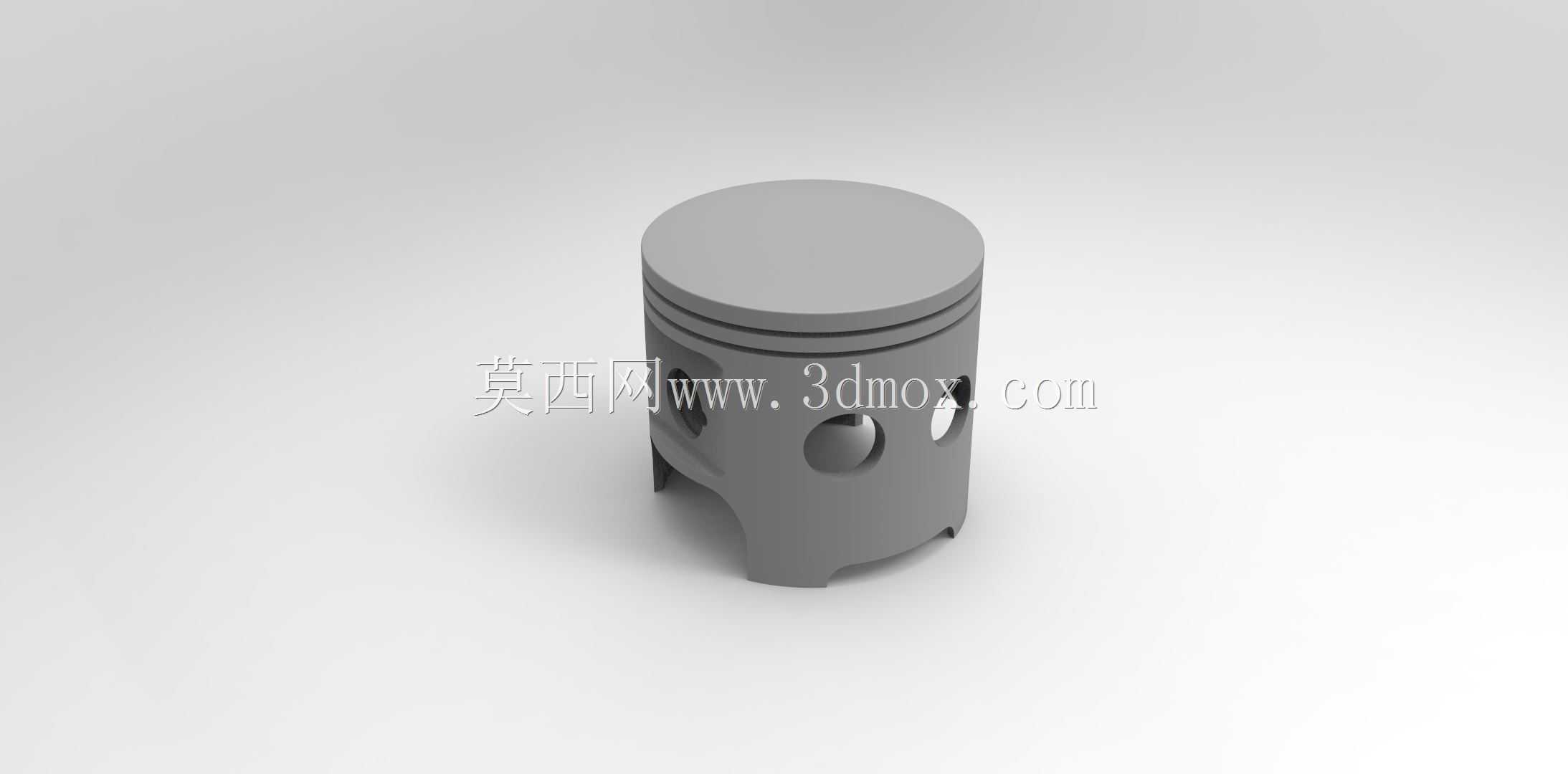

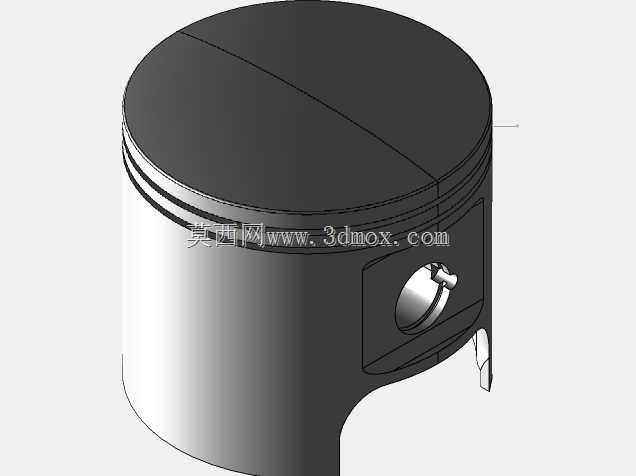

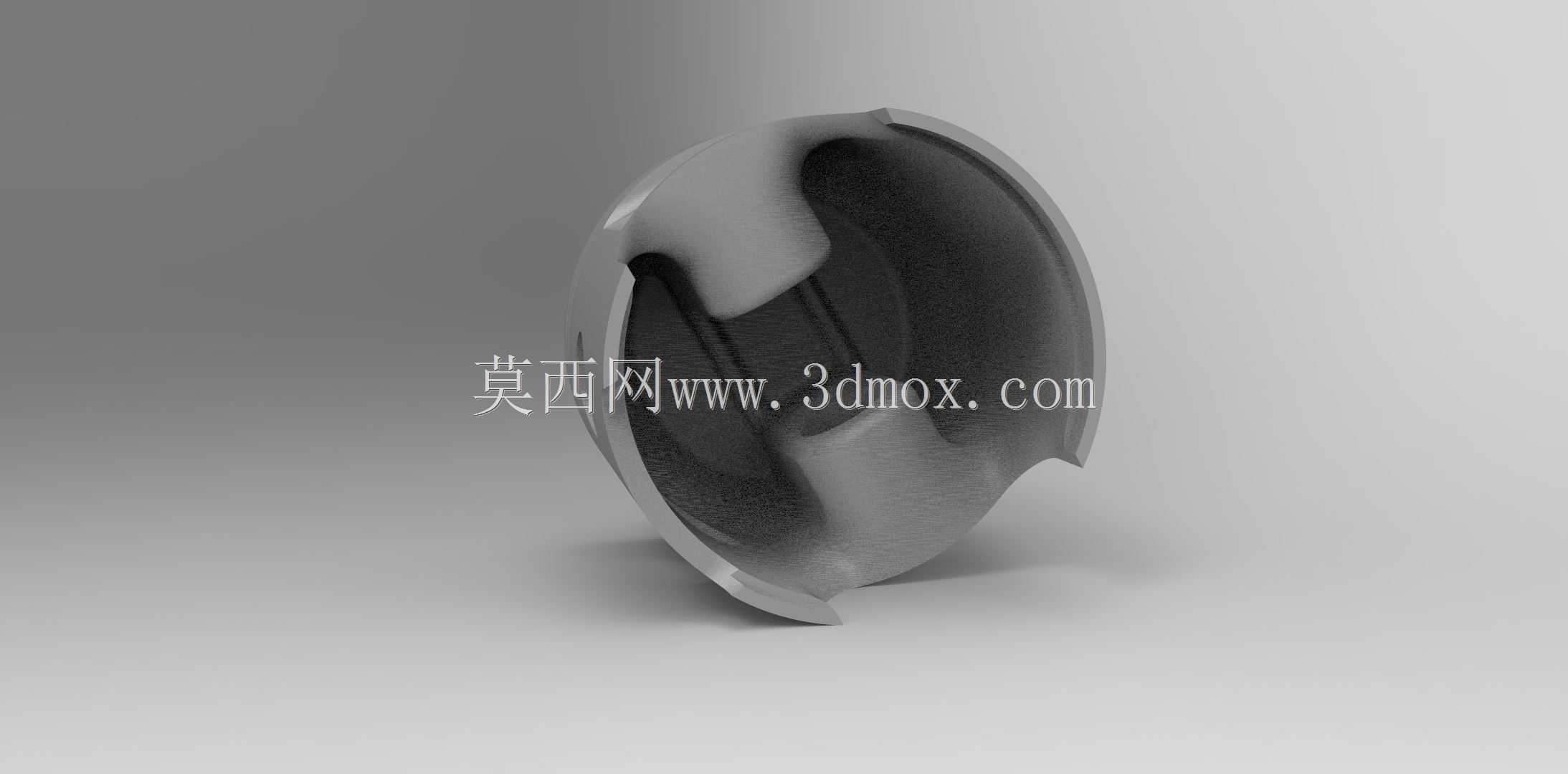

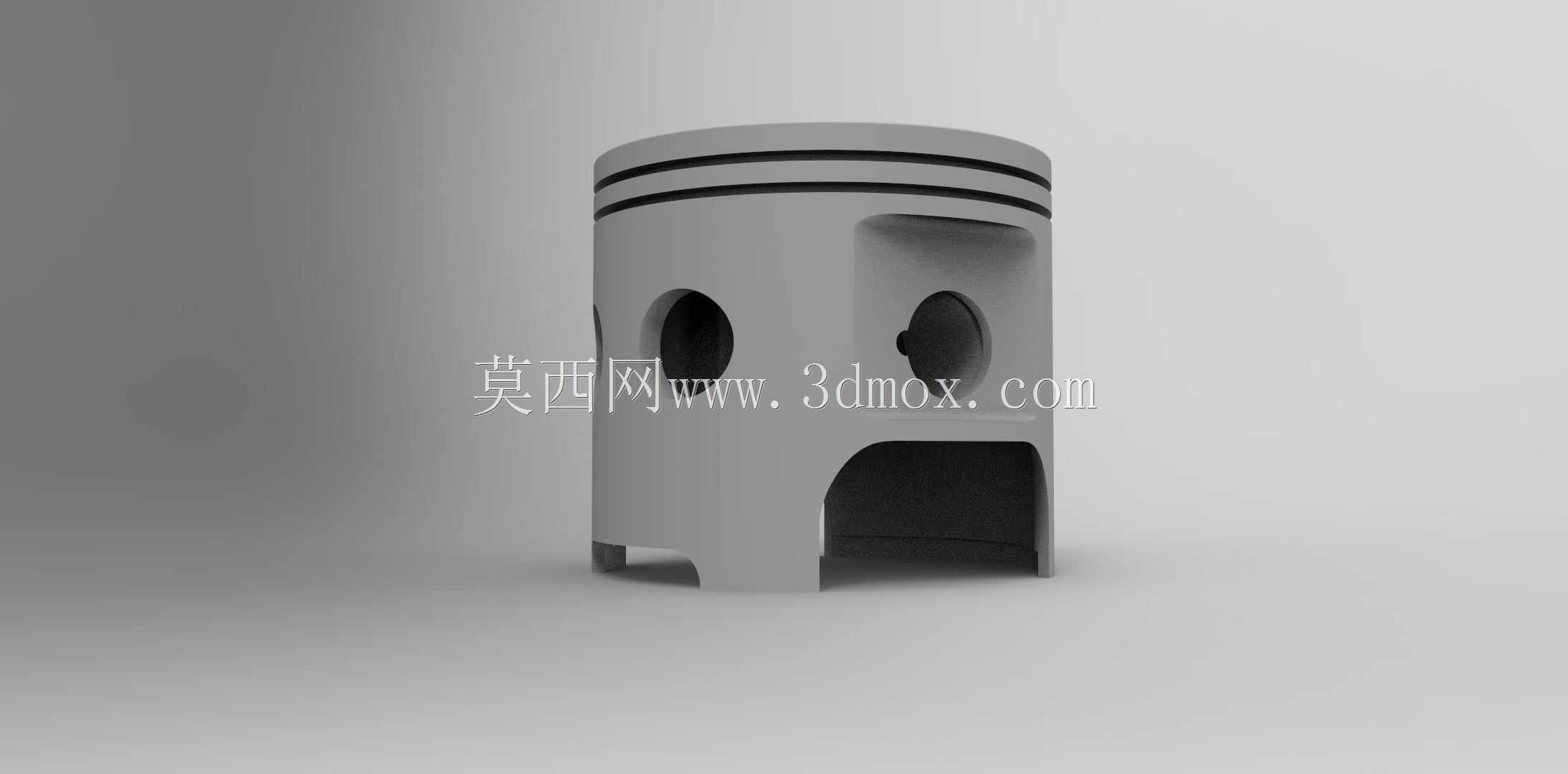

在竞速类摩托艇的动力系统开发中，活塞作为内燃机核心往复运动部件，直接决定了高转速工况下的动力输出稳定性与整机耐久表现，这款针对赛事场景优化的活塞结构，完全围绕水上竞速的特殊工况完成设计适配。不同于普通民用摩托的活塞结构，赛用摩托艇的运行工况存在明显特殊性：发动机长期处于满负荷高转速区间，且水上运行时的冷却环境、进气湿度、负载波动都和陆地车辆存在差异，活塞需要在往复运动中承受高频次的爆燃压力冲击，同时还要兼顾轻量化需求来降低曲柄连杆机构的往复惯性，避免高转速下的惯性力过载导致连杆变形或者缸套异常磨损。从结构设计来看，这款活塞采用了短裙部的设计思路，区别于民用机型的长裙部结构，短裙部可以有效减少活塞和缸壁之间的接触面积，降低高转速往复运动中的摩擦损耗，同时裙部做了针对性的型线修形，在活塞受热膨胀后可以保证和缸套之间的配合间隙处于合理区间，避免冷启动敲缸或者热态下活塞卡滞的问题。活塞顶部采用了平顶设计，配合对应的燃烧室结构可以实现更高的压缩比，满足赛用发动机对动力输出的需求，顶部的环槽设置了三道环位，两道气环一道油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜导致曲轴箱压力异常，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳，环槽的加工精度直接影响活塞环的密封表现，设计时预留了合适的侧隙与背隙，保证高温工况下活塞环不会因为热膨胀卡滞在环槽内。活塞销孔的位置做了偏心设计，偏移量经过反复匹配计算，可以在活塞换向时减少敲缸异响，同时降低活塞裙部的侧向冲击力，销孔内部设置了对应的卡簧槽，用于安装活塞销卡簧，限制活塞销的轴向窜动，避免销子窜出刮伤缸壁。活塞裙部的开孔设计是这款赛用活塞的典型特征，开孔一方面可以减轻活塞自身重量，降低往复运动的惯性质量，让发动机转速提升更快，更适配赛事场景下的动力响应需求，另一方面这些开孔可以优化活塞内腔的机油流动，帮助活塞顶部从燃烧室吸收的热量更快通过机油带走，降低活塞整体的热负荷，避免高温下活塞材料强度下降或者出现热变形。在安装边界上，这款活塞的外径尺寸匹配对应排量赛用摩托艇发动机的缸径参数，活塞销的直径、活塞压缩高度、总成都经过严格的尺寸链校核，安装时需要和对应的连杆、缸套、活塞环组配合使用，活塞顶部的标记对应安装方向，避免进排气侧装反导致配气相位匹配异常或者气门碰撞活塞顶的故障。实际赛事运行中，这类活塞通常采用高强度铝合金材质锻造加工，相比铸造活塞拥有更好的高温强度和抗疲劳性能，可以承受更高的爆压和转速，表面的裙部会做石墨涂层或者二硫化钼涂层处理，进一步降低摩擦系数，提升初期磨合的表现，减少冷启动阶段的磨损。在三维建模过程中，所有的圆角、倒角、卸荷槽结构都做了完整还原，包括环槽的卸荷槽、销孔内侧的过渡圆角、裙部端面的倒角，这些细节结构虽然不直接决定活塞的核心功能，但会直接影响部件的应力分布，避免应力集中导致活塞在高频交变载荷下出现开裂问题。针对水上竞速场景的特殊需求，活塞的热膨胀系数匹配也做了针对性优化，因为摩托艇发动机的冷却系统是通过水体循环散热，冷机和热机的温差比陆地车辆更大，活塞的型线设计充分考虑了不同温度场下的变形量，保证从冷启动到满负荷运行的全工况区间内，活塞和缸壁的配合都处于最优状态，既不会因为间隙过大导致密封不足、动力下降，也不会因为间隙过小导致热态拉缸。
