SC0.12两冲程遥控模型发动机安装支座

　　在小型遥控模型尤其是小级别固定翼、小型遥控车船的动力系统搭建中，发动机安装支座是连接动力单元与机身/车架主体的核心受力构件，其结构合理性直接决定动力输出的稳定性、整机振动控制水平以及动力单元的安装维护便捷性。这款适配SC 0.12排量两冲程模型发动机的安装支座，在结构设计上充分考虑了小排量两冲程发动机的运行特性，针对这类高转速小体积动力单元的振动传递路径、安装定位精度需求做了针对性的结构优化。

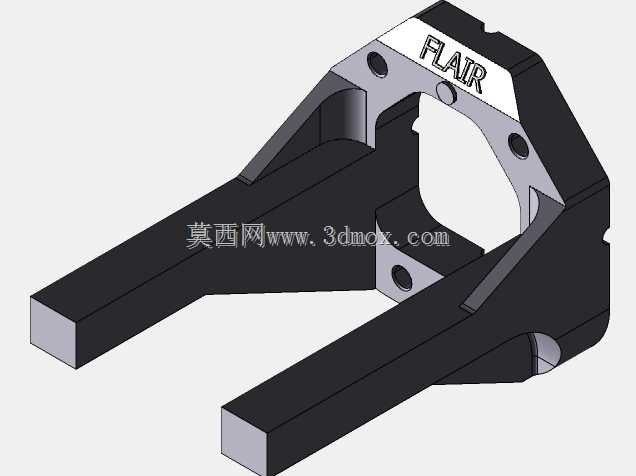

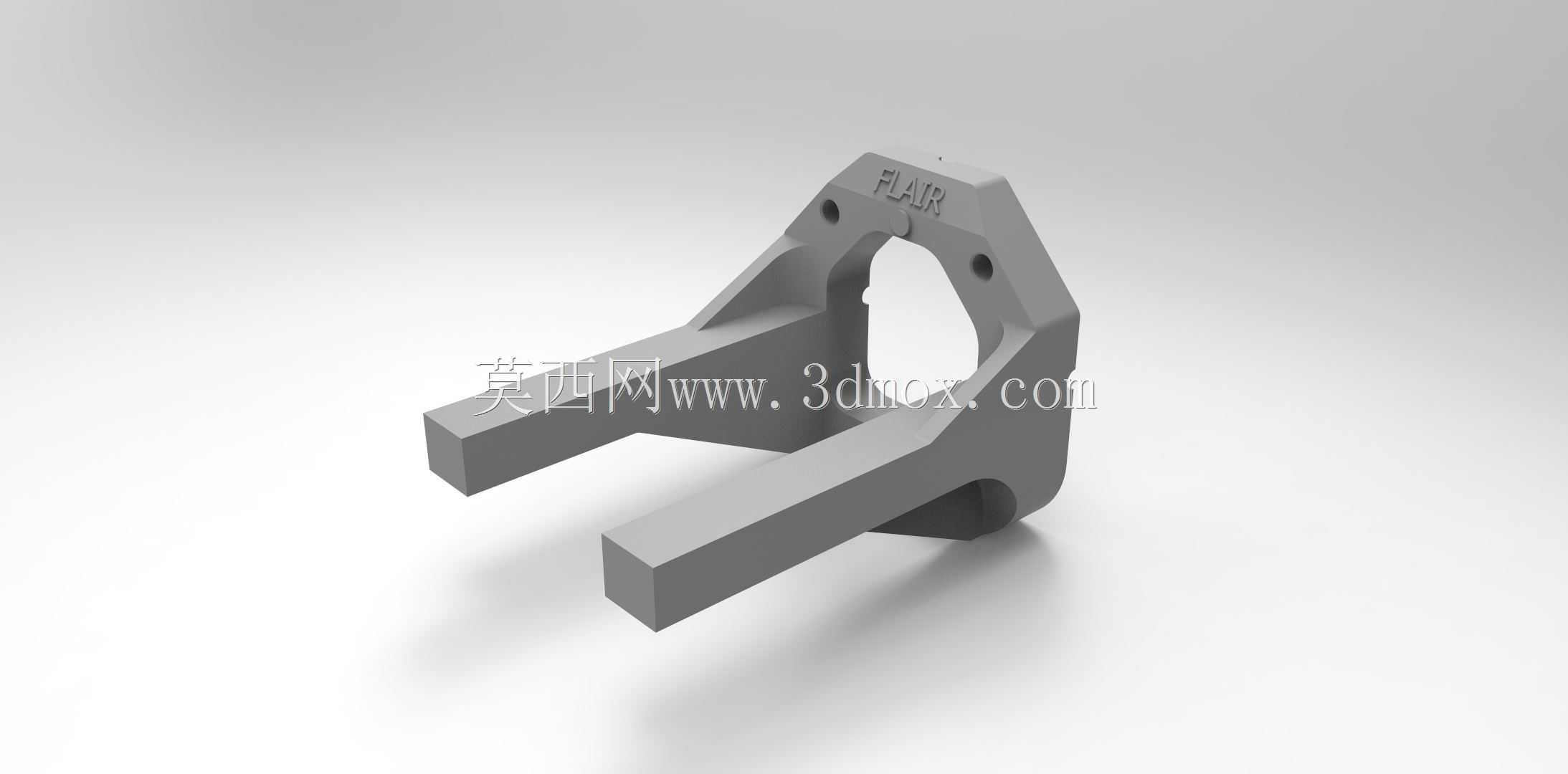

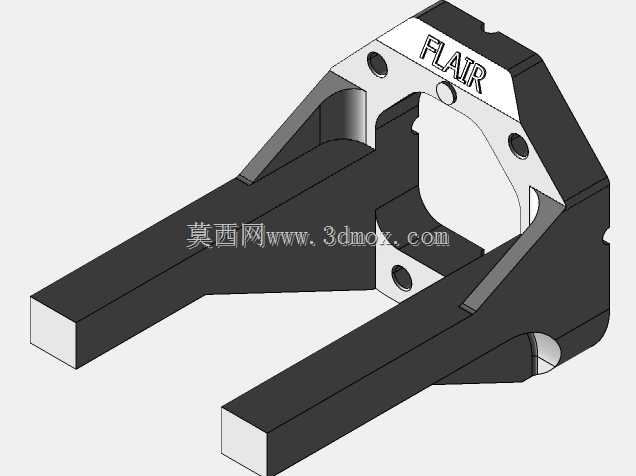

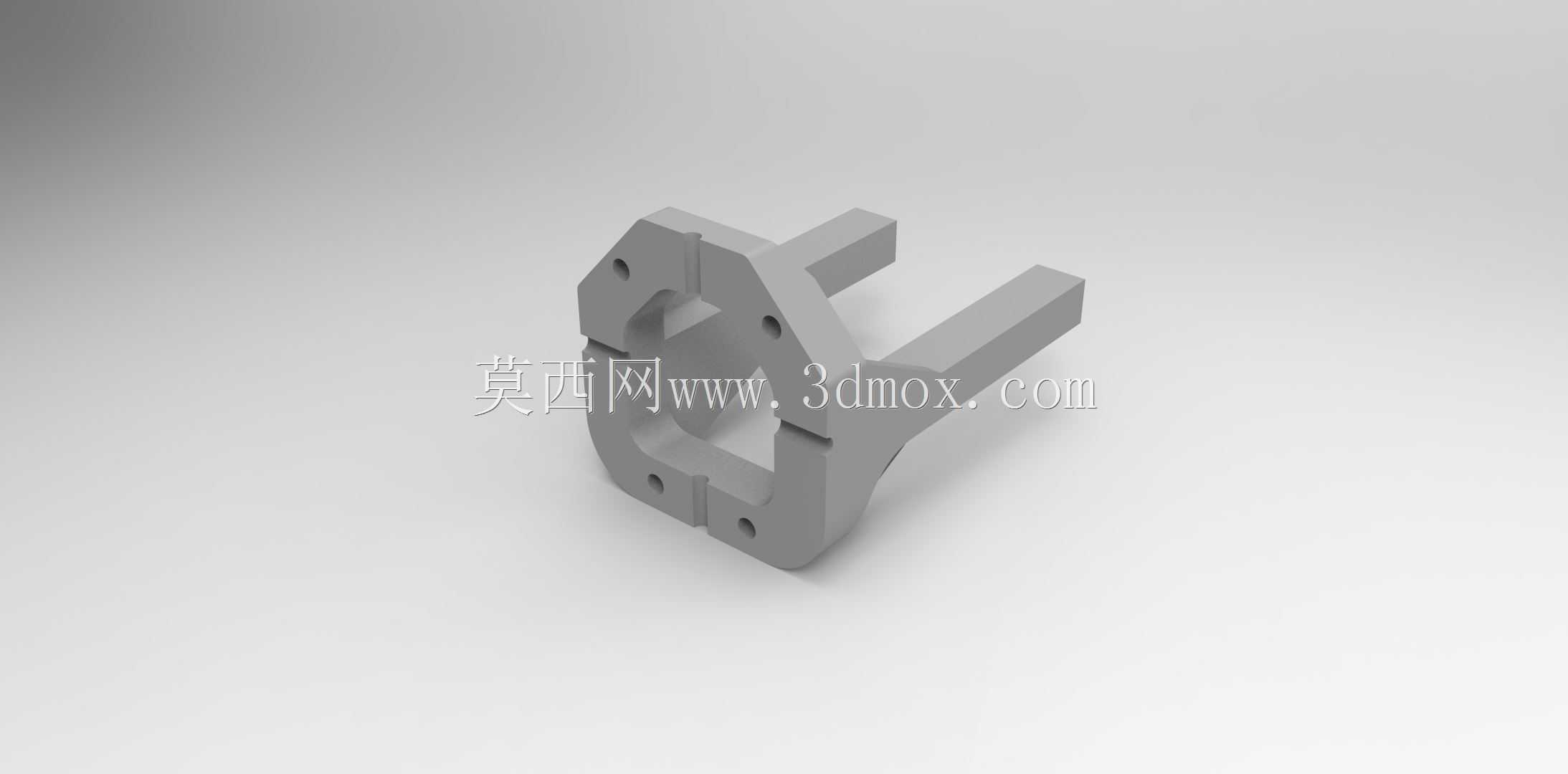

　　从实际应用场景来看，这类小排量两冲程发动机多用于1:10级别遥控平跑车、小型特技固定翼航模、迷你遥控船模等对动力重量比要求极高的模型产品上，支座本身需要在保证结构强度足够承受发动机全油门工况下的往复振动、扭矩输出反作用力的前提下，尽可能降低自身重量，避免给整机带来不必要的负载。设计过程中首先确定的是发动机安装端的定位基准，支座上端的环形安装面完全匹配SC 0.12发动机曲轴箱的安装轮廓，两个定位安装孔的孔位公差控制在0.1mm以内，保证发动机安装后曲轴输出轴的中心与支座的安装基准面平行度符合要求，避免动力输出轴与传动机构或者螺旋桨连接时出现同轴度偏差，带来额外的振动损耗甚至结构失效。

　　支座的两个平行延伸支脚是与模型主体连接的核心结构，支脚的长度、厚度以及安装孔位的间距，是按照主流1:10平跑车架的发动机安装位、小型固定翼防火墙的通用安装尺寸设计的，支脚末端的安装孔预留了足够的调整余量，可以适配不同厚度的安装垫片，方便用户调整发动机的啮合间隙或者拉力线角度。支脚与上端安装环的连接部位做了大圆角过渡处理，没有出现尖锐的应力集中棱角，在发动机高转速运行产生持续交变振动的工况下，这种过渡结构可以有效分散应力，避免长期振动下连接部位出现疲劳断裂。

　　从安装边界来看，这款支座的整体外轮廓宽度控制在32mm以内，支脚延伸长度为48mm，整体高度27mm，不会与周边的油箱、舵机、传动齿轮等周边部件产生干涉，安装时不需要对模型主体结构做额外的切割修改。材质适配方面，结构设计预留了注塑或者3D打印的壁厚均匀性要求，最小壁厚控制在2.5mm，不管是采用尼龙注塑批量生产，还是使用PLA、PETG等材料做桌面级3D打印自制，都能保证成型后的结构强度满足使用需求。上端安装面的内侧做了0.3mm的下沉台阶，安装时可以嵌入薄橡胶减震垫，进一步阻断发动机振动向机身/车架传递，提升整机运行的稳定性，降低振动对遥控设备、舵机等精密电子部件的影响。

　　在功能特性上，这款支座没有多余的冗余结构，所有结构都服务于安装定位、受力承载、振动缓冲三个核心功能，安装环侧面预留的标识位既可以做品牌标识，也不会影响整体的结构强度。支脚的平行度在设计时做了专门的形位公差约束，保证两个安装面处于同一平面，安装后不会出现支座翘曲导致的发动机安装偏斜问题。对于模型爱好者和小型模型生产厂商来说，这款支座的结构既可以直接用于成品模型的装配，也可以作为基础结构根据具体的机型需求做小范围的尺寸调整，不需要重新做整体的受力结构设计，能够大幅缩短动力系统的适配开发周期。实际装配过程中，只需要先将发动机通过两个固定螺丝锁定在支座上端的安装环上，再通过支脚上的安装孔将整个动力总成固定在模型主体上即可，不需要复杂的定位工装，普通爱好者借助常规的六角扳手就能完成装配，日常维护拆卸发动机时也不需要将整个支座从模型上拆下，维护便捷性相比一体式的发动机安装结构有明显提升。
