26寸哥伦布Xcr管材自行车车架三维设计

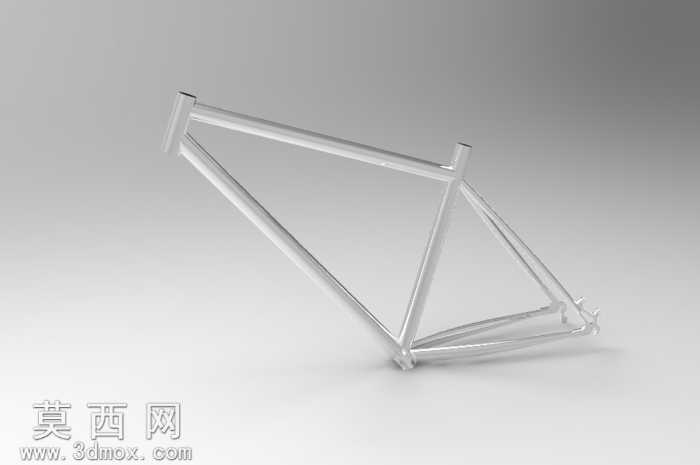

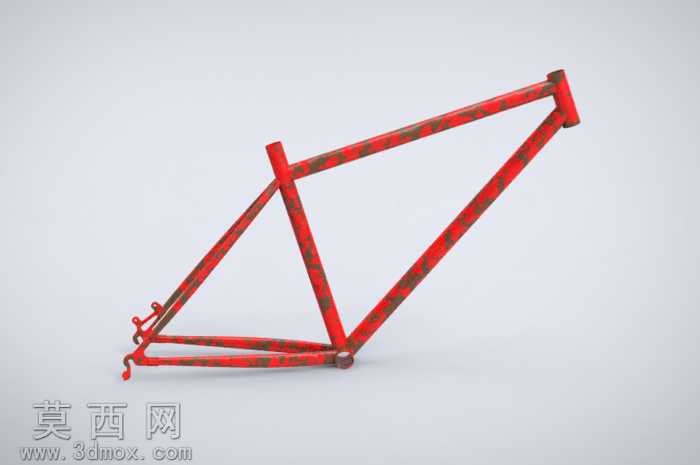

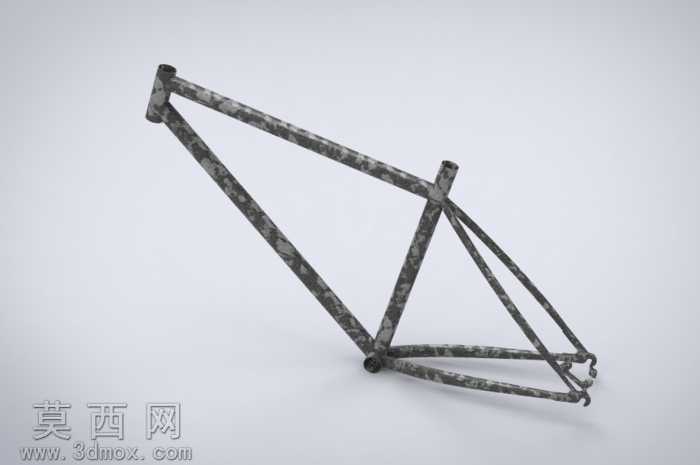

本作品为适配26寸轮组的硬尾自行车车架三维建模成果，核心管材选用哥伦布Xcr系列铬钼钢材质，建模过程围绕管材类车架的真实加工逻辑展开，全程在三维建模环境中完成结构搭建与细节还原。建模初期先依据硬尾山地车架的通用几何参数搭建基准线框，精准定位头管、上管、下管、座管、后上叉、后下叉、尾钩的相对位置，严格匹配26寸轮组的安装间隙、五通中心高度、后叉开档尺寸、头管角度与座管角度，确保整体几何符合骑行力学要求。管材建模阶段采用扫掠特征生成各段管件主体，针对哥伦布Xcr管材的变径特性、管壁厚度参数做精准还原，对管件衔接的相贯线位置做平滑过渡处理，避免出现生硬的几何棱角，还原铬钼钢车架焊接前的管件拼接状态。结构细节部分，完整还原了尾钩的变速安装位、刹车安装座、碟刹安装孔位、五通的螺纹安装结构、座管的夹持位、头管的碗组配合位，所有安装位的尺寸均参照通用自行车配件标准设定，保证模型可直接用于后续的装配验证。材质与渲染环节，为车架赋予做旧风格的红底迷彩涂装材质，还原金属管材的哑光漆面质感，对焊缝位置做细微的肌理处理，模拟铬钼钢车架手工焊接后的真实质感，渲染时采用柔和的影棚光源，多角度展示车架的三角结构比例与管件线条，清晰呈现各部位的结构衔接关系。建模过程中对整体几何做了合理简化，在保证核心结构精度的前提下控制模型体量，将质量属性、重心位置参数调整至与真实铬钼钢车架接近的范围，管尺寸、制动卡钳安装位、轮轴安装位的参数均从行业通用规格集中采集，确保模型具备实际参考价值，可用于自行车设计教学、结构验证、改装方案推演等场景，完整还原了经典铬钼钢硬尾车架的结构特征与设计逻辑。
