10S3P排布18650锂电池组结构设计

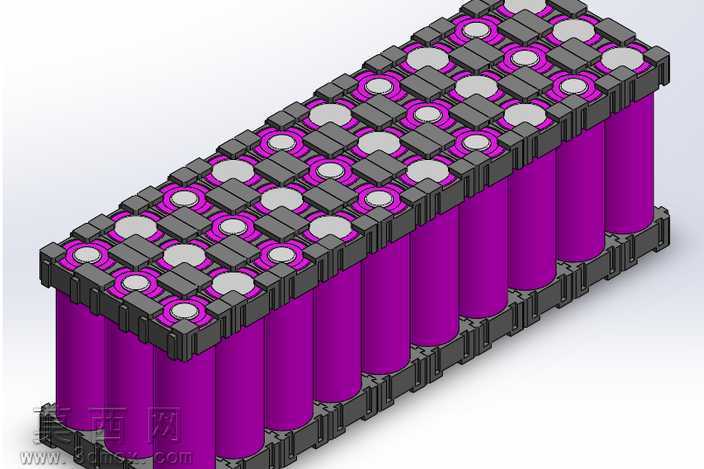

本作品为10串3并结构的18650圆柱锂电池组三维建模成果，建模过程严格遵循圆柱动力电池模组的常规设计逻辑，先完成单颗18650电芯的基准建模，按照标准18650电芯的尺寸参数绘制电芯主体、正极盖帽、负极外壳的基础特征，保证单体电芯的尺寸精度符合行业通用规范。在完成单体电芯建模后，按照10S3P的串并联排布规则进行阵列布局，横向3颗电芯为并联支路，纵向10组支路串联排布，整体模组形成规整的长方体结构，电芯之间预留均匀的装配间隙，为后续固定支架的安装留出足够空间。固定支架部分采用上下分体式设计，上支架对应每颗电芯的正极位置开设定位孔，孔位边缘设计环形限位凸台，既可以精准卡住电芯正极端部防止移位，又能在电芯之间形成绝缘隔离结构，避免相邻电芯出现接触短路的风险；下支架对应电芯负极位置开设承托槽，槽体深度匹配电芯负极的装配尺寸，同时支架侧边设计卡扣式连接结构，上下支架扣合后可以牢牢夹紧整组电芯，无需额外粘接即可实现电芯组的初步固定。支架材质在建模时赋予硬质阻燃工程塑料的材质属性，表面做哑光磨砂质感处理，电芯主体部分赋予紫色PVC热缩膜的材质效果，正极盖帽做金属镀镍的亮面金属质感，负极外壳做哑光金属质感，整体渲染效果贴近真实电池组的外观表现。建模过程中充分考虑电池组的实际使用需求，整体模组输出电压为36V，容量匹配常规电动自行车的动力需求，支架的镂空结构既可以减轻模组整体重量，又能为电芯工作时留出散热通道，避免热量积聚影响电池使用寿命。串并联对应的汇流排安装位在支架表面做了预留凹槽设计，方便后续镍片汇流排的焊接装配，整体结构紧凑合理，装配逻辑清晰，完全符合小功率动力电池组的实际生产装配要求，可用于电动自行车、小型储能设备的电池组结构参考、装配演示或者相关产品的前期设计验证。
