三联18650锂电池固定托架结构设计

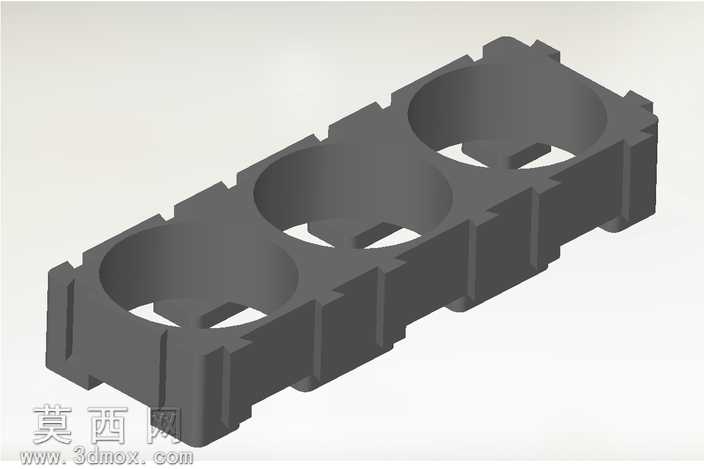

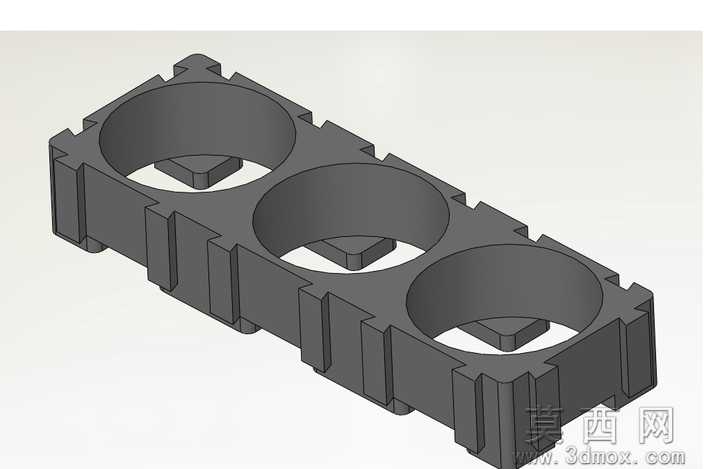

本作品为三联排布的18650锂电池固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循18650电芯的标准外形尺寸，对每个电池容纳腔的内径做精准适配，预留合理的装配公差，确保电芯装入后既不会出现松脱晃动，也不会因过盈量过大导致装配困难或电芯外壳损伤。支架整体采用模块化拼接设计思路，侧边设置有可互相嵌合的卡扣与定位凸台结构，可根据电池包的串并联需求，沿横向、纵向自由拼接扩展，灵活适配不同容量、不同排布方式的锂电池包组装需求。每个电池容纳腔的底部都设计有十字形镂空支撑结构，该结构一方面可以承托电芯底部，避免电芯从支架下方滑脱，另一方面可以为电芯工作时的热量散发预留流通通道，降低电池包工作时的积热风险，同时镂空结构也能减少支架本身的材料用量，降低生产制造成本。支架的侧壁做了等距分布的加强筋设计，在不增加整体壁厚的前提下大幅提升支架的结构强度，避免组装或使用过程中受挤压出现形变断裂，同时加强筋之间的凹槽也可以作为电池包布线的走线槽，方便镍片、导线的规整排布，让电池包内部走线更加整洁有序，降低线路短路的风险。建模过程中对所有棱角位置都做了圆角过渡处理，既可以避免生产注塑时出现应力集中导致的开裂问题，也能防止组装过程中尖锐边角划伤操作人员、划破电芯外皮或导线绝缘层。材质设定上选用常规的阻燃ABS工程塑料，该材料具备优异的绝缘性能与阻燃特性，同时有足够的结构韧性，能够满足电池支架的使用安全要求，渲染阶段采用哑光深灰色塑胶材质，还原产品真实的量产质感，对结构的衔接处、加强筋位置做了光影强化，清晰展示各部分的结构细节与装配逻辑。该支架主要面向电动自行车、小型储能设备、移动电源等产品的锂电池包组装场景，设计时充分考虑了实际组装的操作便利性与使用安全性，结构简洁实用，具备很强的量产可行性。
