单节18650锂电池组合固定支架结构设计

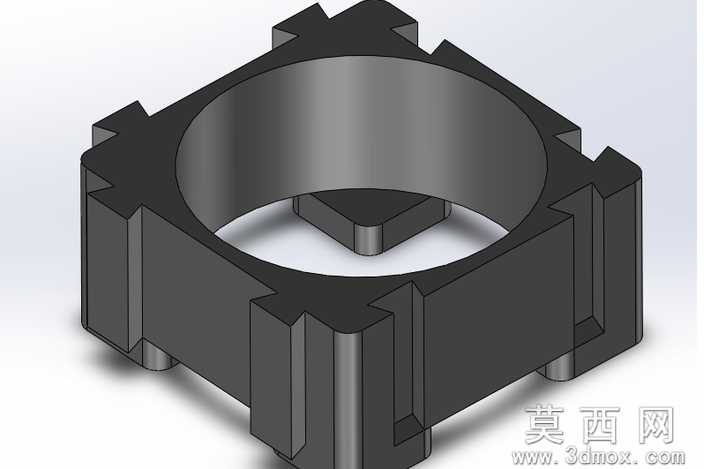

本作品为单节18650圆柱锂电池配套的组合式固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循18650电芯的标准外形尺寸，对支架的内圈限位结构做了精准的尺寸匹配，确保电芯装入后不会出现径向晃动、轴向窜动的问题，适配常规动力与储能类18650电芯的装配需求。模型渲染阶段采用哑光黑色硬质塑胶材质，还原了该类支架常用的阻燃ABS/PC注塑材质的视觉质感，通过光影调整清晰呈现出支架的边角倒角、加强筋结构、拼接卡扣的细节特征，让整体结构展示更具真实感。从结构设计来看，支架主体为环形承托结构，内圈设置有底部承托凸台，可对电芯底部形成稳定支撑，避免电芯直接接触电池包底板造成磨损；外圈均匀分布多组凹凸拼接卡扣结构，可实现同型号支架之间的多方向拼接组合，能够根据电池包的串并联需求灵活组合成不同排布规格的电芯固定阵列，适配不同容量、不同电压等级的电池包组装需求；支架侧壁设置有纵向加强筋，在不增加整体壁厚的前提下大幅提升了支架的结构强度，避免组装、使用过程中受挤压出现开裂变形，同时也能在相邻电芯之间形成均匀的散热间隙，提升电池包工作过程中的散热效率。设计过程中充分考虑了注塑生产的工艺可行性，所有边角均做了圆角过渡处理，避免出现应力集中的尖角结构，同时预留了均匀的壁厚，防止注塑成型时出现缩痕、缺料等问题；拼接卡扣的尺寸做了公差适配设计，确保拼接后拆装方便同时连接牢固，不会在电池包使用过程中出现松脱。该支架主要应用于各类需要组装18650电芯的电池包场景，能够为电芯提供可靠的固定与防护，提升电池包整体的结构稳定性与组装效率，可直接用于后续的结构验证、注塑开模参考以及电池包整体方案设计。
