高精度车床三爪自定心卡盘夹头结构

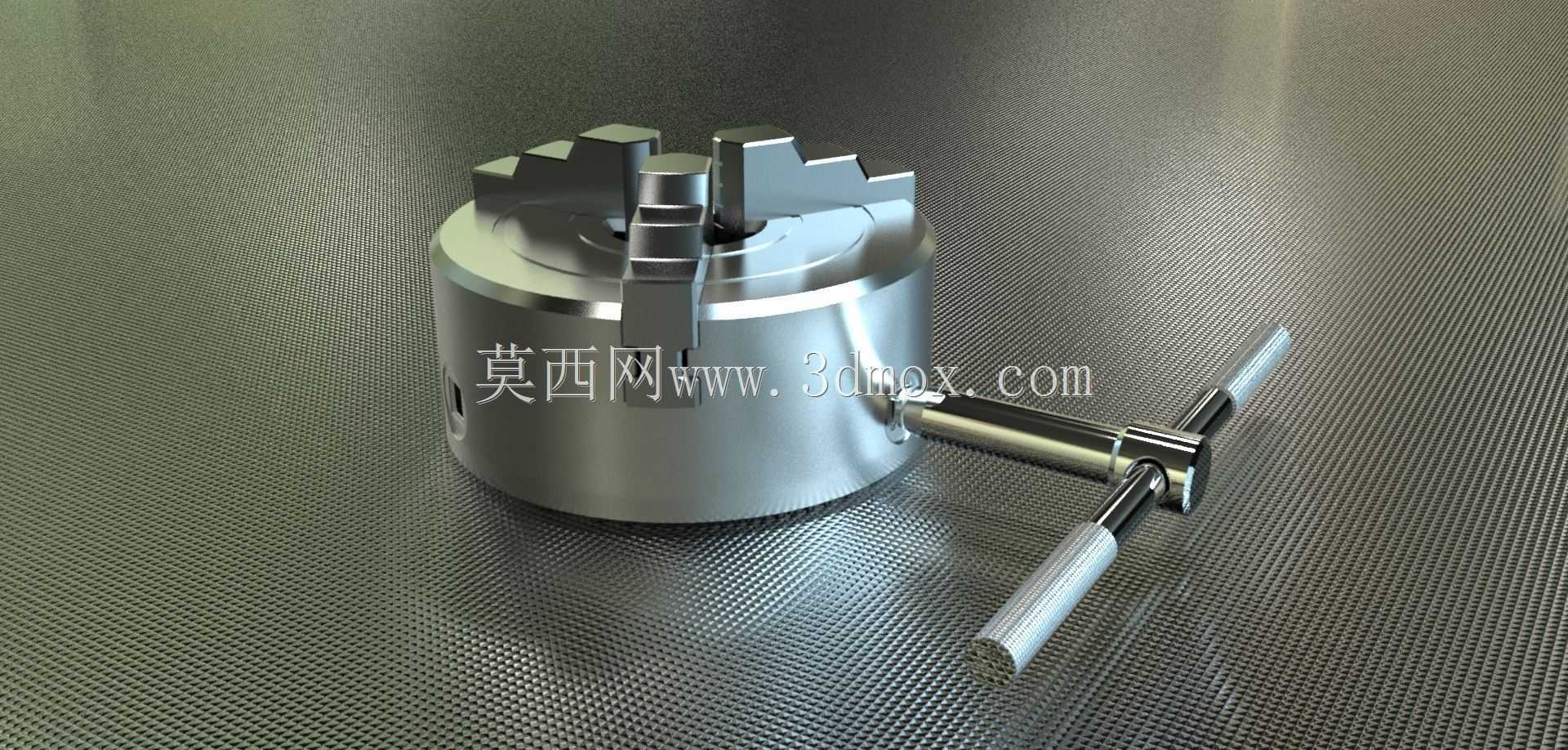

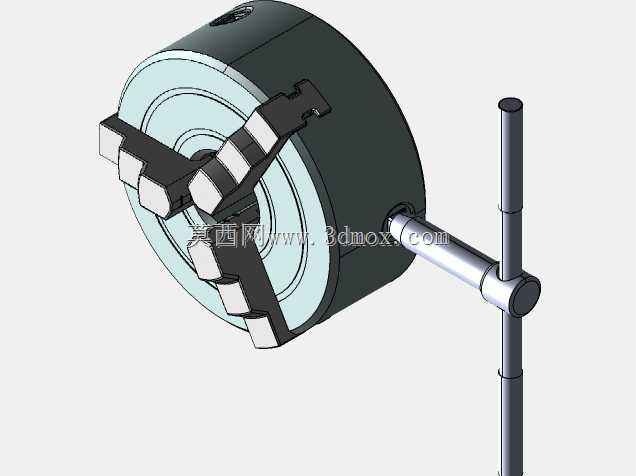

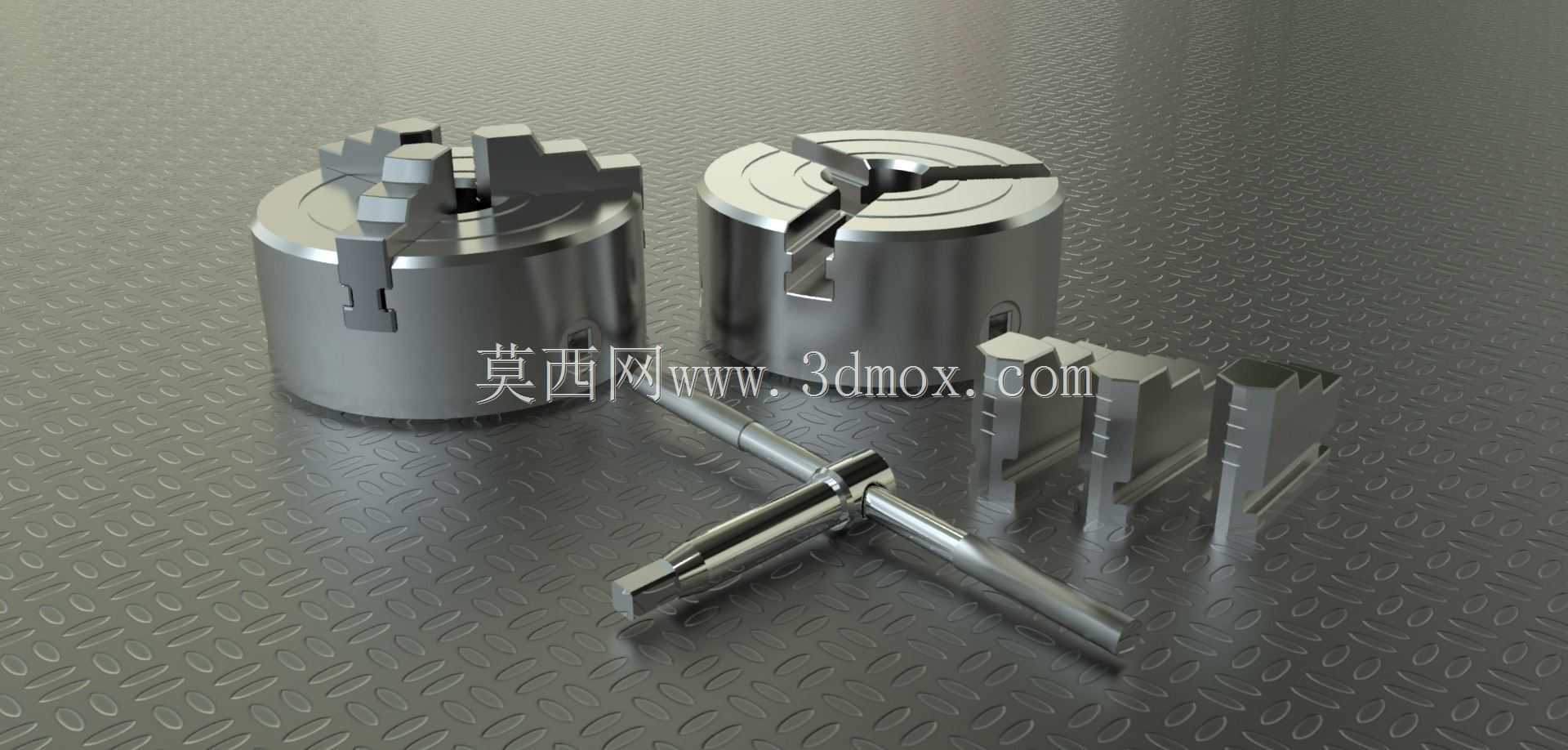

这套车床夹头是车床加工环节核心的工件装夹执行部件，主要适配普通卧式车床、数控车床的主轴端装夹需求，覆盖轴类、盘类、小型异形回转件的装夹场景，在金属切削加工、小批量零件试制、职业院校机加工实训、机修车间零件修配等场景中都承担着关键的装夹定位作用。实际加工过程中，夹头通过自身的定心结构同步驱动卡爪径向移动，在装夹时自动完成工件的中心找正，大幅降低人工找正的辅助工时，同时保证工件回转轴线与车床主轴轴线的同轴度，减少加工过程中的圆度、圆柱度误差，提升零件加工的尺寸精度与形位公差合格率。从功能特性来看，这套夹头配套有不同规格的正反卡爪，正爪可装夹直径较小的棒料、轴类工件，反爪可撑开装夹内径较大的盘套类工件，配套的卡爪扳手可通过伞齿轮传动结构驱动盘丝转动，带动三个卡爪同步做径向进给，装夹行程覆盖常规车床加工的常见工件尺寸范围，卡爪工作面做了防滑齿形处理，装夹时可提供足够的夹持摩擦力，避免重切削时工件出现打滑、移位的问题，夹头本体采用高强度合金结构钢打造，关键传动面做了淬硬处理，长期使用下磨损量小，装夹精度保持性好。设计过程中，首先匹配对应车床主轴的端部连接尺寸，保证夹头与主轴的连接定位基准重合，避免安装带来的附加误差；内部盘丝的螺距、卡爪的啮合齿形经过反复校核，保证三个卡爪的移动同步性偏差控制在极小范围内，同时预留了足够的卡爪行程冗余，避免装夹极限尺寸工件时出现卡爪脱开、传动卡死的问题；夹头外轮廓做了圆角过渡处理，高速回转时可减少空气扰动带来的振动，同时避免尖锐棱角带来的操作安全隐患。安装边界上，夹头的后端连接止口、锁紧螺栓孔位完全匹配对应规格车床的主轴前端法兰尺寸，安装时无需额外加工转接件即可直接装配，夹头的最大回转外径适配车床的主轴通孔与床身最大回转直径参数，不会出现夹头回转时与床身、刀架发生干涉的问题，卡爪完全伸出时的最大夹持直径、完全缩回时的最小夹持直径覆盖常规加工的工件尺寸区间，可满足绝大多数中小型回转零件的装夹需求，无需频繁更换不同规格的装夹夹具，有效提升车床的加工适配性与换产效率。
