立式砂带磨削打磨设备结构设计

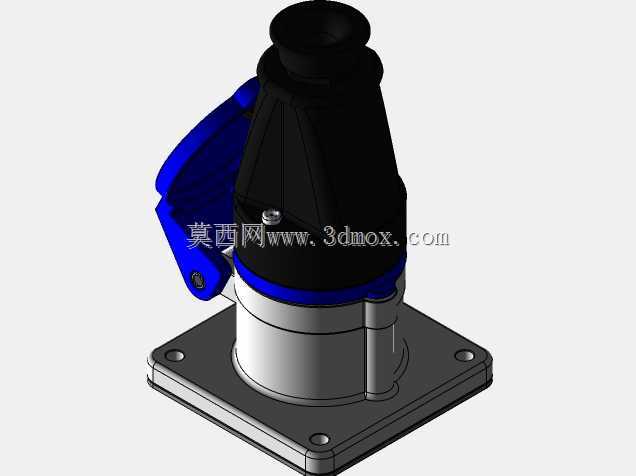

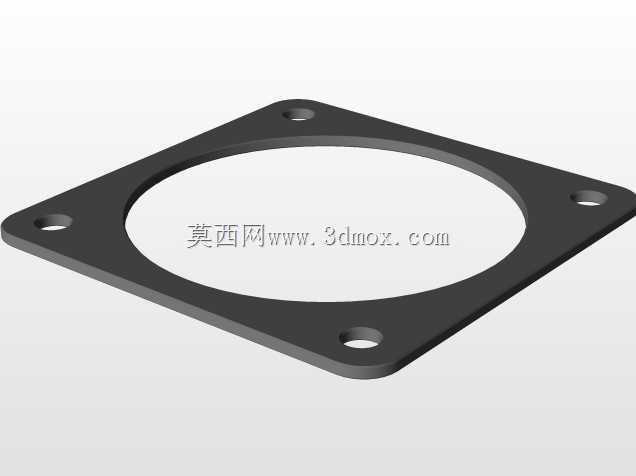

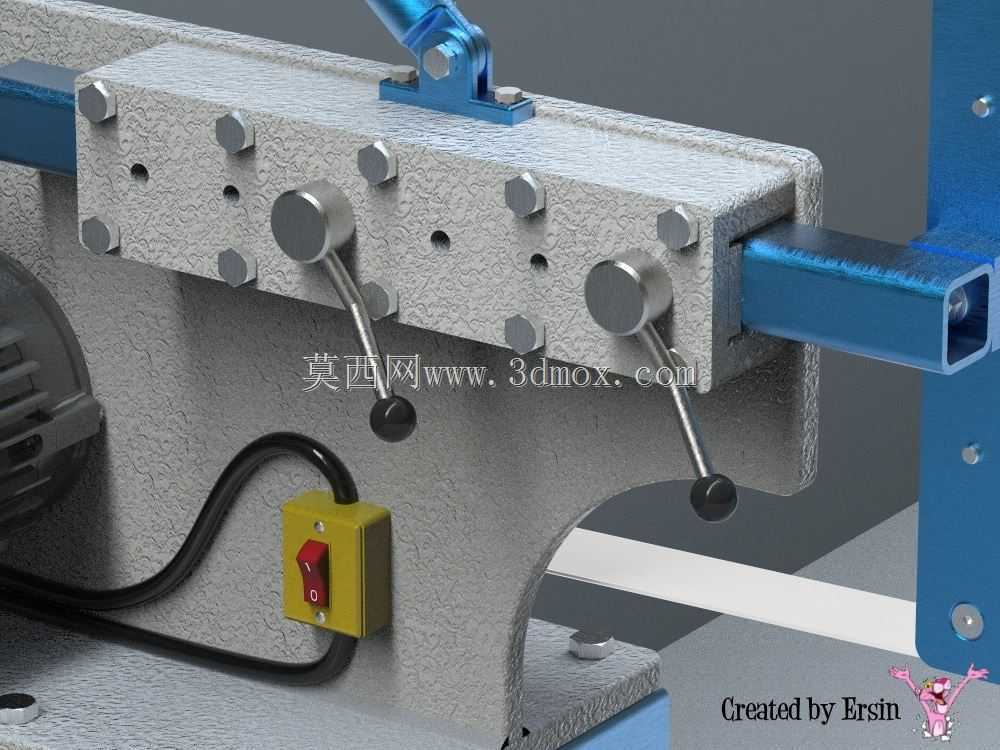

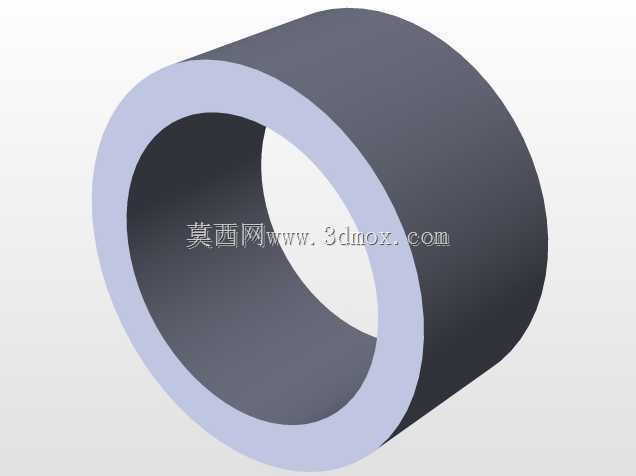

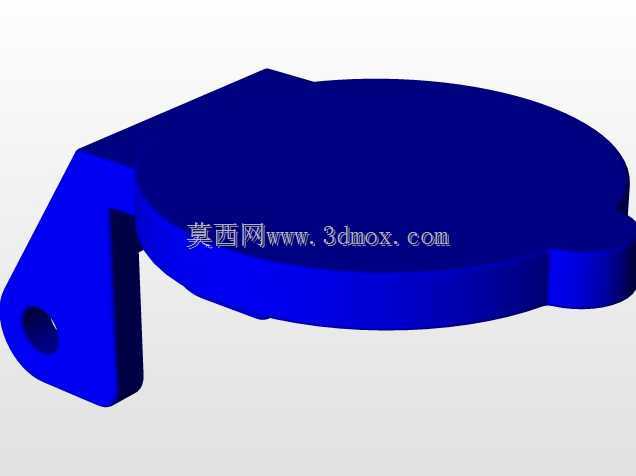

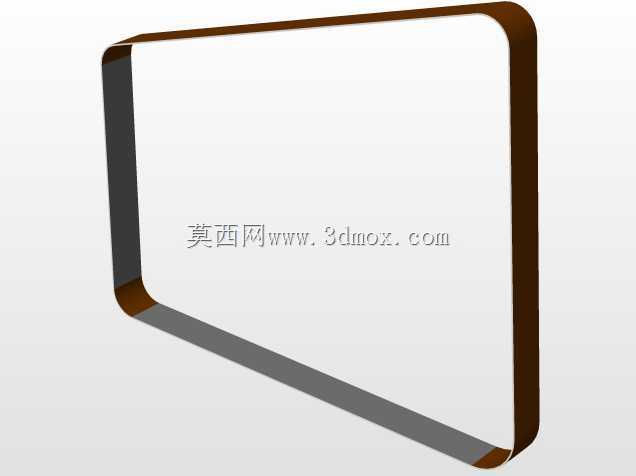

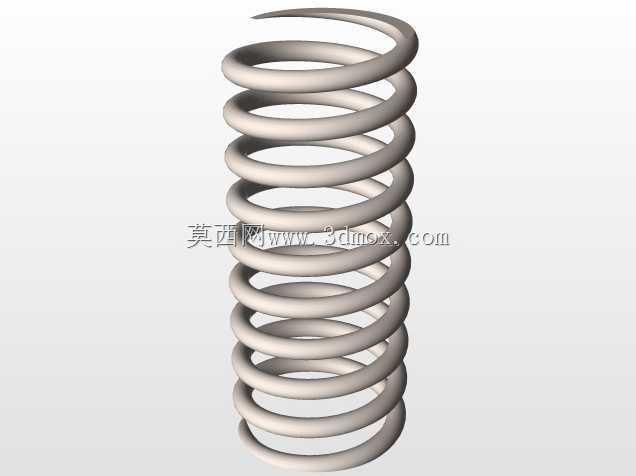

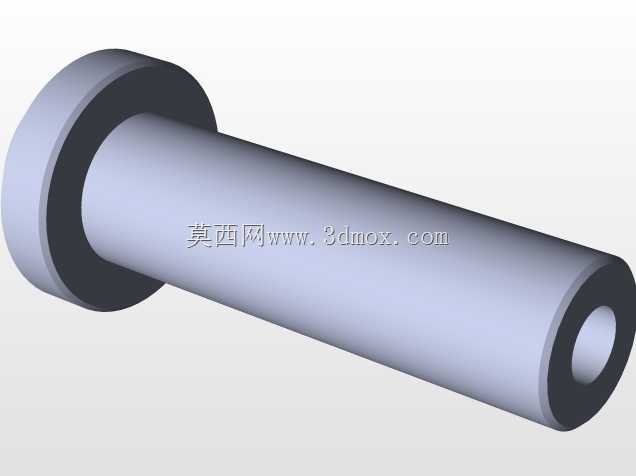

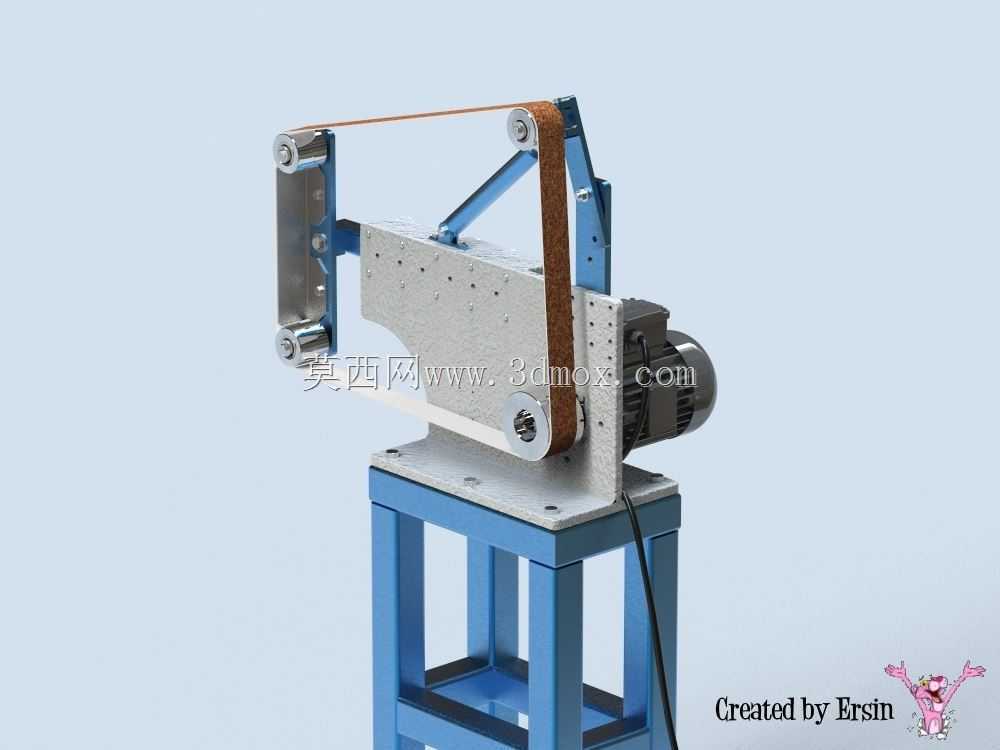

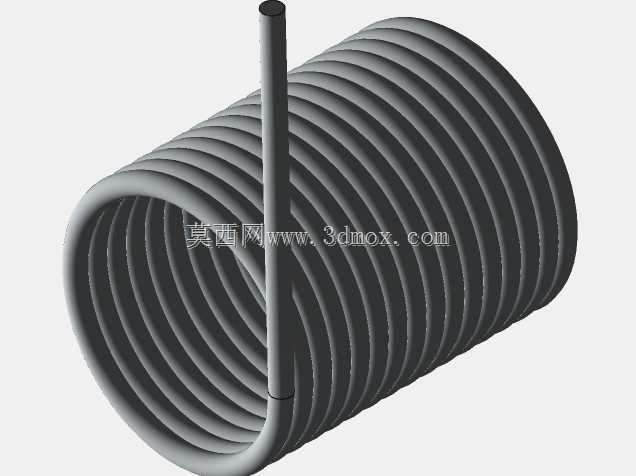

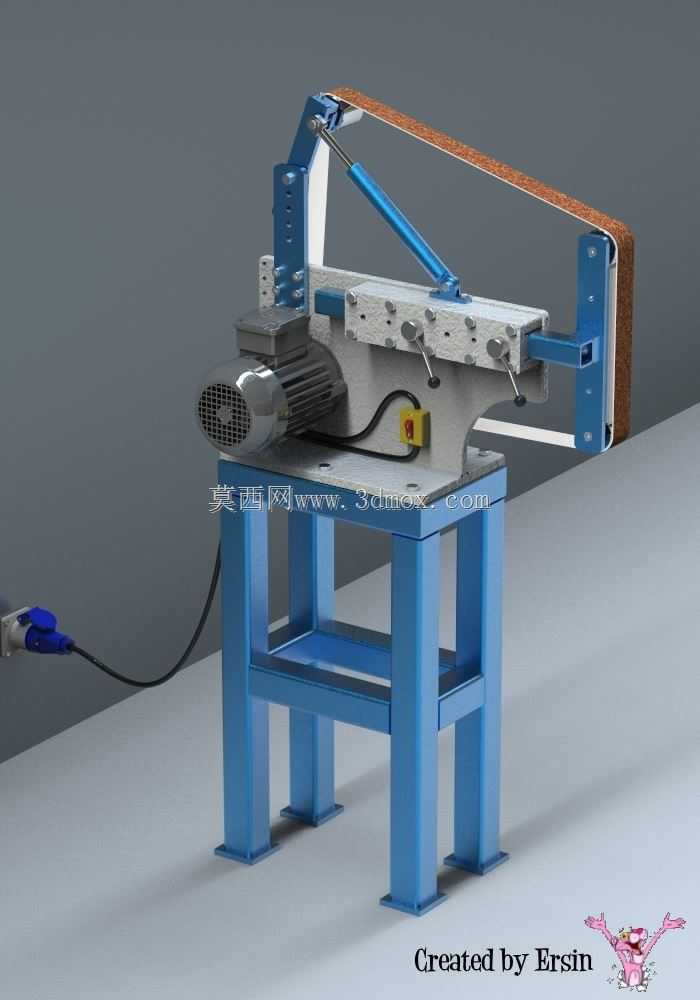

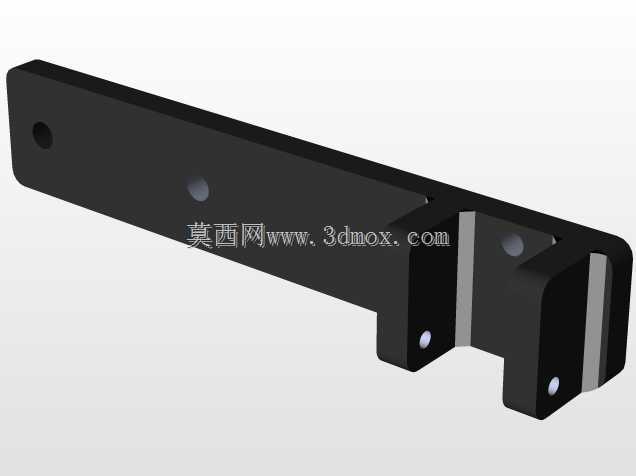

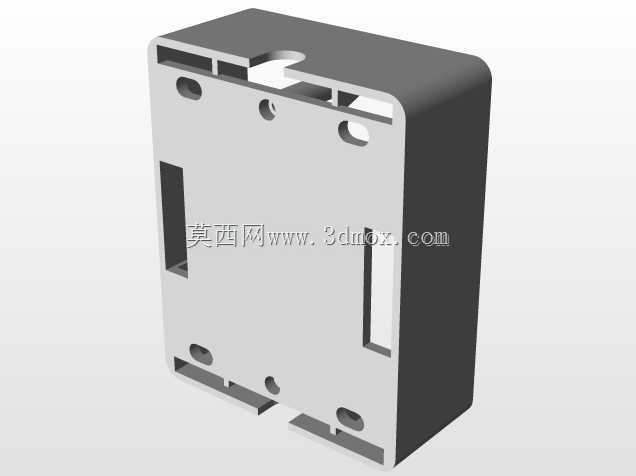

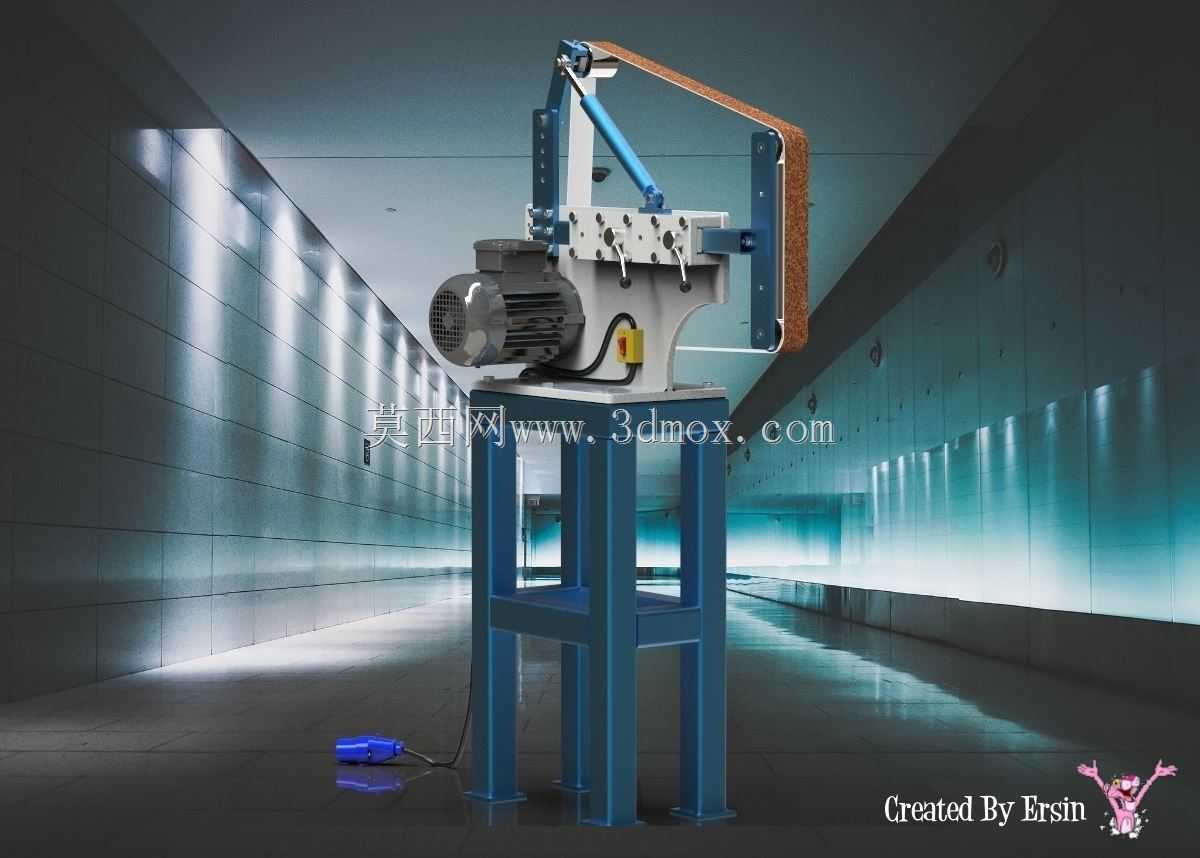

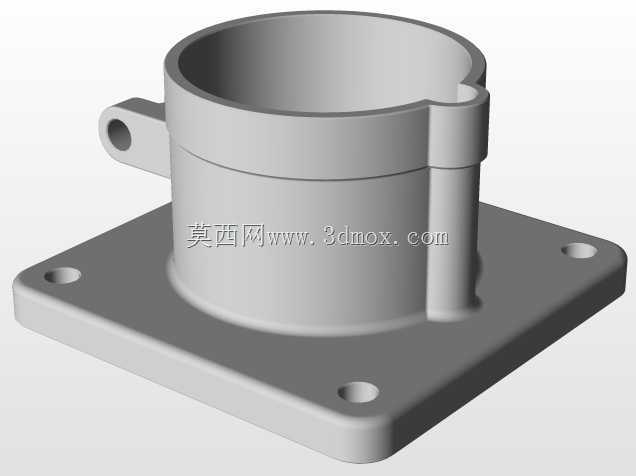

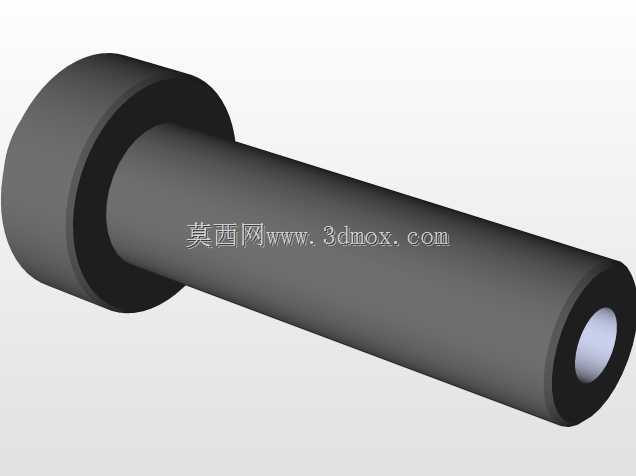

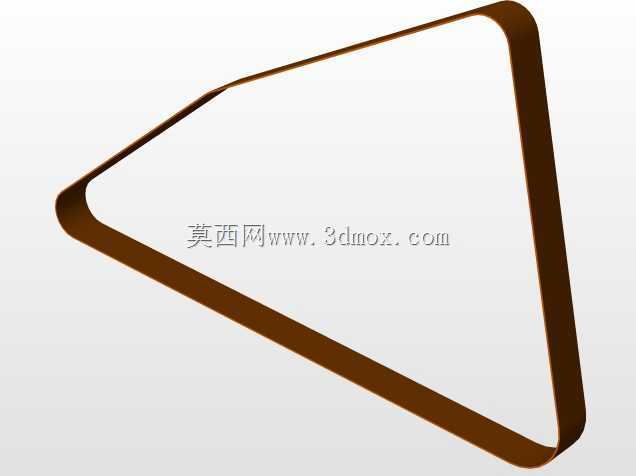

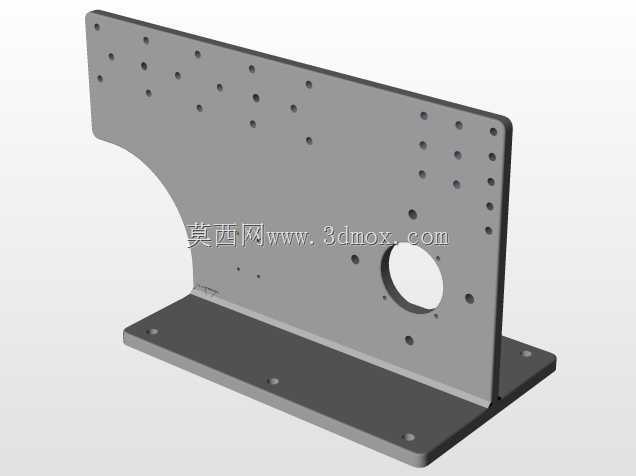

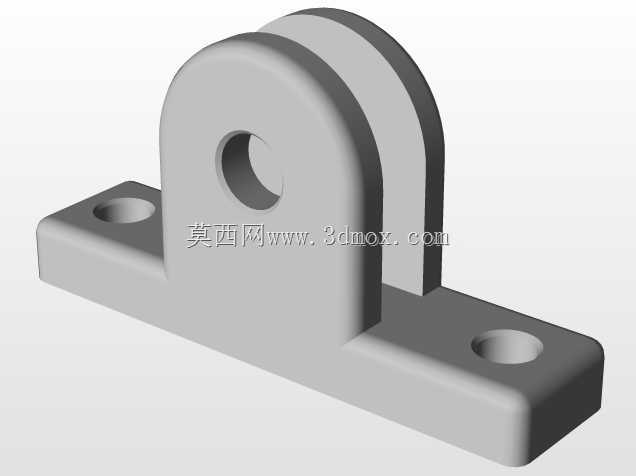

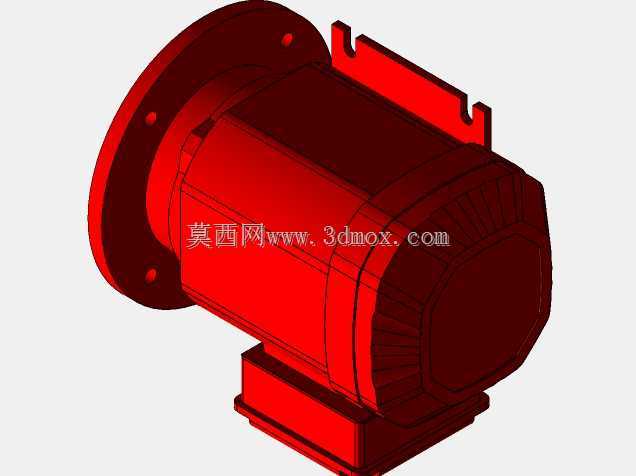

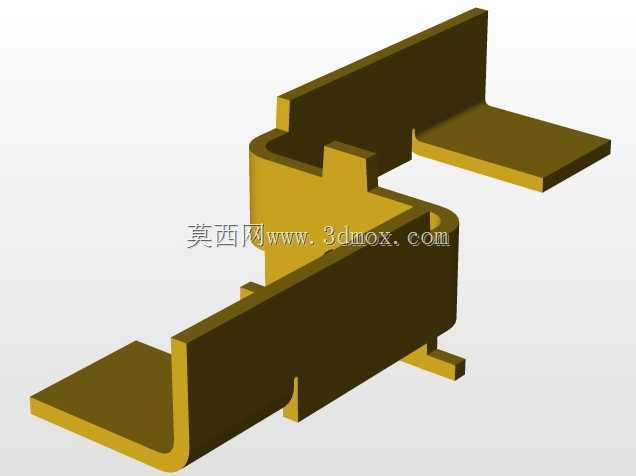

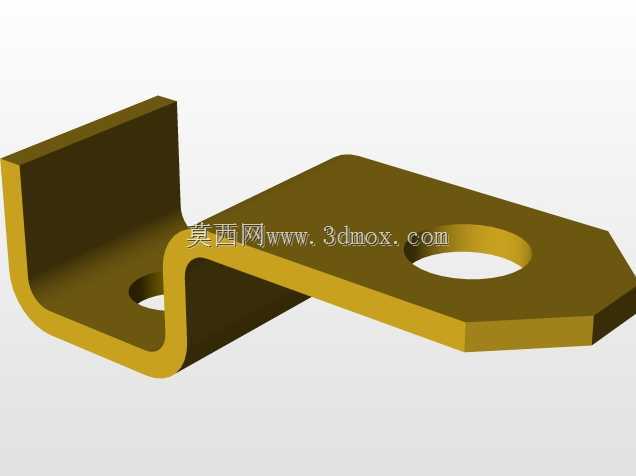

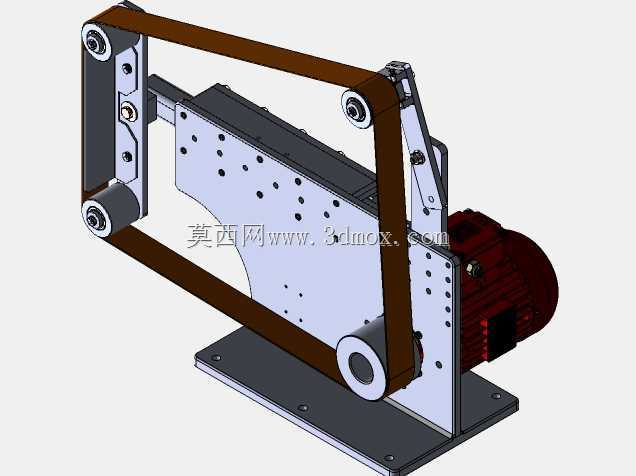

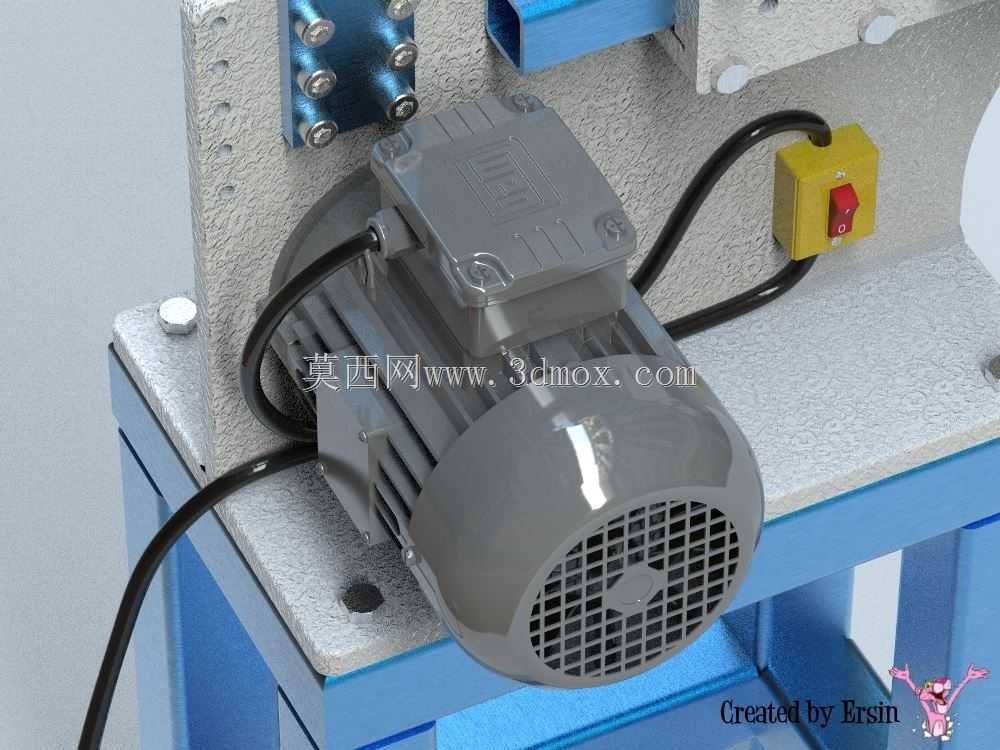

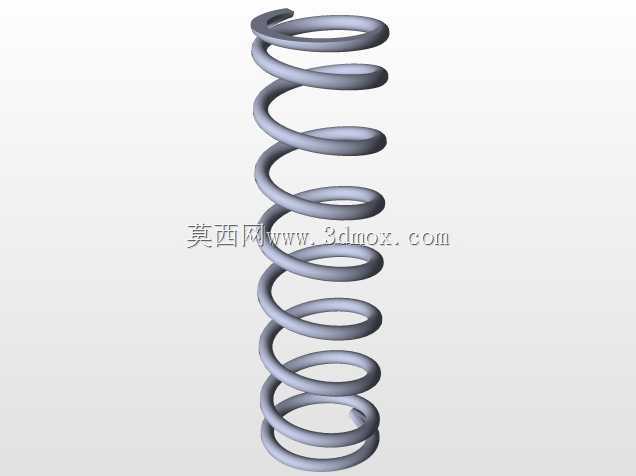

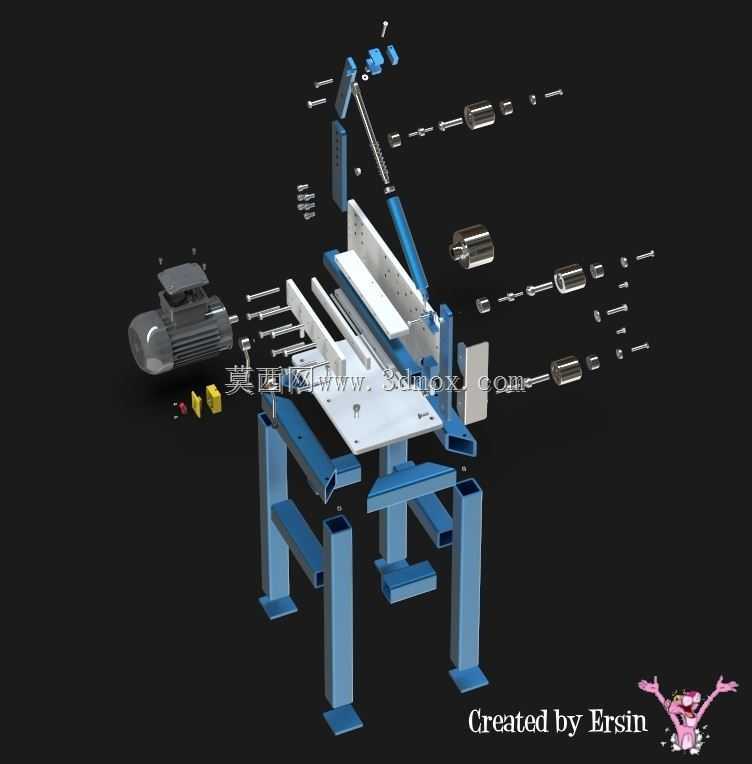

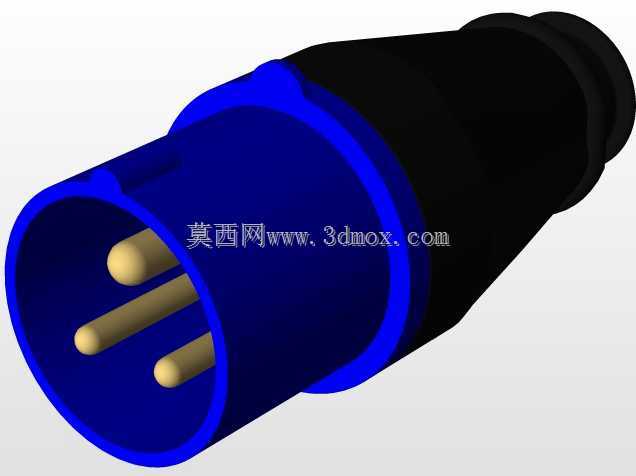

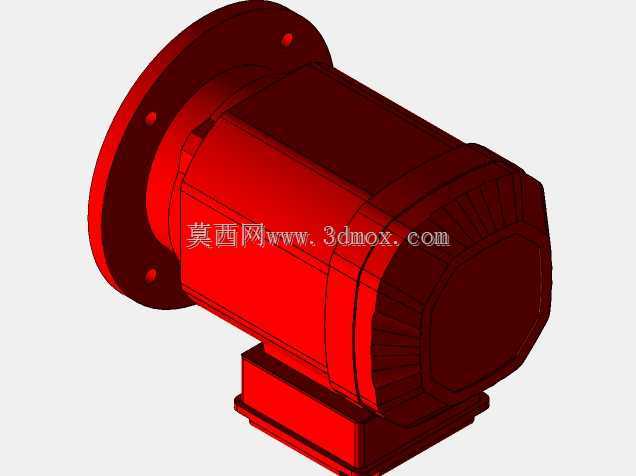

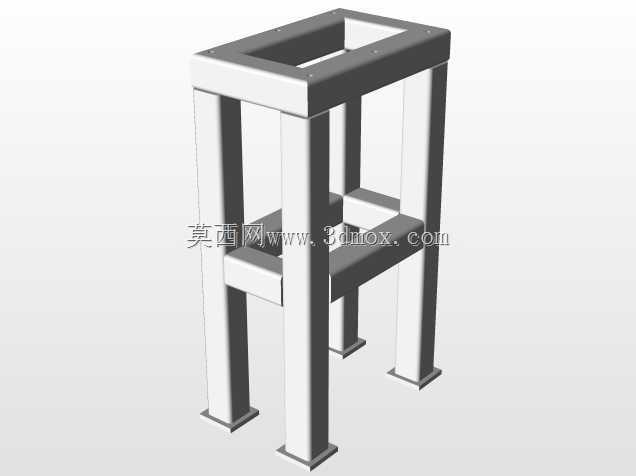

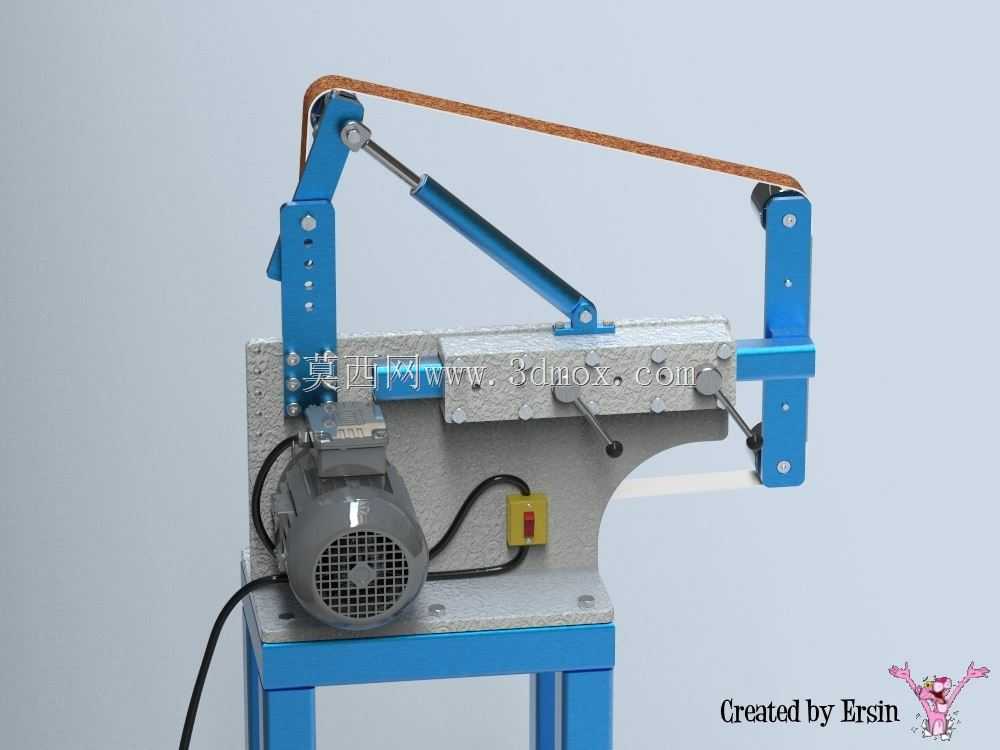

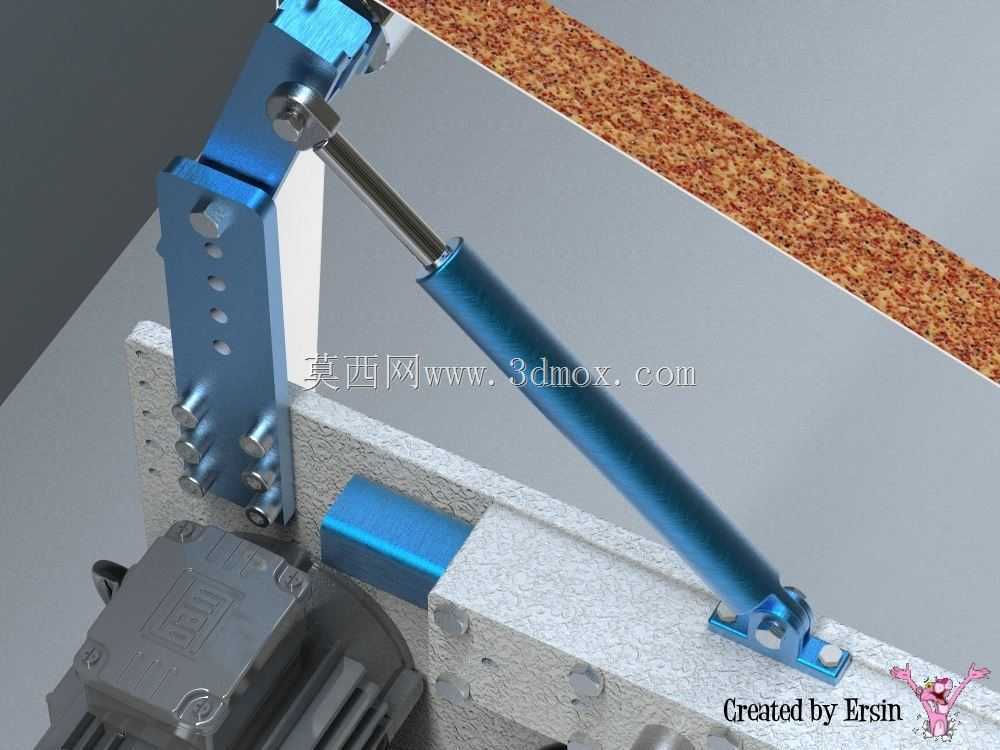

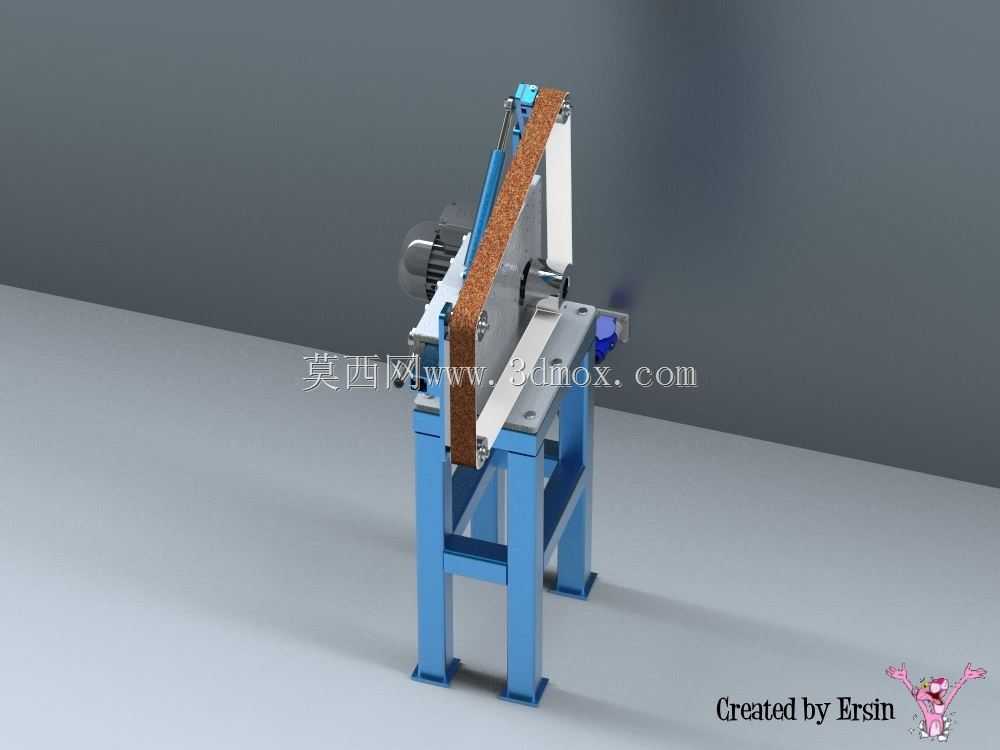

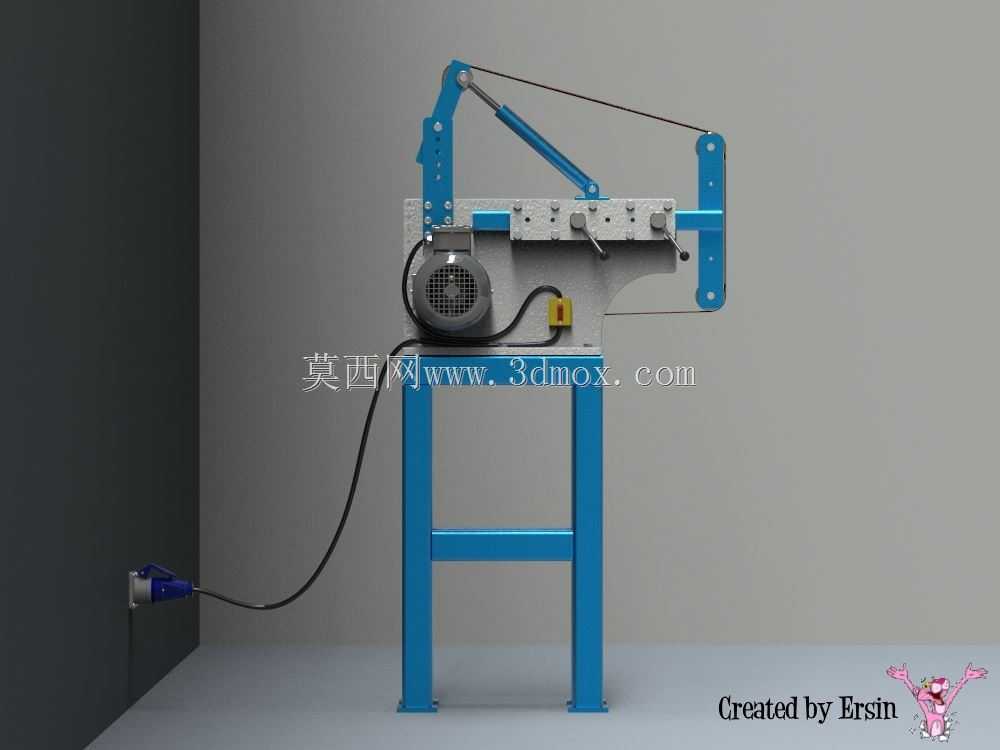

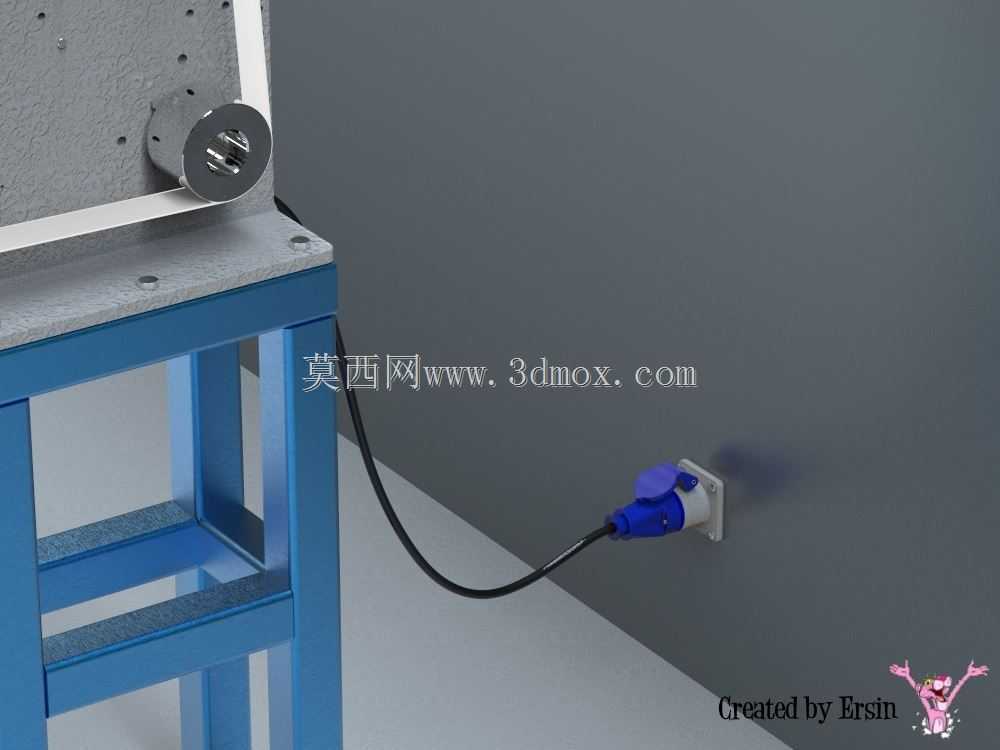

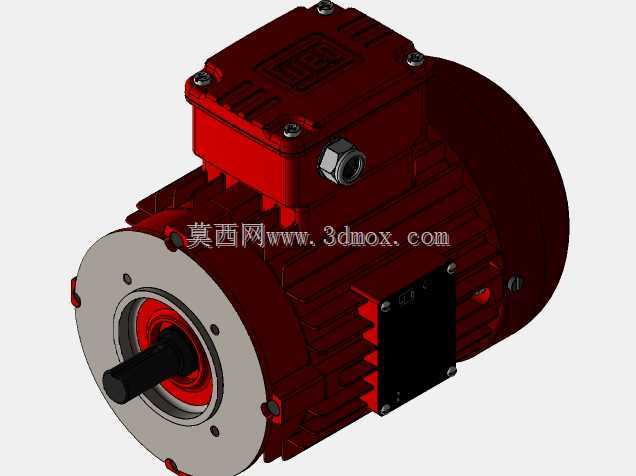

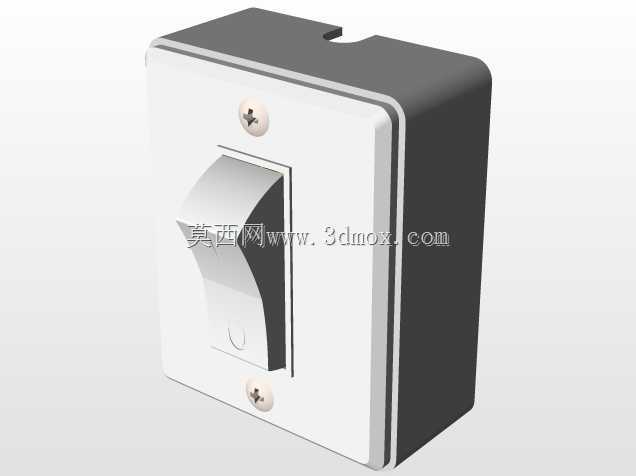

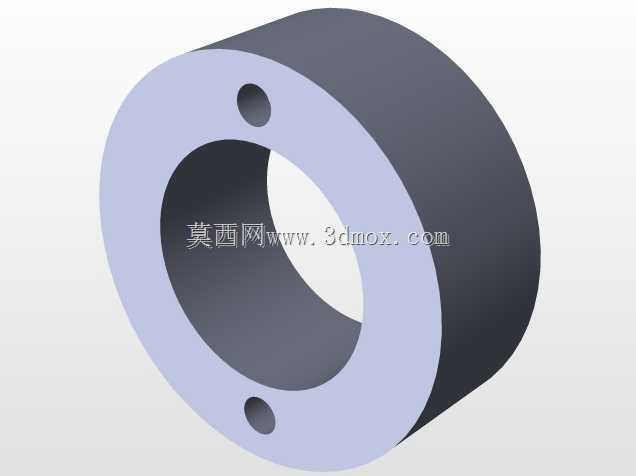

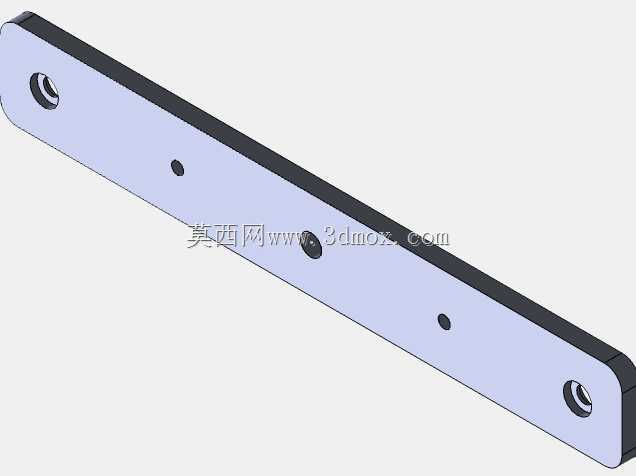

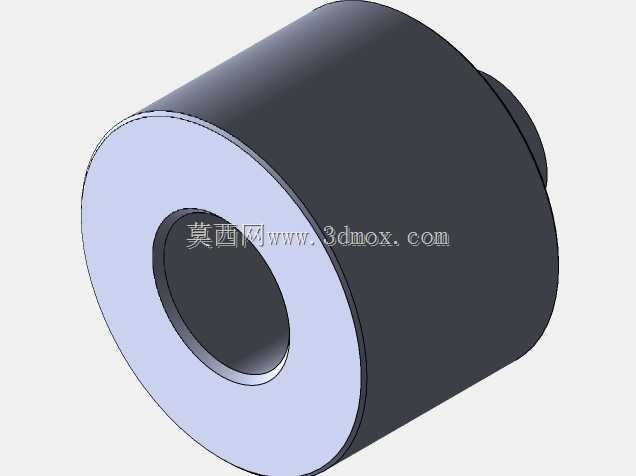

这款立式砂带打磨设备主要面向五金加工、小型金属构件制造、五金维修、职业院校实训教学等场景使用，可完成小型金属工件的去毛刺、平面磨削、焊缝打磨、刃口修磨、表面除锈抛光等加工作业，相比传统手持角磨机打磨，设备固定安装的结构能大幅降低操作人员的劳动强度，提升打磨作业的稳定性与加工一致性，减少手持打磨带来的振动手臂劳损问题，同时也能避免手持打磨时工件固定不稳导致的加工偏差与安全隐患。设备整体采用立式落地安装结构，底部为方管焊接成型的四腿支撑机架，机架下部设置横向连接方管形成稳定的框架结构，保证设备高速运行时的整体刚性，避免磨削作业时机身产生晃动影响加工精度，机架底部可通过膨胀螺栓与地面固定，适配车间固定工位的长期安装使用，整体安装占地尺寸紧凑，不需要过大的作业空间，适合小型加工车间、实训工位的布局摆放。设备上部为核心磨削工作单元，驱动端采用卧式安装的三相异步电机提供动力，动力通过皮带轮组传递到主动砂带辊，带动环形砂带做高速回转运动，砂带张紧结构采用气弹簧辅助的可调张紧机构，可快速完成砂带的更换与张紧度调节，保证砂带运行时不会出现打滑、跑偏的问题，砂带工作面设置有可调角度的靠板结构，操作人员可根据工件的打磨角度需求调整靠板的倾斜角度，适配平面、斜面、小弧度曲面的打磨作业需求，设备侧面设置有启停控制开关与电源接线端口，接线端采用标准工业插座连接，方便设备的电源接驳与日常维护。设计过程中重点优化了工作区域的操作空间，砂带外露的工作段预留了足够的工件操作距离，既可以完成小型零件的手持打磨作业，也可以配合简易工装完成小型批量零件的定位磨削，机架的高度设计符合人体站立操作的舒适高度，操作人员长时间作业也不容易产生疲劳，整体结构拆解装配逻辑清晰，各部件连接位置都预留了标准的安装孔位，既方便设备的生产组装，也便于后期易损件的更换维护，砂带、皮带、电机这些常规易损件都采用市面通用标准规格，不需要定制特殊配件，降低了设备的后期使用维护成本。设备的动力参数适配常规小型磨削作业的需求，运行时砂带线速度适配普通碳钢、不锈钢、铝合金等常见金属材料的打磨加工需求，既可以完成粗磨工序的大余量去除，也可以更换细粒度砂带完成精磨抛光工序，一机多用适配多工序的打磨作业需求。
