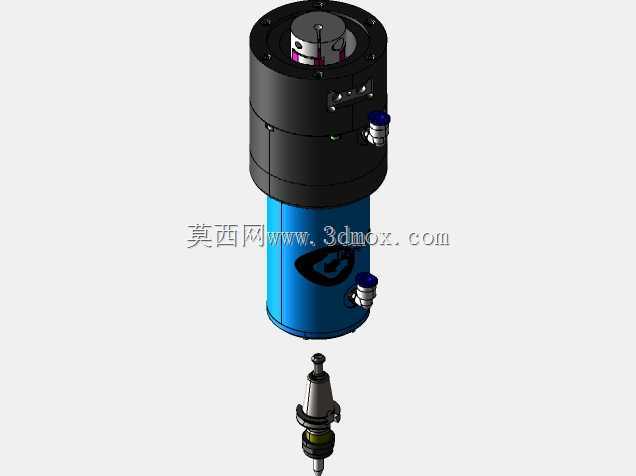

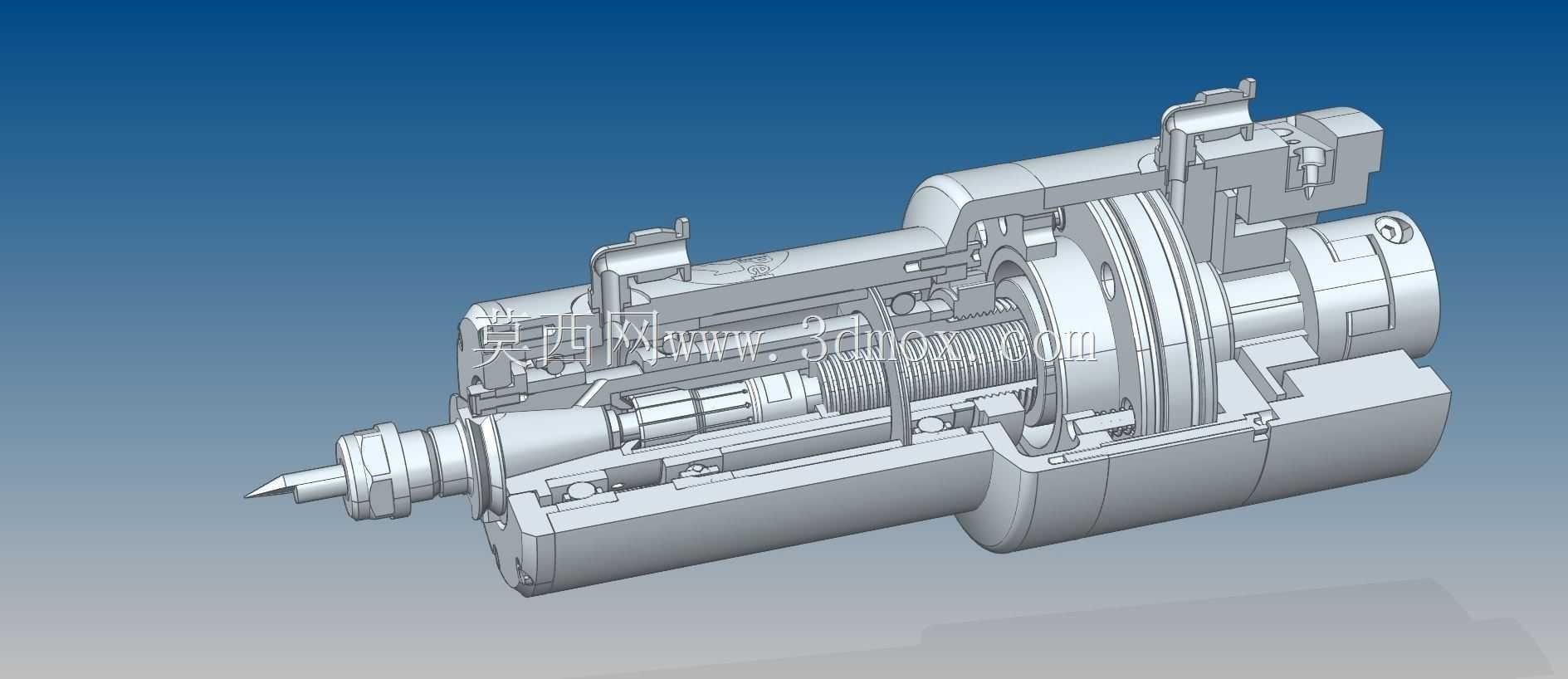

加工中心自动换刀主轴内部结构设计

这款自动换刀主轴是数控加工中心实现多工序连续加工的核心功能部件，主要应用于立式、卧式镗铣加工中心以及高速钻攻中心设备中，承担加工过程中刀具自动夹持、旋转切削输出、工序间刀具自动更换的核心功能，能够在单台设备上完成铣削、钻孔、镗孔、攻丝等多道加工工序，大幅减少工件装夹次数，提升复杂零件的加工精度与生产效率，是高端数控装备实现自动化加工不可或缺的核心组件。从功能特性来看，该主轴集成了刀具自动夹紧机构、碟簧复位组件、打刀驱动结构、主轴旋转支撑单元以及冷却辅助通路，内部采用多层嵌套的结构布局，将动力传输、刀具夹持、换刀驱动、冷却润滑等功能模块整合在同一主轴壳体内，既保证了主轴高速旋转时的动平衡精度，又能在换刀指令触发时快速完成松刀、卸刀、装刀、夹紧的整套动作，整套换刀流程可在数秒内完成，有效缩短非加工等待时间。设计过程中，工程师充分考虑了主轴的刚性与换刀可靠性的平衡，主轴前端采用高精度角接触轴承组配对安装，可承受切削过程中的径向与轴向复合载荷，保证重切削工况下的主轴稳定性；内部的刀具夹紧机构采用碟形弹簧提供持续夹紧力，即使在动力中断的情况下也能保持刀具夹持状态，避免刀具脱落引发安全事故；打刀机构采用内置式驱动设计，与外部打刀缸配合时可实现平稳的松刀动作，减少对轴承的冲击载荷，延长主轴整体使用寿命。在外形尺寸与安装边界方面，该主轴采用圆柱形主体壳体设计，壳体外部预留有标准的安装定位法兰面，可直接匹配加工中心主轴箱的安装接口，主轴轴向长度经过优化设计，既预留了内部打刀行程的足够空间，又不会过度占用Z轴的运动行程；主轴前端的刀具接口采用通用标准锥度设计，可适配对应规格的标准数控刀具，无需额外定制转接部件；壳体侧面预留有冷却、润滑以及气密封接口，可直接对接设备的冷却润滑系统，安装时只需保证主轴轴线与工作台面的垂直度精度，即可完成装配调试，适配多数常规规格的数控加工中心设备安装需求。
