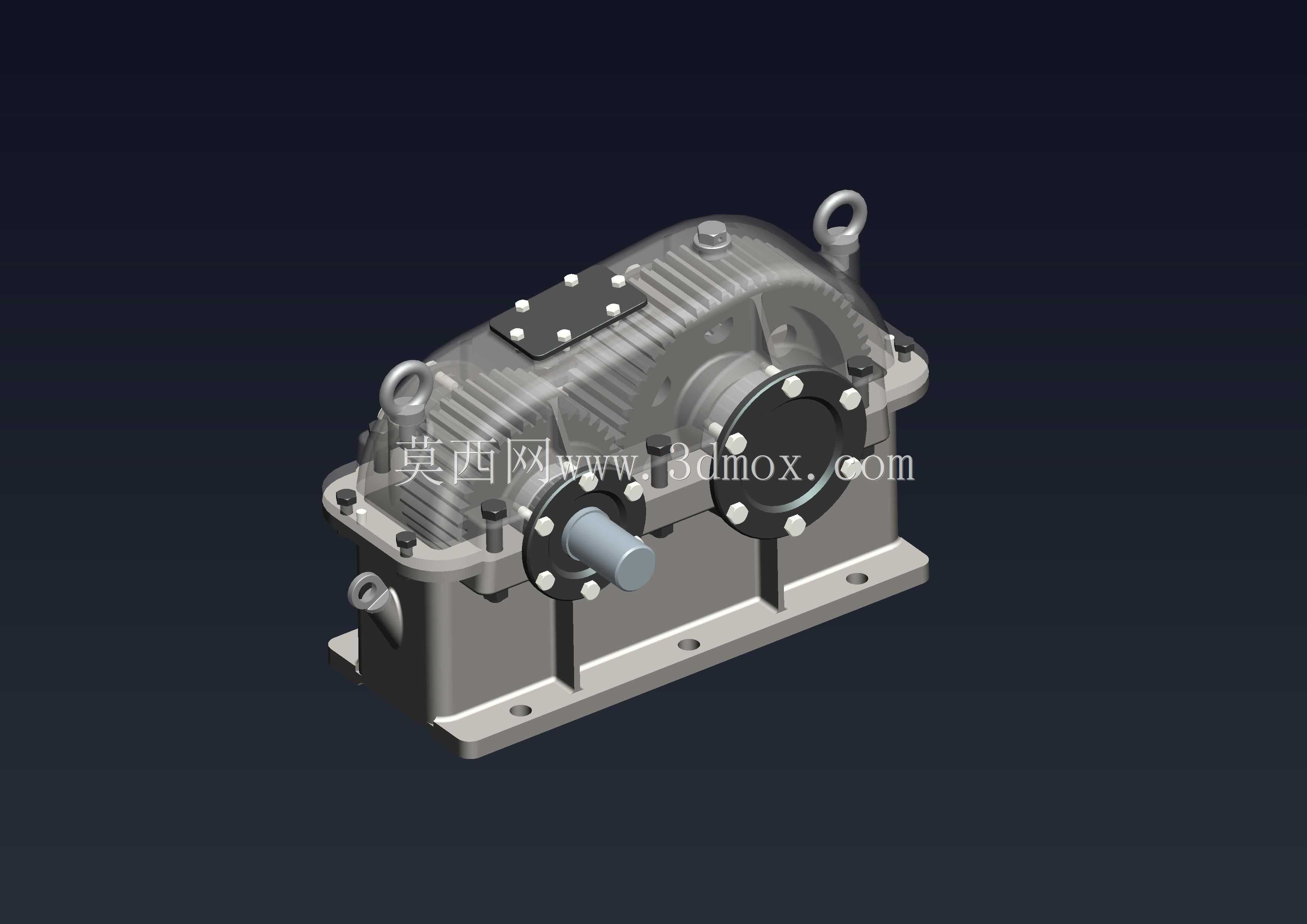

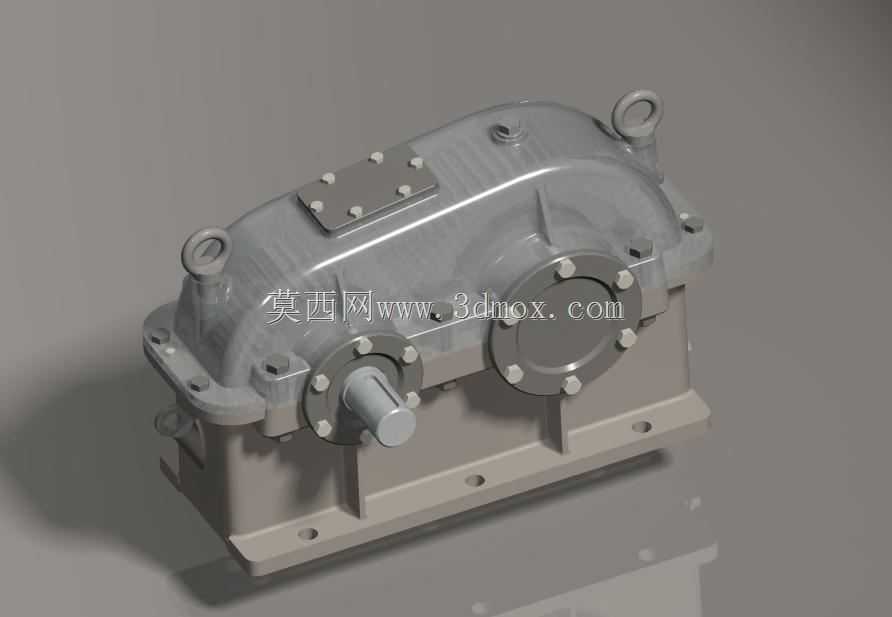

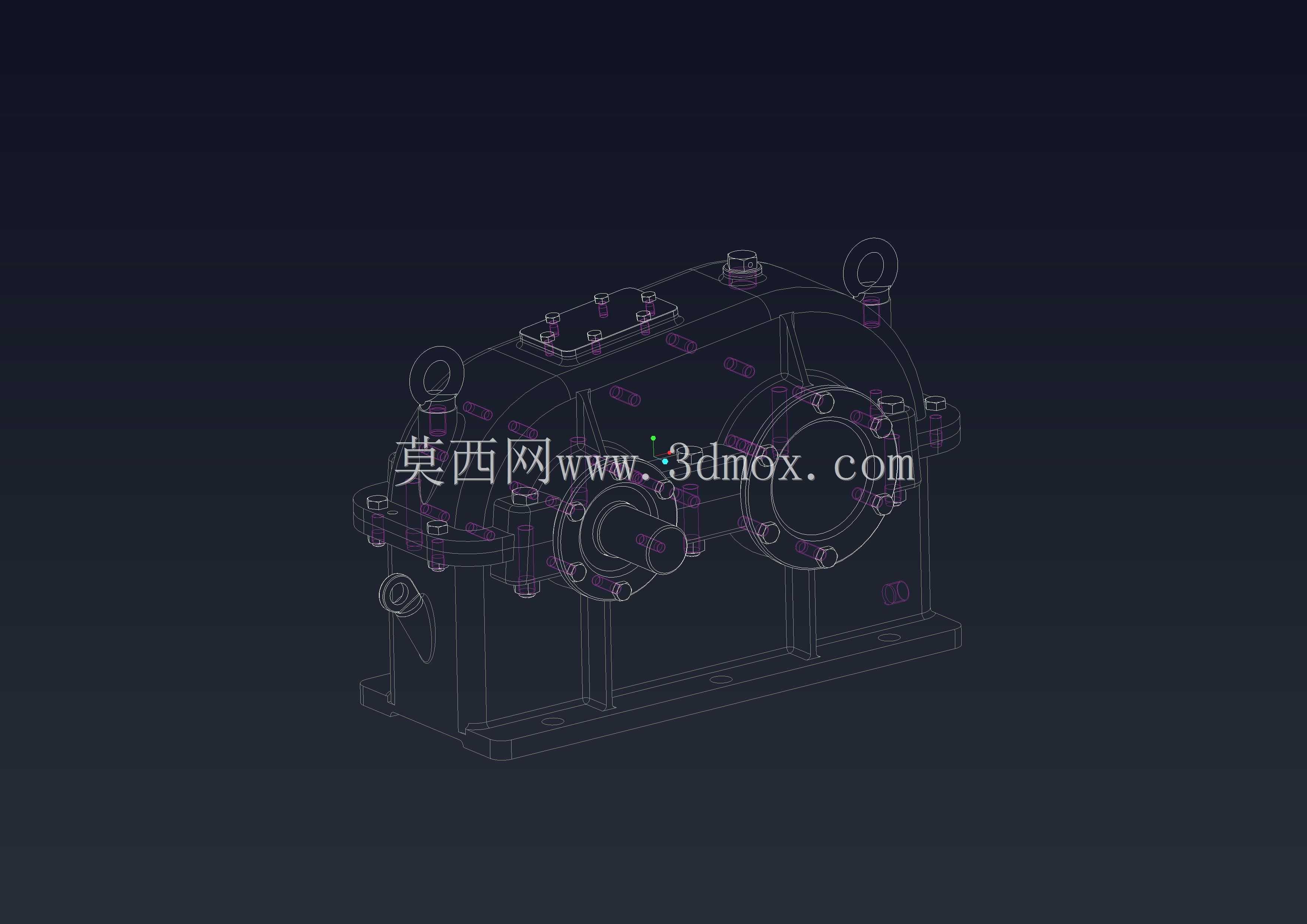

单级闭式圆柱齿轮传动减速箱结构

这款单级齿轮减速箱是工业动力传输系统中的核心配套部件，主要应用在需要对原动机输出转速做固定比例降低、同时提升输出扭矩的常规传动场景中，覆盖轻工输送线、小型物料搅拌设备、农用加工机具、普通机床进给机构等对传动精度要求适中、负载平稳的通用工业领域，作为动力源与执行端之间的扭矩转换单元，承担匹配转速、传递扭矩、保护动力单元的核心作用。

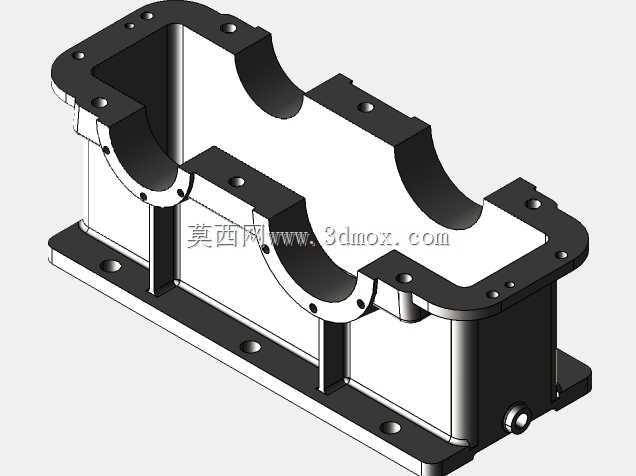

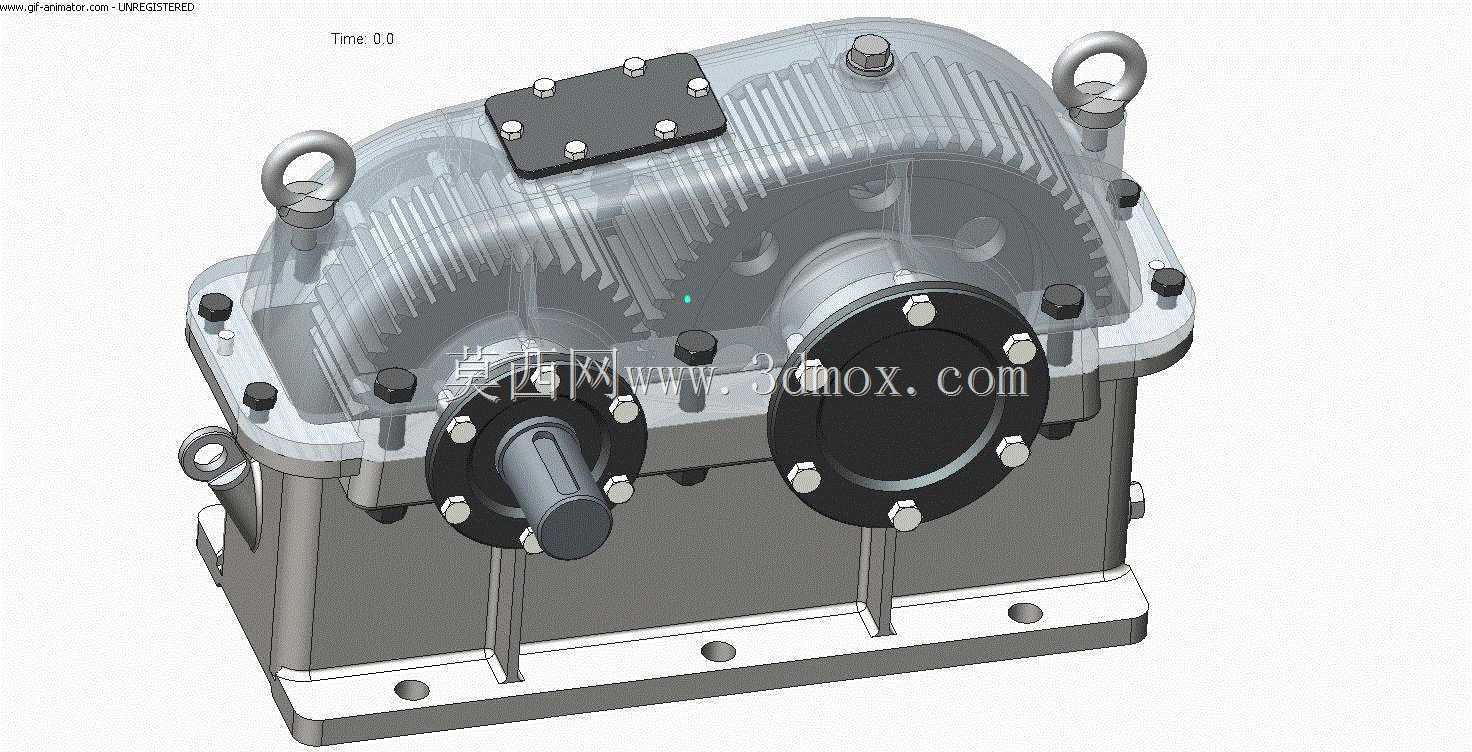

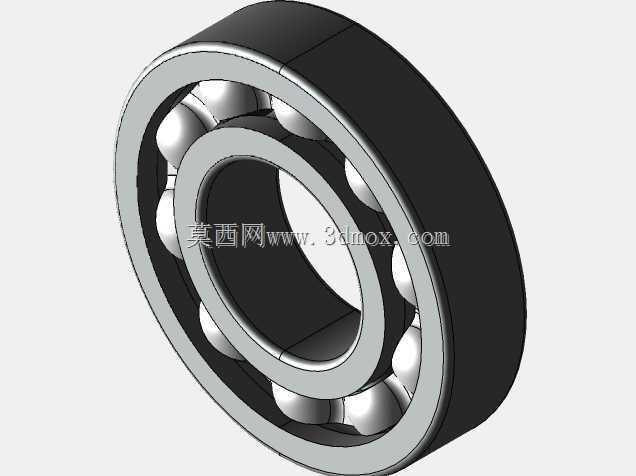

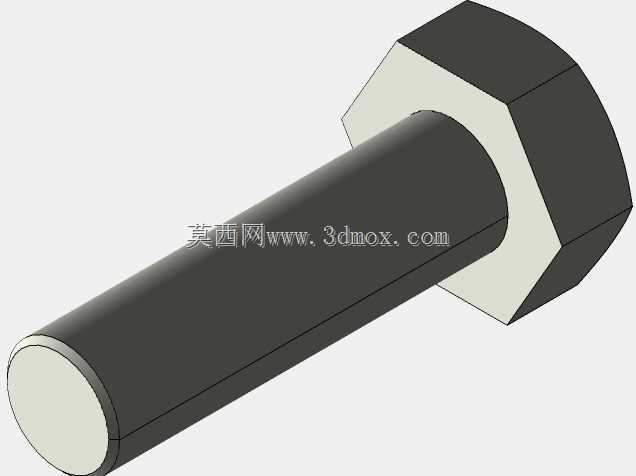

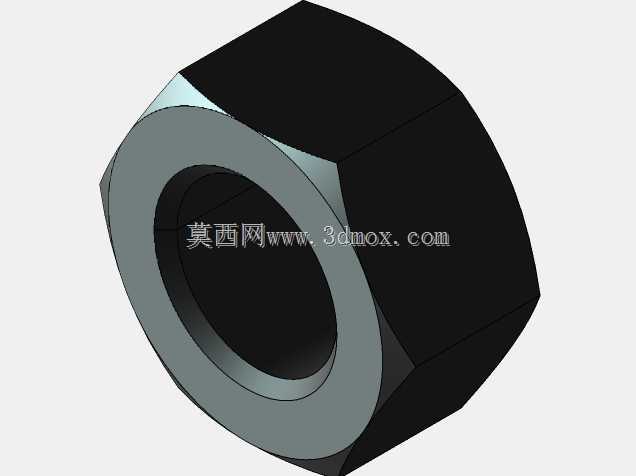

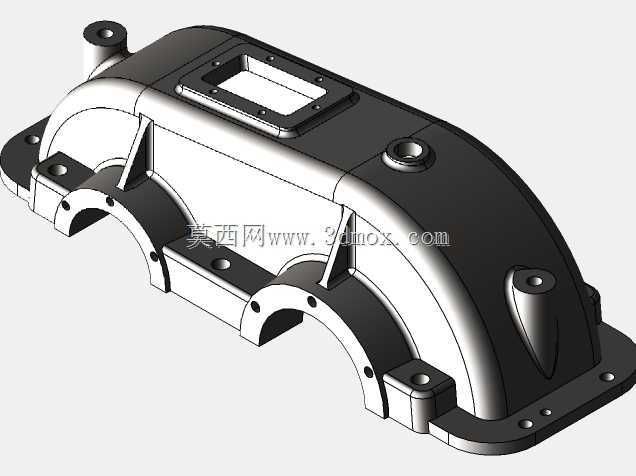

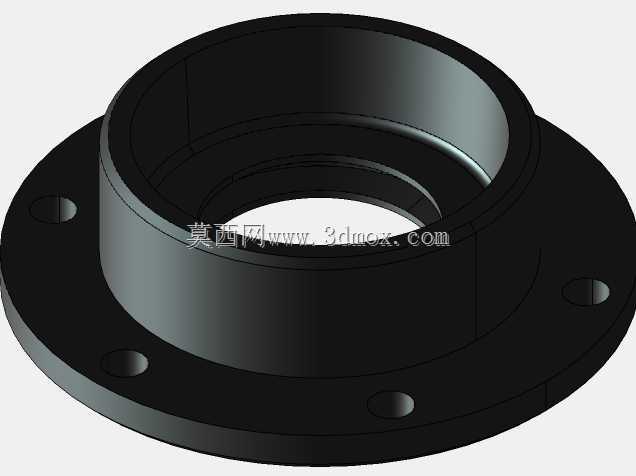

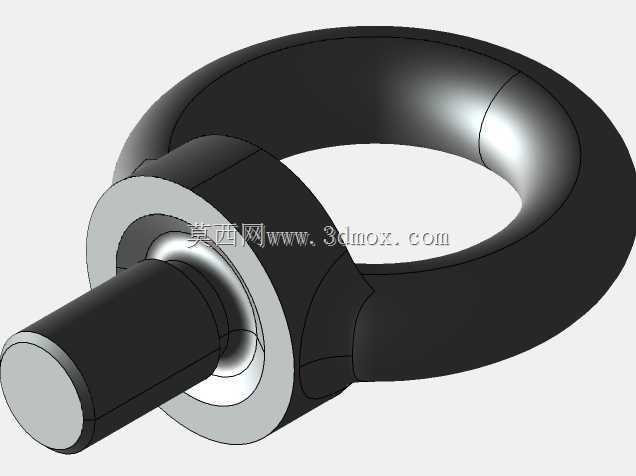

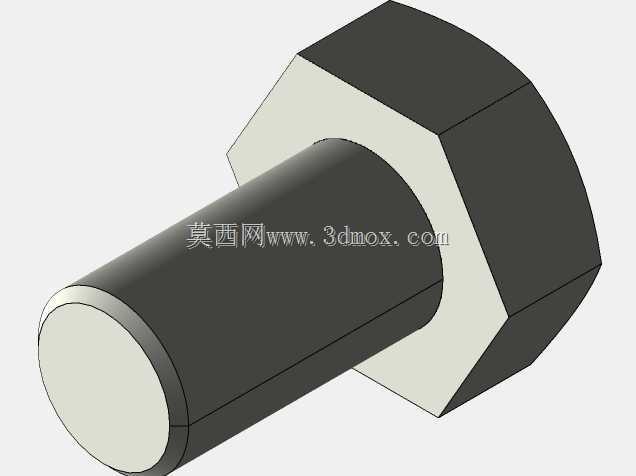

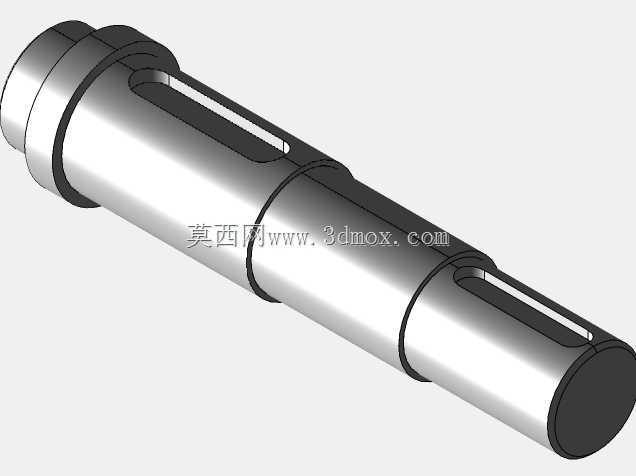

从实际功能来看，该减速箱采用单级圆柱直齿轮传动结构，可实现固定传动比的转速转换，将电机等高转速低扭矩的输出，转化为工作端需要的低转速高扭矩动力，箱体内腔预留了充足的齿轮啮合空间与润滑储油腔，运转时齿轮带起的润滑油可均匀覆盖啮合齿面与轴承位置，有效降低传动摩擦损耗，延长核心部件使用寿命。箱体采用剖分式结构设计，上下箱沿通过定位销与紧固螺栓实现精准定位与密封连接，既方便生产阶段的齿轮、轴系组件装配，也便于后期运维时的内部检查与零件更换。箱体顶部设置的两个吊环结构，可满足整箱吊装转运的承重需求，输入输出轴端采用法兰式端盖密封结构，既能固定轴承的轴向位置，也可防止箱内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部破坏传动环境。箱体底部的一体式安装底座带有对称布置的安装孔，可通过螺栓将减速箱稳固固定在设备机架上，安装时需保证输入轴与原动机输出轴、输出轴与工作端负载轴的同轴度误差控制在允许范围内，避免额外的径向载荷损坏轴系与轴承。

设计层面充分考虑了通用场景的使用需求，齿轮参数按照平稳传动、接触强度足够的原则匹配，轴系的支撑跨度经过合理校核，可保证齿轮啮合时的齿面接触均匀，避免偏载导致的齿面异常磨损；箱体的壁厚与加强筋布局兼顾了结构刚性与整机重量控制，运转时可有效降低齿轮啮合产生的振动与噪音，适配多数常规工业场景的安装与使用要求，无需额外做定制化结构改动即可直接配套对应功率的动力单元使用。
