天文观测设备用行星减速传动结构

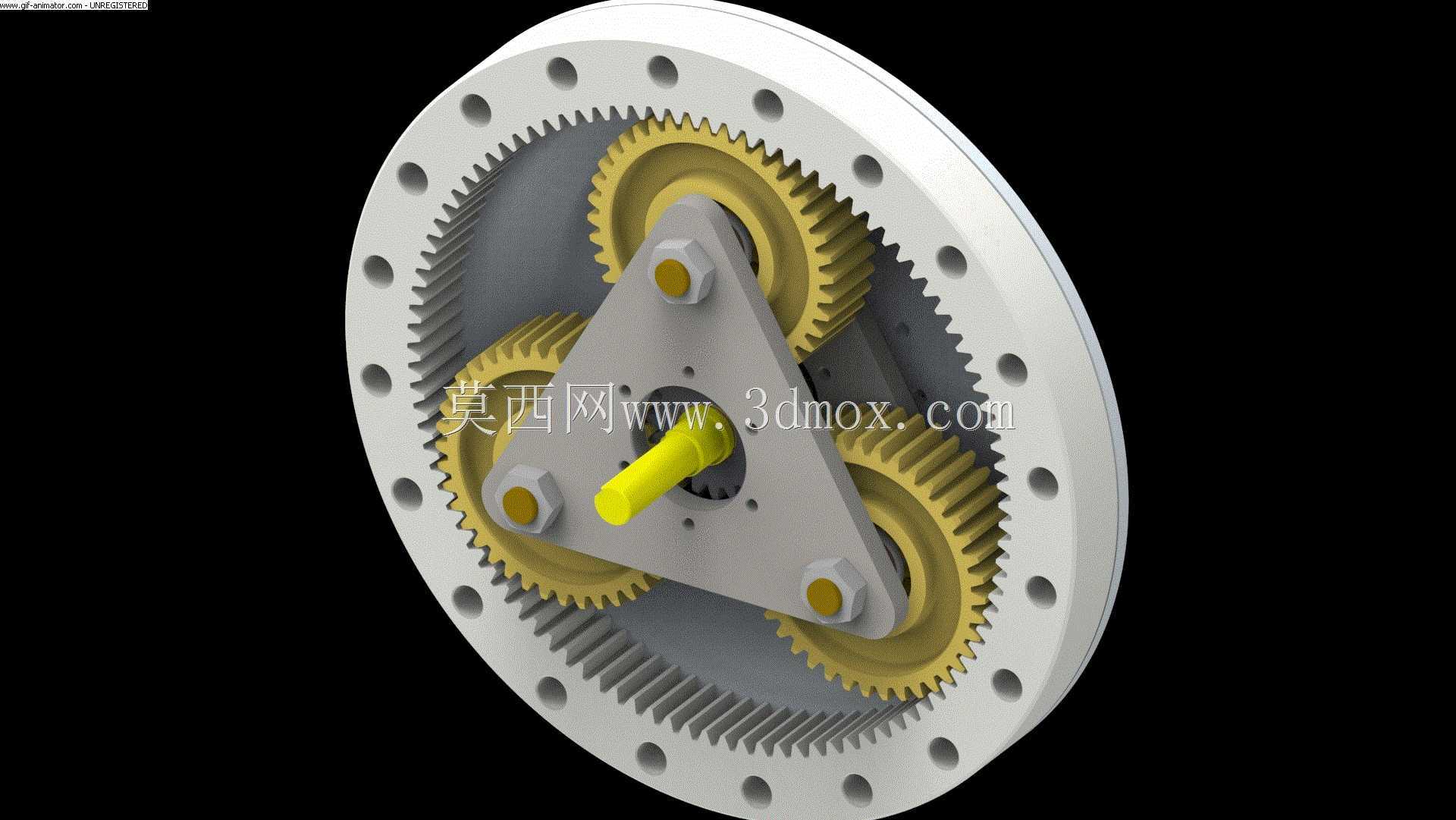

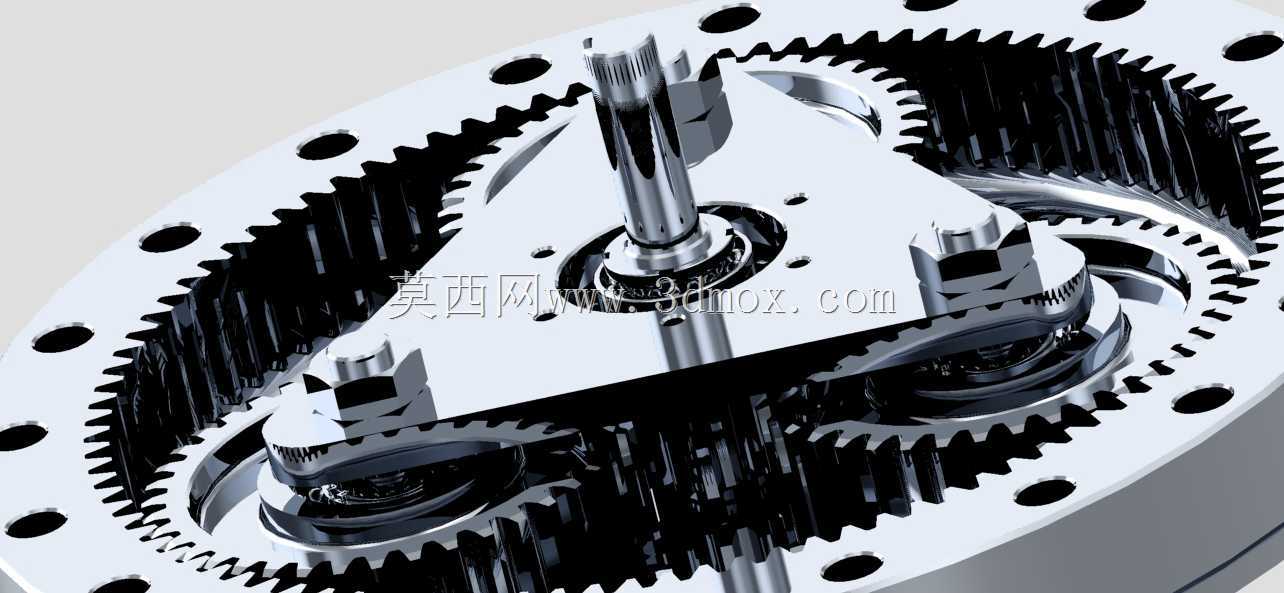

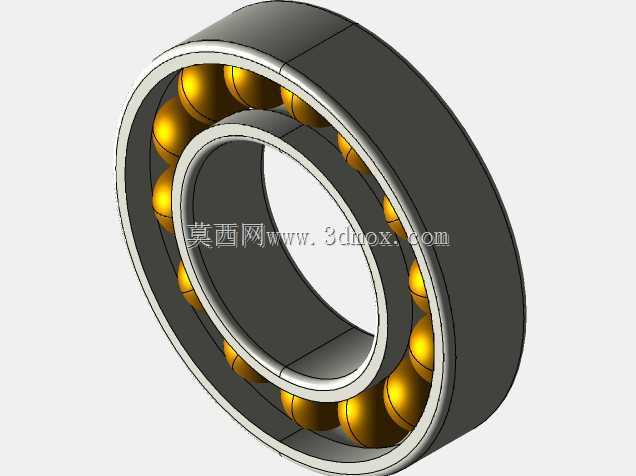

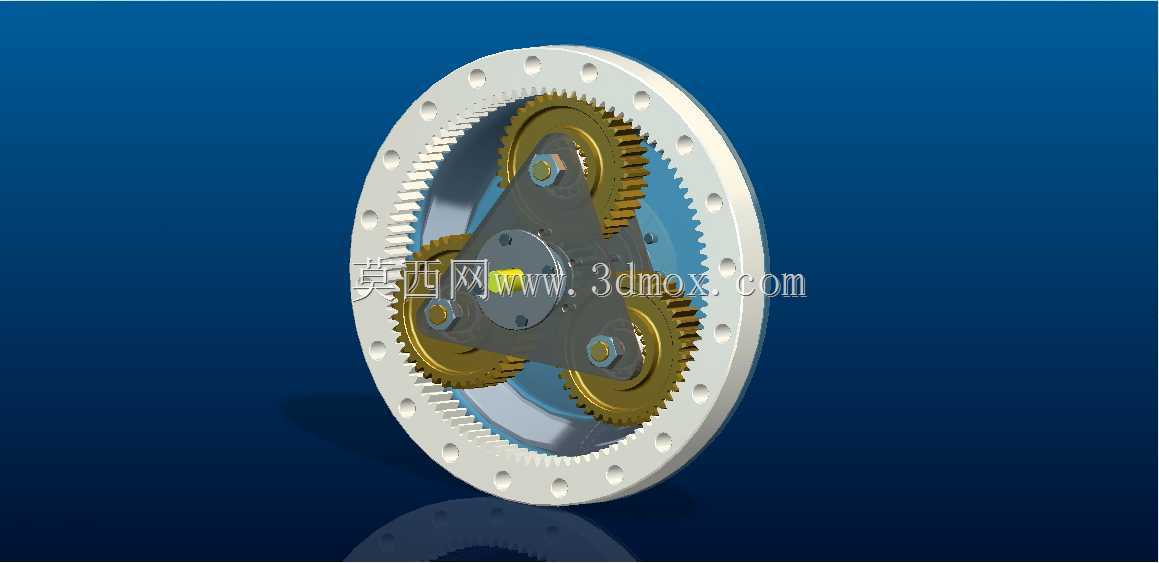

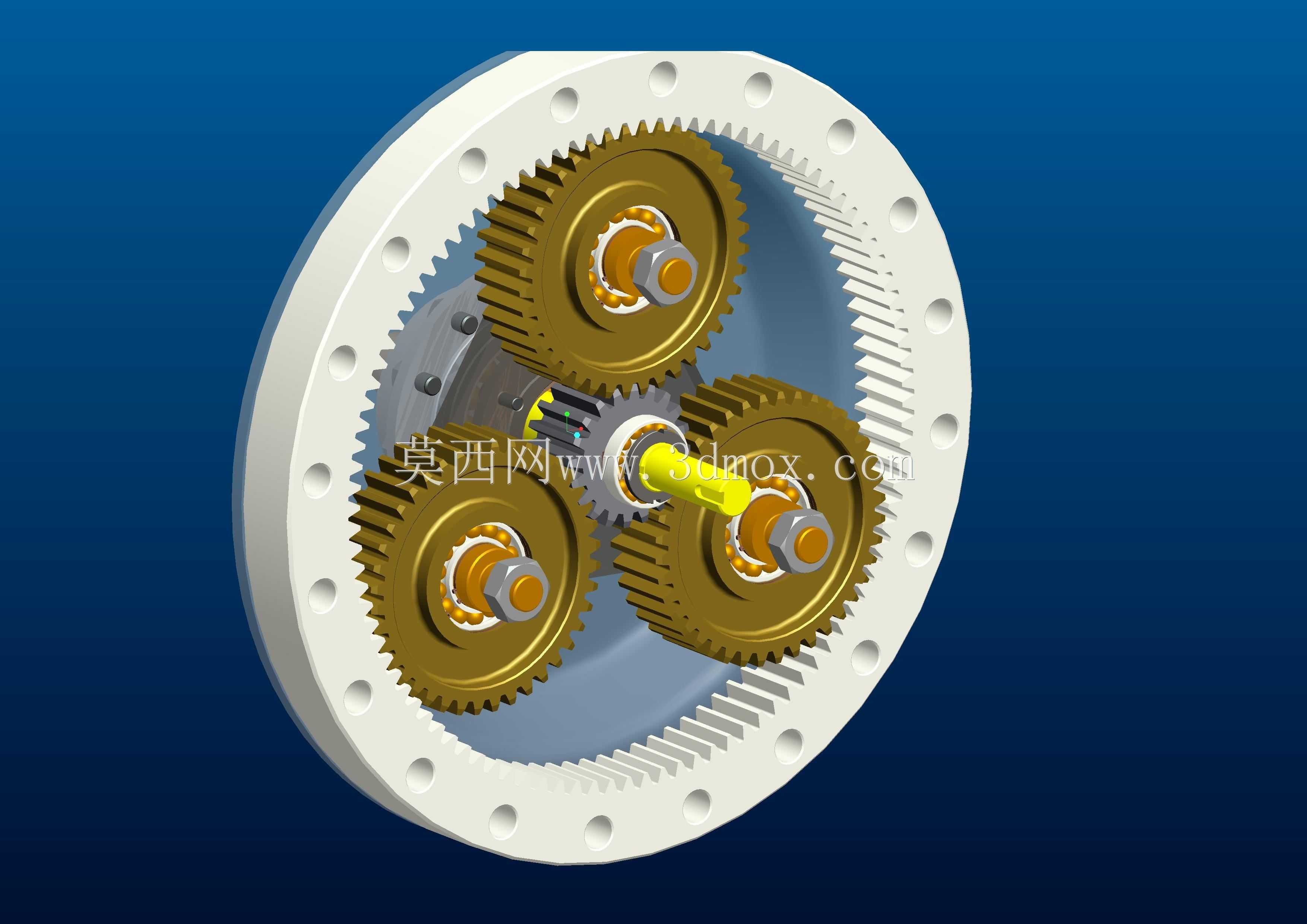

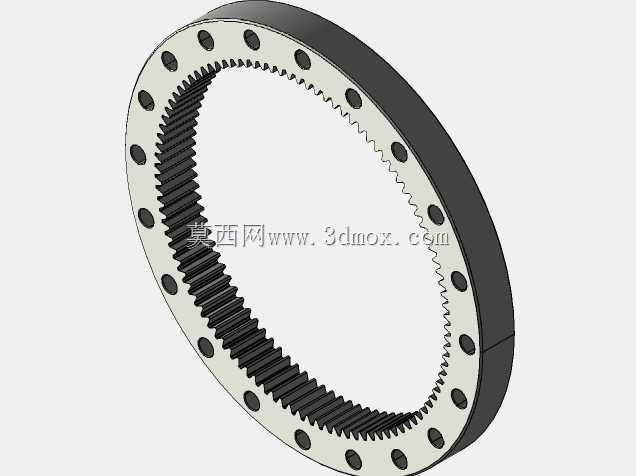

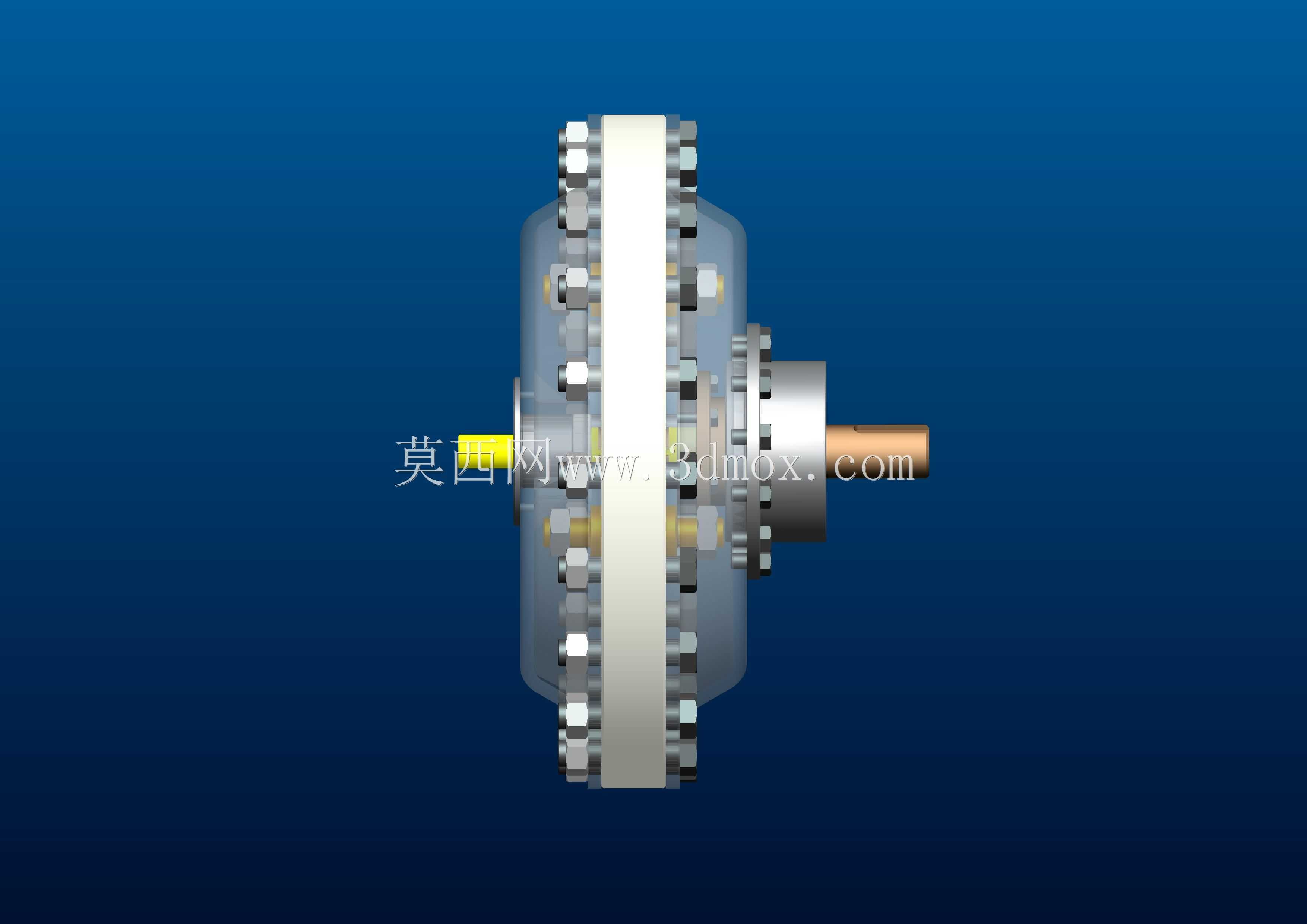

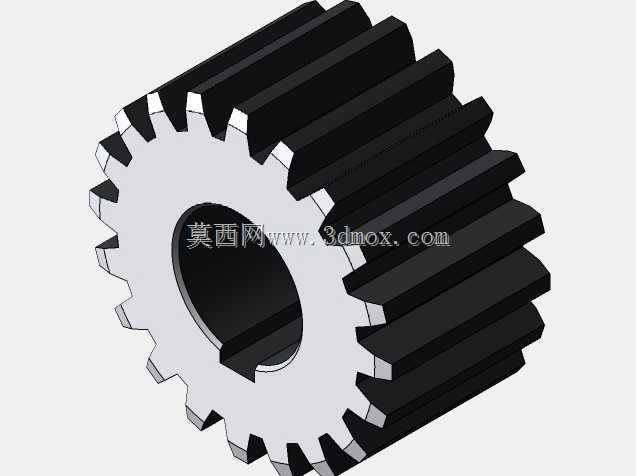

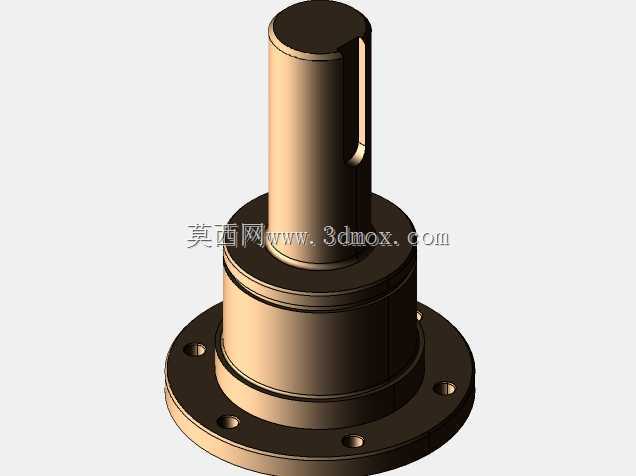

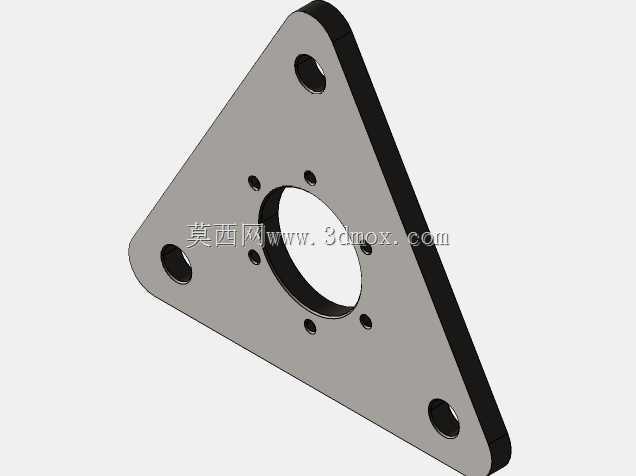

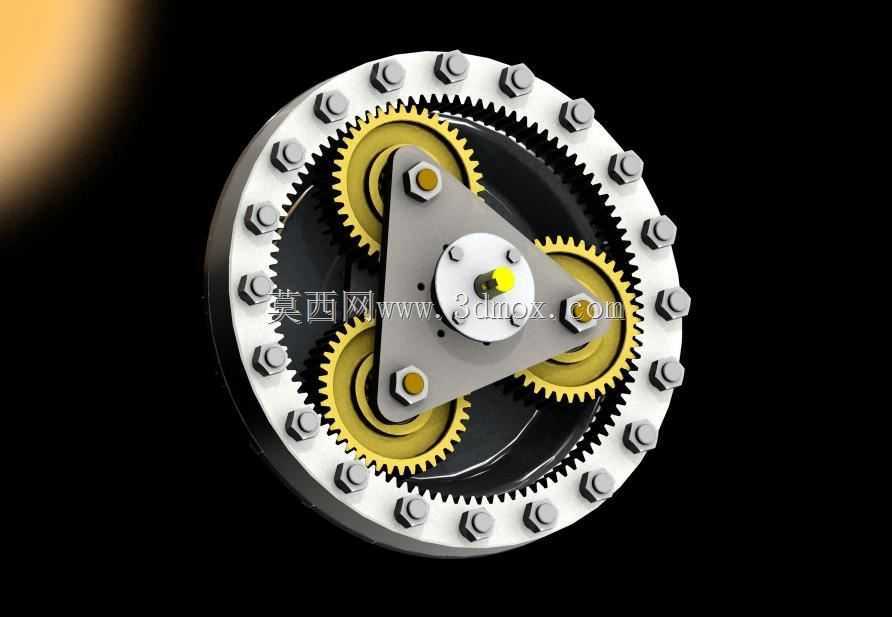

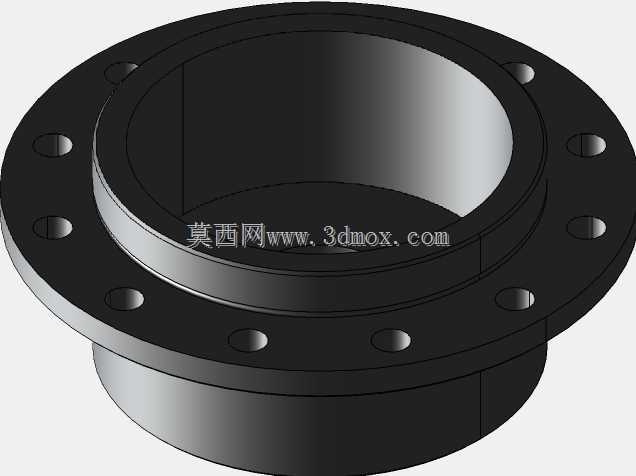

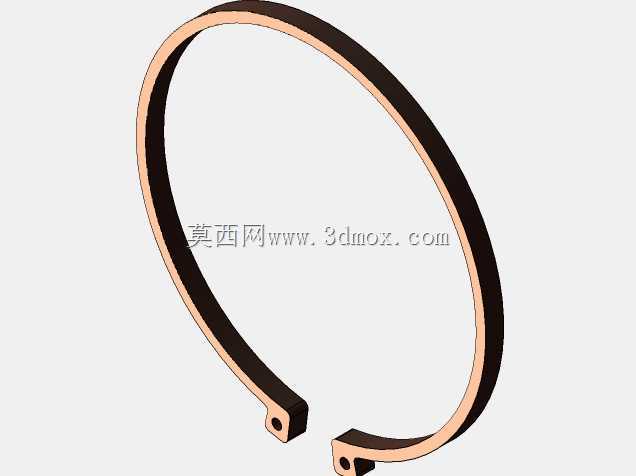

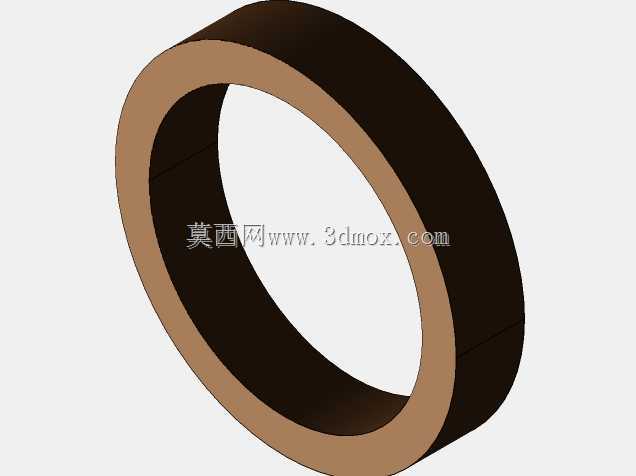

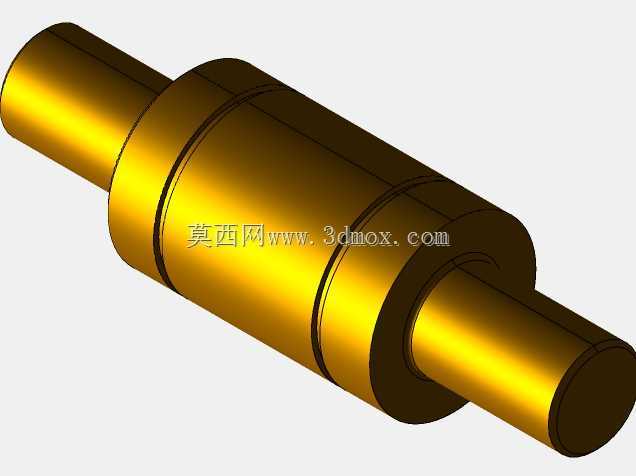

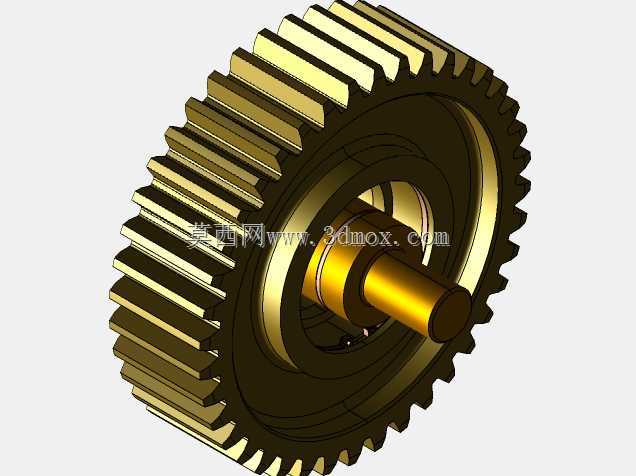

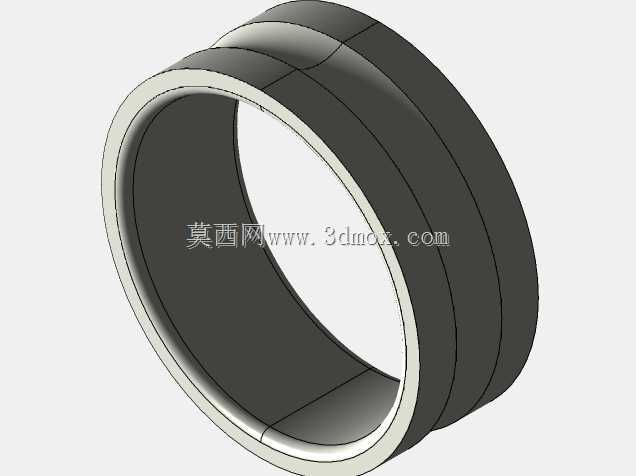

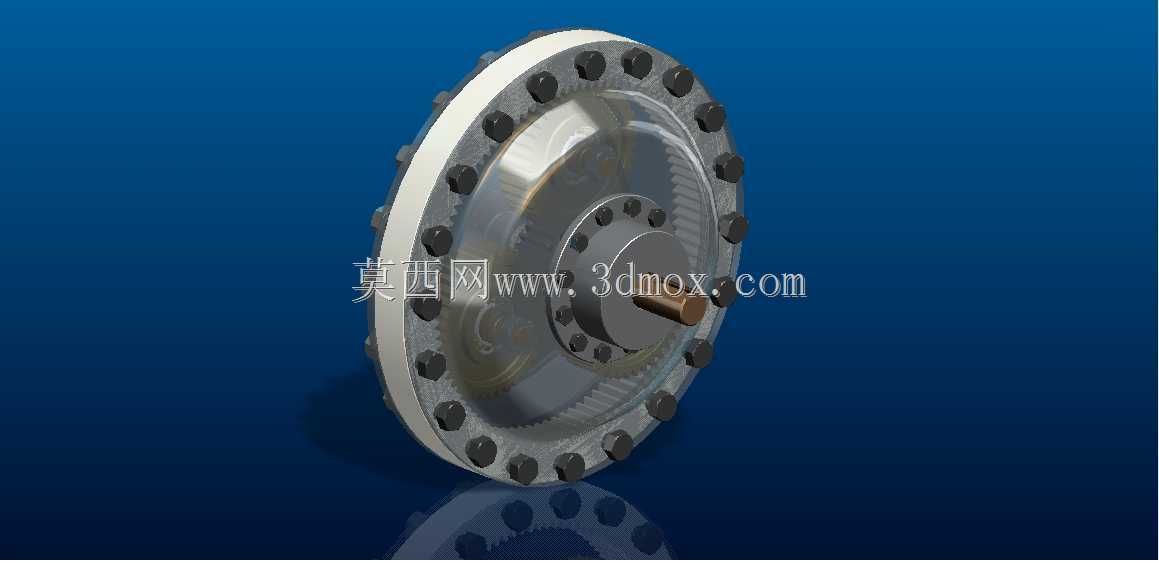

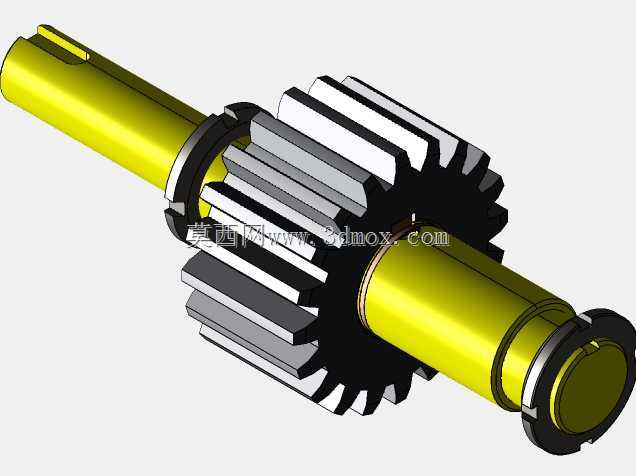

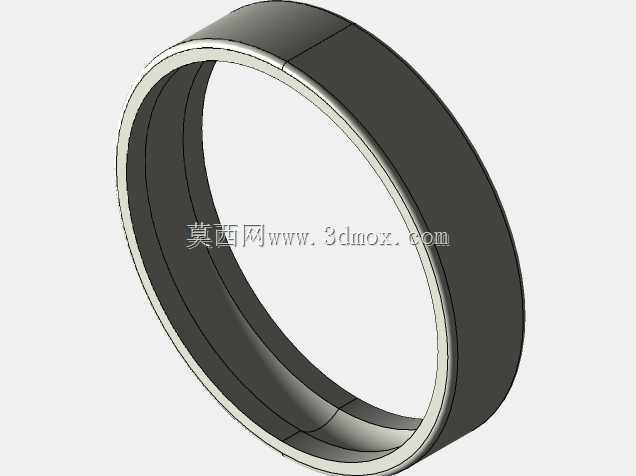

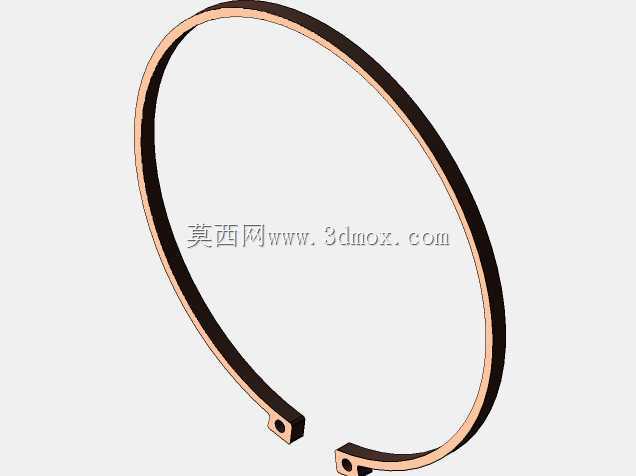

这款行星减速传动结构主要面向天文观测类精密设备的传动场景设计，可适配天文望远镜转台、观测场馆配套精密调节机构的动力传输需求，核心作用是将动力源输出的高转速低扭矩动力，转换为低转速高扭矩的稳定输出，满足天文观测过程中设备角度微调、平稳追踪天体运行轨迹的严苛传动要求。从实际使用场景来看，天文观测类设备对传动的回差控制、运行平稳度要求极高，普通定轴轮系减速结构很难同时满足大传动比、小体积、低回差的综合需求，而这款行星传动结构恰好能适配这类特殊工况。产品采用经典的NGW型行星轮系布局，内齿圈固定于安装法兰端，三个均匀分布的行星齿轮同时与中心太阳轮、固定内齿圈啮合，行星架作为动力输出端连接负载，这种布局可以让载荷均匀分布在三个行星轮上，相比单齿轮传动结构，承载能力提升数倍，同时传动过程中多齿啮合的特性可以大幅降低传动振动与噪音，避免微小振动影响天文观测的成像精度。设计过程中充分考虑了安装边界的适配性，整体采用盘式扁平结构，外圈法兰预留均匀分布的安装通孔，可直接与设备的安装基座通过螺栓紧固，输入端的太阳轮轴可适配标准伺服电机输出轴的连接尺寸，输出端的行星架中心轴带有定位轴段与键槽，可直接连接负载转台，无需额外设计转接结构，大幅降低整机的装配难度。结构细节上，行星轮通过带防尘密封的轴承安装在三角结构的行星架定位轴上，齿轮采用渐开线圆柱直齿设计，齿形经过修形处理，可有效降低啮合过程中的齿侧间隙，将传动回差控制在极小范围内，保证角度调节的精准度；行星架采用三角形对称布局，三个安装轴的位置度经过严格公差约束，保证三个行星轮受力均匀，避免偏载导致的齿轮磨损加剧；内齿圈集成在外壳法兰内部，既作为传动齿圈使用，又承担整个减速结构的外壳防护作用，减少了额外的壳体零件，让整体结构更加紧凑，重量更轻，适配天文设备对载荷重量的严格要求。在安装边界上，整体盘状结构的轴向尺寸紧凑，不会占用过多的设备轴向安装空间，外圈法兰的安装孔采用圆周均布设计，可适配不同角度的安装需求，输入端与输出端保持同轴布局，可直接串联在动力源与负载的同轴传动链中，无需额外调整传动轴线位置，大幅简化整机的传动布局设计。
