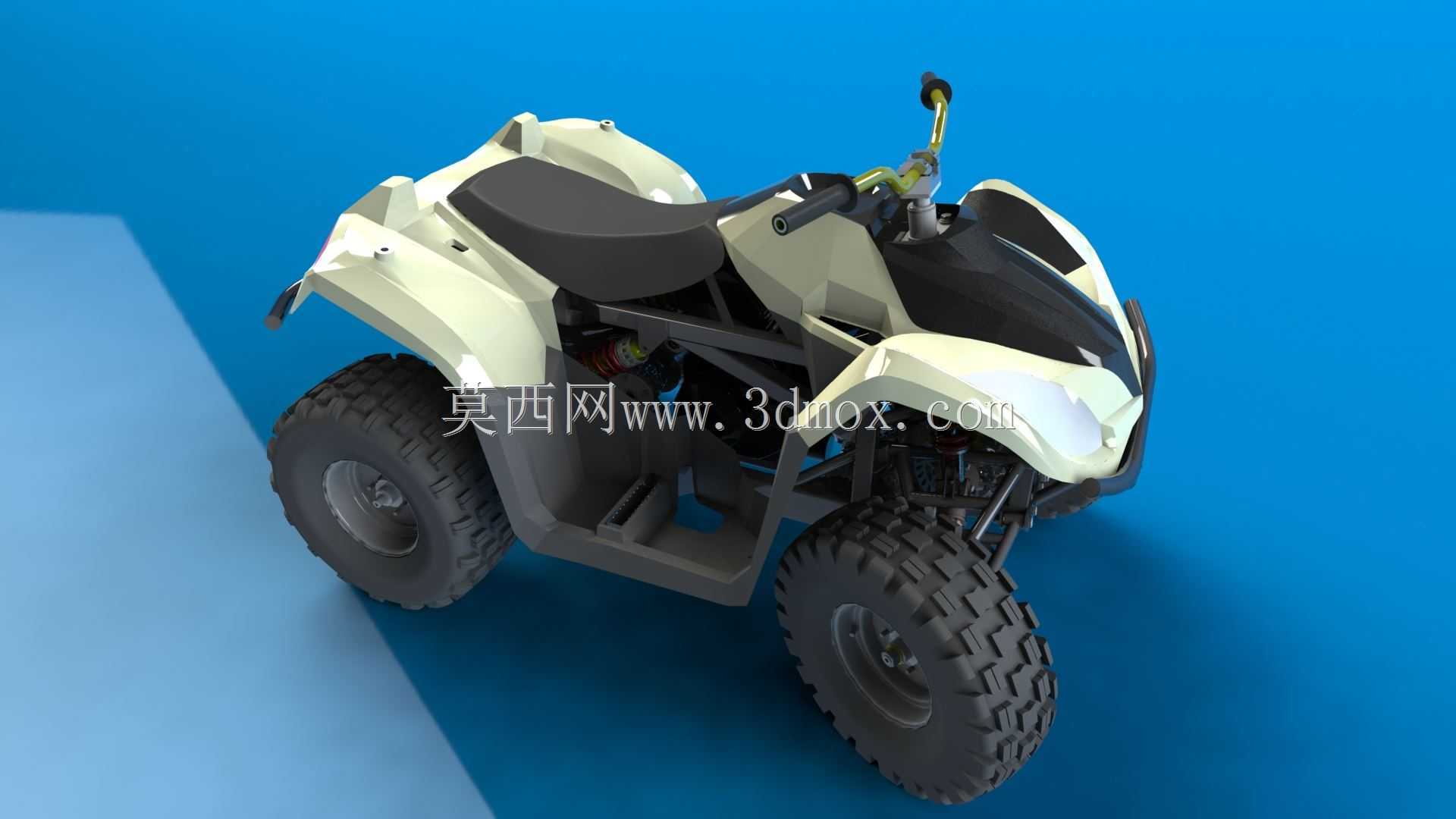

大排量四轮越野全地形车架动力总成结构

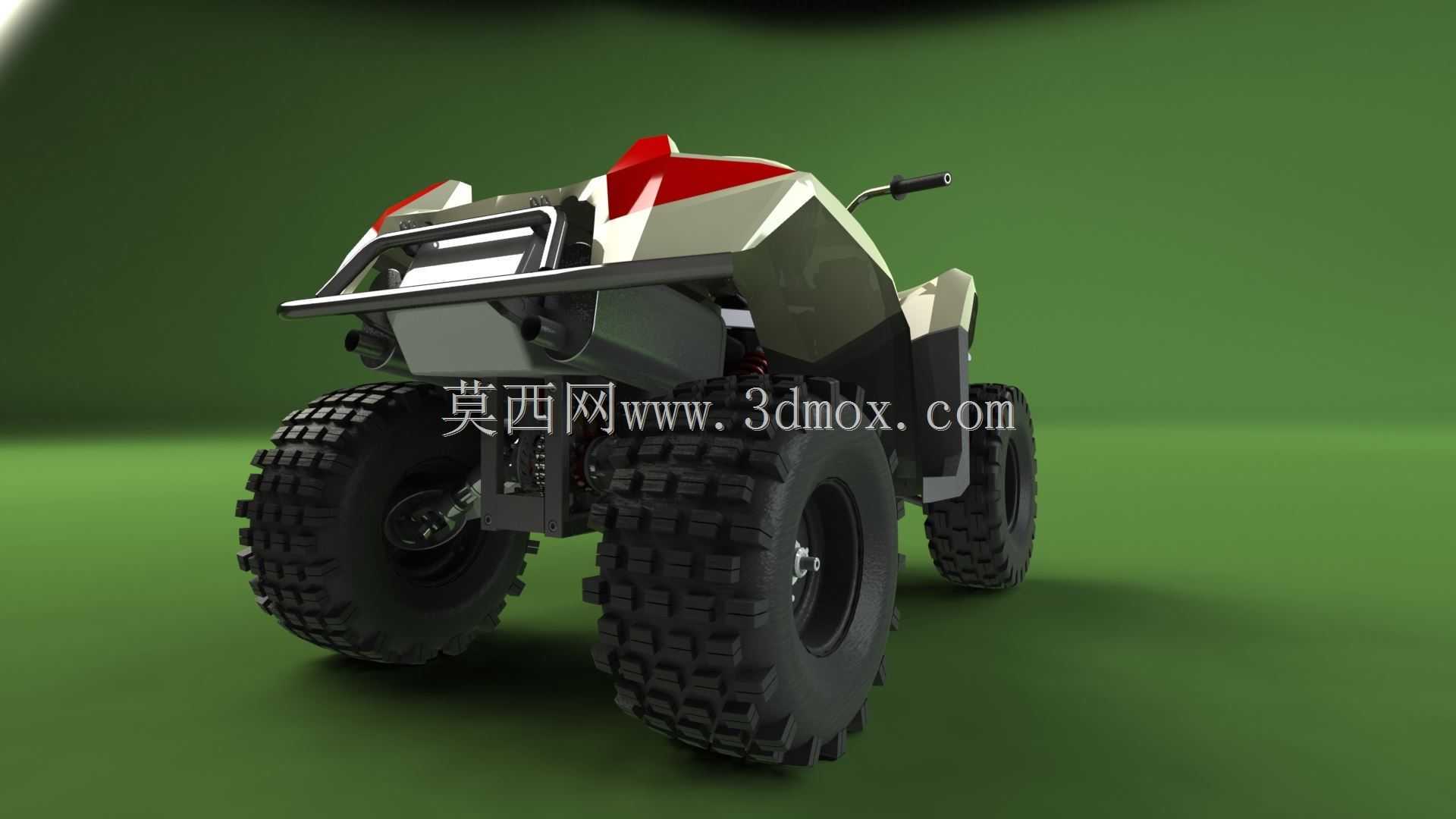

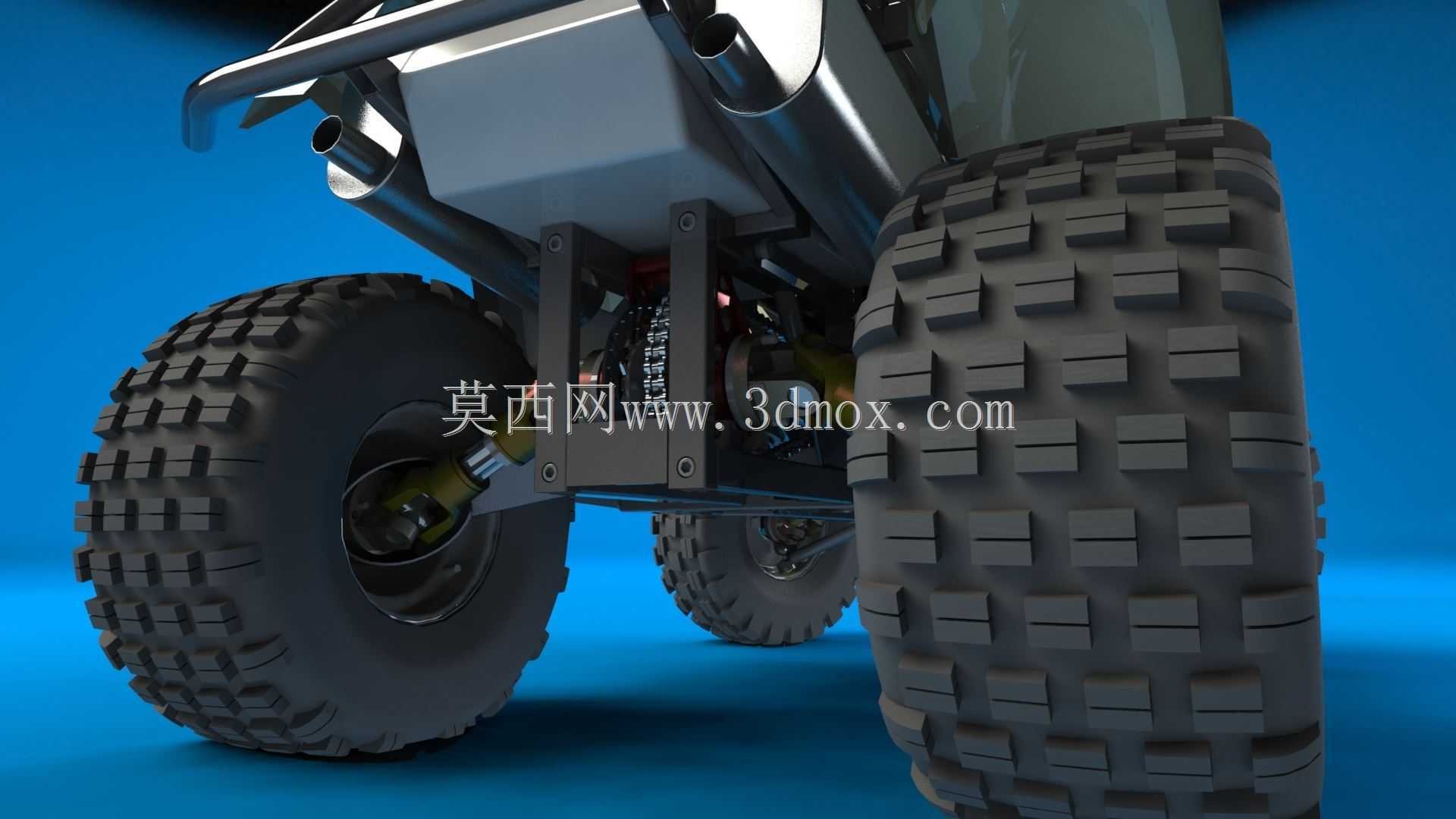

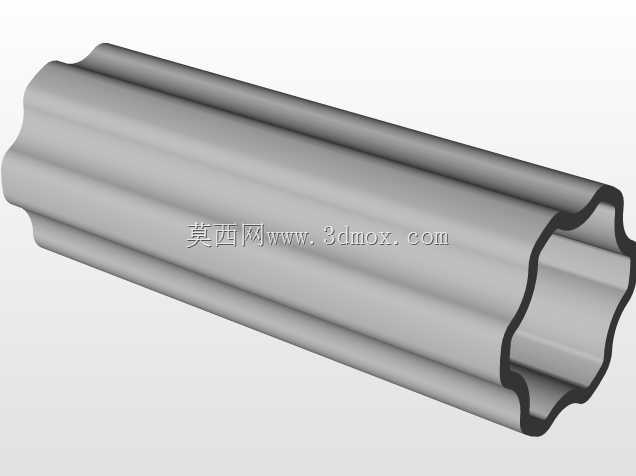

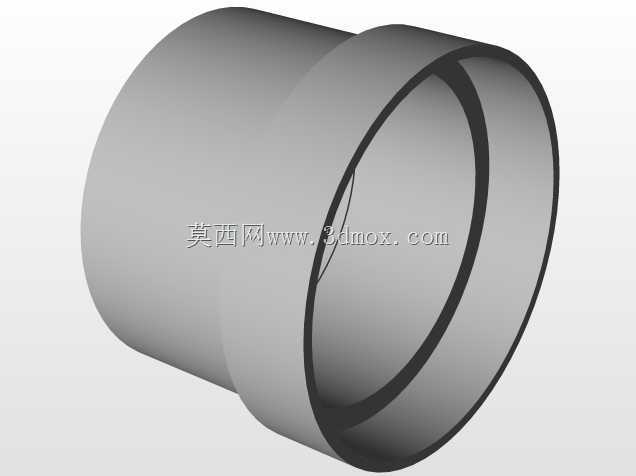

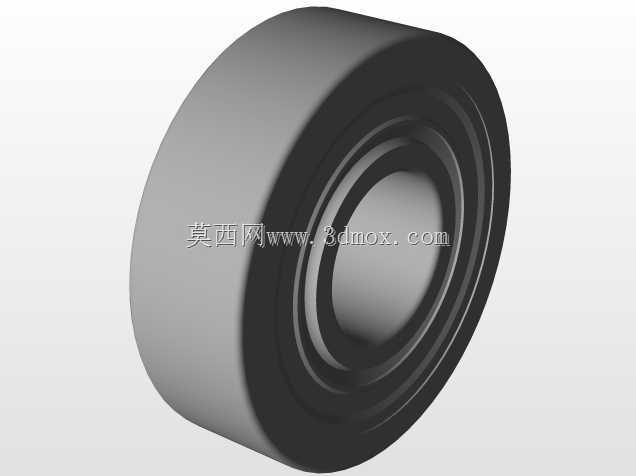

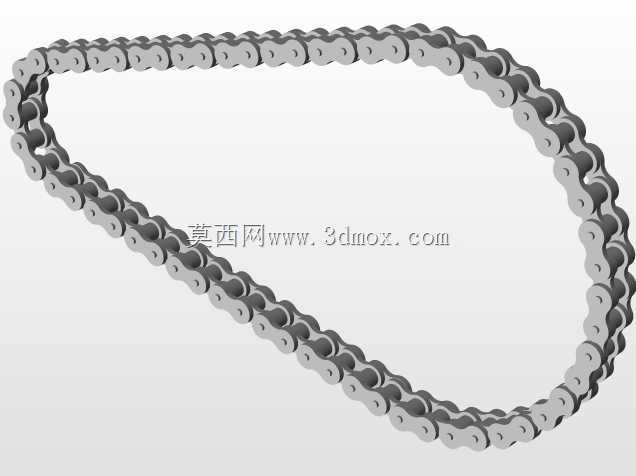

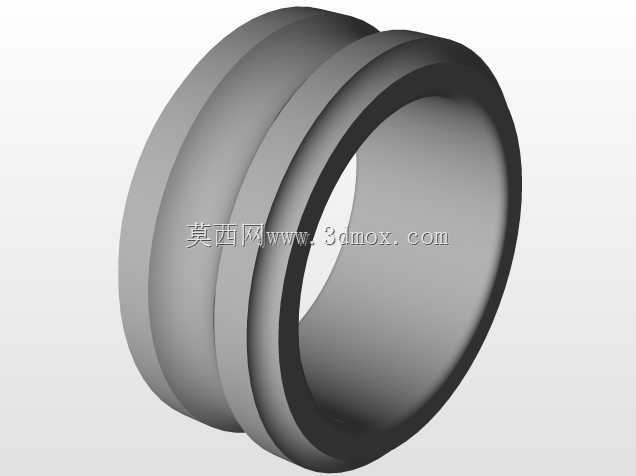

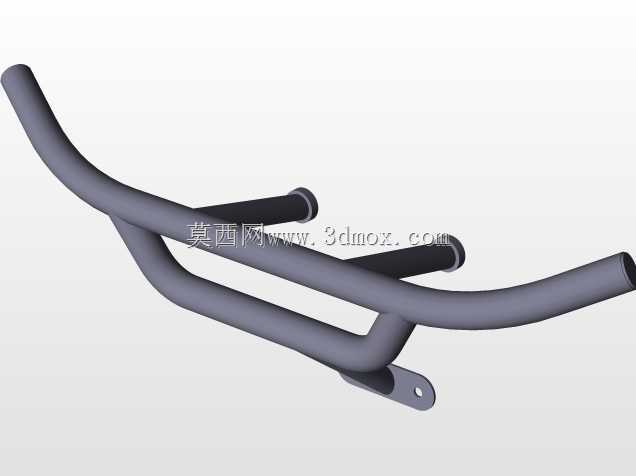

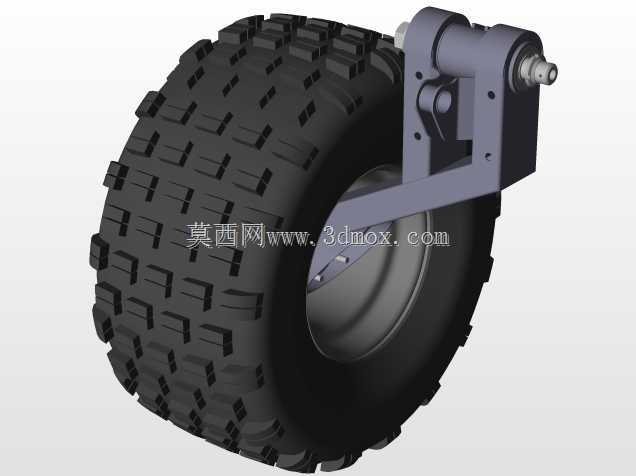

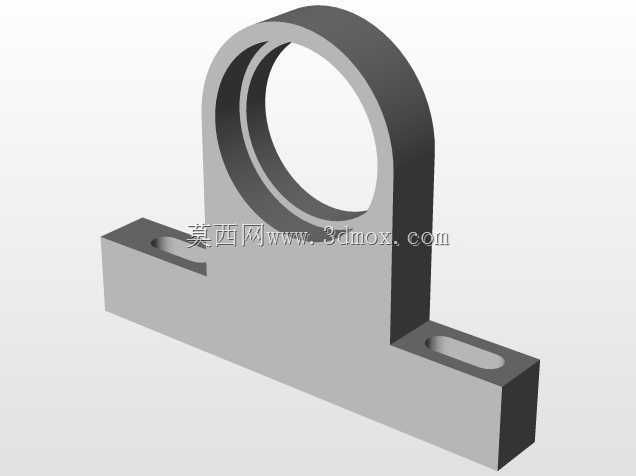

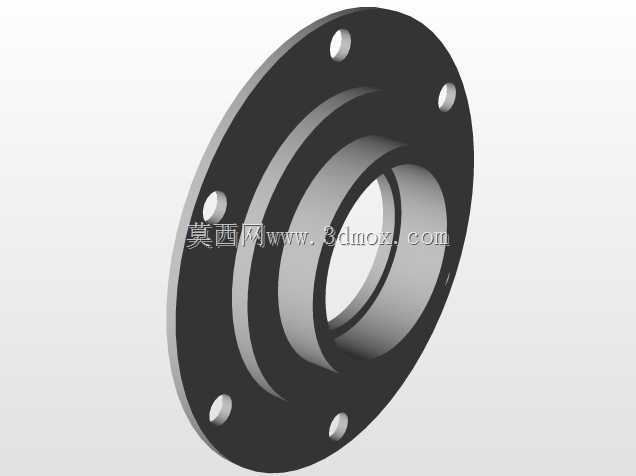

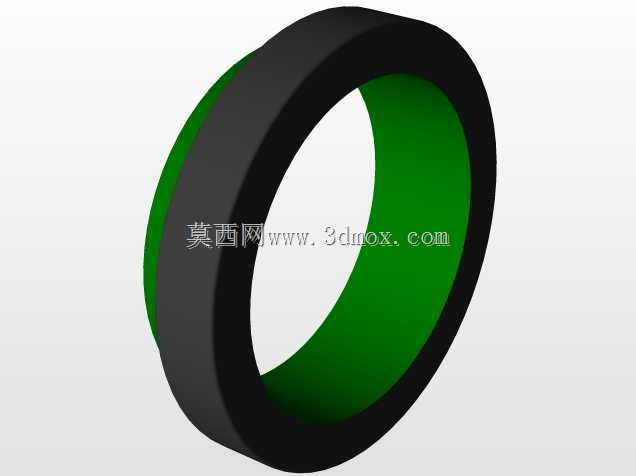

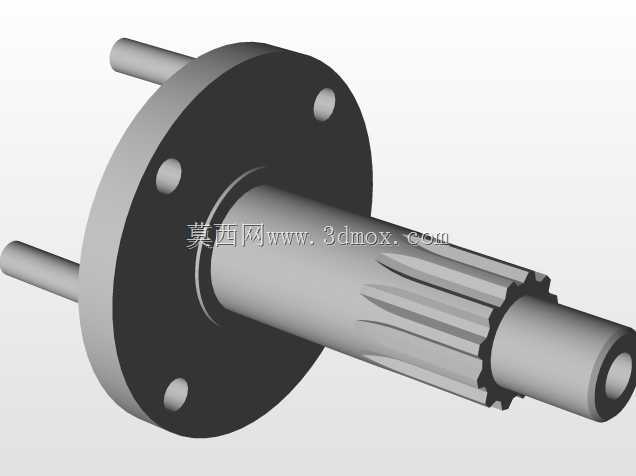

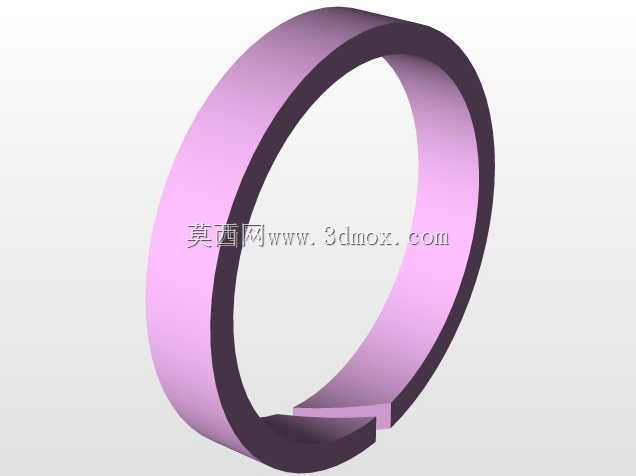

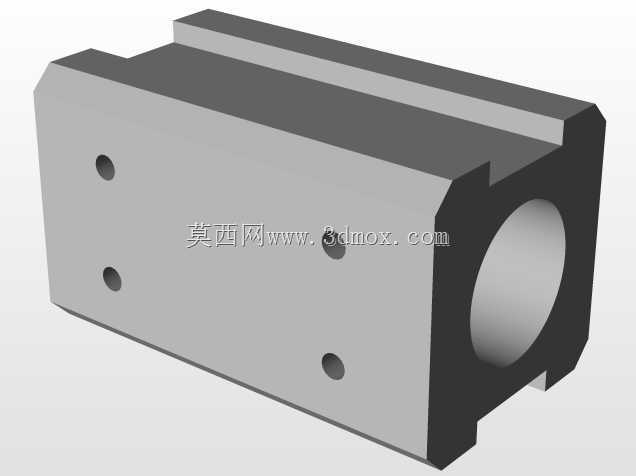

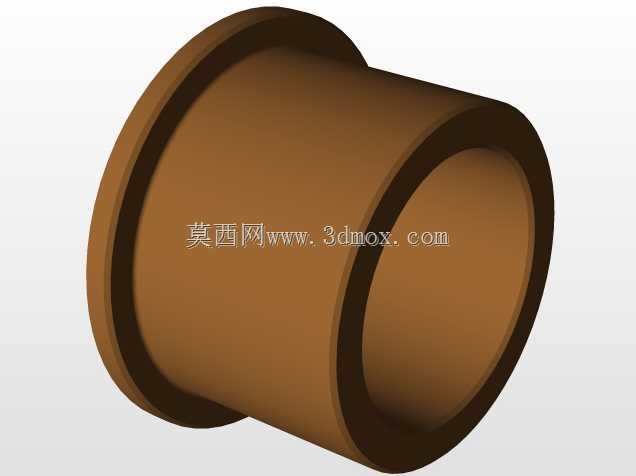

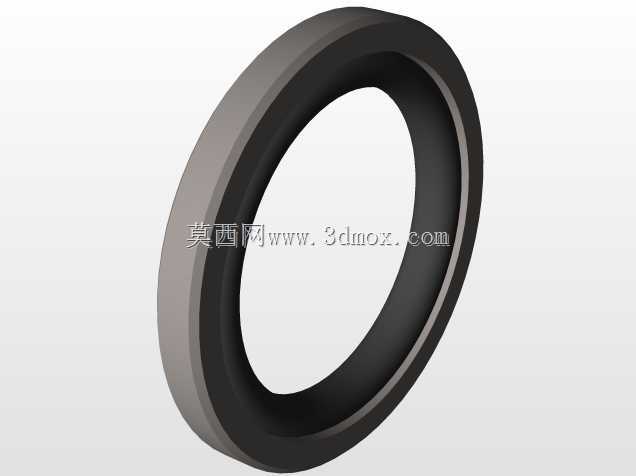

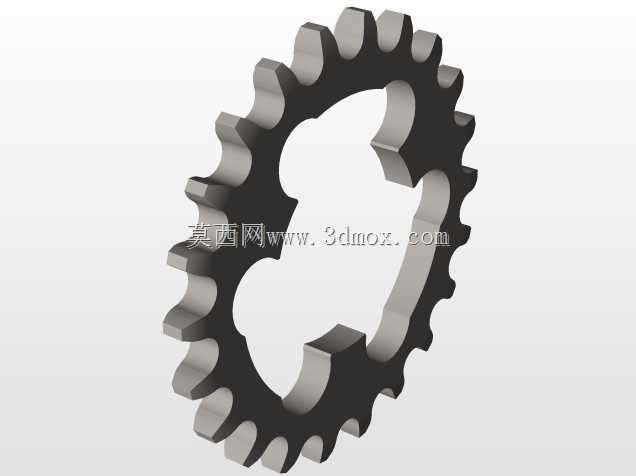

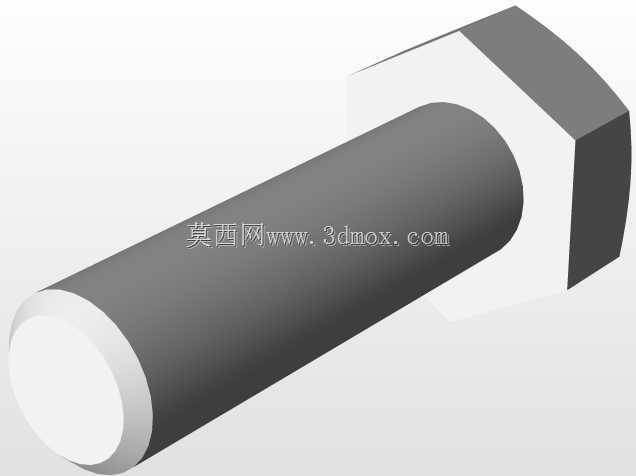

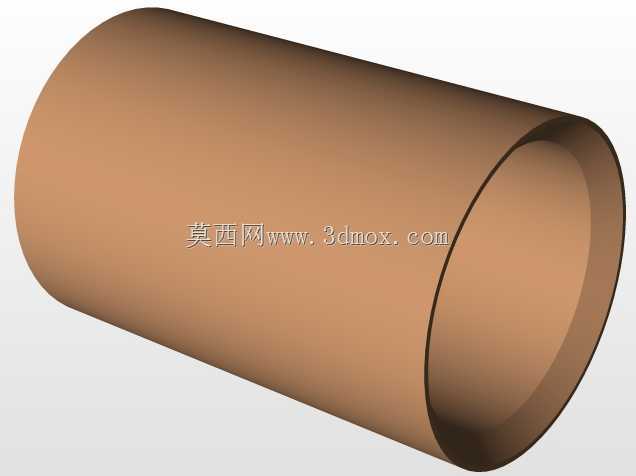

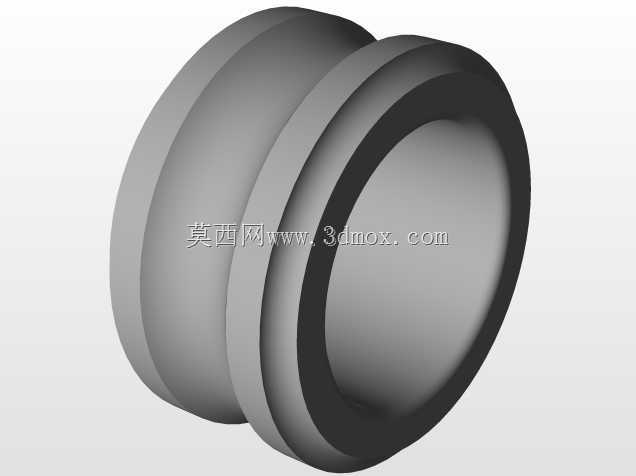

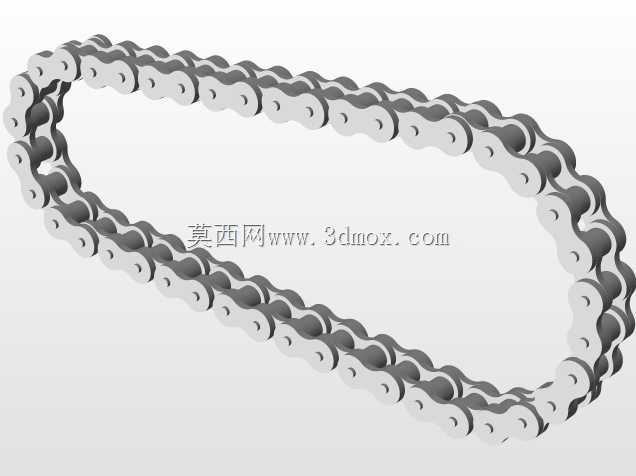

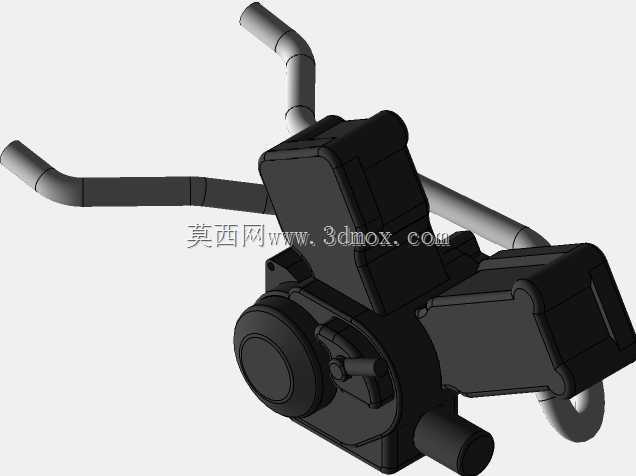

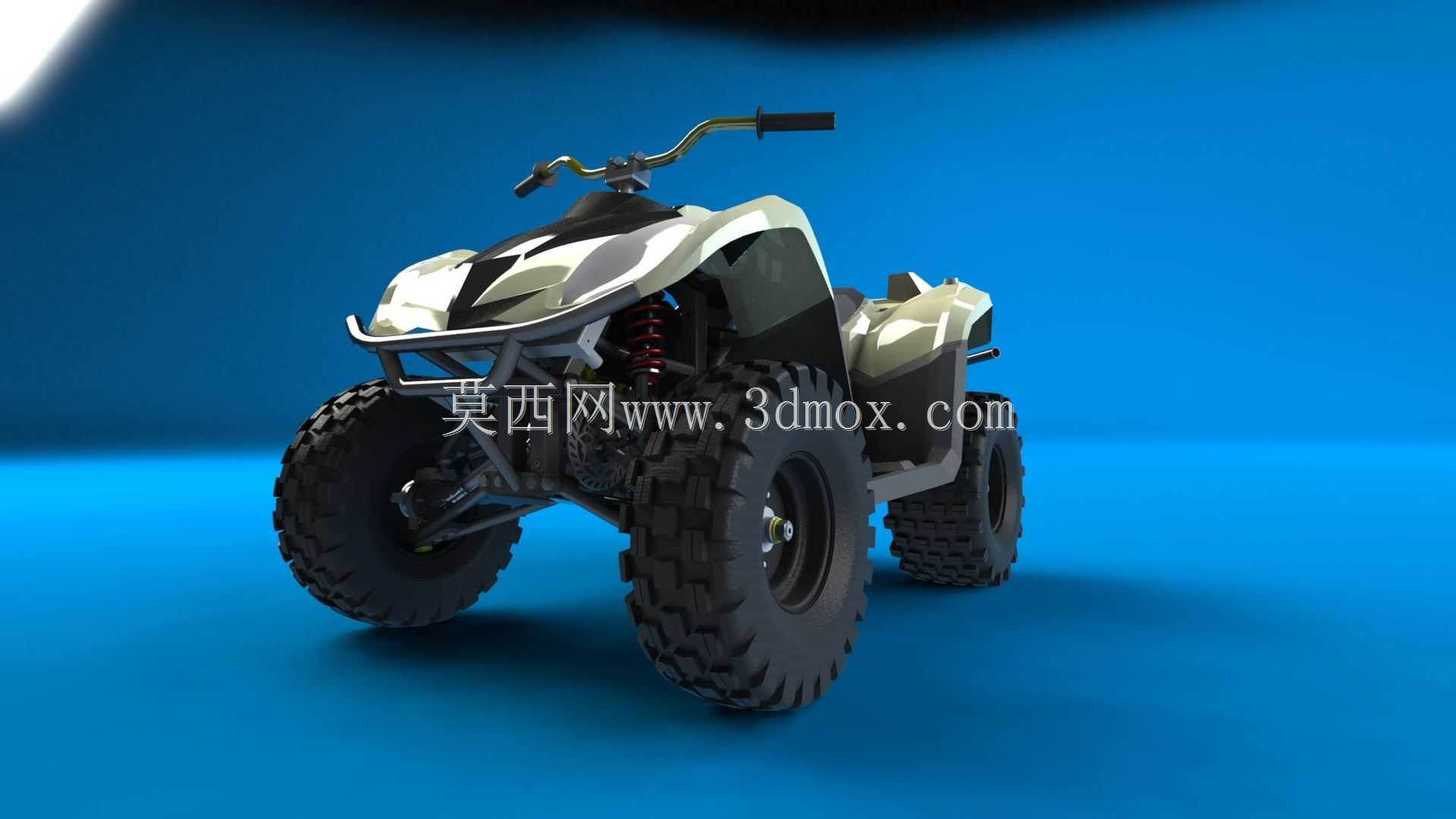

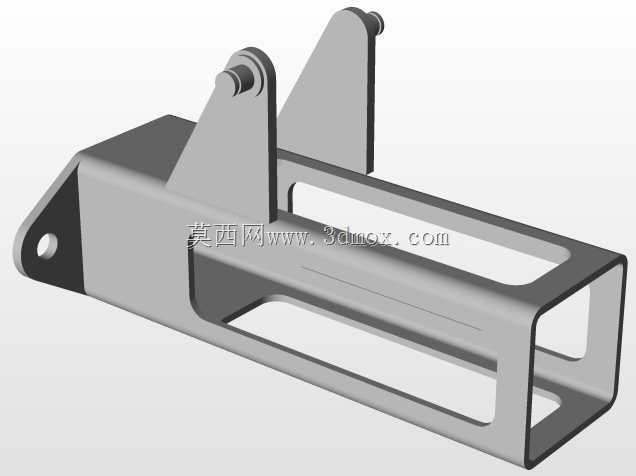

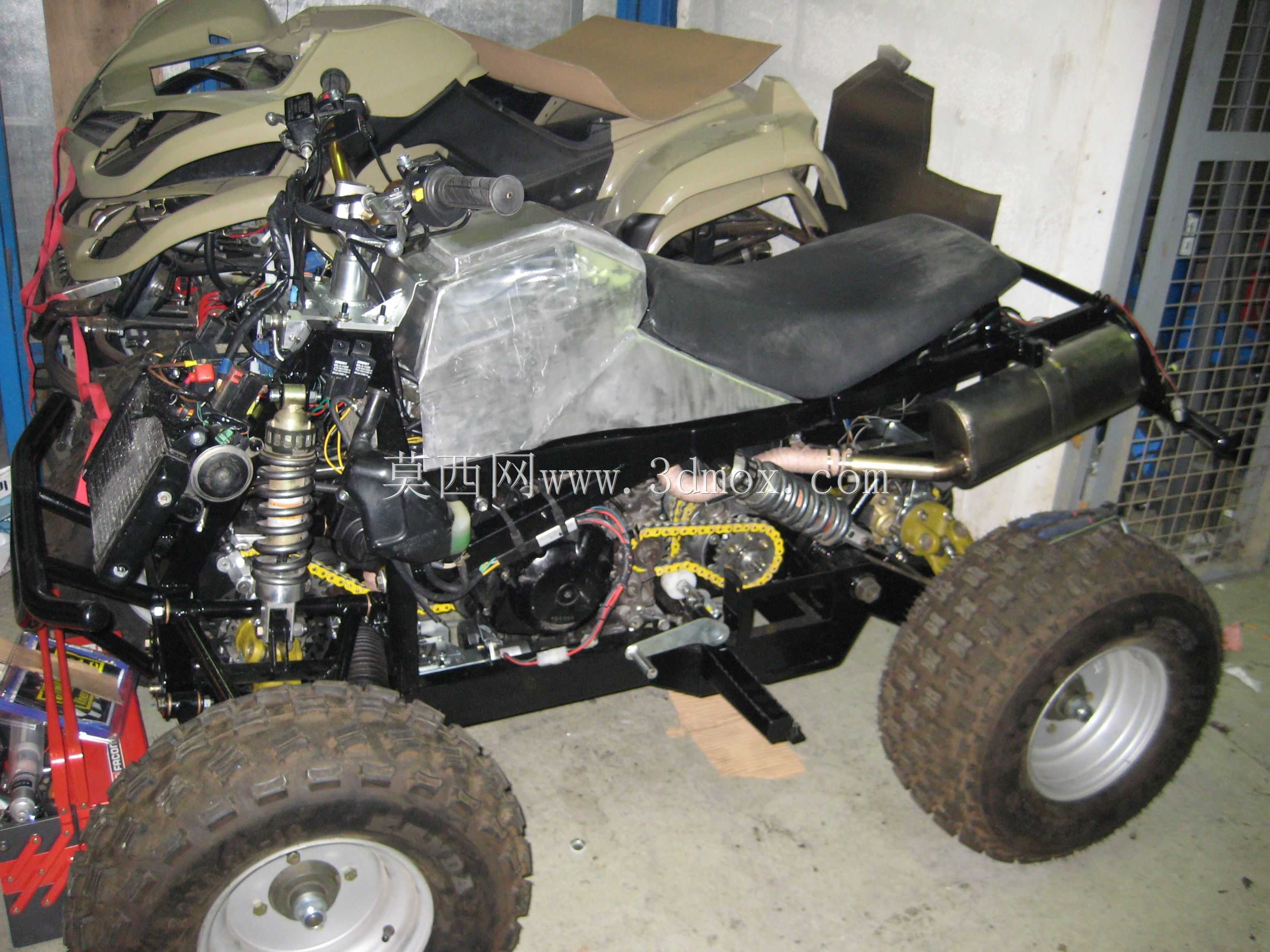

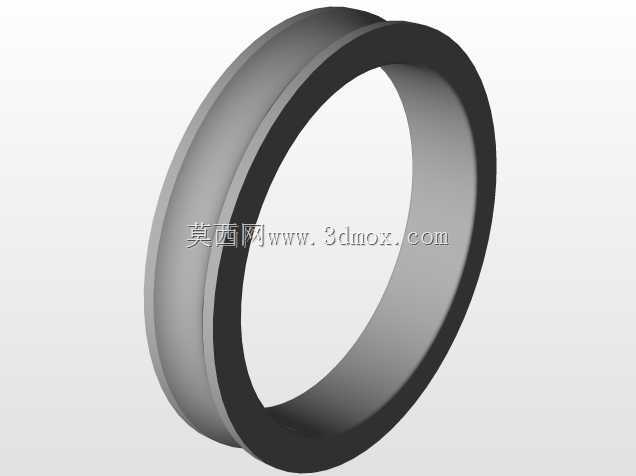

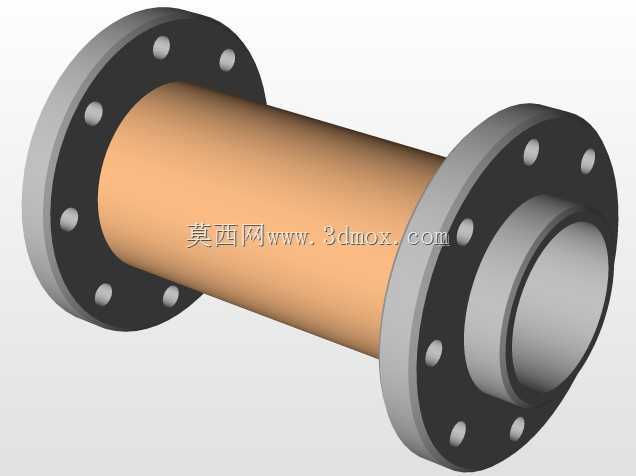

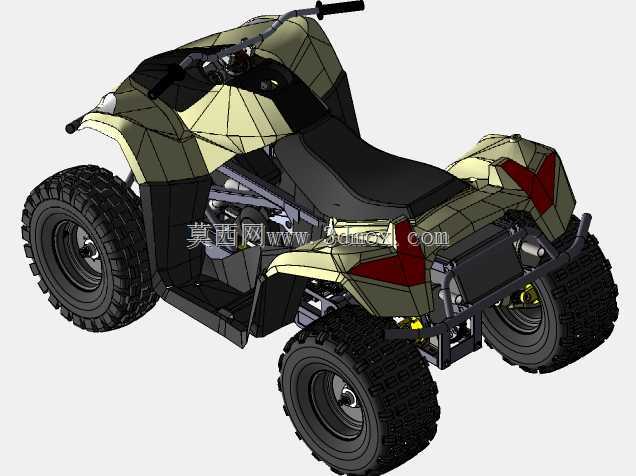

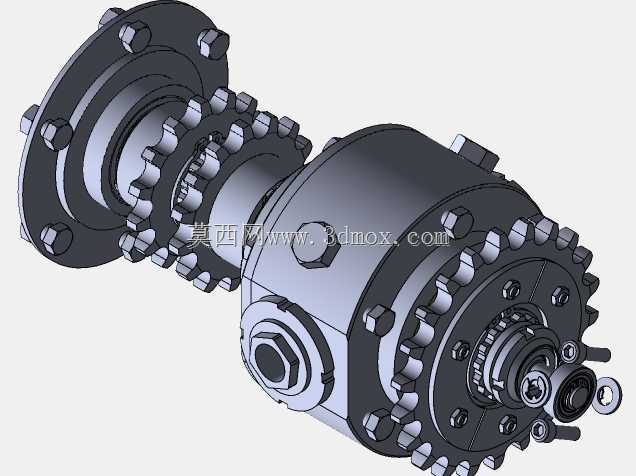

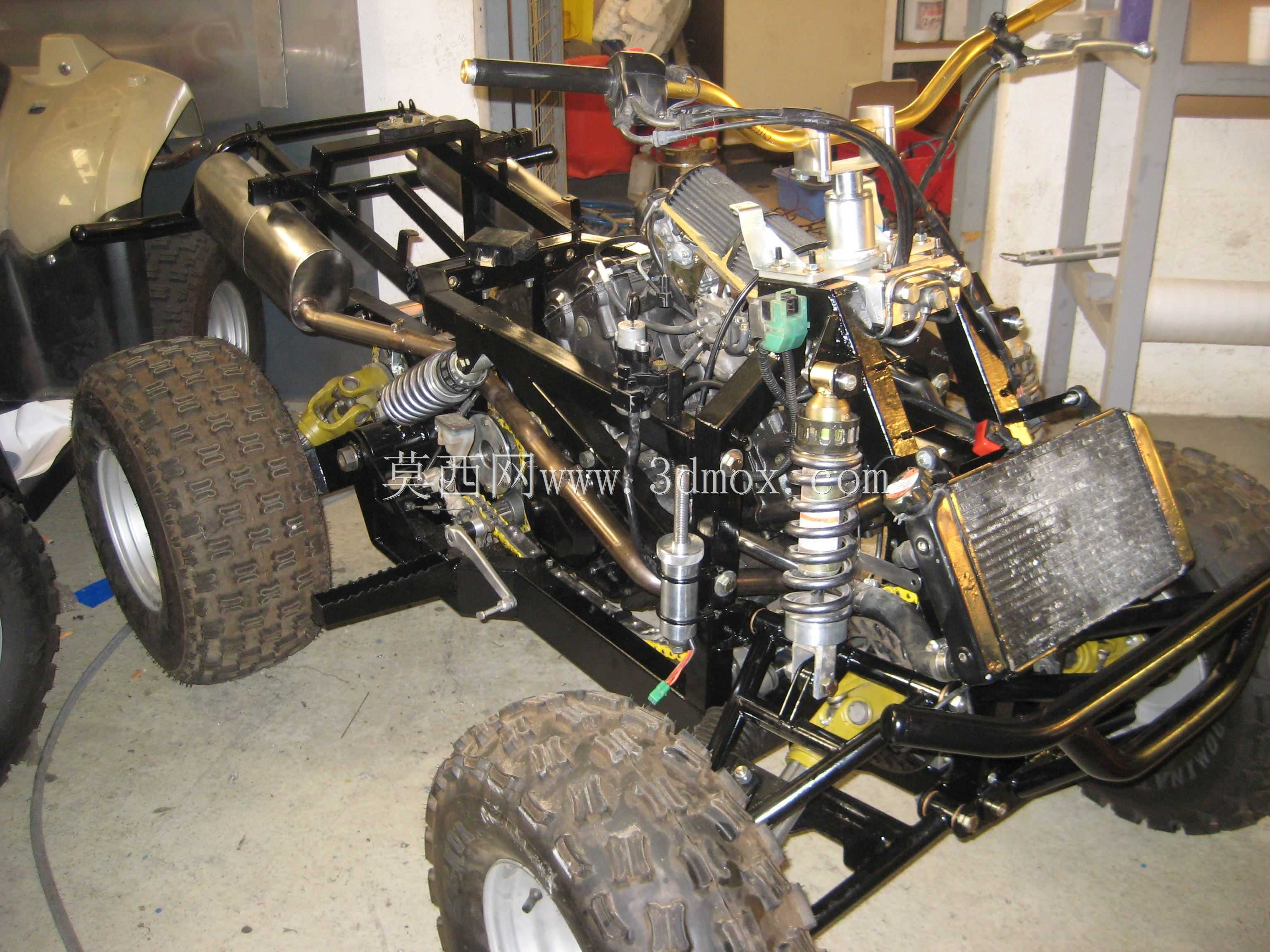

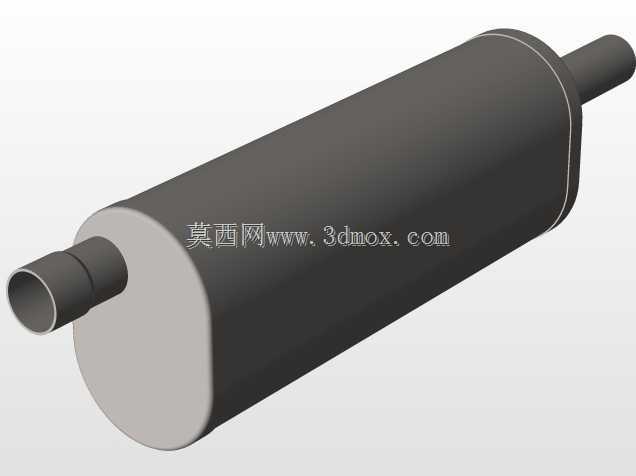

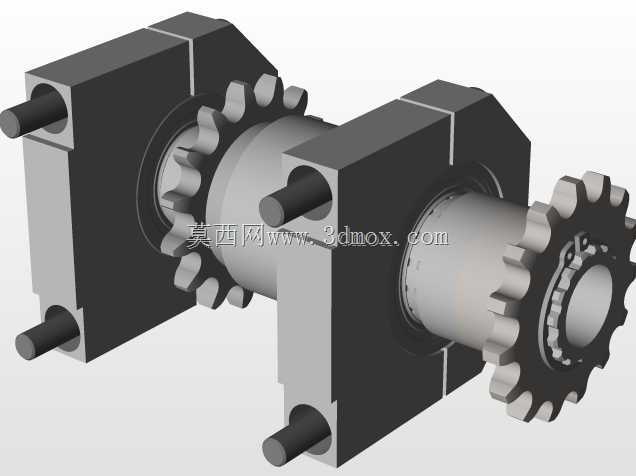

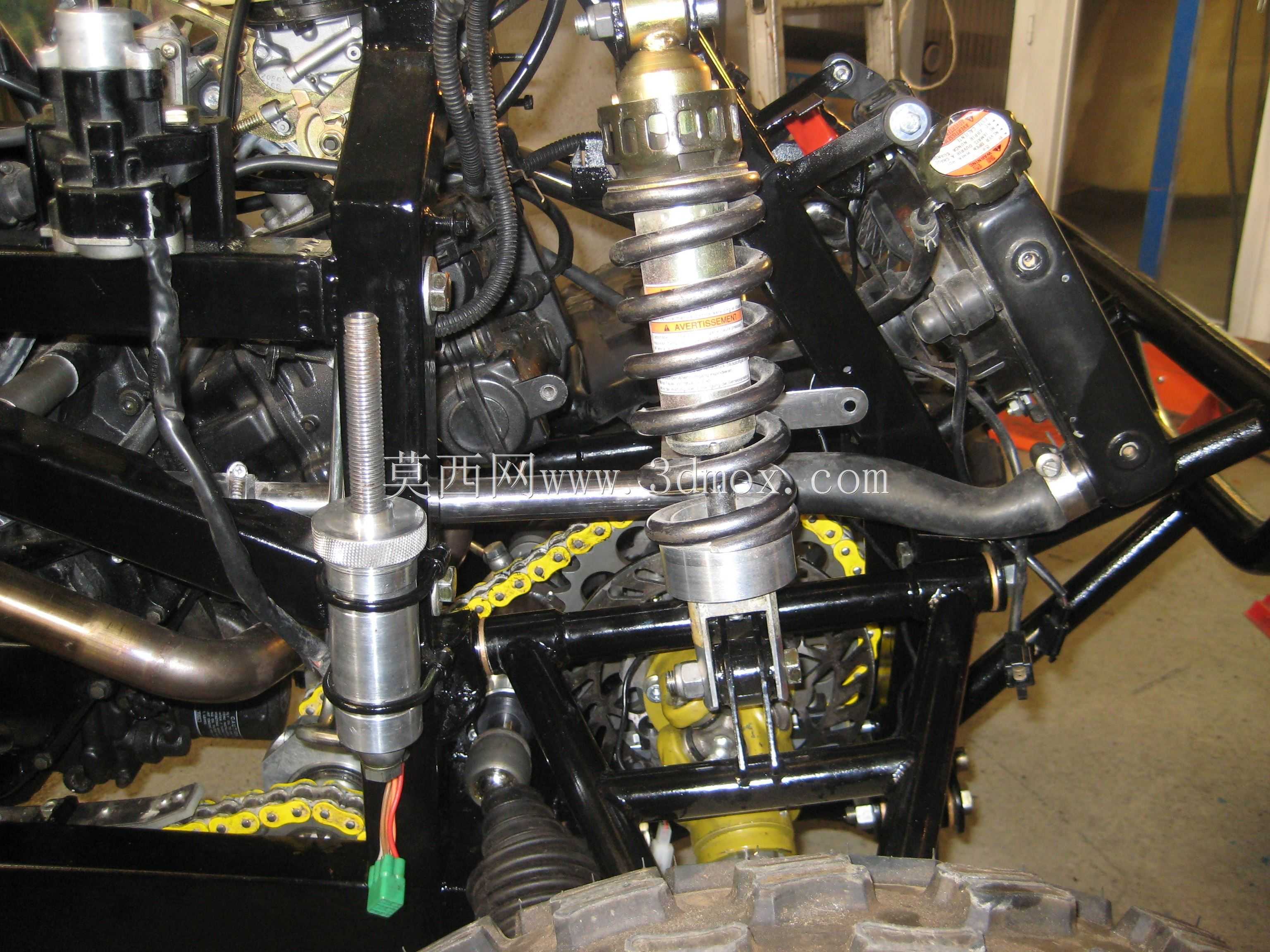

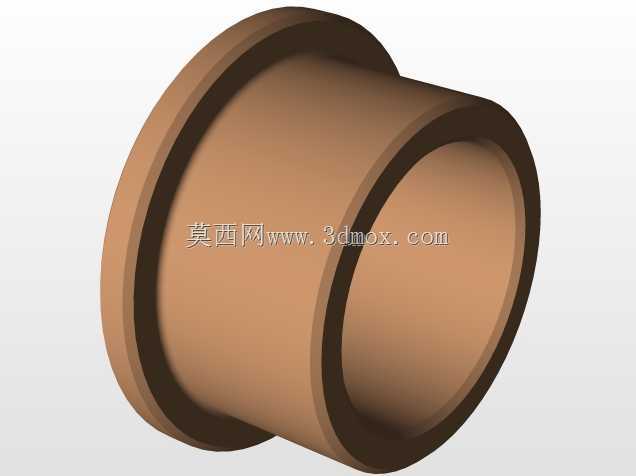

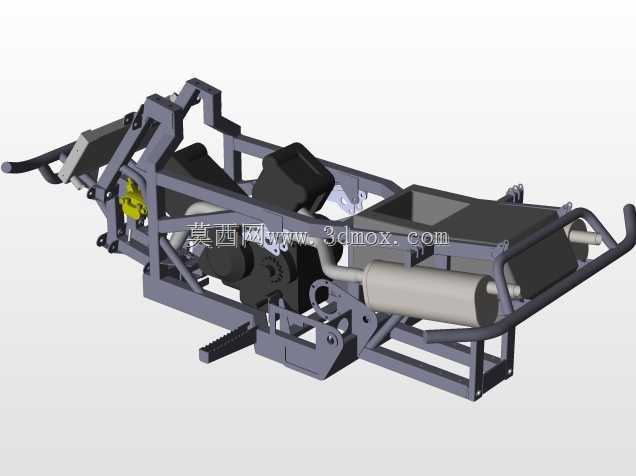

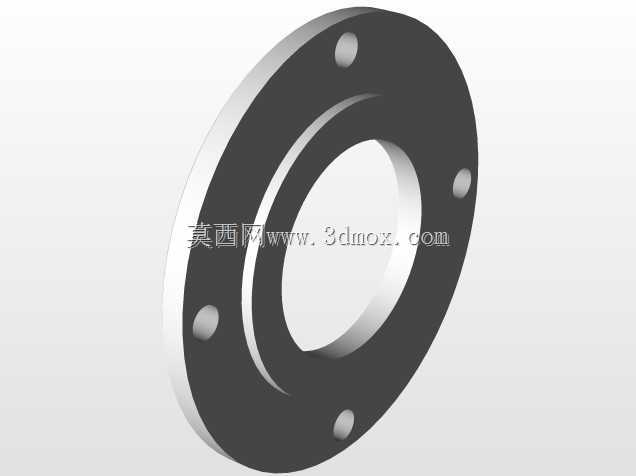

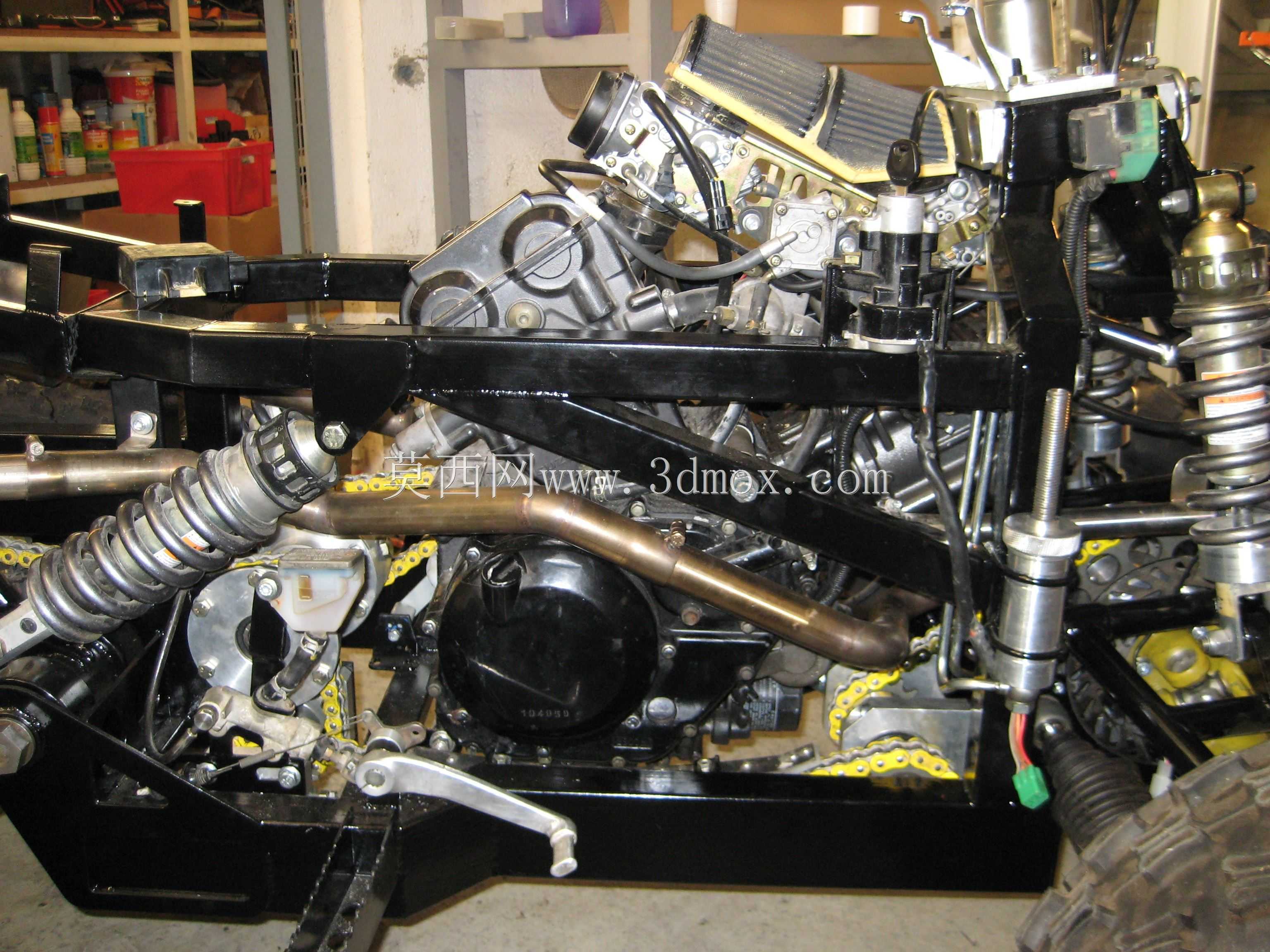

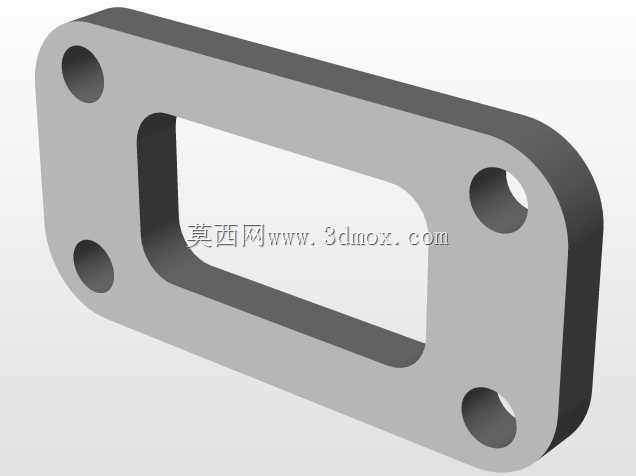

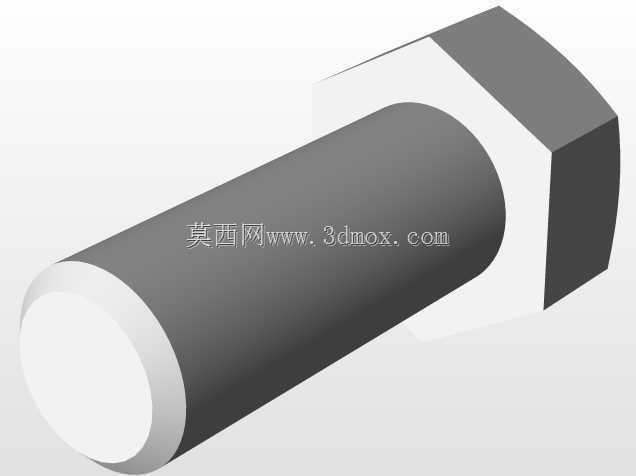

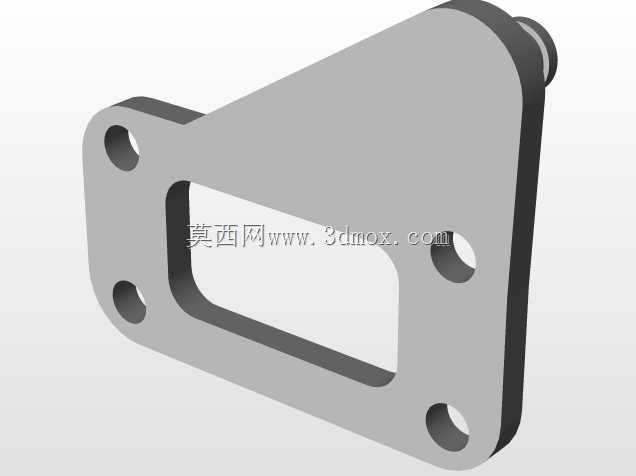

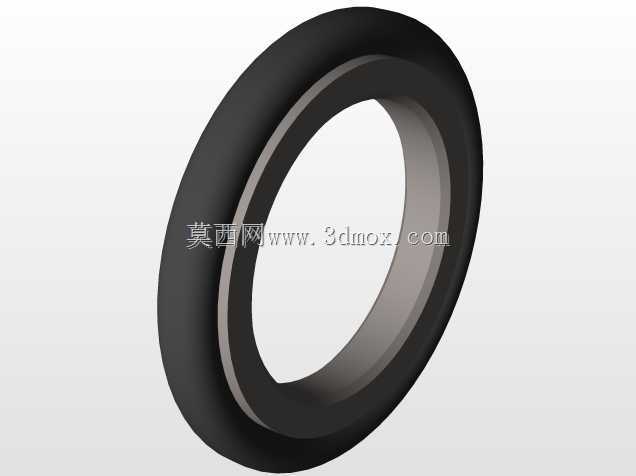

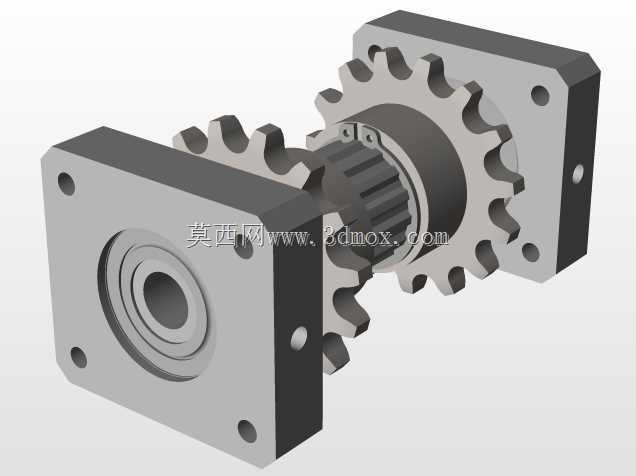

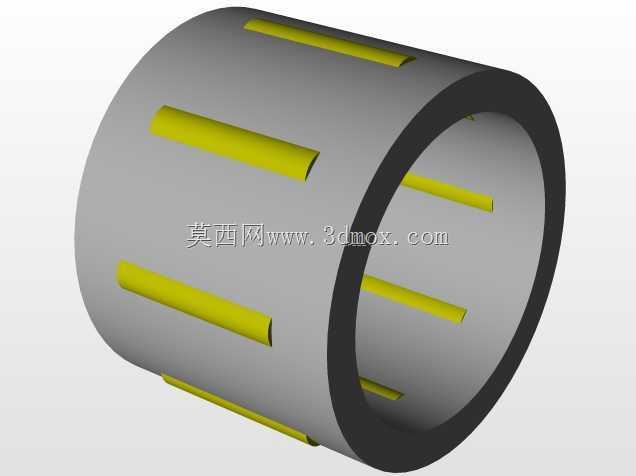

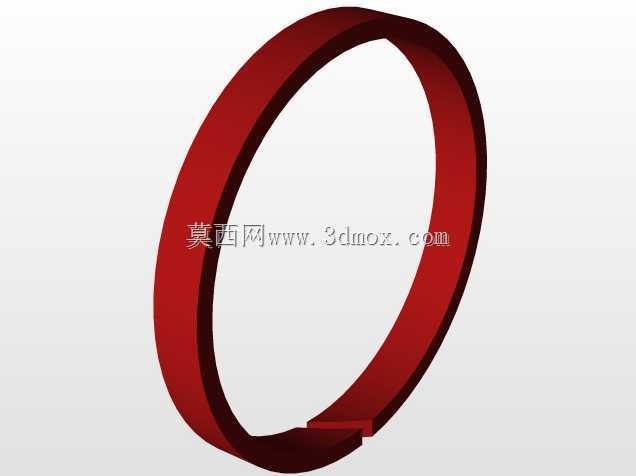

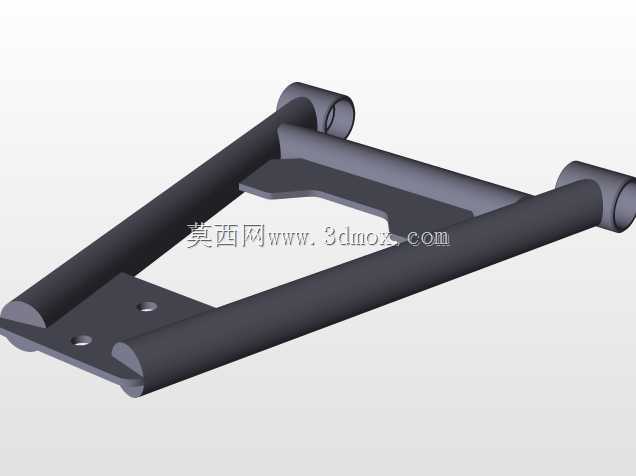

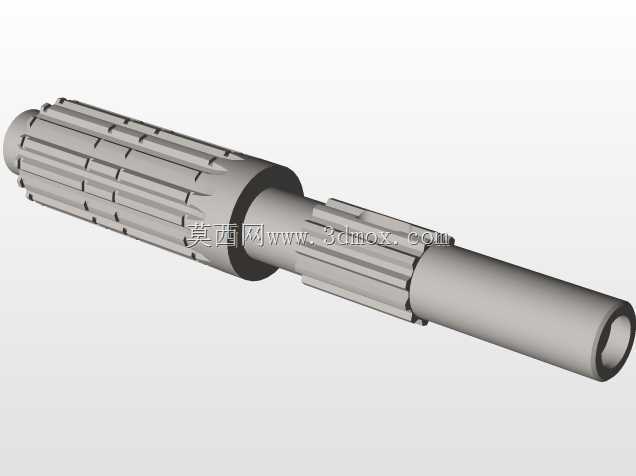

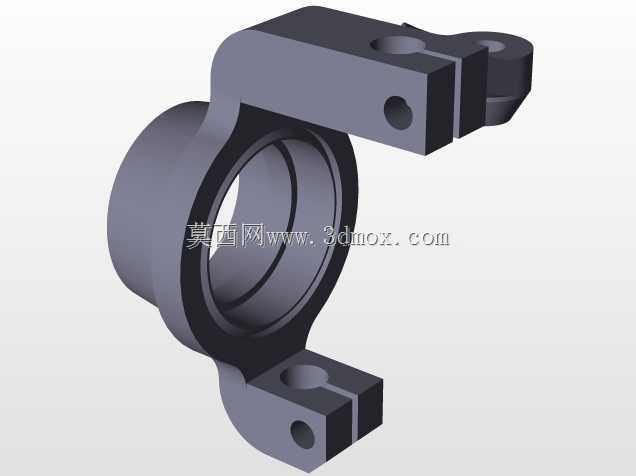

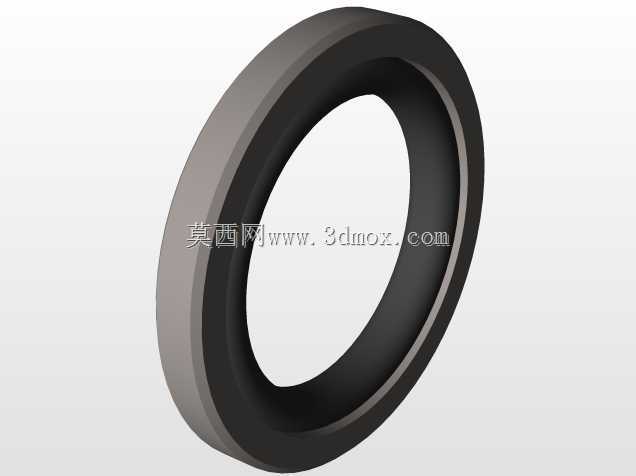

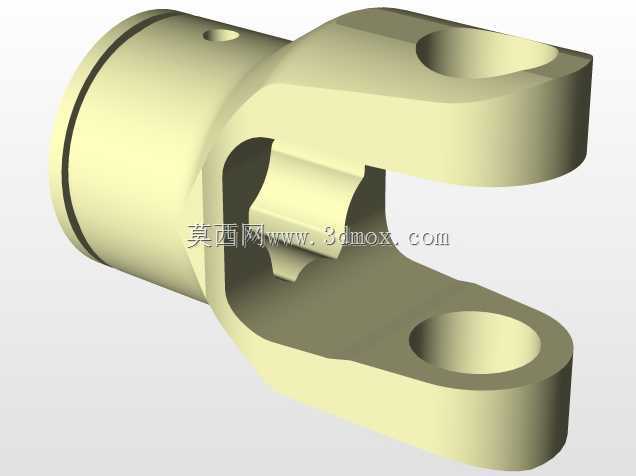

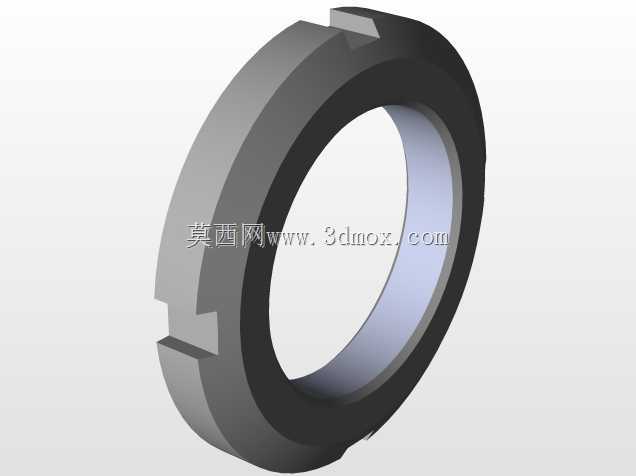

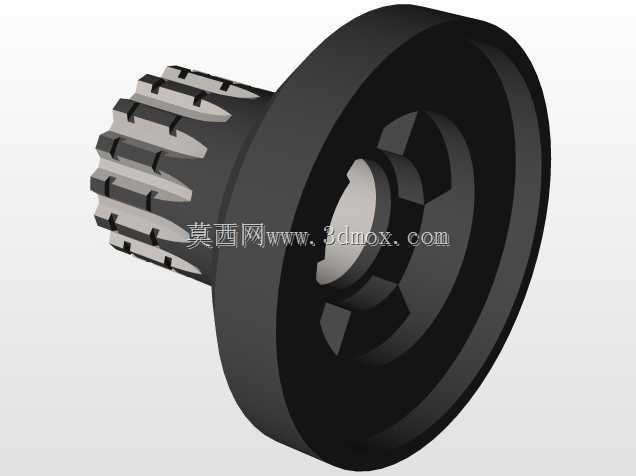

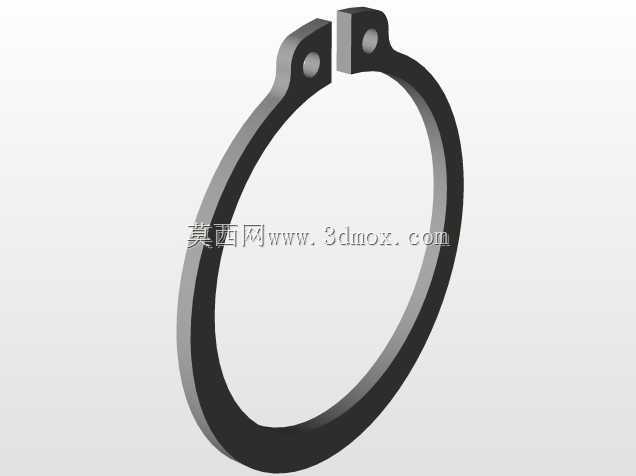

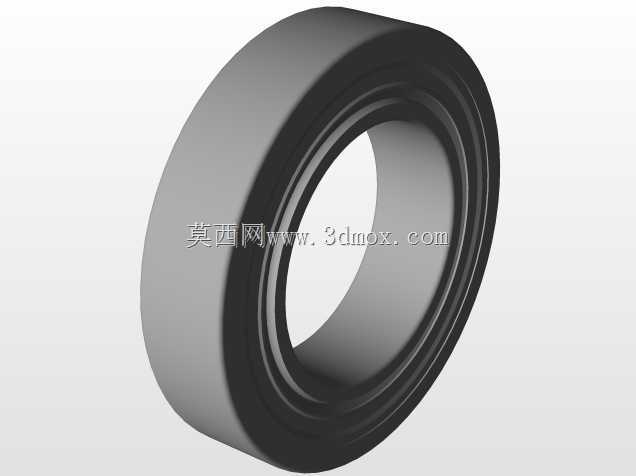

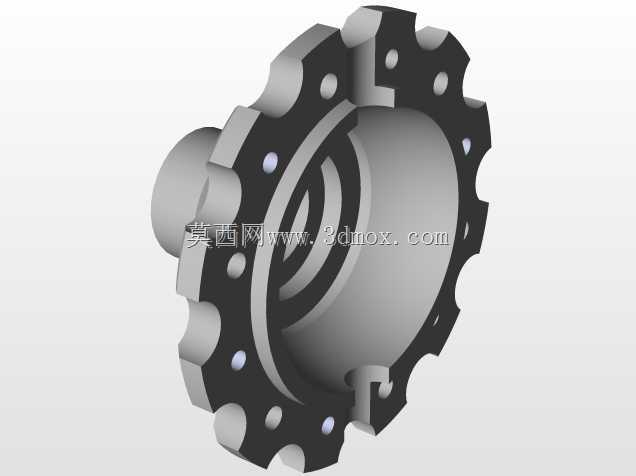

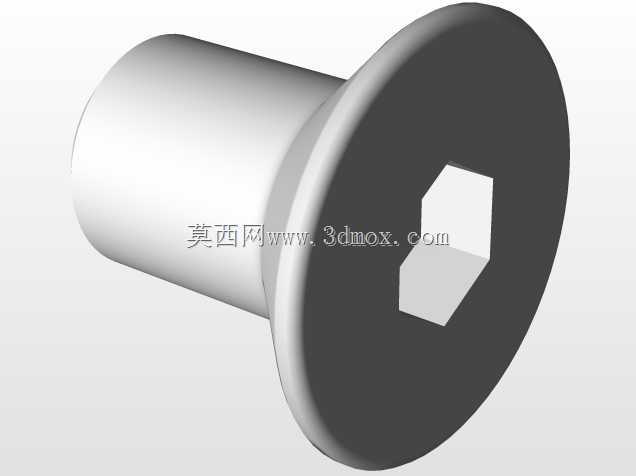

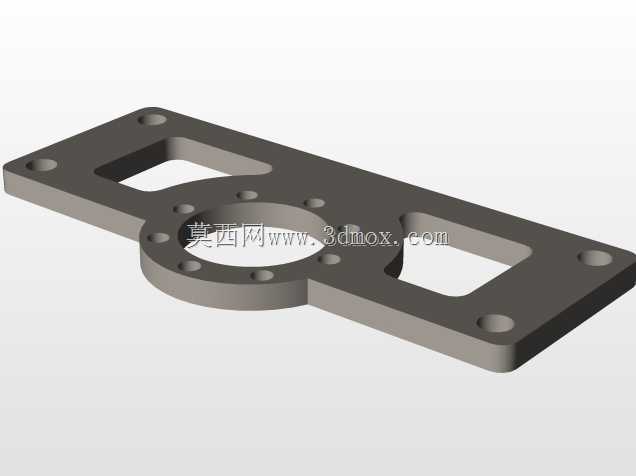

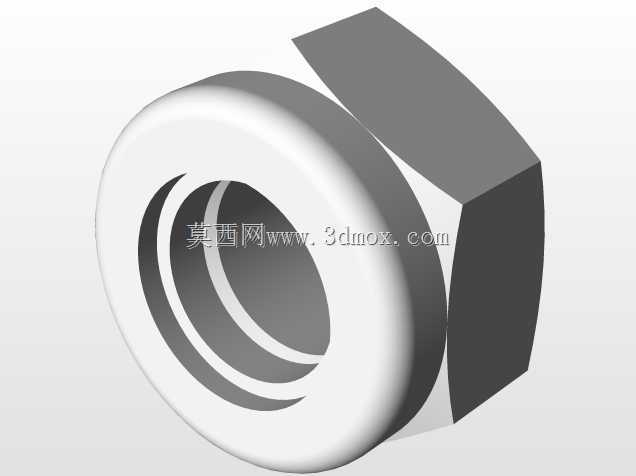

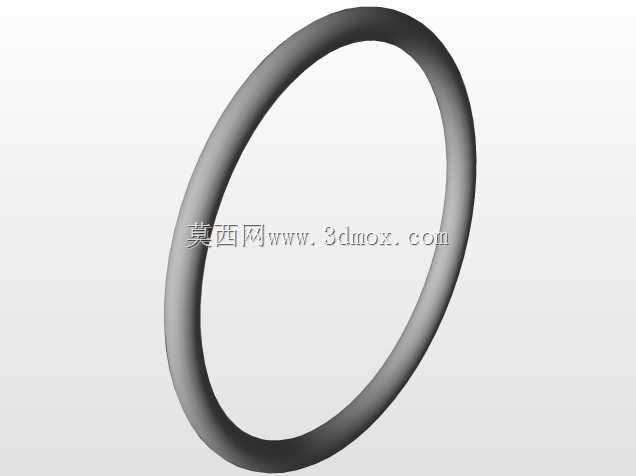

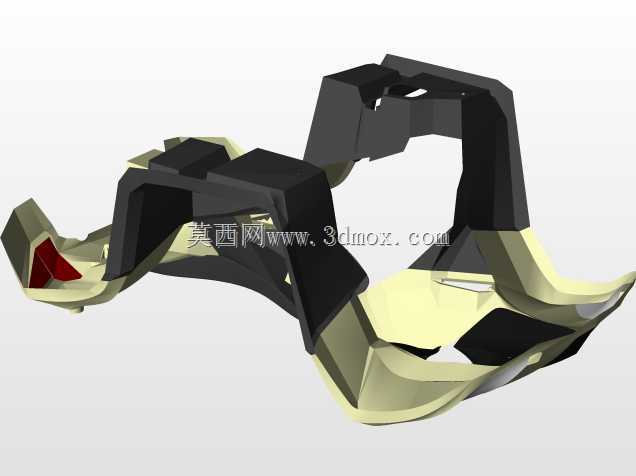

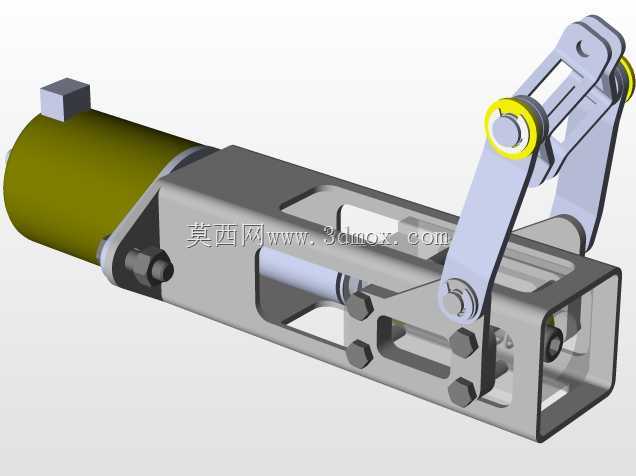

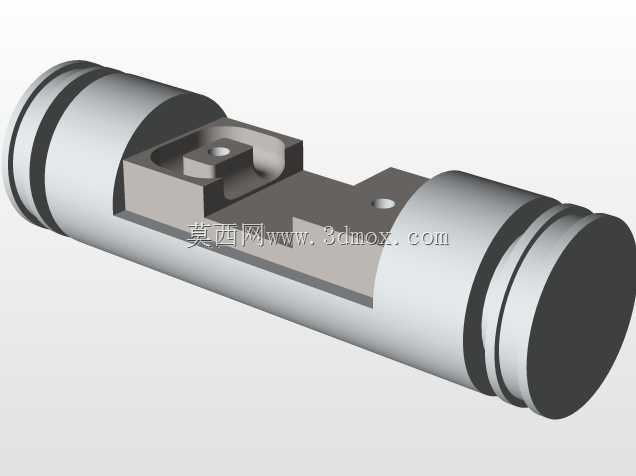

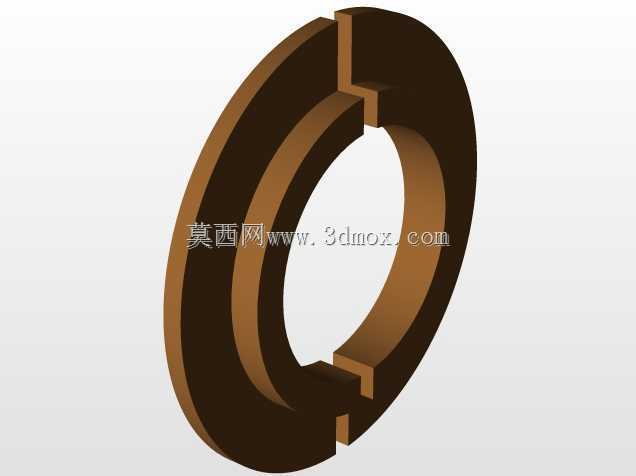

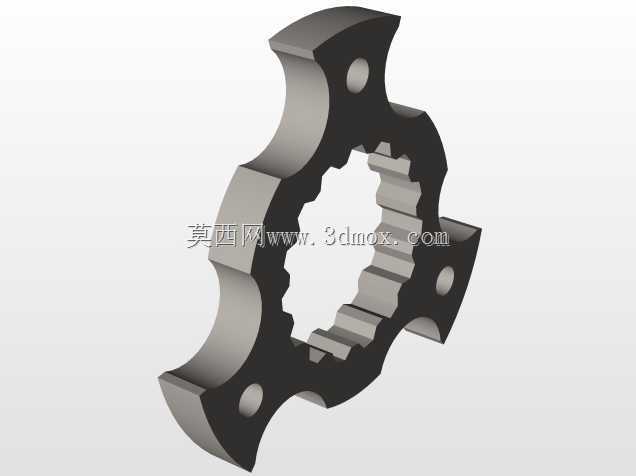

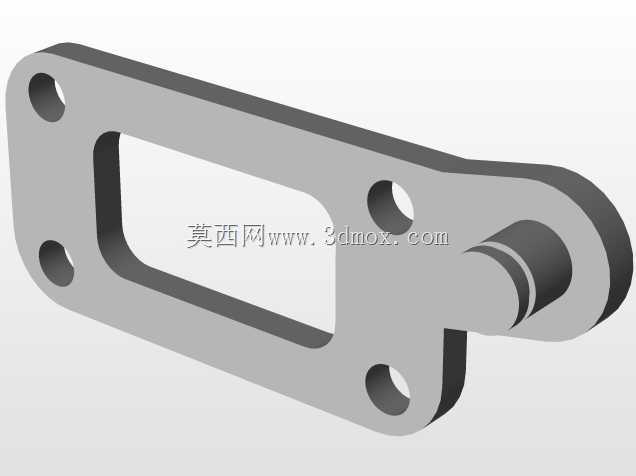

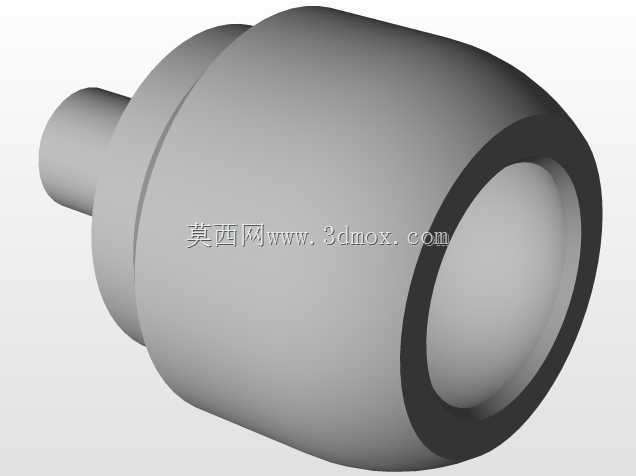

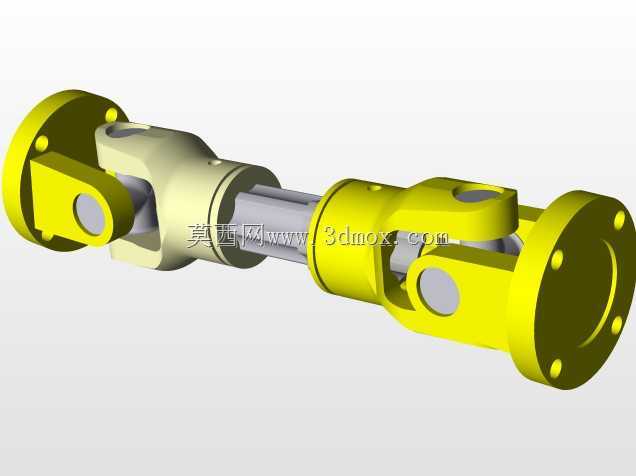

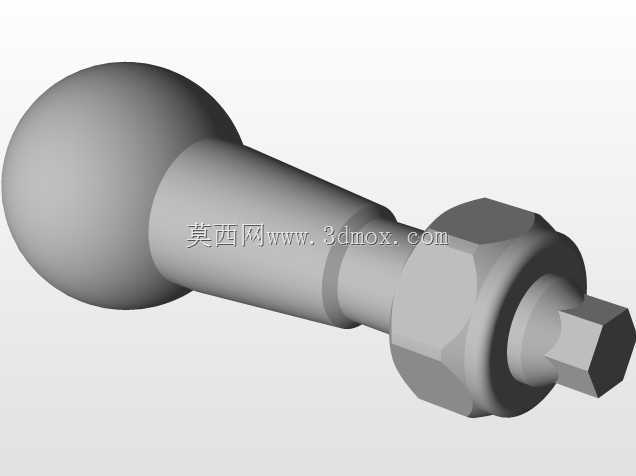

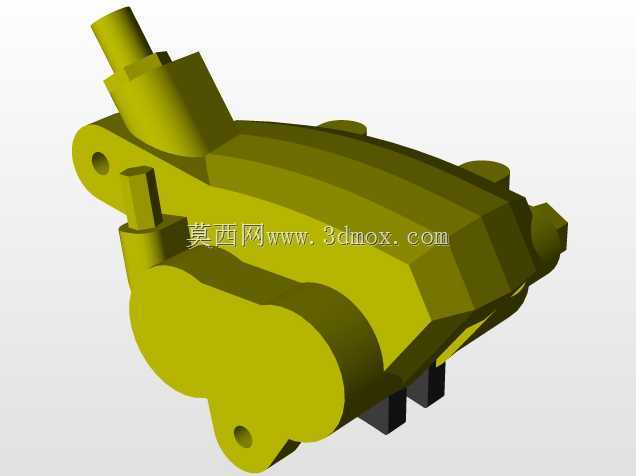

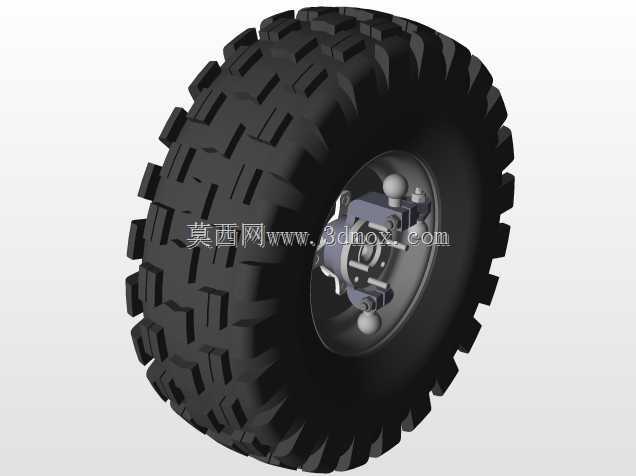

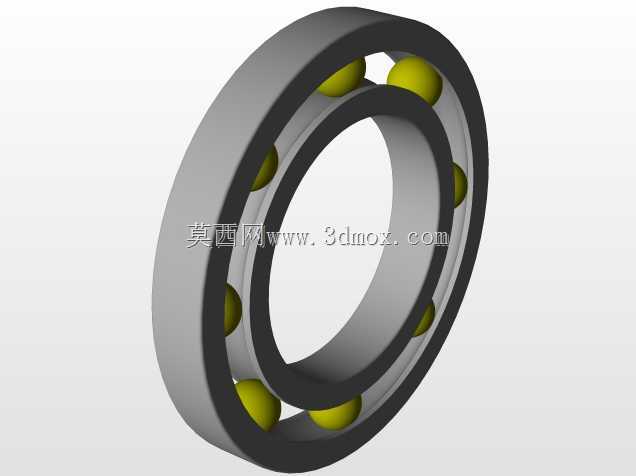

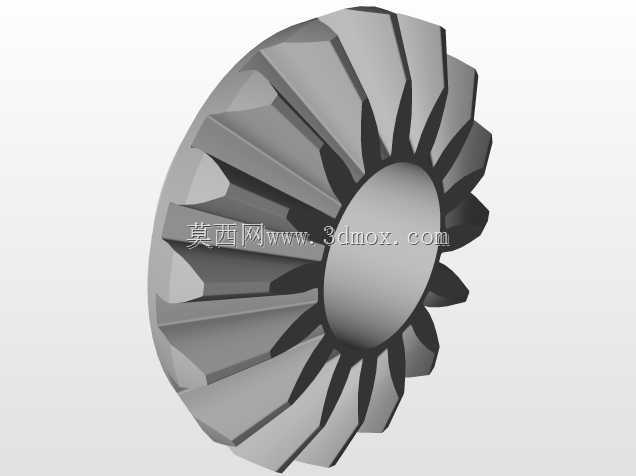

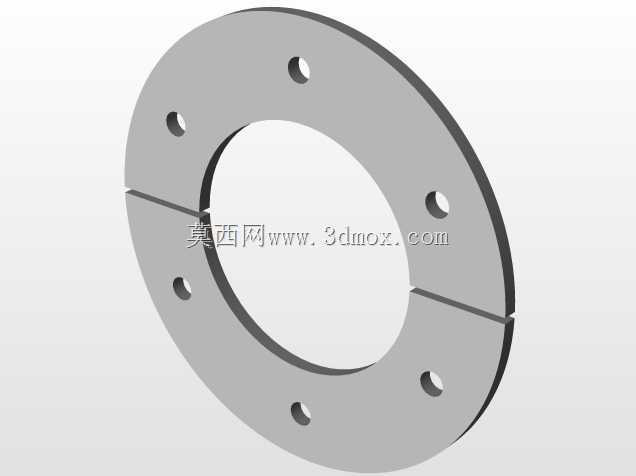

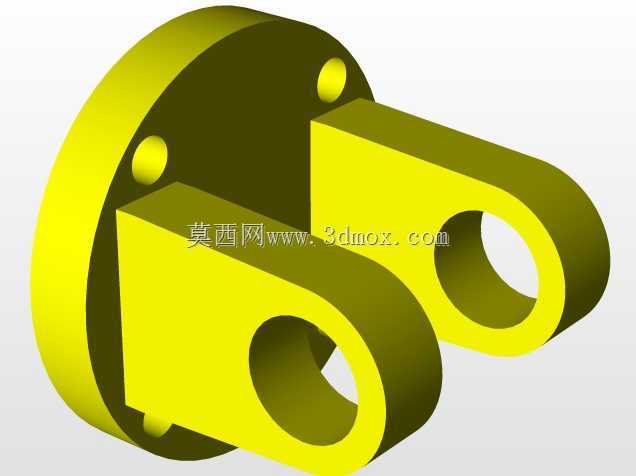

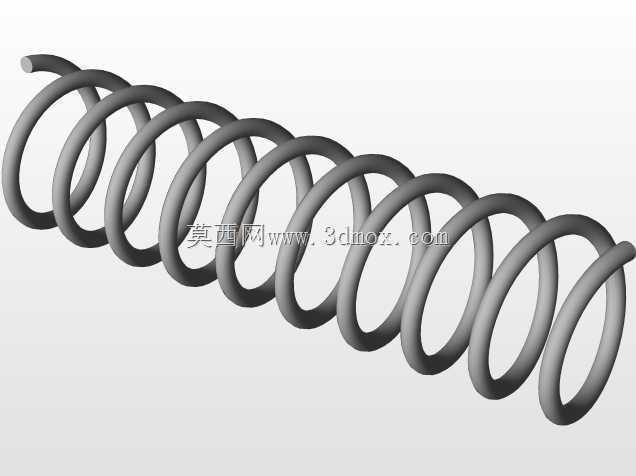

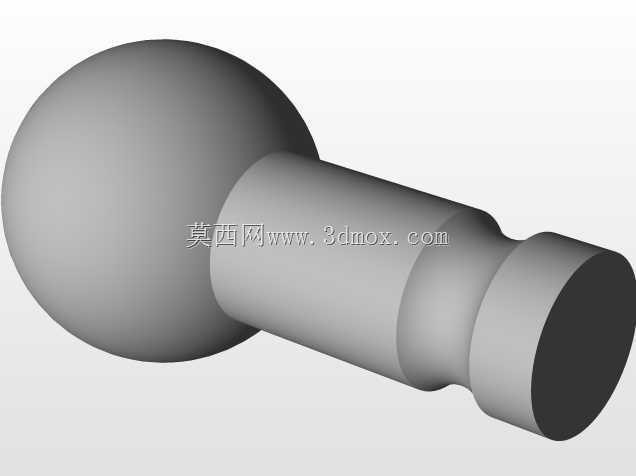

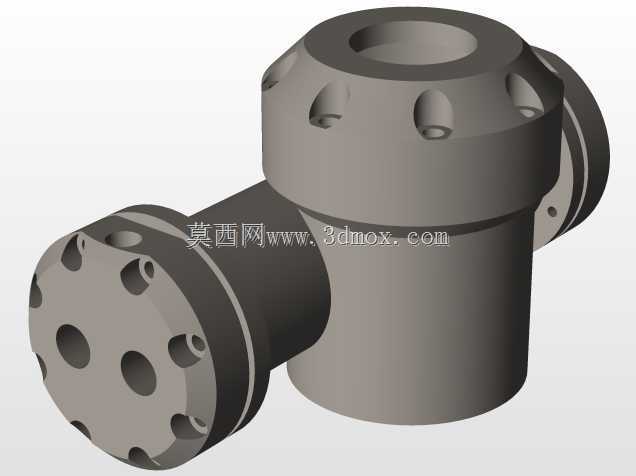

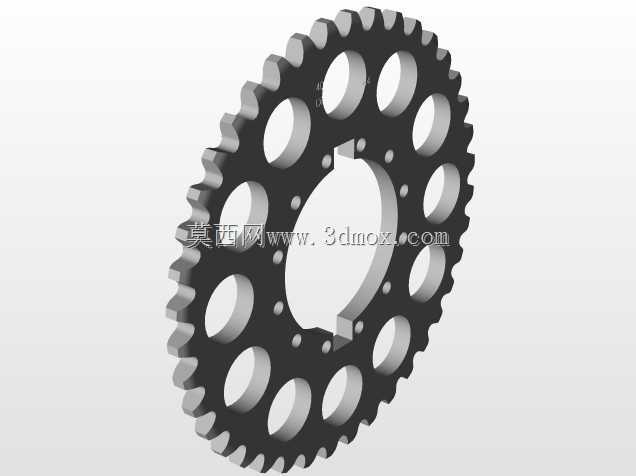

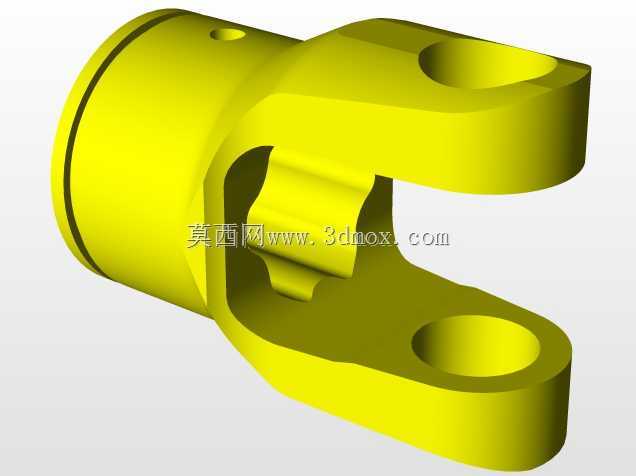

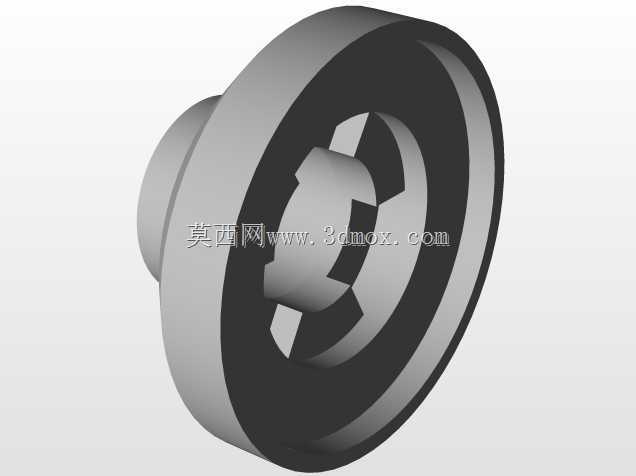

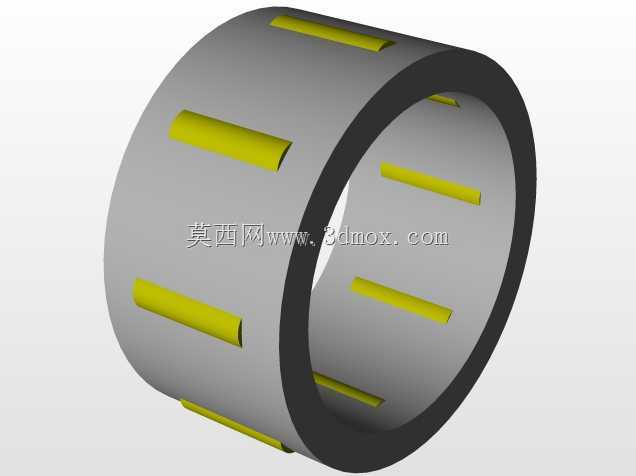

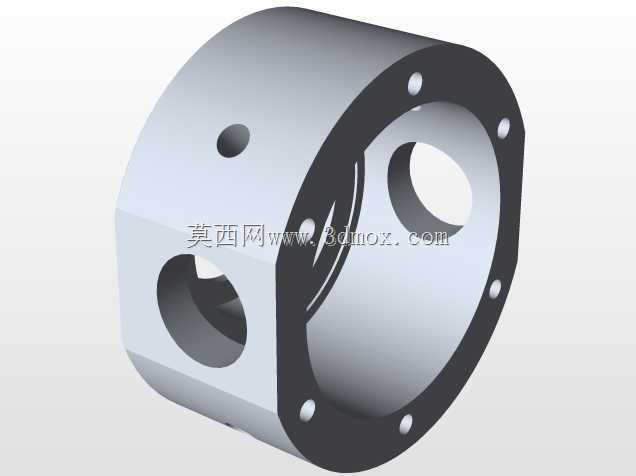

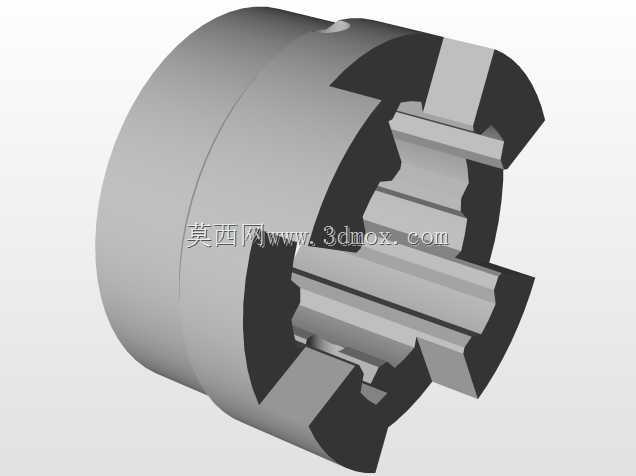

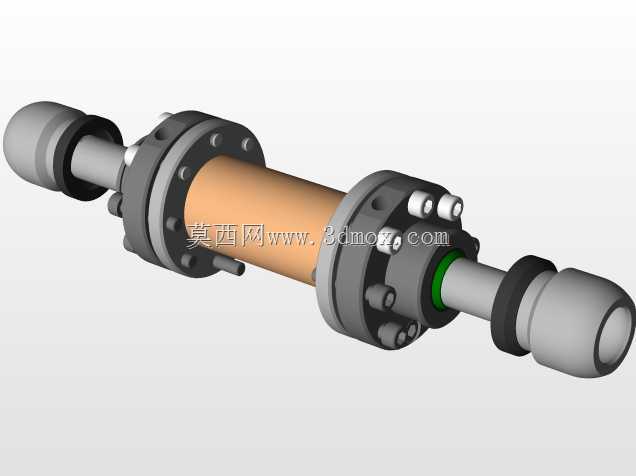

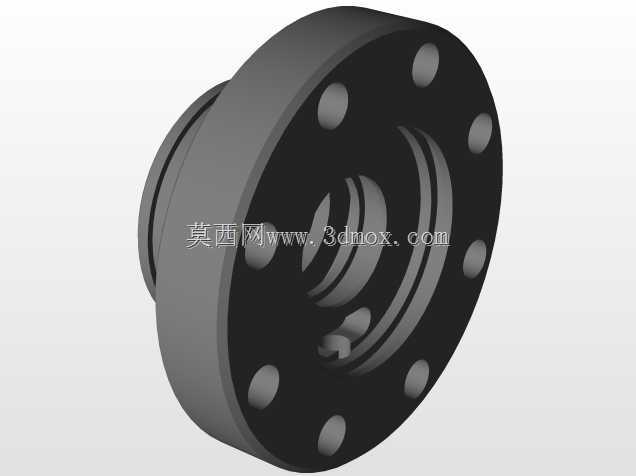

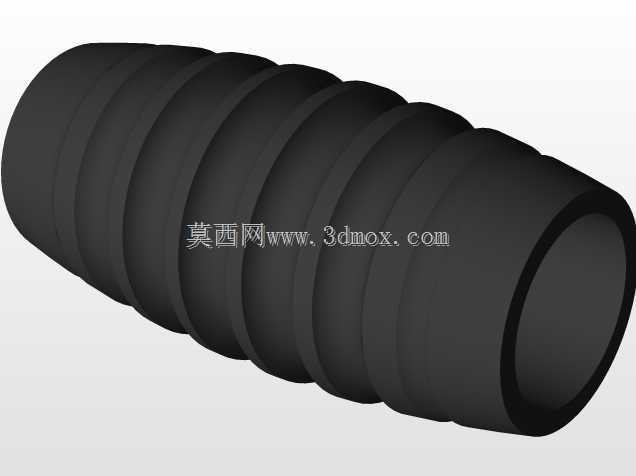

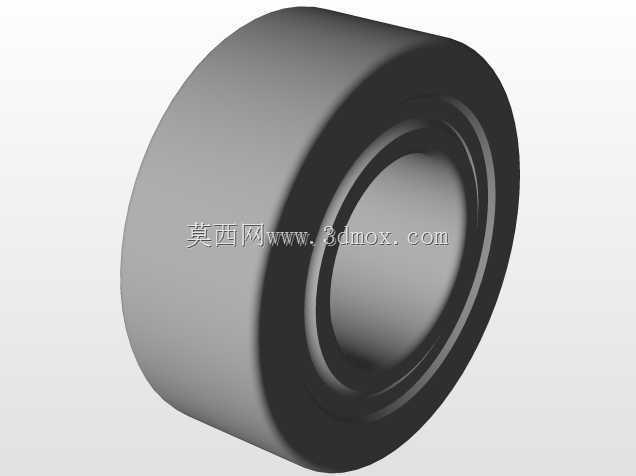

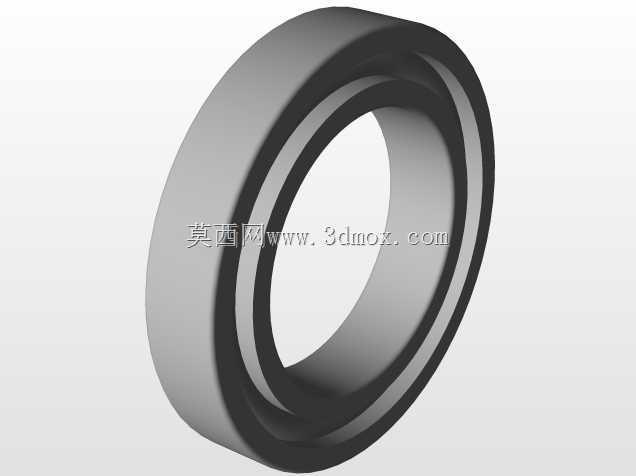

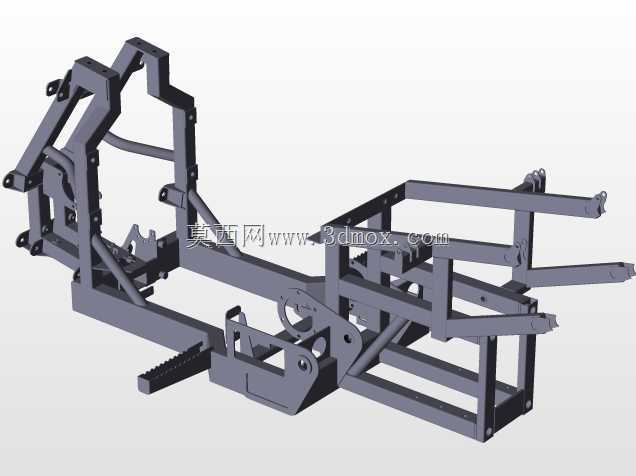

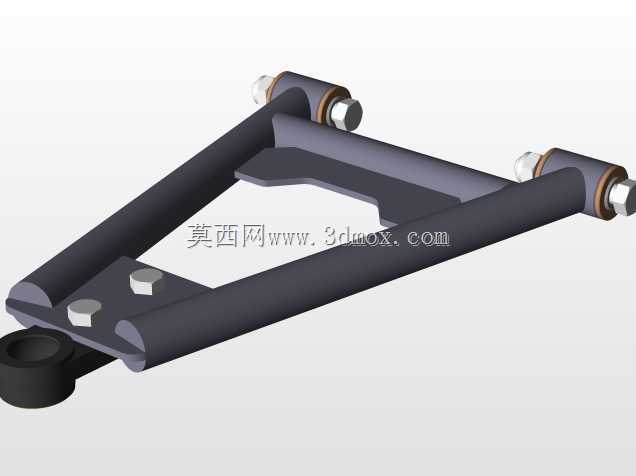

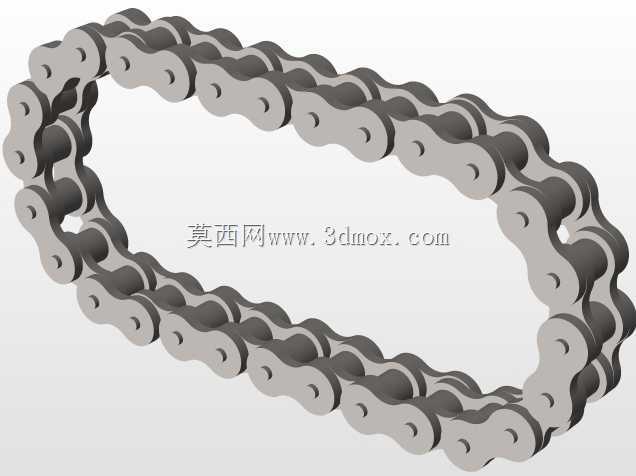

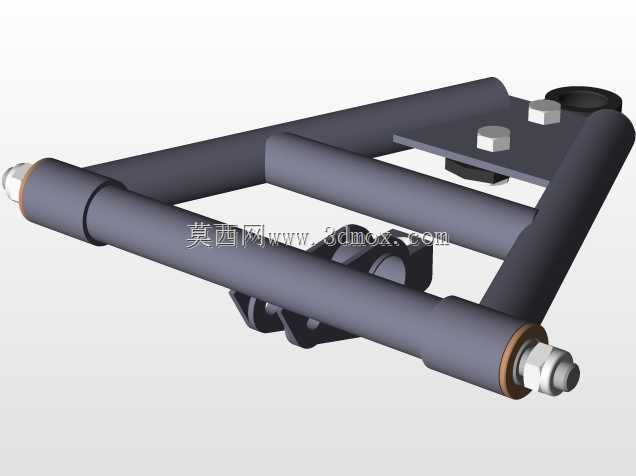

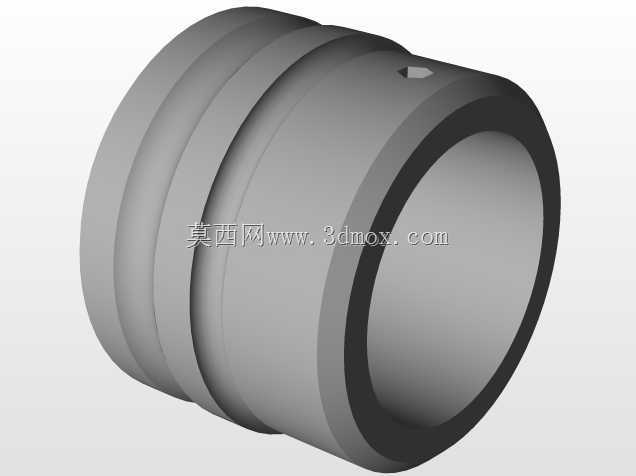

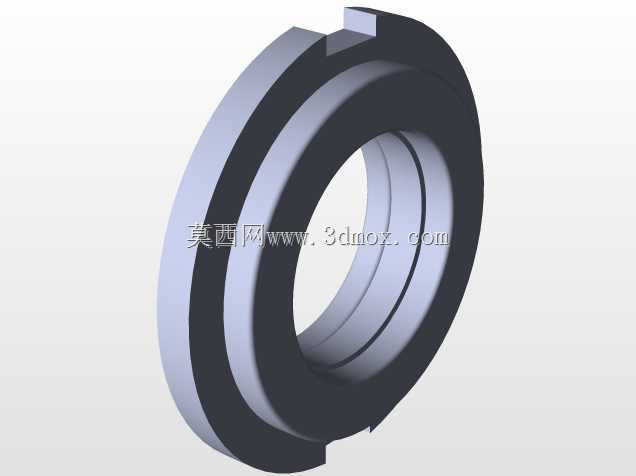

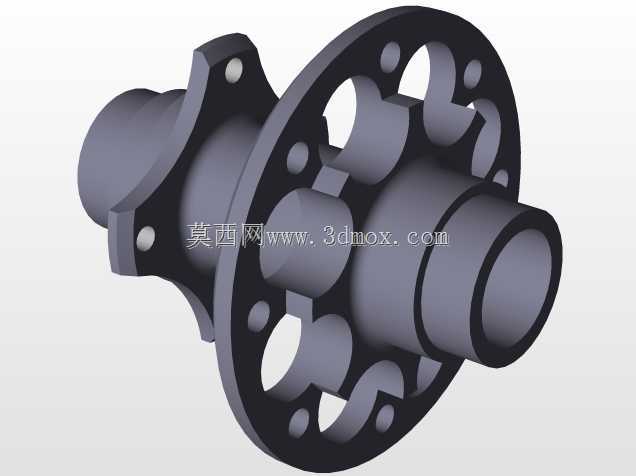

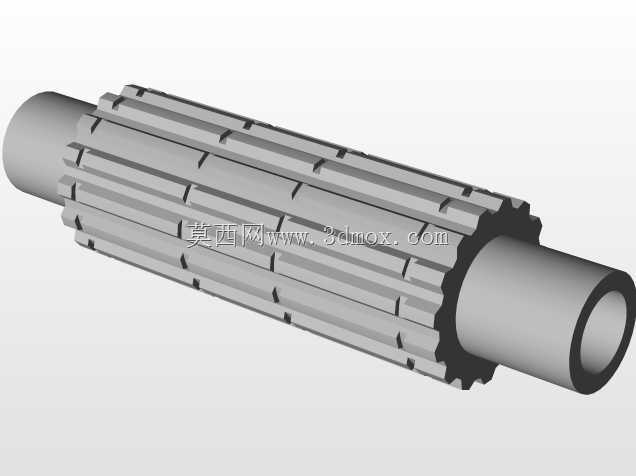

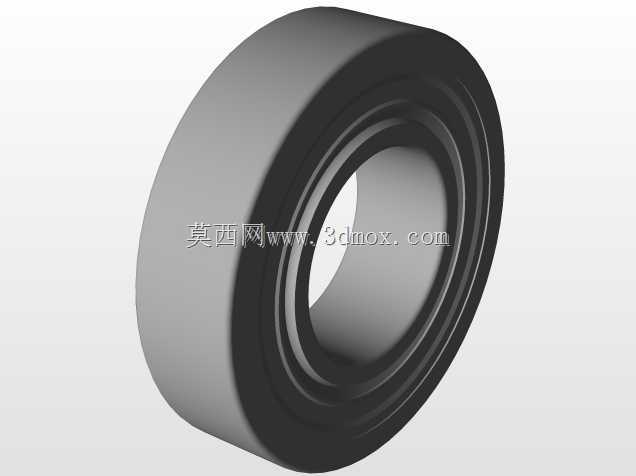

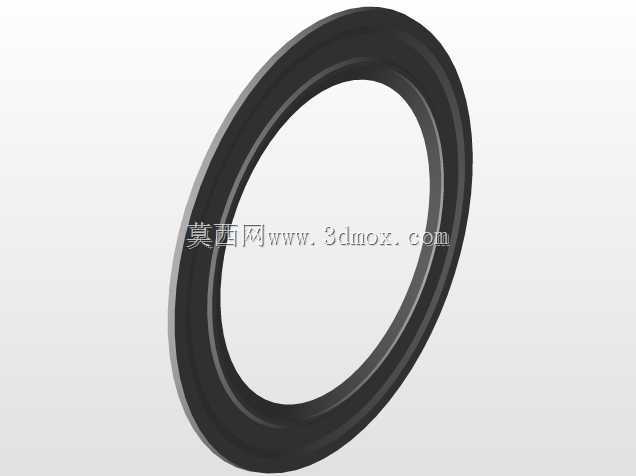

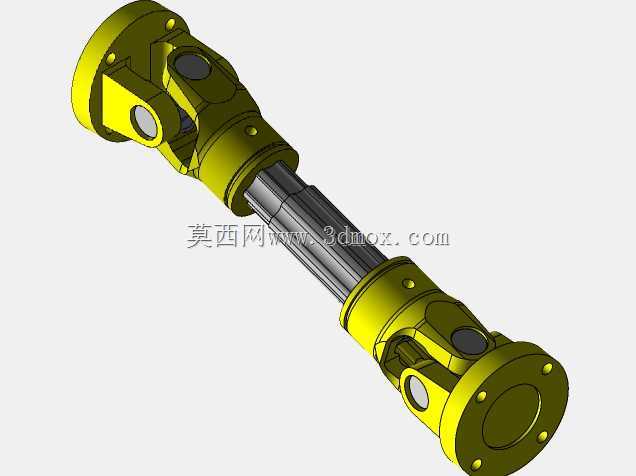

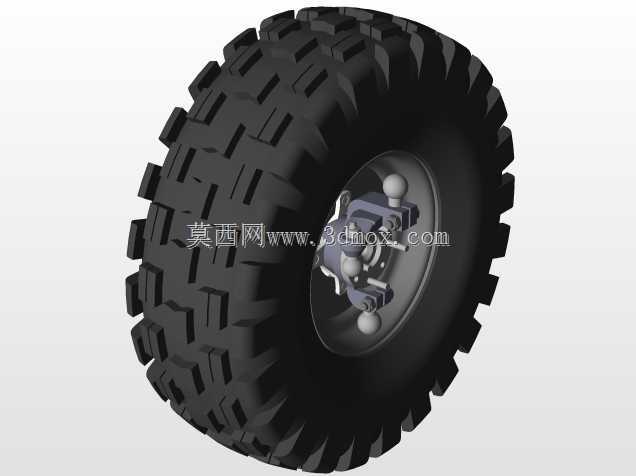

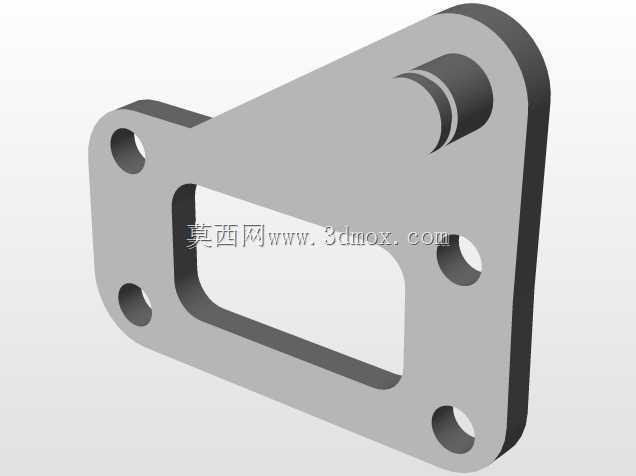

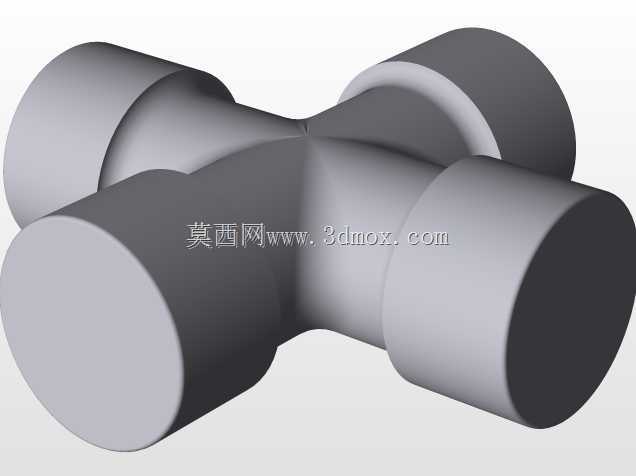

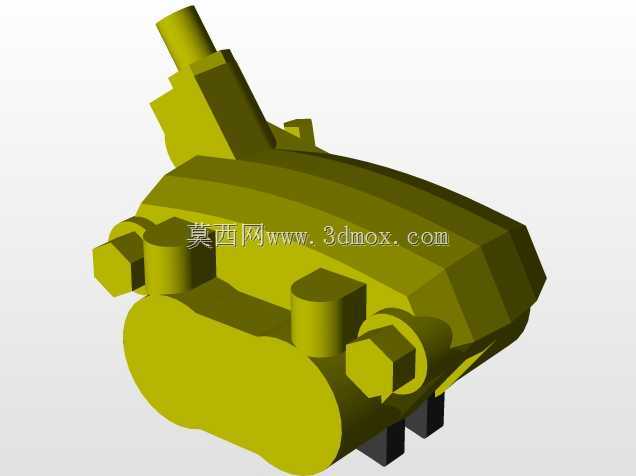

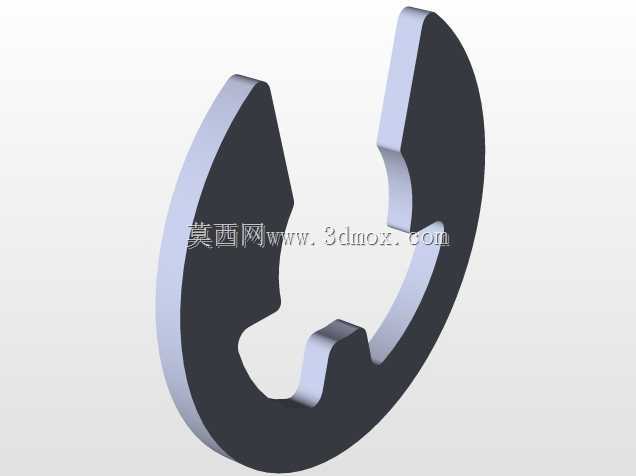

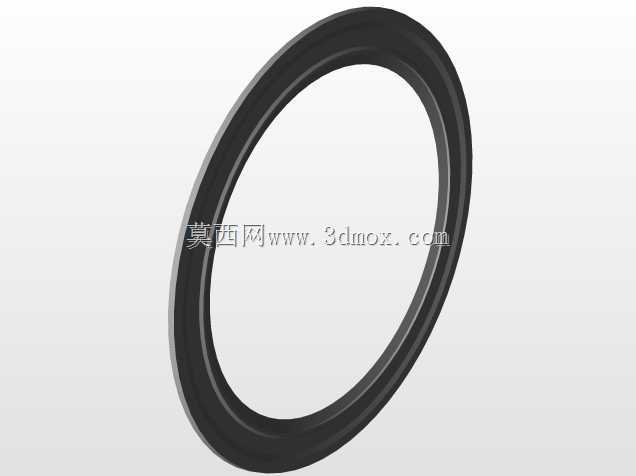

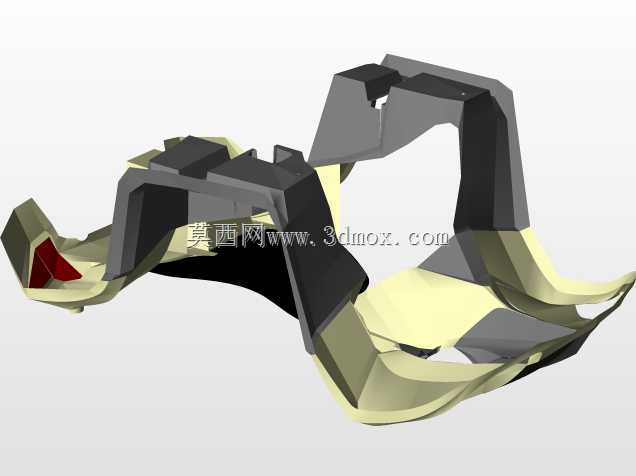

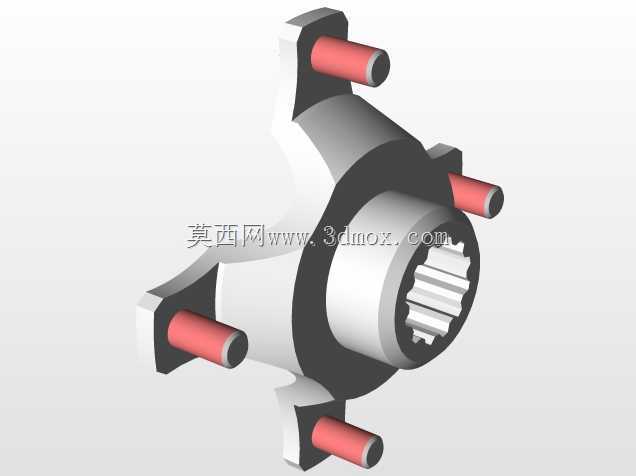

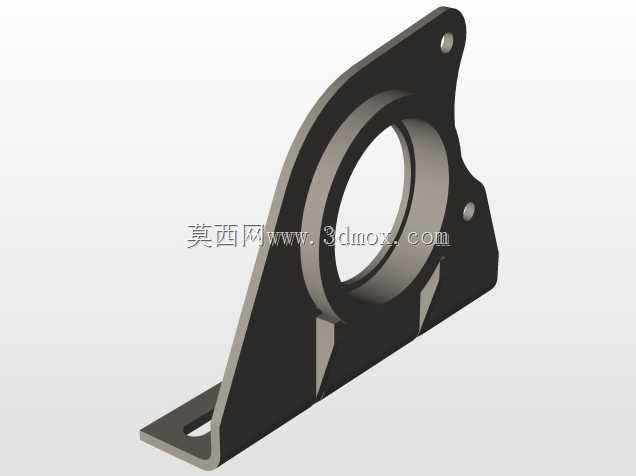

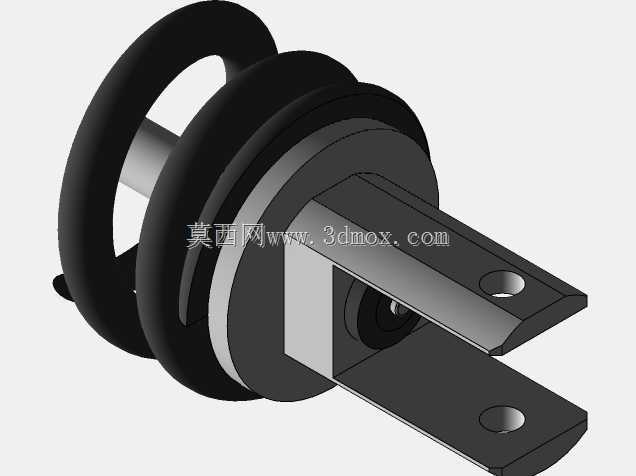

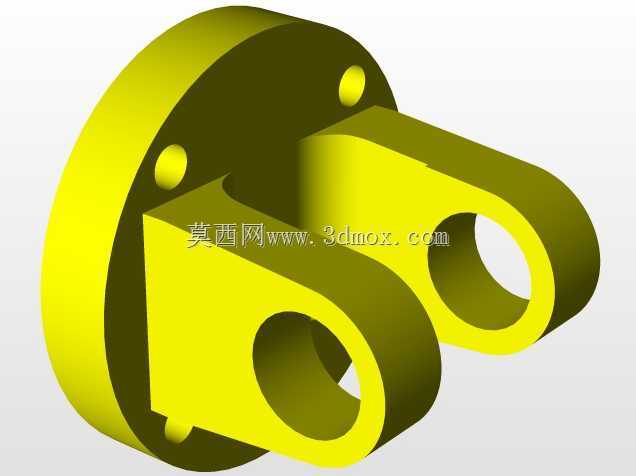

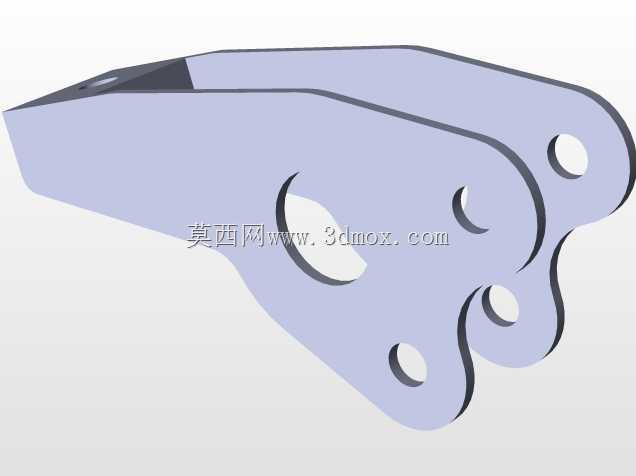

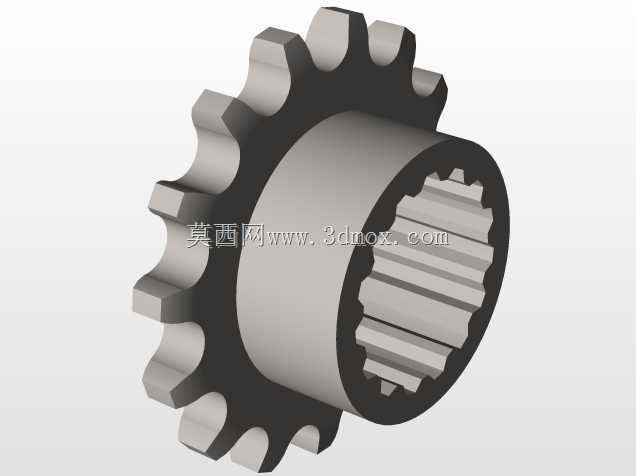

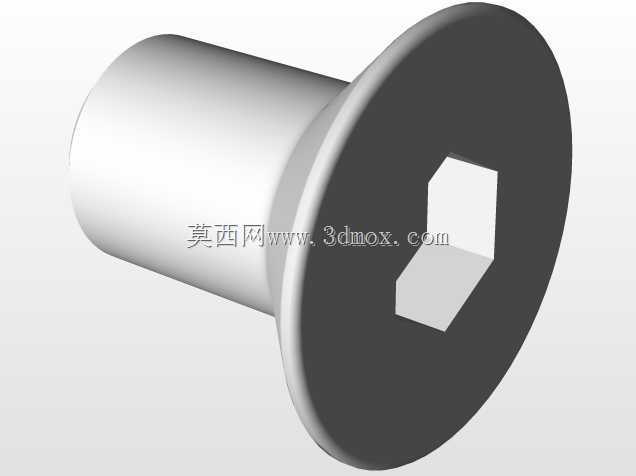

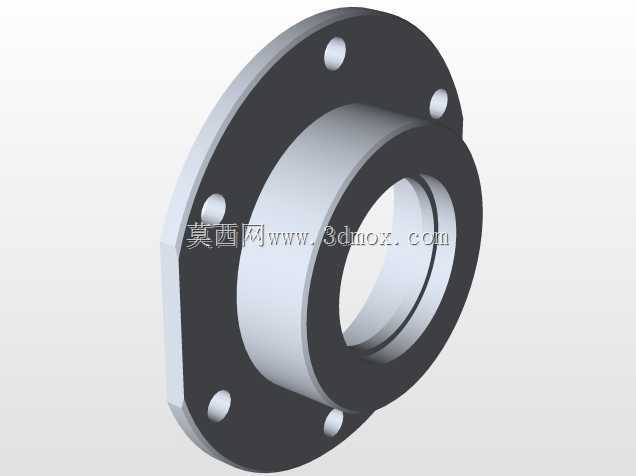

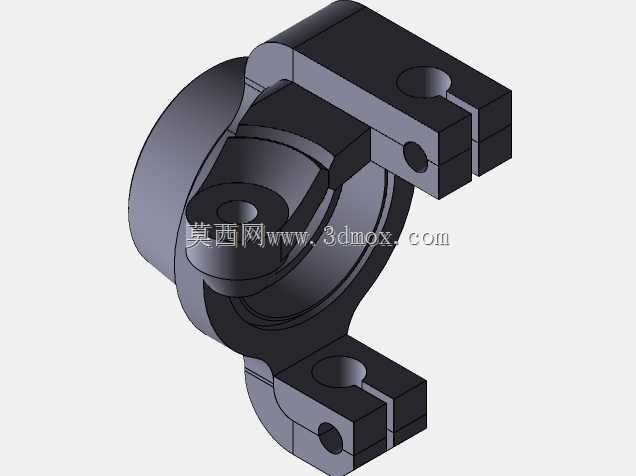

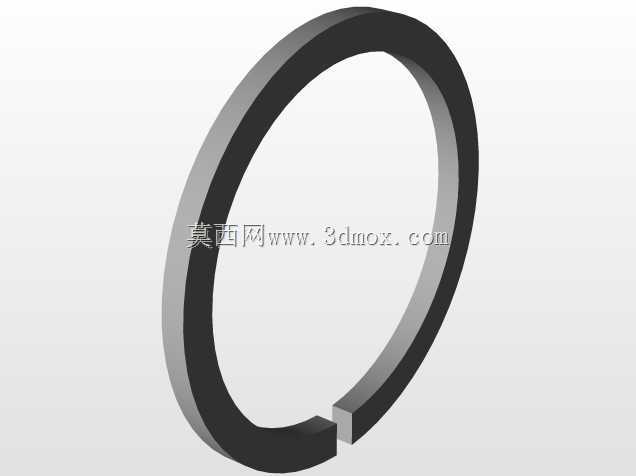

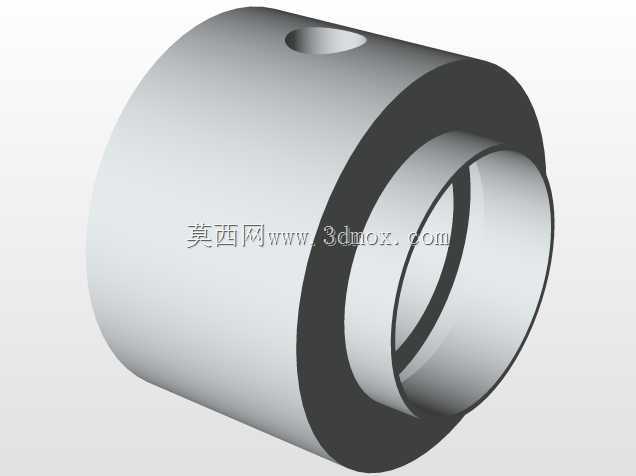

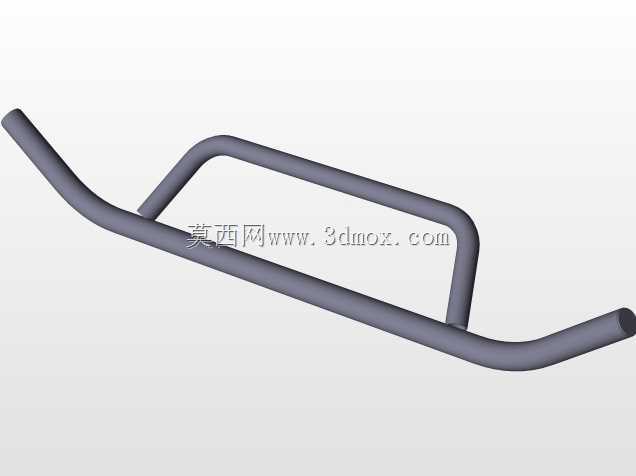

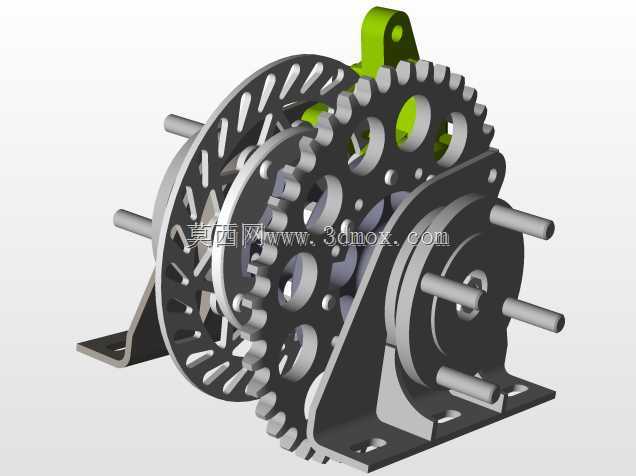

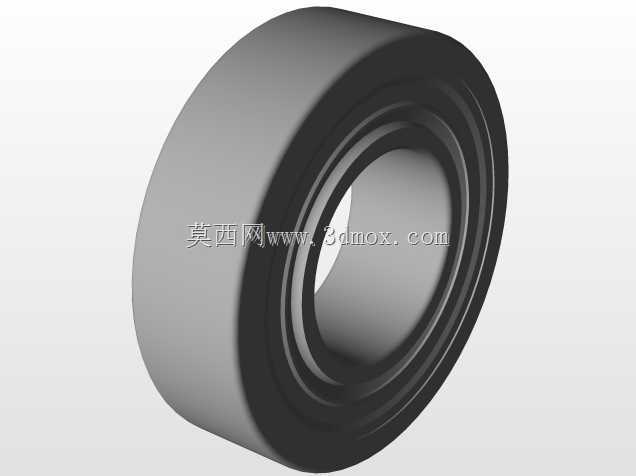

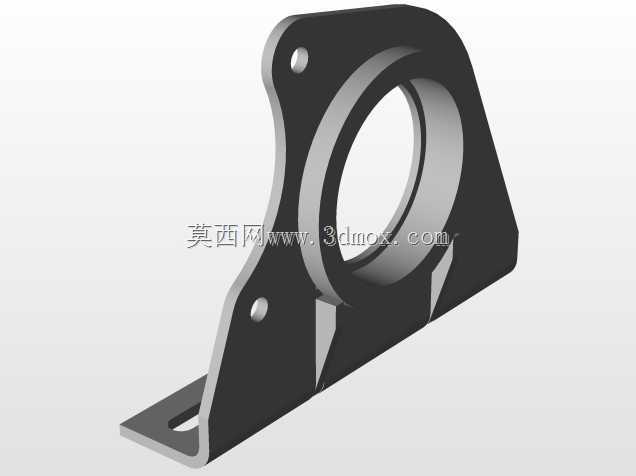

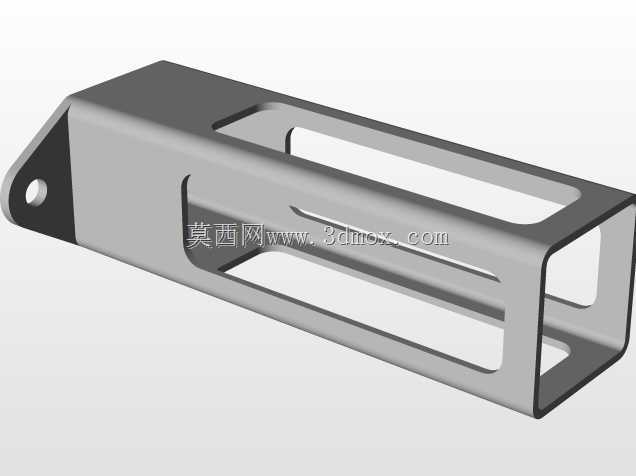

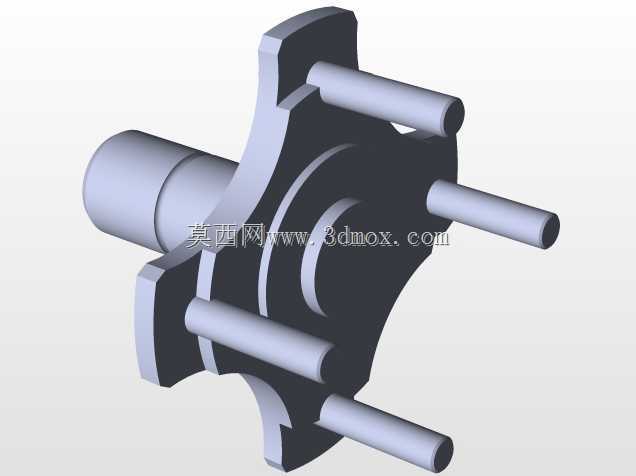

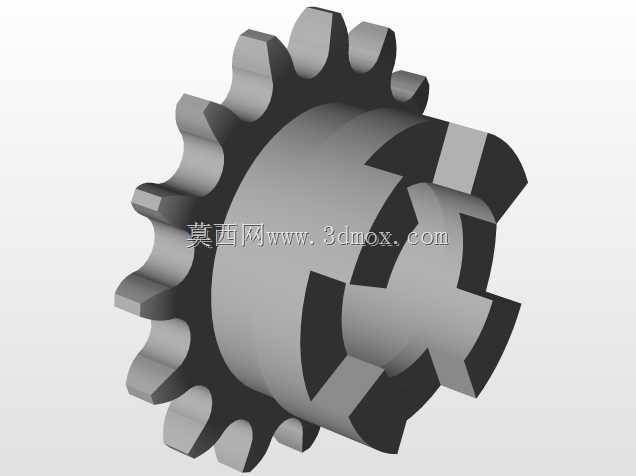

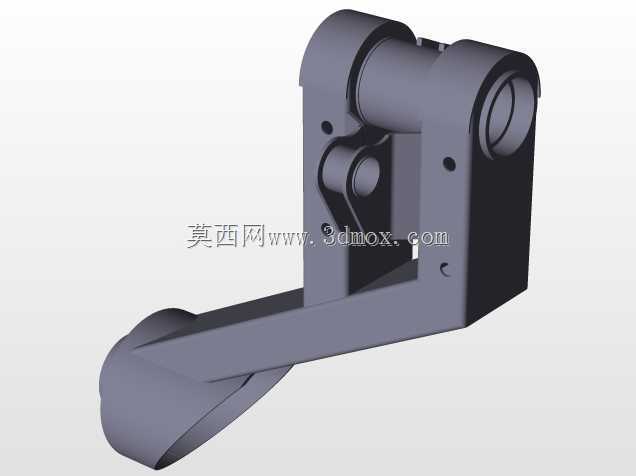

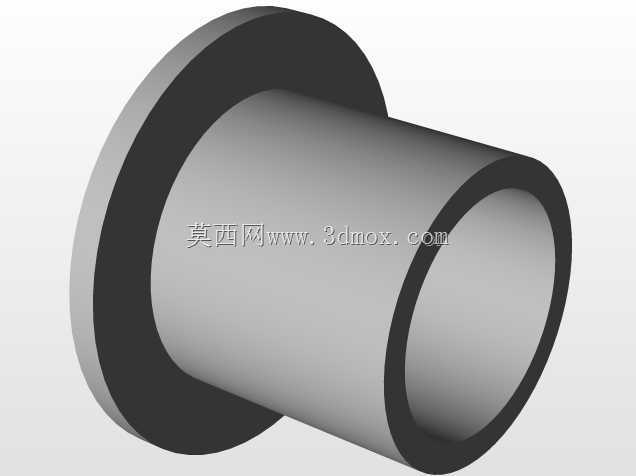

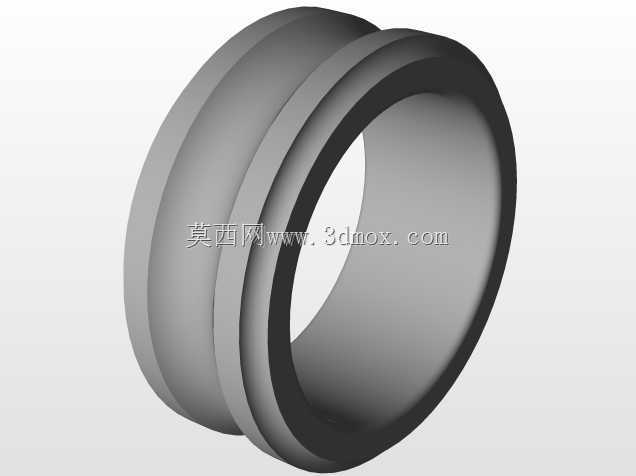

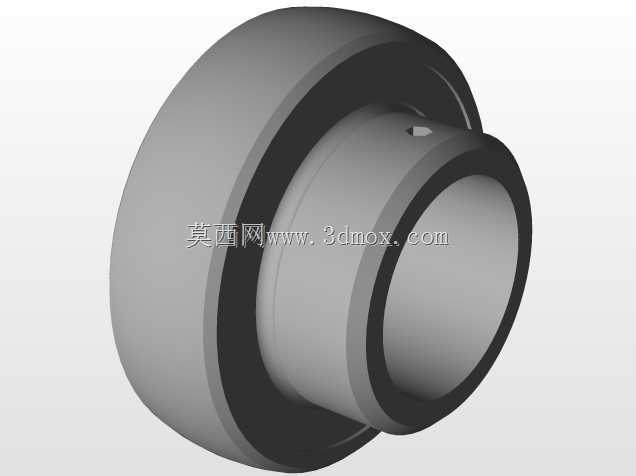

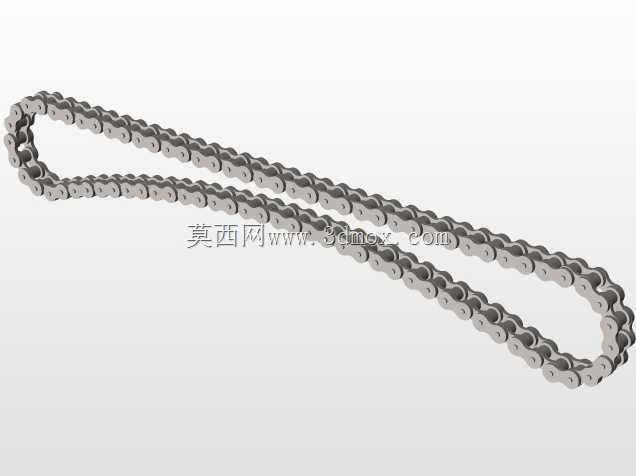

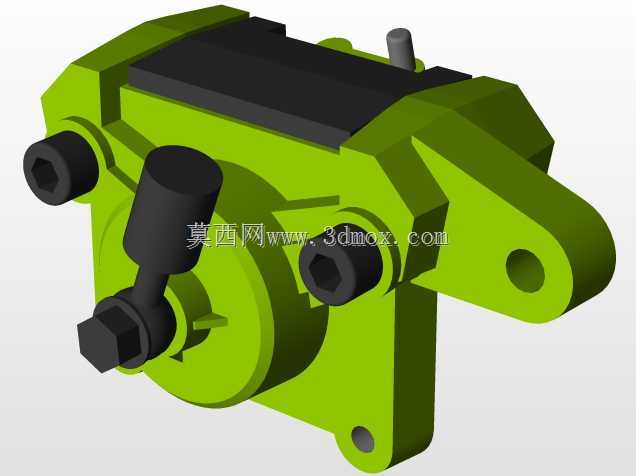

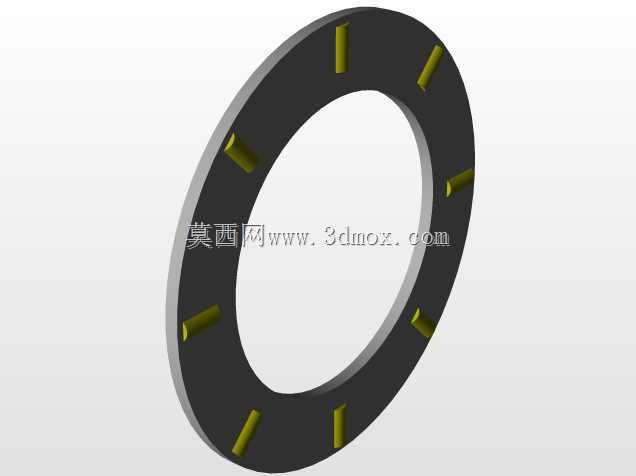

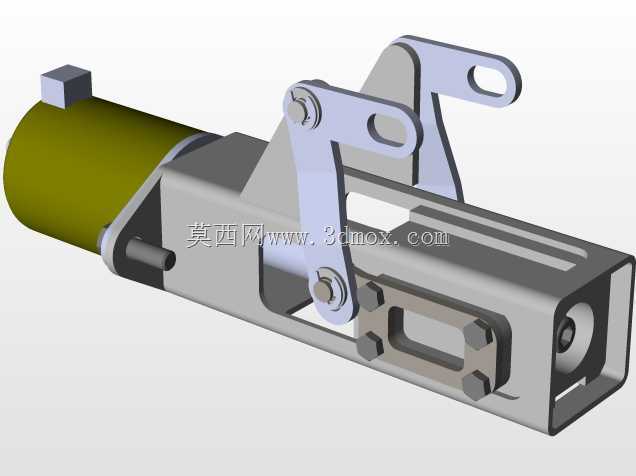

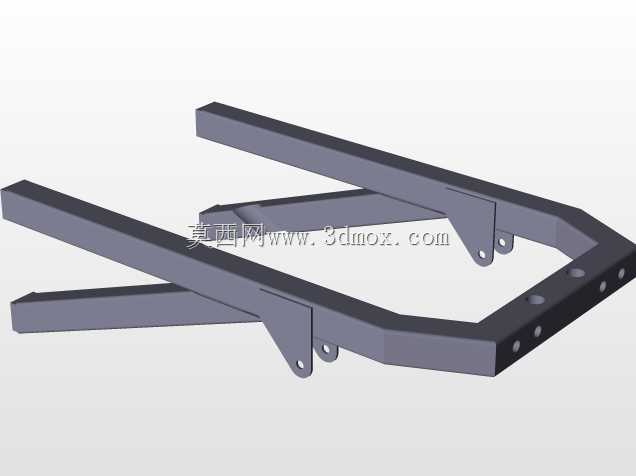

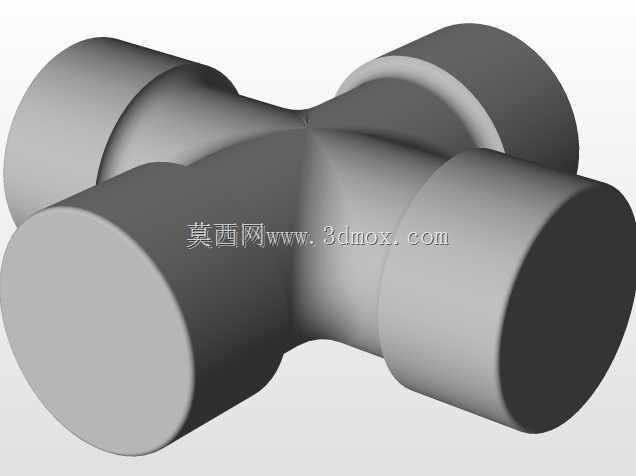

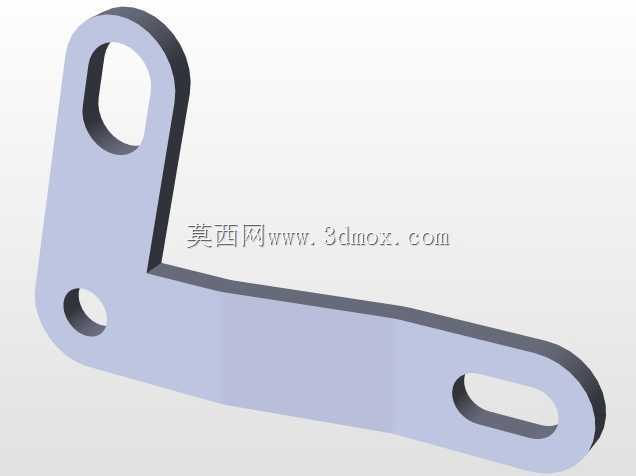

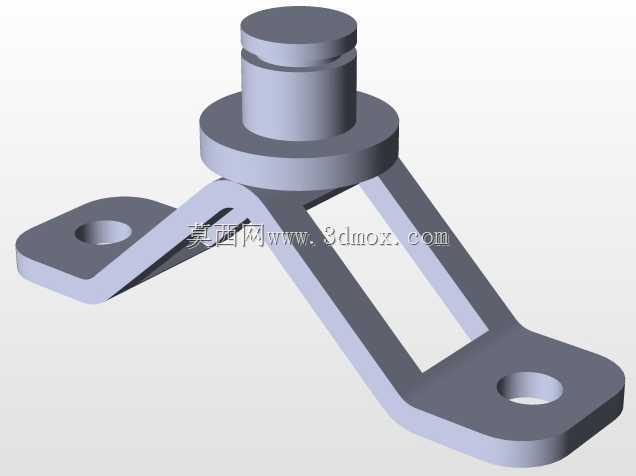

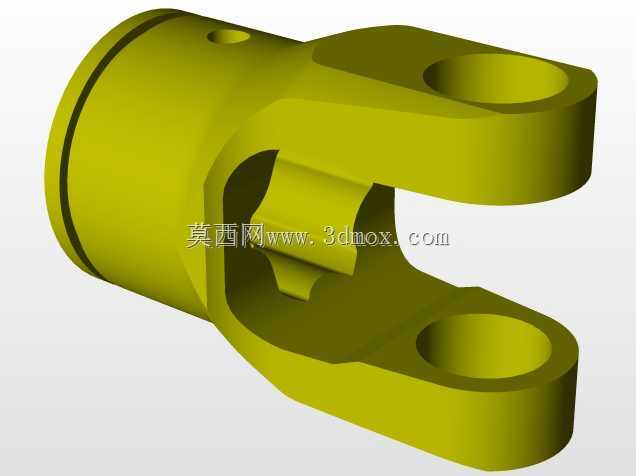

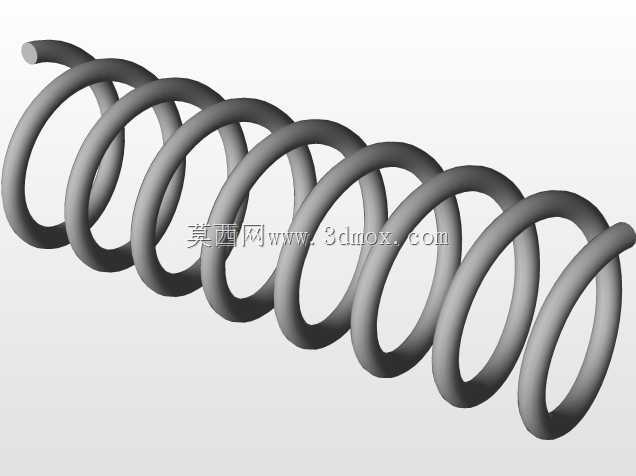

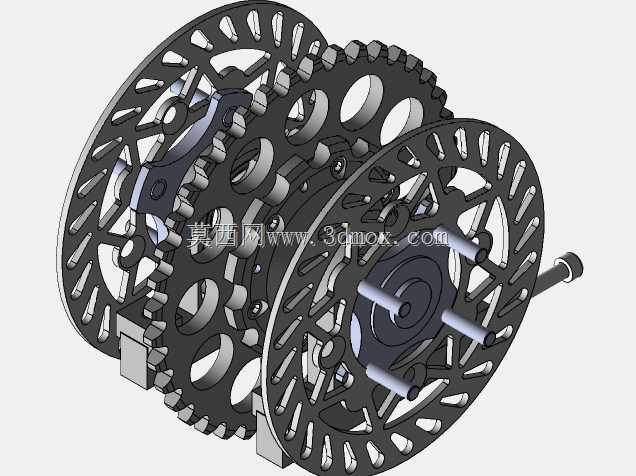

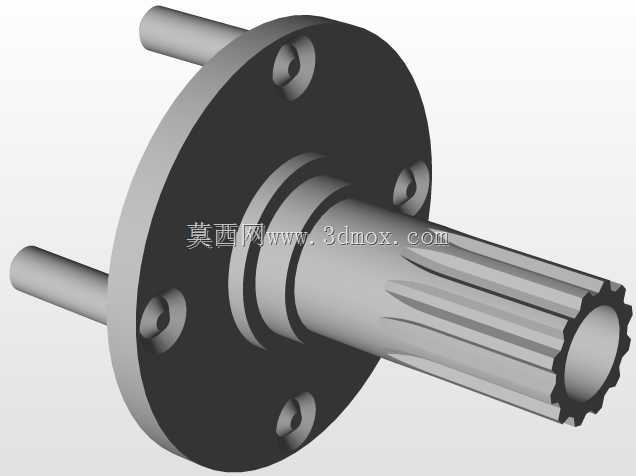

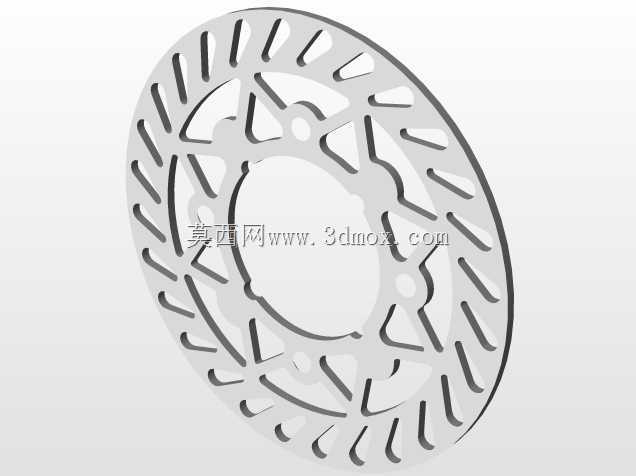

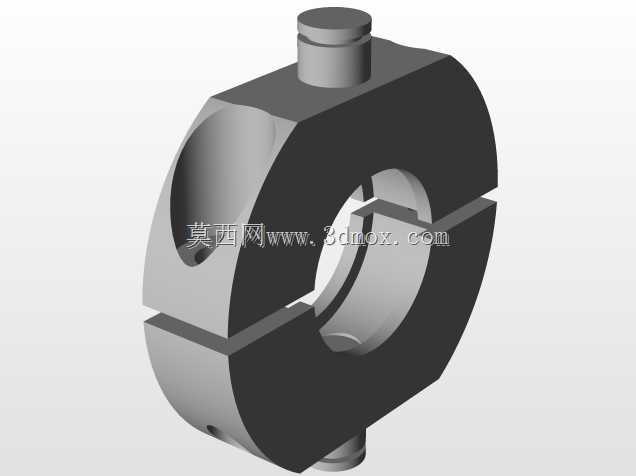

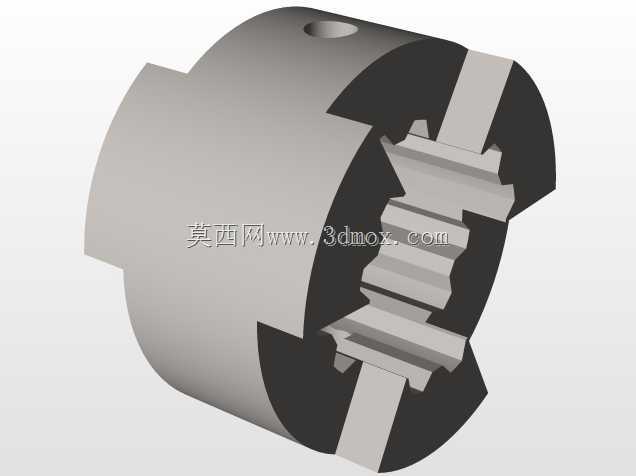

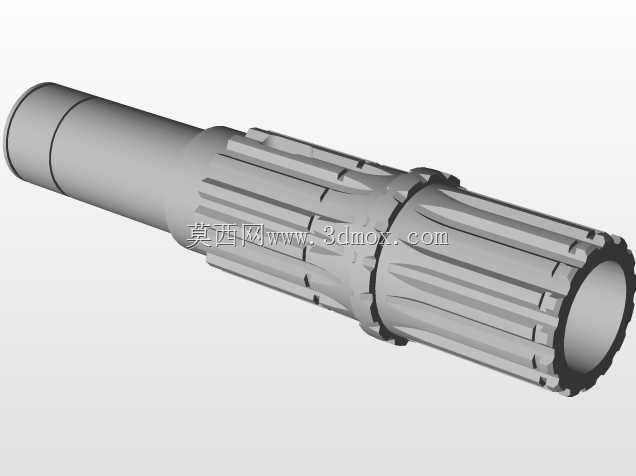

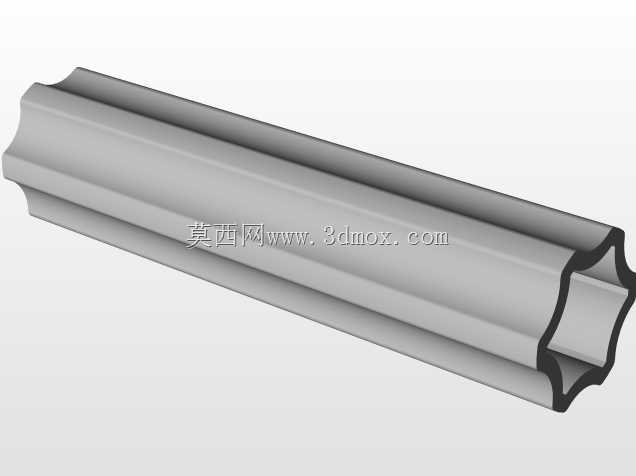

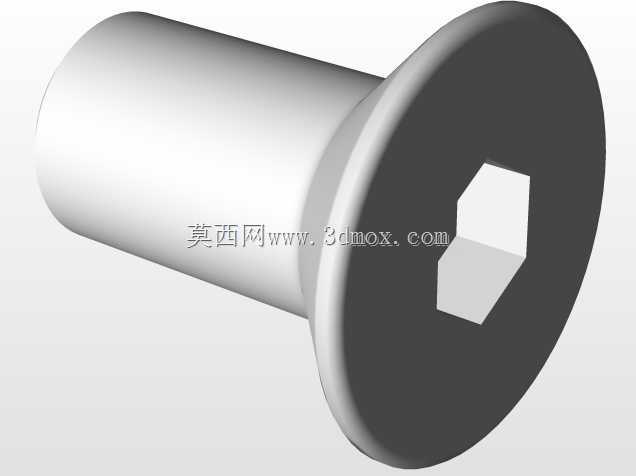

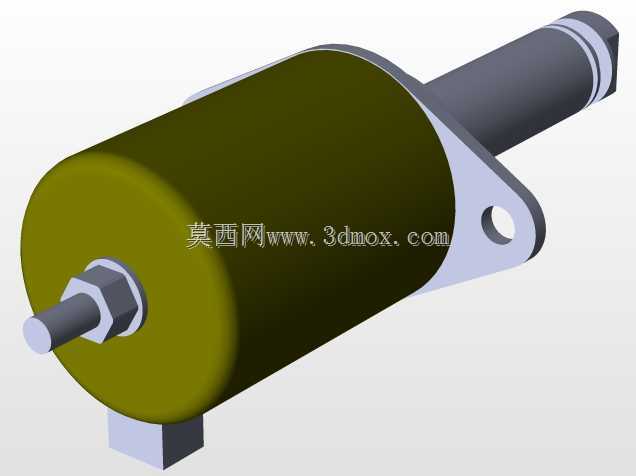

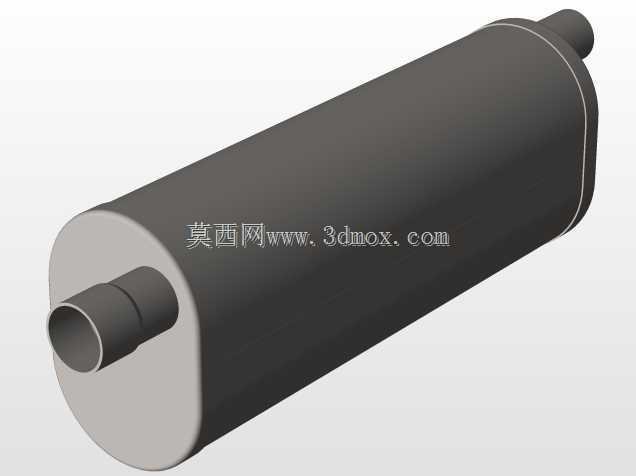

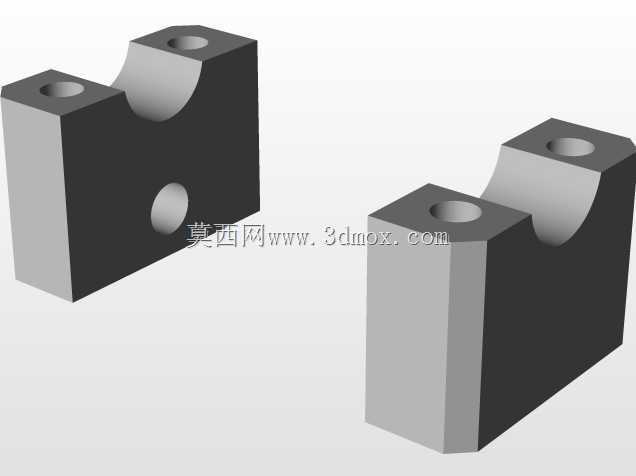

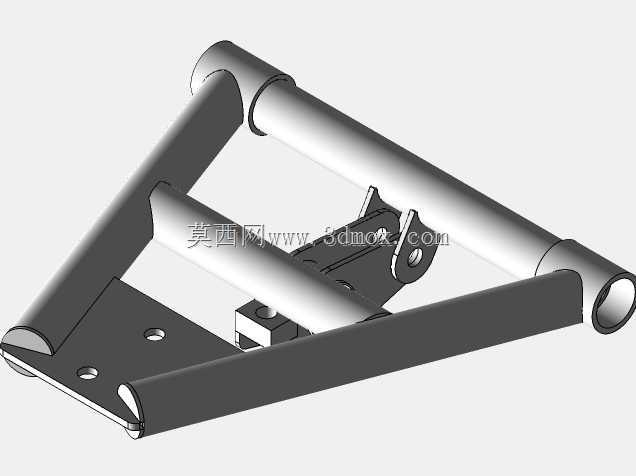

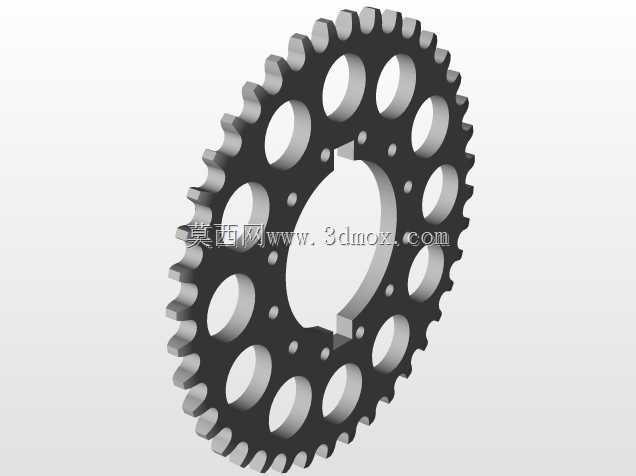

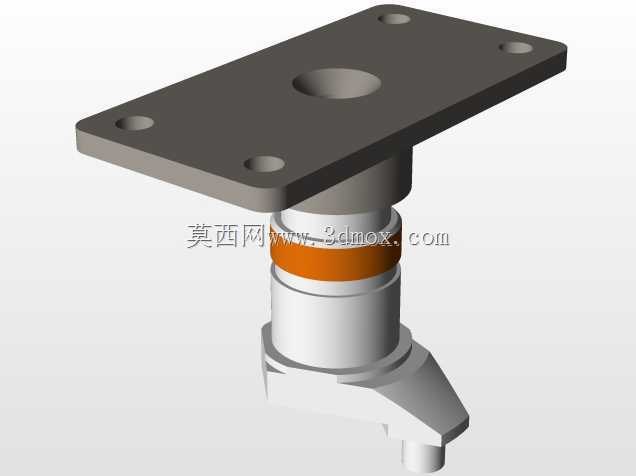

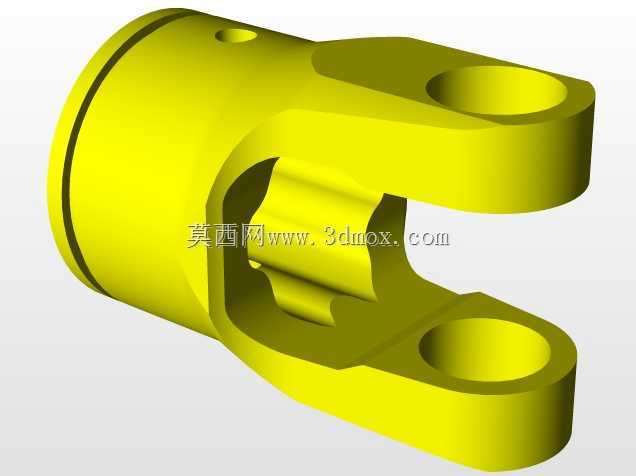

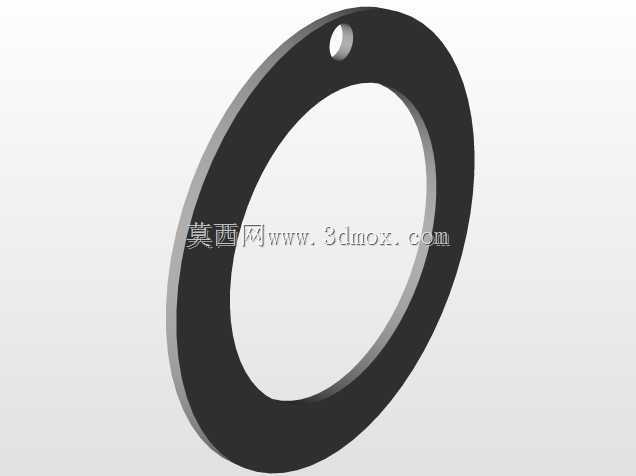

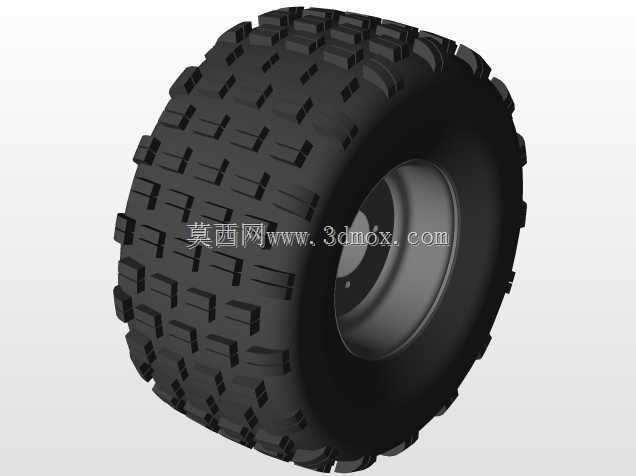

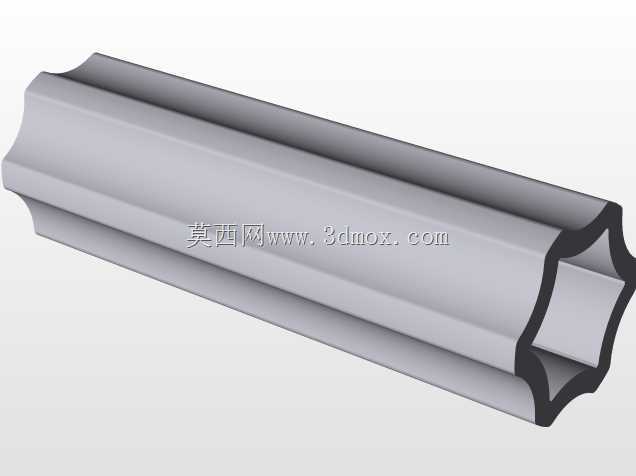

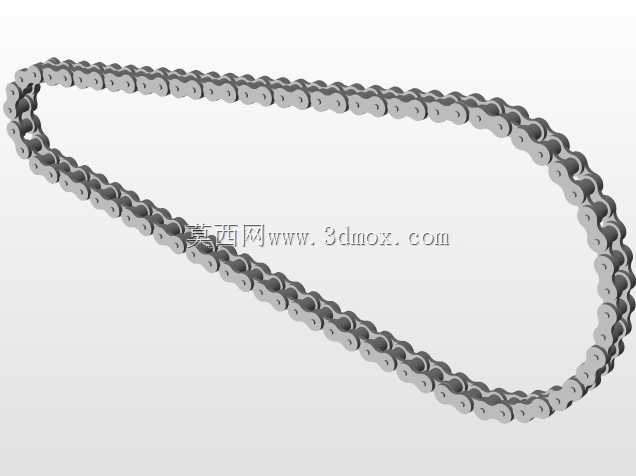

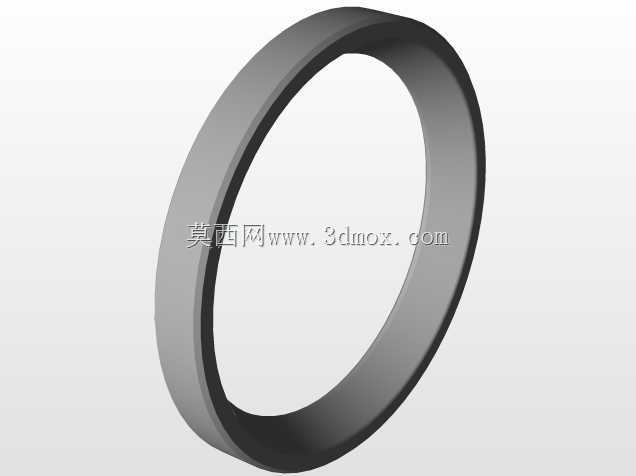

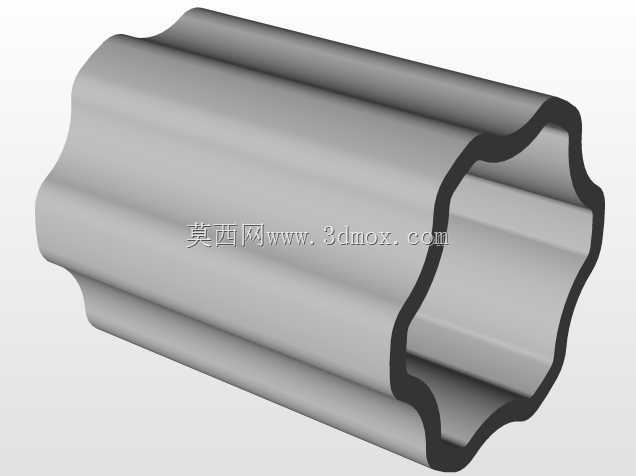

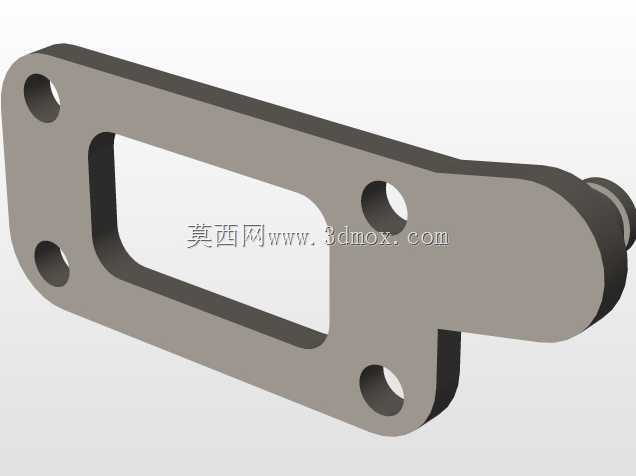

该结构为大排量四轮越野全地形车的底盘动力集成结构，主要面向非铺装路面的户外通行、户外作业、休闲越野场景使用，可适配山地穿越、林间作业、滩涂通行等普通两轮摩托、常规乘用车难以抵达的复杂地形场景，能够在泥泞、砂石、起伏坡道等复杂路况下提供稳定的动力输出与通行能力。从结构设计来看，整体采用管式钢制焊接车架作为承载主体，车架管材通过空间桁架结构排布，在控制整体整备质量的同时，保证了足够的扭转刚度与抗冲击性能，能够承受越野场景下的频繁颠簸、落地冲击与侧向受力。动力单元采用中置布局，将大排量单缸动力单元固定在车架中部的安装位上，这种布局能够让整车前后轴荷分配更趋近于均衡，避免出现前轮抓地力不足或者后轮过载的问题，提升复杂路况下的操控稳定性。动力单元前端布置水冷散热系统，散热模块通过倾斜安装的方式固定在车头前部的车架上，能够在车辆行进过程中获得足够的迎风面积，保证长时间高负荷越野工况下的散热效率，避免动力单元出现热衰减。行走与悬架部分，前后均采用双叉臂式独立悬架结构，搭配长行程螺旋弹簧与液压阻尼减震器，减震器的安装角度经过匹配设计，能够在车轮受到路面冲击时提供充足的压缩行程，缓冲路面带来的冲击力，同时保证车轮在跳动过程中接地面始终贴合路面，提升轮胎抓地力。传动系统匹配四轮驱动结构，动力从动力单元输出后通过传动机构分配到四个车轮，能够在单轮或者双轮出现打滑时，依然通过其余有抓地力的车轮输出动力，提升车辆在泥泞、松软路面的脱困能力。转向机构采用车把式转向结构，转向拉杆直接连接前轮转向节，转向传动比直接，操控响应灵活，适配全地形车低速越野场景下的快速转向需求。排气系统采用侧置布局，金属材质的排气消音器固定在车架右侧，通过弯管与动力单元排气口连接，走线避开了悬架运动行程与高温部件的干涉区域，同时保证排气通畅性。整车的安装边界充分考虑了后期外覆盖件、座椅、油箱、操控部件的加装空间，车架上预留了对应的安装孔位，所有管线的走向都避开了运动部件的活动范围，防止车辆行驶过程中出现管线磨损、干涉的问题，各个部件的维护空间也做了预留，方便后期对动力单元、减震器、制动部件进行日常检修与保养。
