节距15.875传动用钢制链轮结构设计

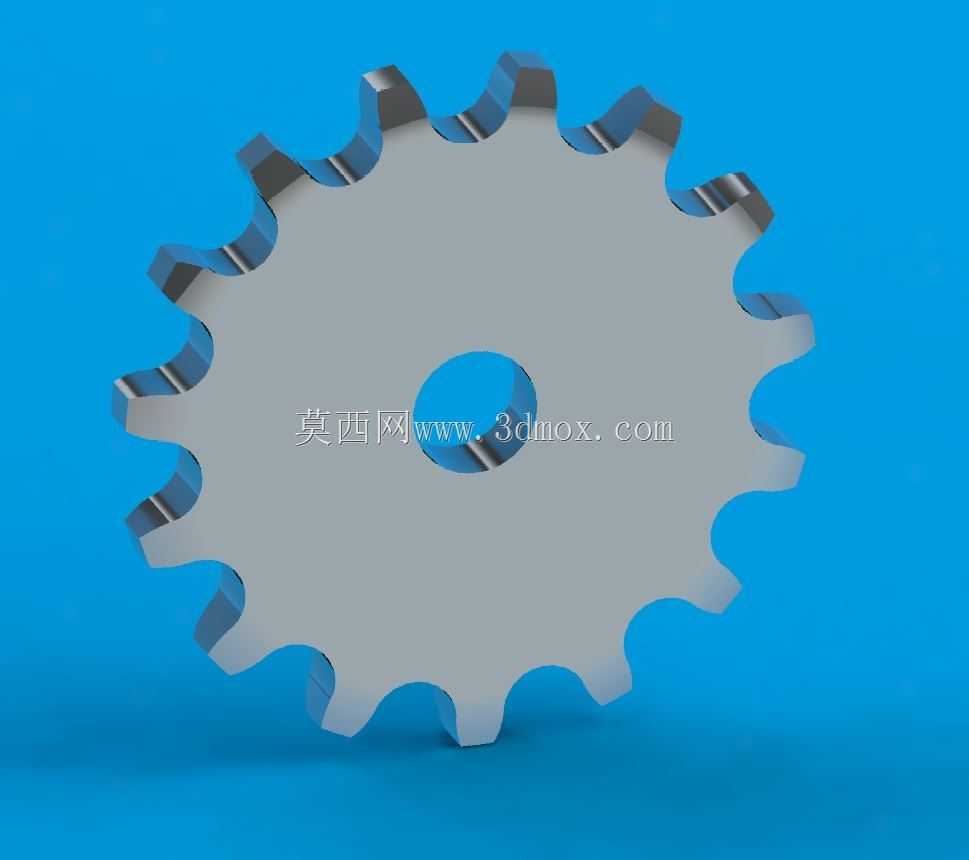

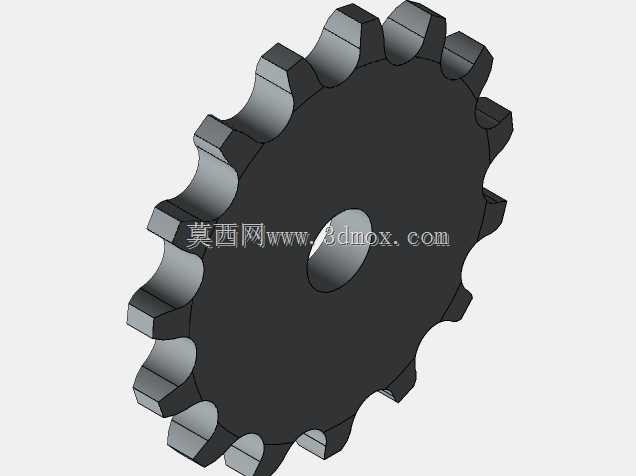

这款链轮对应链传动节距15.875规格，是链传动系统里的核心啮合零件，日常在各类输送线、农用作业机械、轻工包装设备、中小型动力传输工位都能见到同规格产品的应用，和对应节距的滚子链配合完成旋转动力的传递，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错空间更大，适合两轴间距较远的动力传输场景。从结构设计来看，这款链轮采用单排齿结构，齿形经过参数化拟合，齿廓曲线匹配对应滚子链的滚子外径，啮合过程中能让滚子顺畅进入齿槽、平稳脱离，不会出现卡滞、跳齿的问题，传动过程中冲击载荷更小，能有效降低链条和链轮自身的磨损速率，延长整套传动组件的更换周期。中心位置设计有标准安装轴孔，可根据实际配装的轴径、键槽规格做适配调整，安装时只要保证链轮端面和传动轴垂直、两配对链轮的共面度符合装配公差要求，就能避免链条单侧偏磨、运行异响的问题。链轮的齿顶圆、齿根圆参数都经过匹配校核，齿厚尺寸适配单排链条的内节内宽，传动时链条不会出现轴向窜动。齿面没有多余的装饰结构，所有轮廓都服务于啮合传动的功能需求，轮盘本体采用等厚盘式结构，在保证齿根强度满足额定扭矩传递要求的前提下，尽可能控制自身重量，降低传动轴的转动惯量，启动、换向时的惯性冲击更小。实际选型应用时，要注意配对链条的节距、滚子外径、排数和这款链轮参数匹配，安装时预留合理的链条张紧余量，过松容易出现跳齿脱链，过紧则会加剧销轴和齿面的磨损。日常运维中，定期在链啮合位置加注润滑脂，能大幅降低啮合面的摩擦损耗，尤其是在多粉尘、露天作业的工况下，做好润滑防护能让链轮的使用寿命提升数倍。这类节距的链轮常被用在中小型输送设备的动力端，比如包装生产线的工件输送链、农用收获机械的传输机构、小型机床的辅助进给传动，不同工况下可以通过调整链轮齿数来改变传动比，匹配不同的输出转速和扭矩需求，设计时齿数选择要避开偶数和链条链节数的公约数，能让轮齿磨损更均匀，避免局部齿过早失效。
