ZIL-130卡车离合器剖面结构三维设计

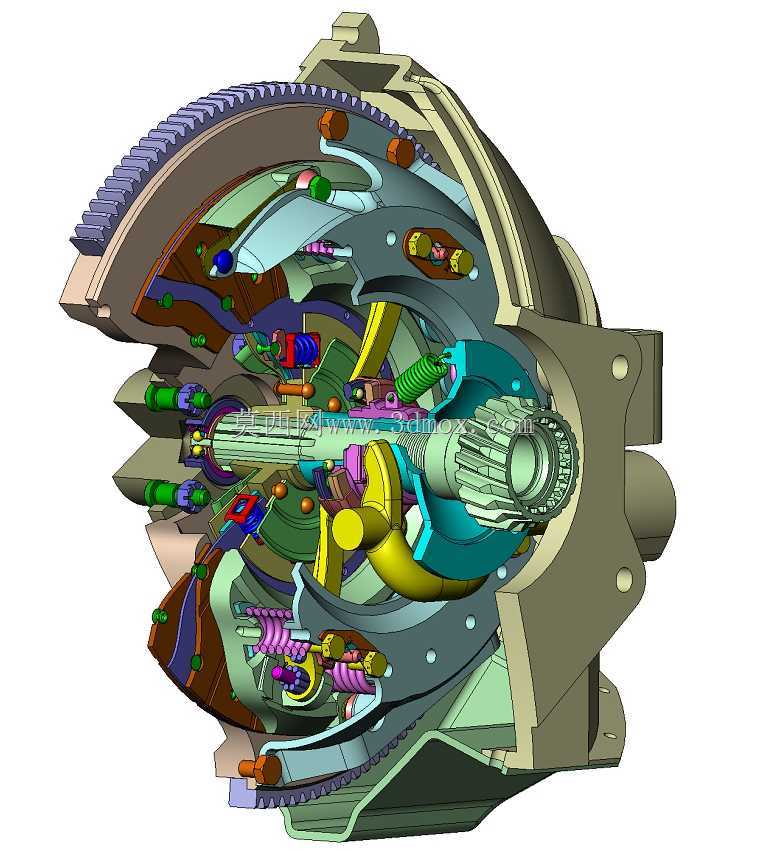

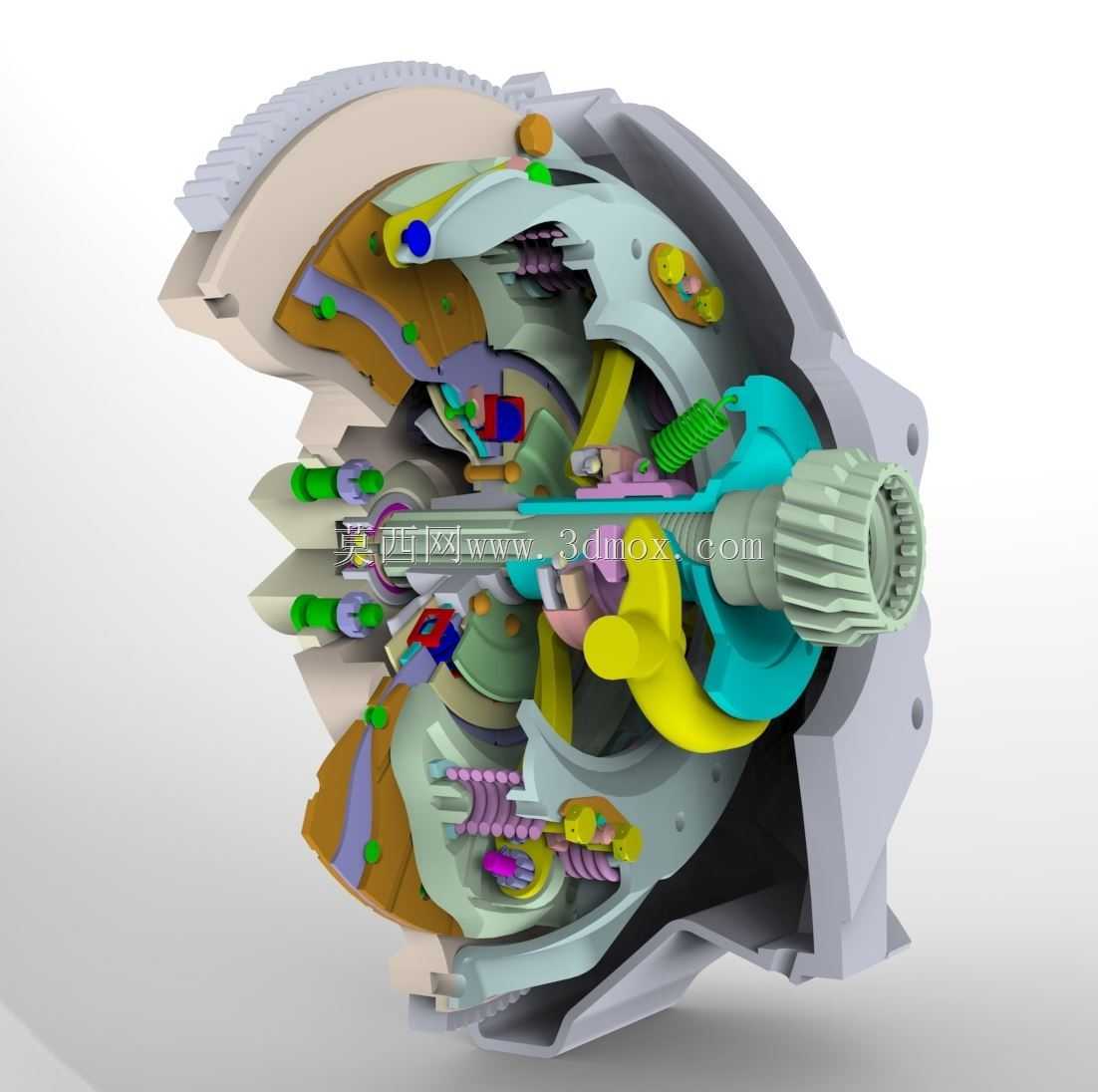

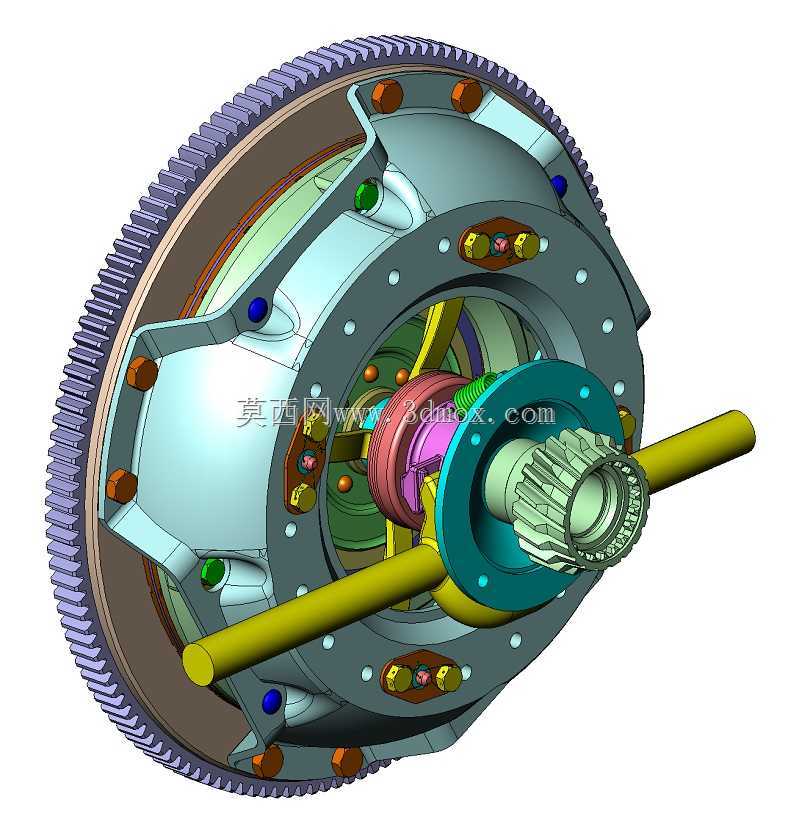

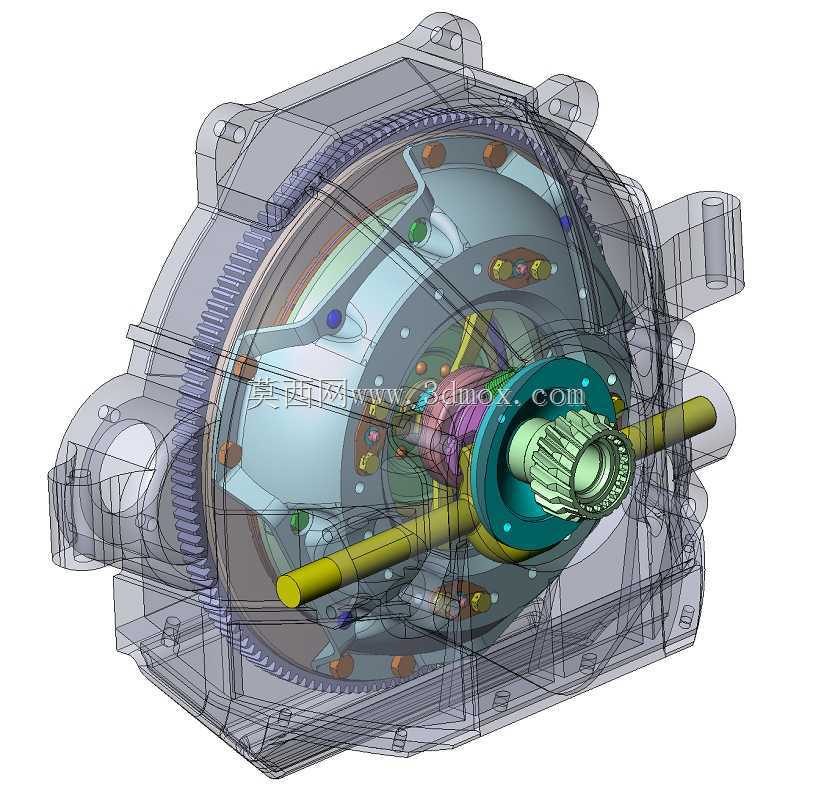

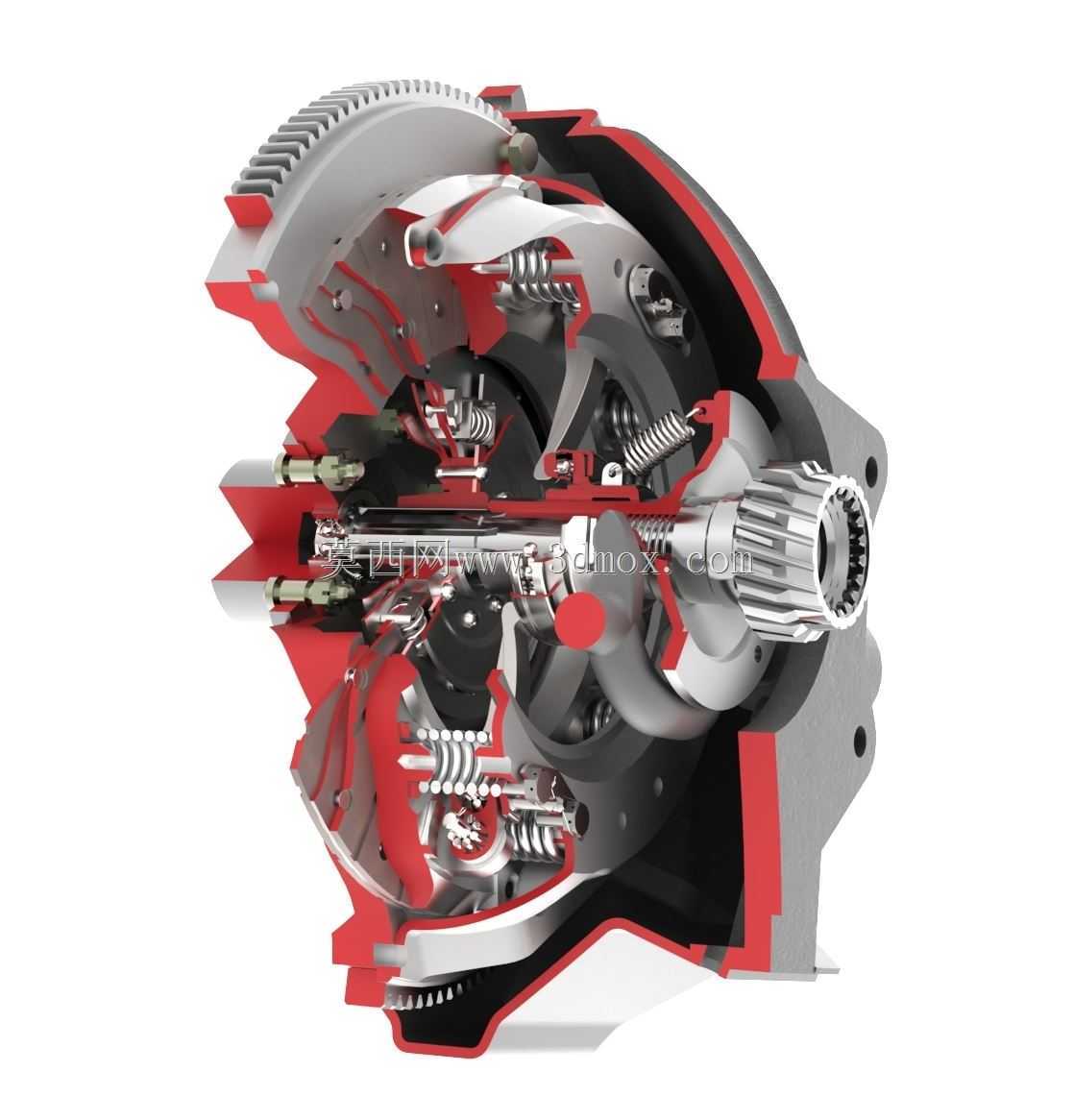

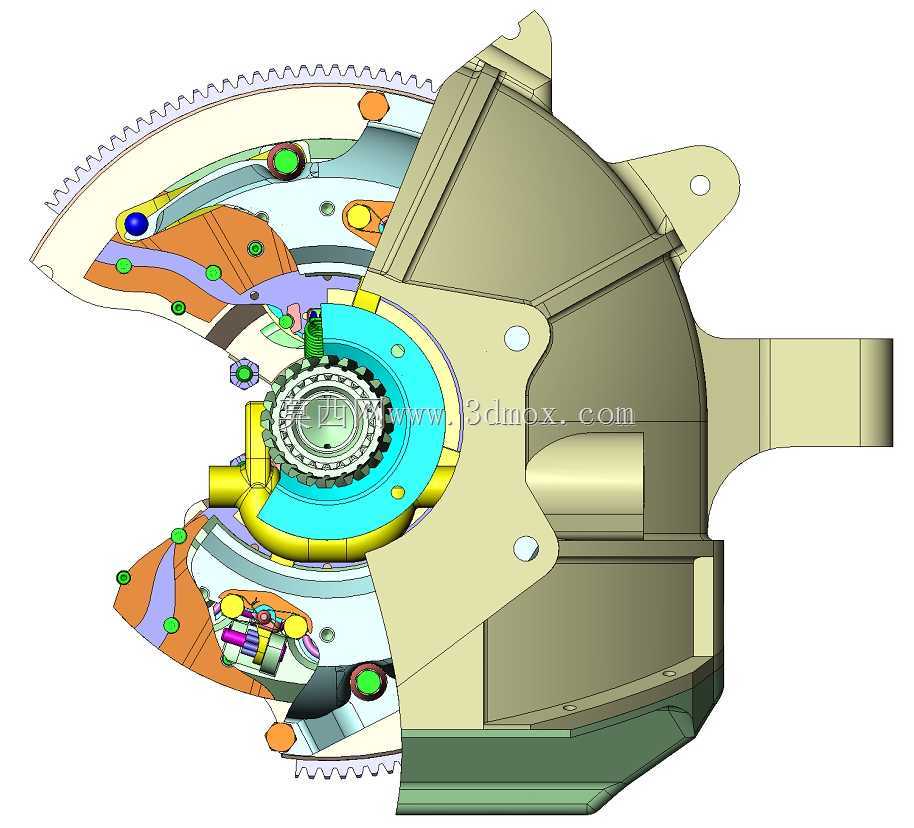

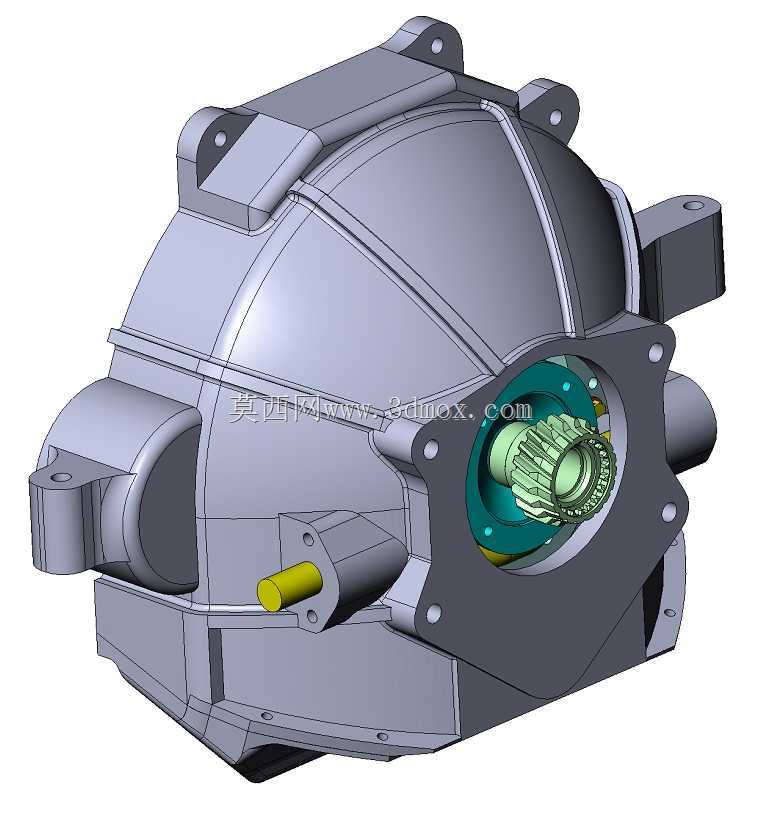

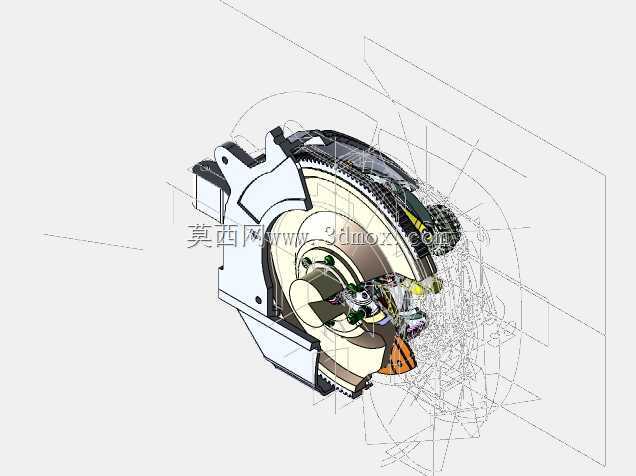

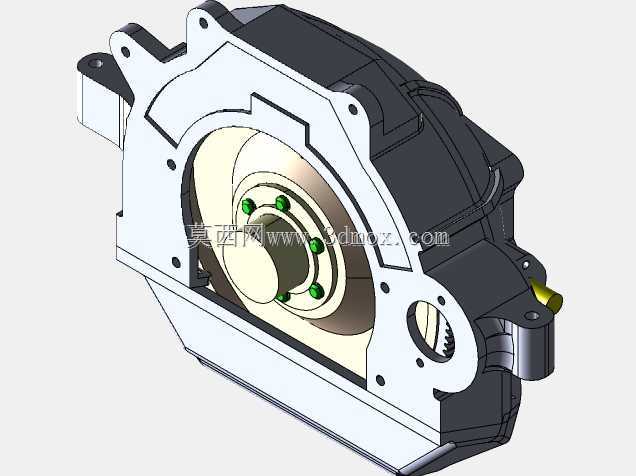

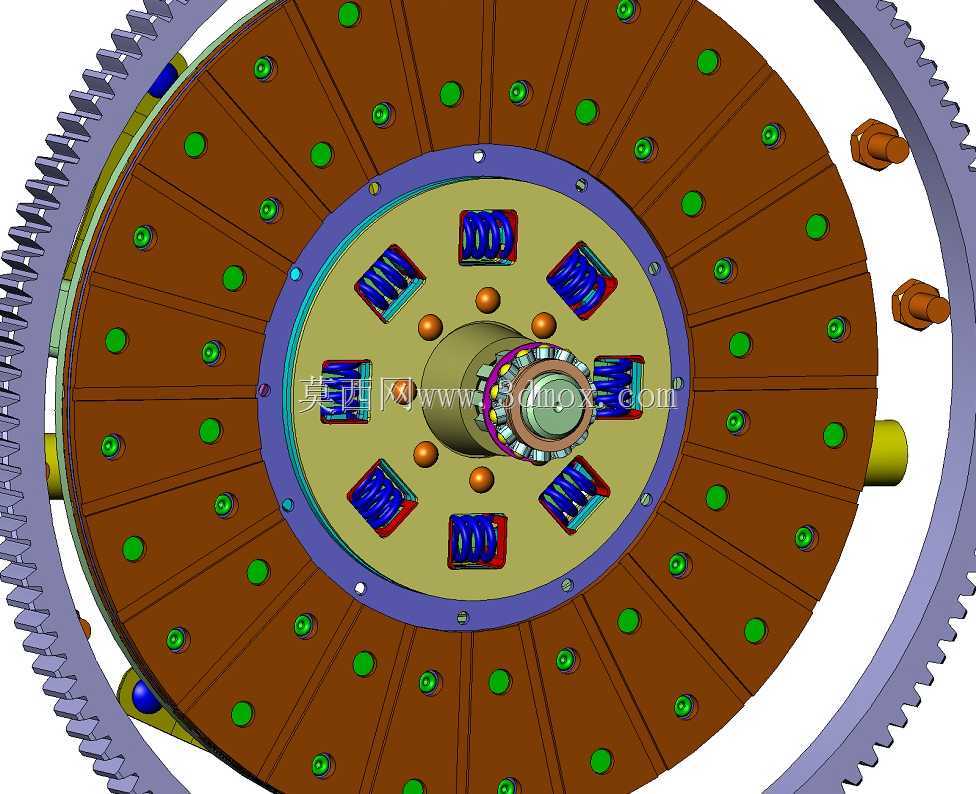

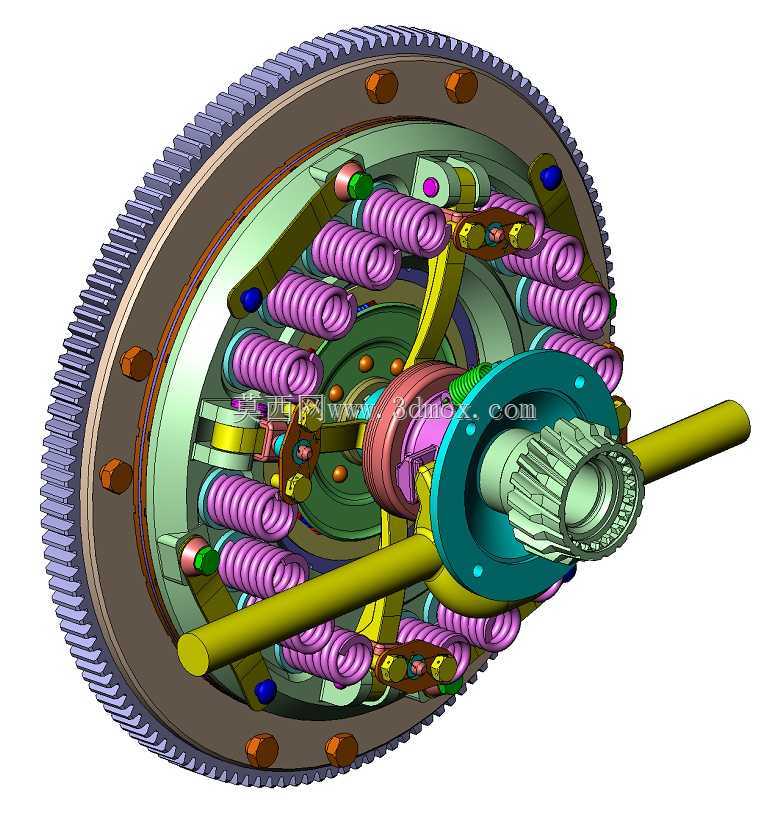

这款离合器是匹配ZIL-130中型载重卡车的核心传动部件，主要应用于公路货运、工程短途转运等场景下的载重卡车动力传输系统，安装在发动机飞轮与手动变速器输入轴之间，承担着动力接合、动力切断、过载保护的核心作用，是车辆起步、换挡、制动工况下平顺控制动力传递的关键部件。在车辆实际运行过程中，当驾驶员踩下离合器踏板时，分离轴承推动分离杠杆动作，带动压盘克服压紧弹簧的预紧力向后移动，使得从动盘与飞轮、压盘的摩擦面完全脱离接触，暂时切断发动机向传动系统输出的扭矩，此时可以顺畅完成变速器挡位切换，避免换挡过程中齿轮打齿；当驾驶员缓慢松开离合器踏板时，压盘在压紧弹簧的作用下逐步压紧从动盘，通过摩擦面的摩擦力矩将发动机输出的动力平稳传递给变速器输入轴，保障车辆平稳起步，当车辆遇到重载冲击、传动系统载荷超过摩擦面临界扭矩时，离合器主从动部分会产生相对滑磨，避免传动系统零部件因过载冲击出现断裂损坏。该离合器采用膜片弹簧与螺旋弹簧组合的压紧结构设计，设计过程中充分考虑了ZIL-130卡车3100转额定转速下150马力、410牛米的扭矩输出特性，压紧弹簧的刚度经过反复匹配调校，既保证全工况下摩擦面有足够正压力传递额定扭矩不打滑，又能控制踏板操纵力度在驾驶员长时间操作不易疲劳的合理区间；分离杠杆的杠杆比经过优化，匹配整车离合器操纵机构的行程参数，保证踏板总行程、自由行程符合整车设计要求，避免出现分离不彻底、接合打滑的故障。从结构外形来看，该离合器总成整体为圆盘式结构，最大外轮廓直径匹配ZIL-130发动机飞轮壳的内部安装空间，总成重量控制在20.5千克，输入端通过定位止口与发动机飞轮端面定位，采用周向布置的螺栓完成与飞轮的刚性连接，输出端通过花键毂与变速器输入轴的花键配合，可在输入轴上沿轴向小幅滑动，保证分离、接合动作顺畅；摩擦片采用高耐磨摩擦材料，内置波形弹簧片保证接合过程的平顺性，压盘采用灰铸铁材质兼顾耐磨性与散热性能，外壳设置有通风散热结构，可将滑磨过程中产生的热量及时导出，避免长时间半联动工况下摩擦片过热烧蚀。整个剖面模型完整还原了离合器内部的压紧弹簧、分离杠杆、压盘、从动盘、摩擦片、花键毂、分离轴承等所有零部件的装配关系，清晰展示了动力传递路径与分离动作的工作原理，可用于载重卡车传动系统的结构教学、维修拆装培训以及同类型离合器产品的设计参考。
