庞贝阿尔卡特2005SD真空泵结构设计

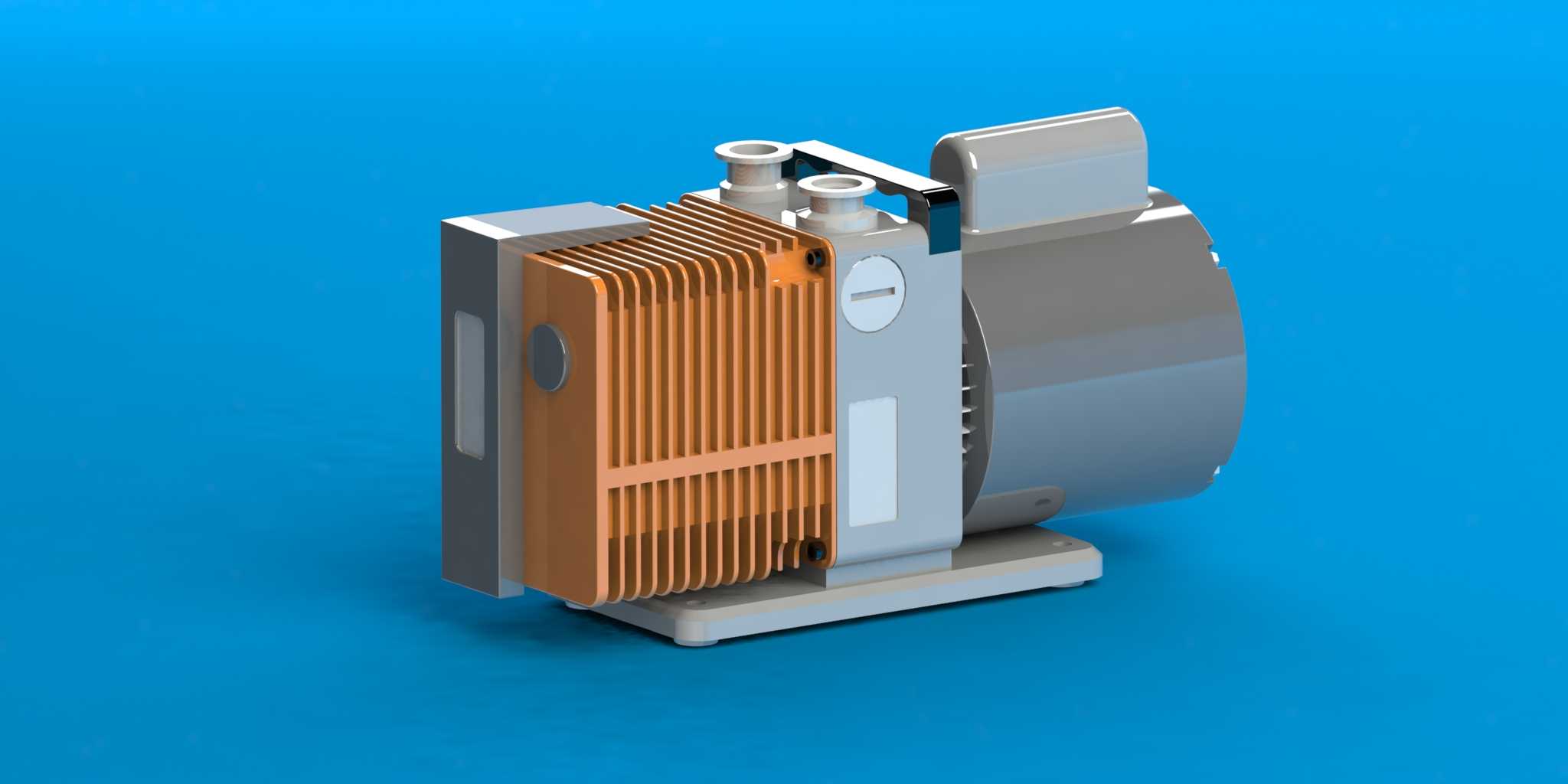

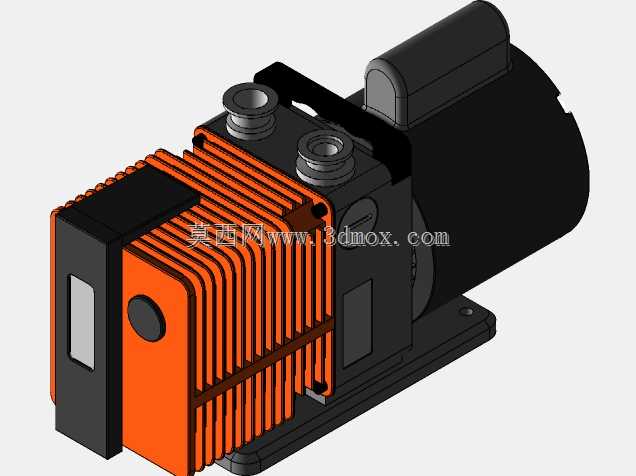

这款双级旋片式真空泵的三维结构还原，覆盖了从泵头散热段到电机驱动段的完整装配关系，建模时优先考虑了设备在实验室、电子制造、食品包装等场景的安装适配性。从实际使用场景来看，这类泵常作为真空获得核心部件，配套在真空干燥箱、真空注型机、小型真空吸附工装、实验室真空过滤装置上，也可作为罗茨泵、分子泵的前级泵使用，负责将密闭腔体内的气体抽除，获得粗真空级别的工作环境。

结构设计上，泵体与驱动电机采用同轴直联布局，省去了皮带传动或联轴器外置的冗余结构，整体重心落在底部一体式铸铁安装底座上，底座预留的四个长圆形安装孔可适配不同间距的安装机架，安装时需保证底座水平度偏差不超过千分之二，避免泵内旋片在偏心腔体内偏磨，缩短设备使用寿命。泵头侧的散热鳍片采用等间距阵列布局，鳍片厚度2mm，间距6mm，既保证了泵组长时间连续运行时的散热效率，也兼顾了压铸成型的工艺可行性，建模时特意还原了鳍片根部的铸造圆角，避免应力集中导致的鳍片断裂问题。

进排气接口设置在泵头顶部，采用标准快插接口规格，可直接对接外径8mm的气动软管，接口旁设置的气镇阀结构也做了完整还原，气镇阀用于抽除可凝性蒸汽时向泵腔内掺入少量大气，避免蒸汽在泵腔内凝结混油，影响真空油的润滑与密封性能。泵体侧面设置的透明油位视窗，可直观观察泵内真空油的液位高度，正常运行时油位需保持在视窗上下刻度线之间，建模时还原了视窗的密封压盖结构，保证装配时的密封可靠性。

电机端的接线盒、散热风罩、提手结构都做了等比例还原，顶部的一体式提手采用圆弧过渡设计，方便单人短距离搬运转移设备，提手的承重结构做了加强筋处理，可承受整泵约18kg的自重。整体外形尺寸控制在长320mm、宽140mm、高220mm的范围内，安装时需在设备四周预留不小于100mm的散热空间，进气口前端需加装粉尘过滤器，避免硬质颗粒进入泵腔划伤旋片与泵体内壁。建模过程中对所有运动部件的配合间隙做了模拟校验，旋片与泵腔内壁的间隙控制在0.02-0.03mm之间，既保证了密封性能，也避免了运行时的卡滞问题，所有密封槽的尺寸都按照标准O型圈规格设计，可直接选用标准密封件完成装配，无需定制非标密封零件。
