26寸越野摩托车辐条式后轮总成设计

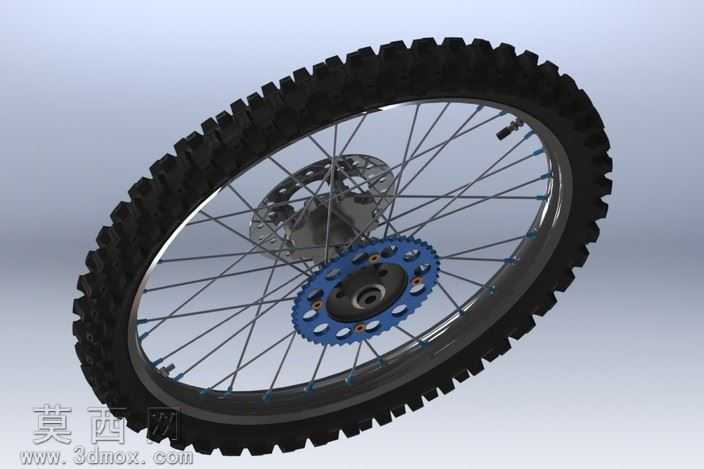

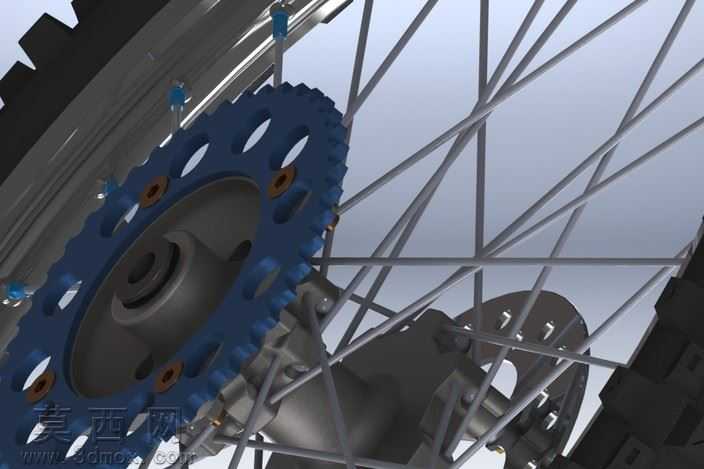

本作品为适配越野摩托车的26寸后轮总成三维建模成果，建模过程严格遵循越野摩托后轮的实际装配逻辑与尺寸精度要求，所有零部件的尺寸公差控制在0.01精度范围内，完整还原了越野后轮的结构细节与装配关系。建模阶段首先完成轮辋主体的曲面构建，参考1.4英寸规格越野摩托轮辋的截面轮廓，通过旋转、扫掠等特征生成带胎唇卡槽的轮辋基体，精准复刻CR85规格后轮轮毂的核心安装位结构，预留出轴承安装孔、辐条固定孔、碟刹盘定位螺孔、链轮安装法兰等关键装配结构。辐条部分采用自定义长度参数化建模，根据轮辋与轮毂的相对位置计算每根辐条的长度与倾斜角度，通过圆周阵列完成整轮辐条的排布，还原钢丝辐条的张紧装配形态，同时搭配辐条帽的细节建模，完整呈现辐条轮的编圈结构。轮胎部分参考CR125越野摩托车前轮胎的胎纹形态进行适配调整，针对后轮驱动的受力特点优化胎块的排布角度与深度，通过曲面阵列生成大颗粒越野胎纹，还原橡胶轮胎的粗糙表面质感，胎体与轮辋的配合位置做了精准的贴合处理，还原轮胎充气后的装配形态。制动与传动部分，分别构建了通风碟刹盘与驱动链轮的独立模型，碟刹盘表面做了散热孔阵列与减重镂空设计，链轮采用蓝色阳极氧化质感的材质设定，还原428规格越野链轮的齿形轮廓与安装孔位，同时完成轮毂缓冲胶套、中心轴套等细小零部件的建模，确保所有部件可实现无干涉虚拟装配。渲染阶段针对不同部件赋予对应材质：轮辋采用亮面金属镀铬材质，辐条采用哑光不锈钢材质，轮胎采用深黑色粗糙橡胶材质，碟刹盘采用磨砂铸铁金属材质，链轮采用蓝色金属氧化材质，通过光影调整突出金属部件的反光质感与橡胶部件的哑光质感，清晰展现后轮总成的层次结构与细节特征，可用于越野摩托车改装方案展示、轮组结构教学演示、虚拟样机装配验证等场景。
