立式活塞式空气马达结构三维建模作品

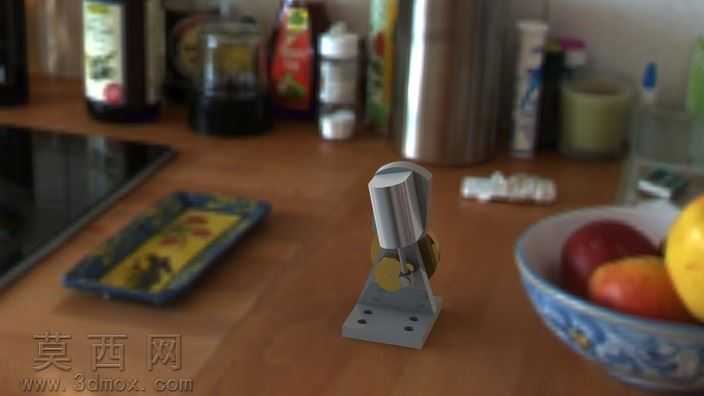

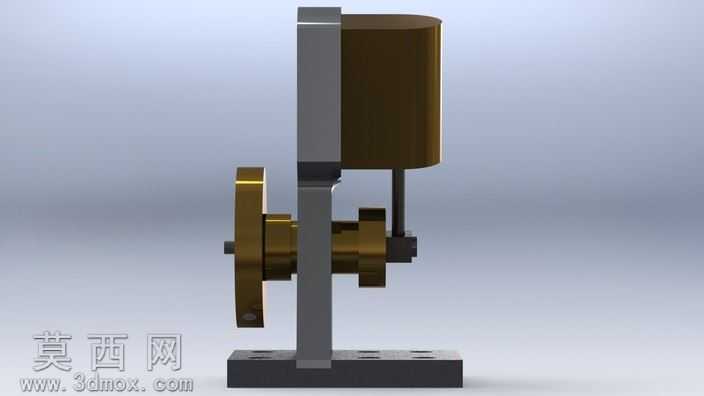

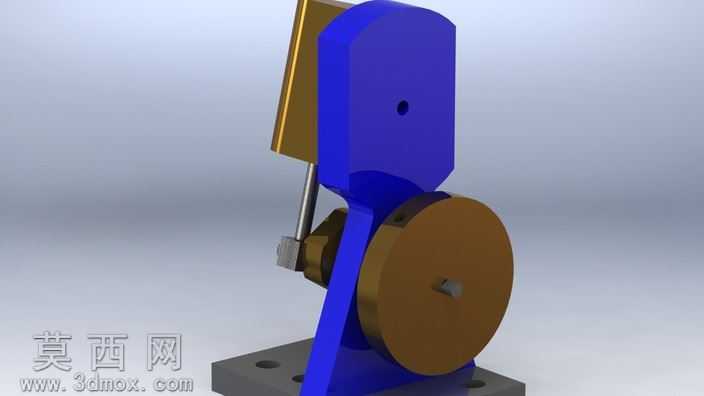

本作品为立式活塞式空气马达的三维数字化建模成果，建模阶段参考实物空气马达的结构逻辑完成全参数化搭建，首先对空气马达的核心组成部分进行拆分建模：底部为带安装定位孔的方形铸铁材质机座，建模时精准绘制底座的安装孔位分布、安装面的平面度特征，保证机座部分的结构符合实际气动元件的安装规范；中部为支撑立架结构，建模时通过拉伸、拔模特征还原立架的倾斜支撑形态，同时预留曲轴组件的安装同轴孔位，保证支撑结构的力学合理性与装配精度；上部为圆柱形气动缸体结构，建模时还原缸体的内腔轮廓、端盖配合止口特征，保证缸体部分的密封结构逻辑准确；传动部分包含偏心曲轴、连杆、活塞组件，建模时严格按照曲柄连杆机构的运动轨迹约束各零件的配合关系，曲轴部分的偏心轮、配重飞轮采用金属黄铜材质赋予，还原传统气动马达的配重平衡设计，飞轮部分做了环形纹理与金属光泽的材质处理，凸显金属加工件的质感。渲染阶段采用工作室柔光环境，对铸铁材质的机座、立架、缸体部分做哑光深灰金属材质调整，还原铸铁件的磨砂质感，对黄铜材质的传动部件做高反光金属材质设置，区分不同部件的材质差异，同时添加柔和的环境反射效果，让整体模型的渲染效果更贴近真实工业零件的视觉表现。设计过程中重点还原空气马达的气动传动逻辑，通过压缩空气驱动活塞做往复直线运动，再经由连杆带动曲轴做旋转运动输出扭矩，建模时对各运动部件的干涉情况做了校验，保证活塞在缸体内的行程、曲轴的转动角度、连杆的摆动范围均符合机械运动原理，没有出现结构干涉的问题，各零件的装配间隙也按照实际机械加工的公差要求做了预留，既保证了模型的外观还原度，也兼顾了结构原理的准确性，可作为气动元件教学、机械结构演示的数字化参考模型。
