手提式灭火器压力表及压把总成结构设计

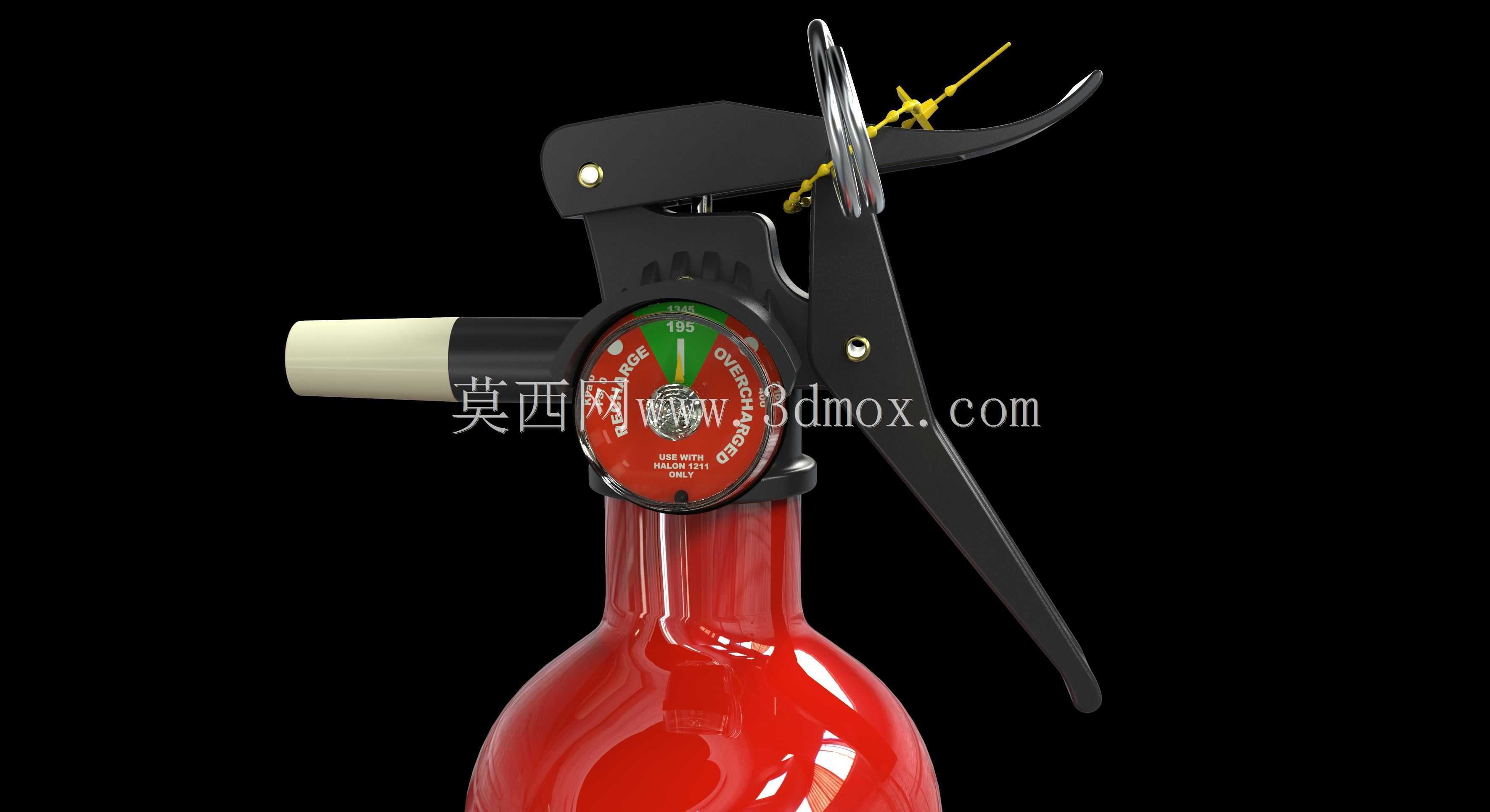

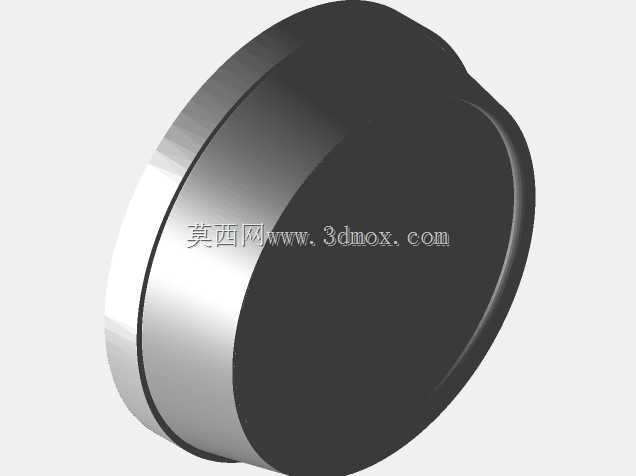

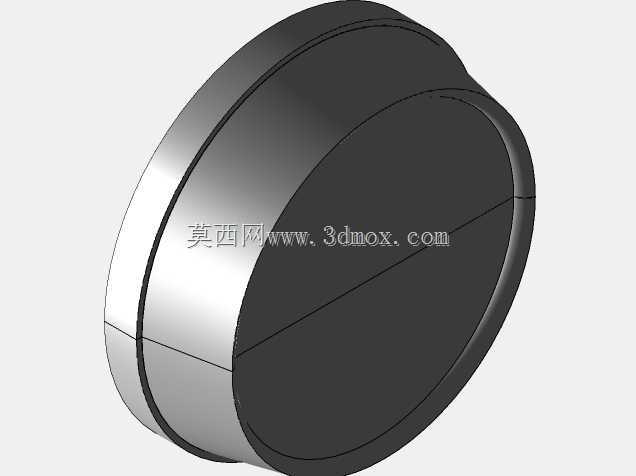

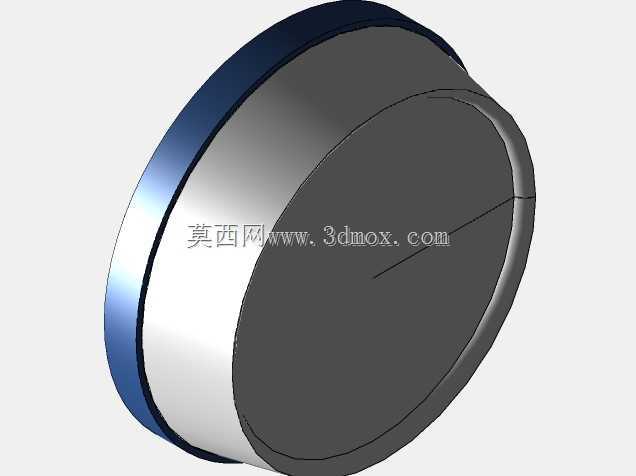

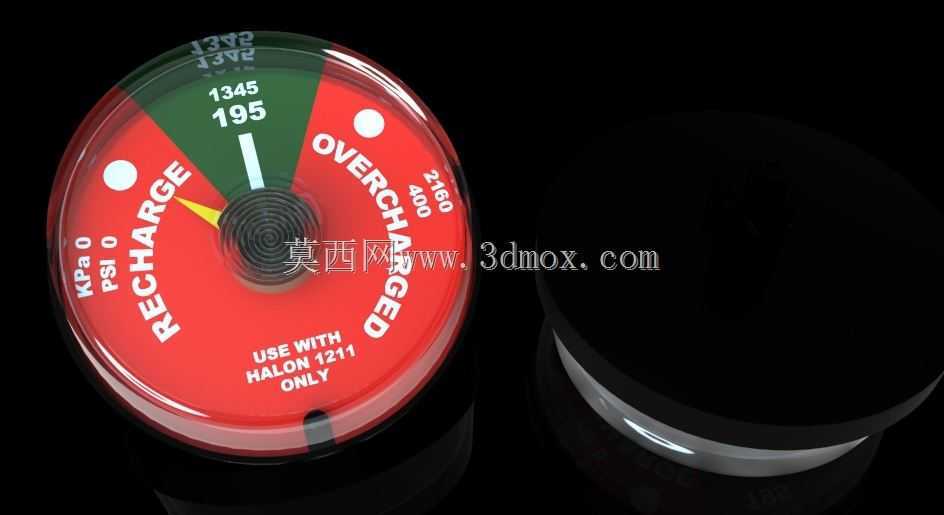

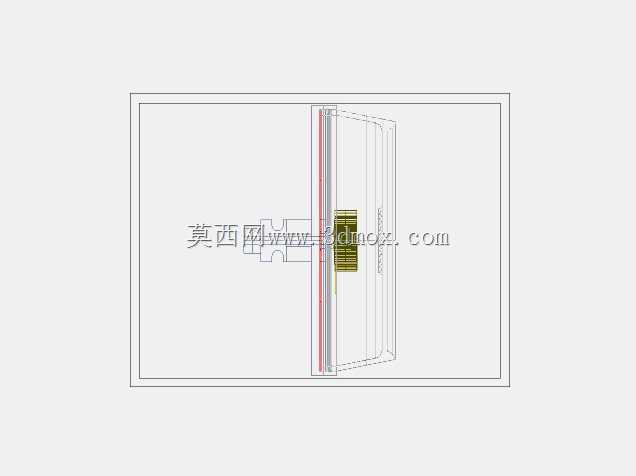

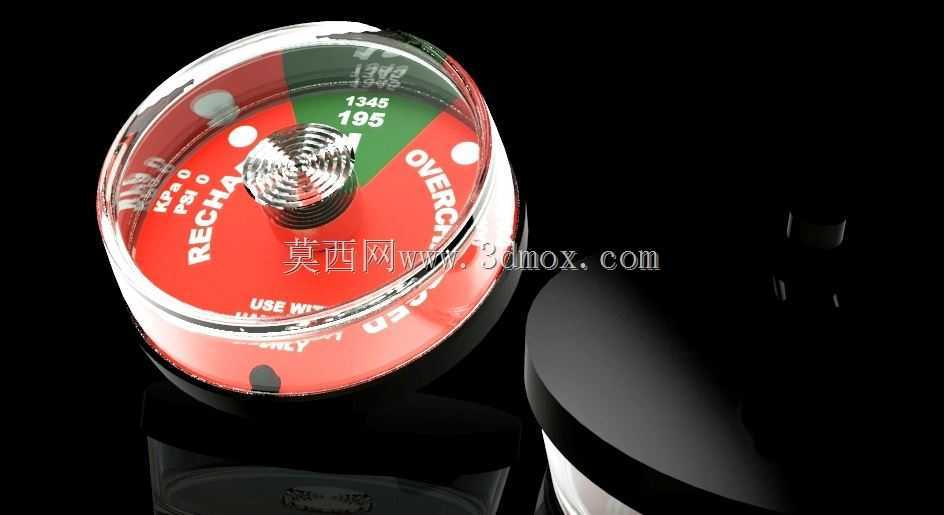

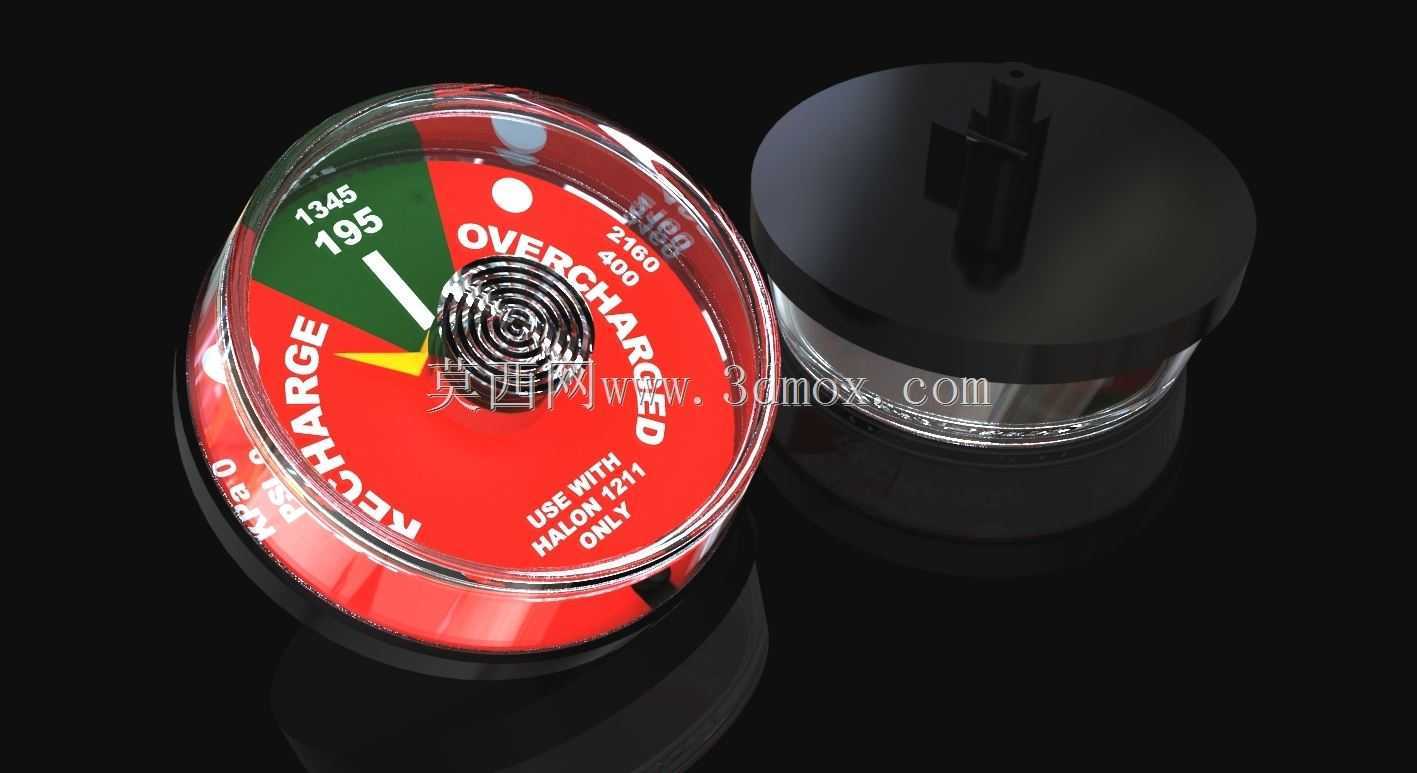

该结构件主要应用于手提式干粉、二氧化碳类便携灭火设备，作为灭火器核心的压力监测与操作触发集成部件，广泛适配民用商用消防场景、车载应急配置、工业厂区消防点位布设等多类使用环境，是保障灭火器可靠待命、顺利触发喷射的关键组成部分。从实际用途来看，压力表单元实时反馈灭火器筒体内部的灭火剂储存压力，通过表盘三色分区直观标识压力状态：绿色区间代表压力处于额定工作范围，设备可正常启用；红色区间代表内部压力不足，存在灭火剂无法有效喷射的风险，需及时充压维护；黄色区间代表压力略高于额定值，需排查超压隐患避免筒体爆裂风险。压把总成则作为喷射操作的执行结构，集成保险销、压杆、密封顶针联动结构，拔出保险销后捏合压把即可触发阀体通路，让内部灭火剂在压力驱动下从喷嘴喷出完成灭火操作。在产品功能特性设计上，压力表采用径向嵌入式安装结构，表盘外圈做密封包边处理，适配灭火器筒体顶部的安装基座，可长期耐受户外温湿度变化、轻微磕碰冲击，避免表盘进灰、进液导致的指示失灵；压把部分采用杠杆式力臂设计，捏合操作时可通过力臂放大作用降低触发所需按压力度，适配不同人群的操作力度，同时压把表面做防滑纹理处理，紧急状态下戴防护手套也可稳定操作，保险销采用铅封配合拉环结构，既可以避免日常存放时误触压把触发喷射，紧急情况下又可快速拔出解锁。从设计思路来看，整体结构优先保障可靠性与操作便捷性，压力表的传感膜片采用耐腐弹性材质，长期接触灭火剂介质也不会出现弹性衰减、密封失效问题，表盘刻度采用荧光印刷工艺，光线昏暗的应急场景下也可快速识别压力状态；压把与阀体的连接部位做限位结构设计，捏合到额定行程后自动限位，避免过度施力导致结构断裂。外形尺寸与安装边界方面，压力表表盘直径适配常规手提式灭火器的顶部安装位，突出筒体表面的高度控制在合理范围，避免存放、搬运过程中磕碰表盘；压把展开状态下的操作空间预留充足，捏合行程符合人体工学操作范围，整体安装接口与主流规格灭火器的阀体基座通用，可直接替换同规格老旧灭火器的损坏压力表与压把部件，无需额外改动原有阀体结构。
