500行程铰接式液压执行油缸结构设计

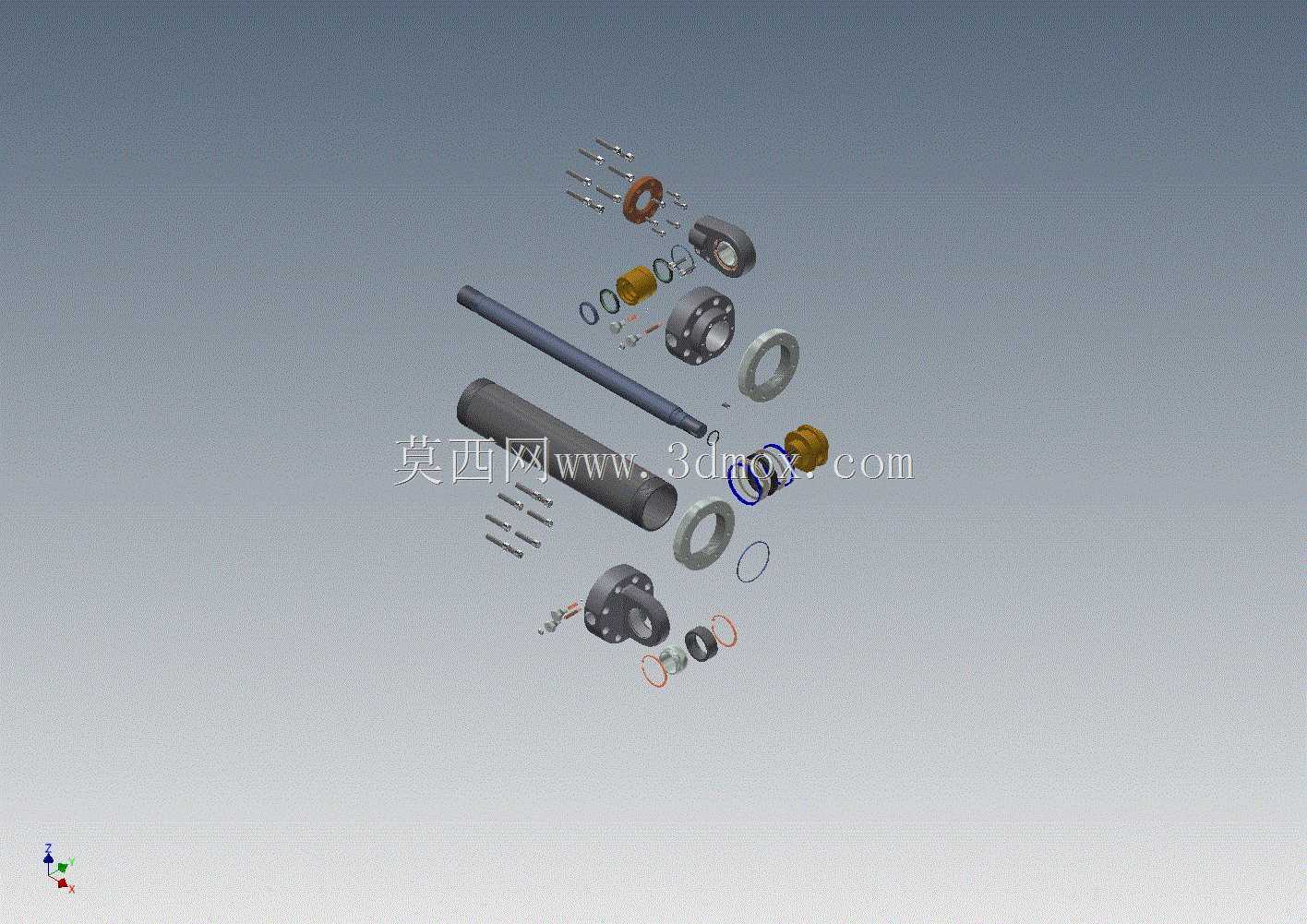

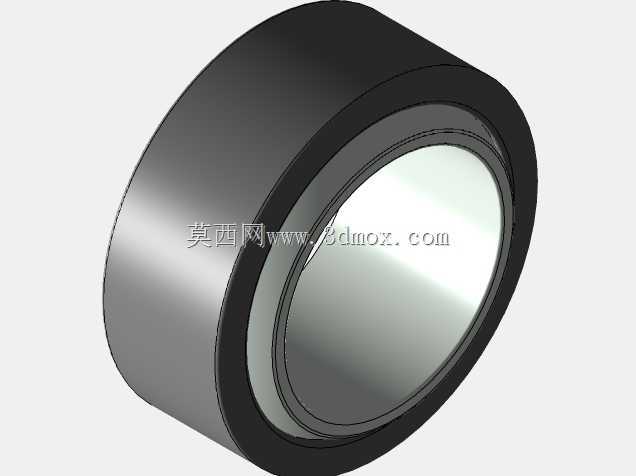

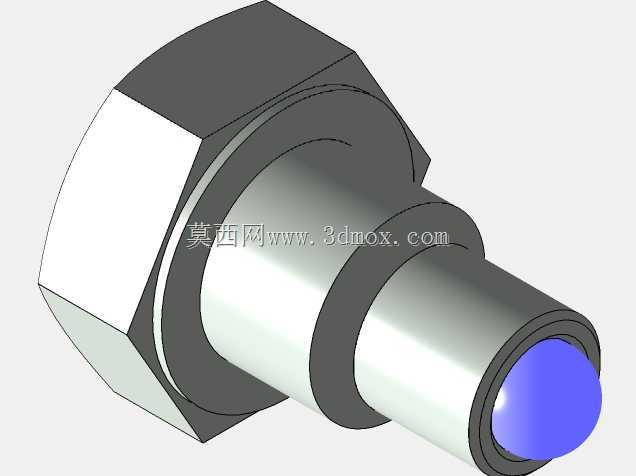

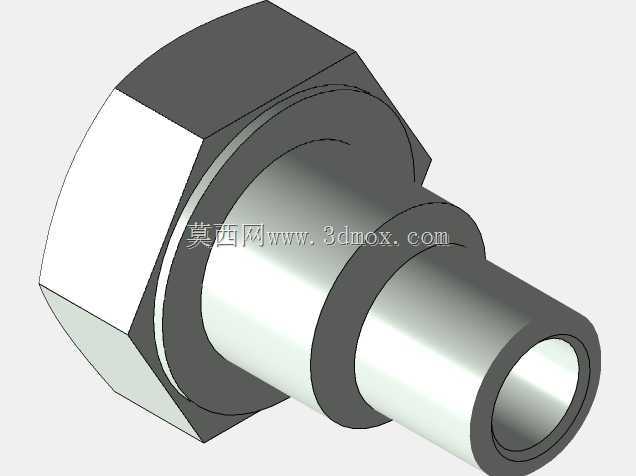

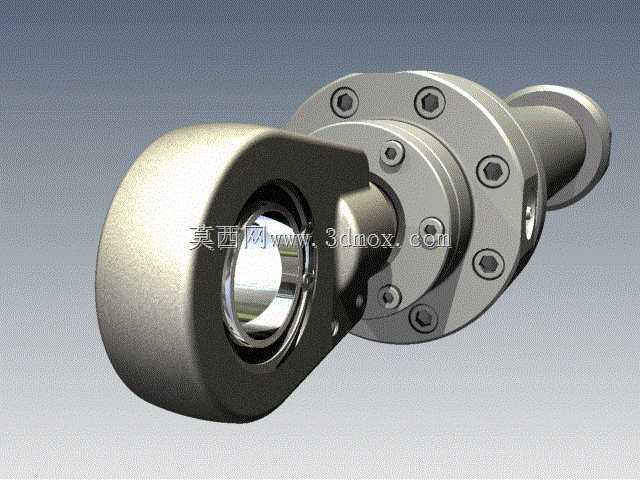

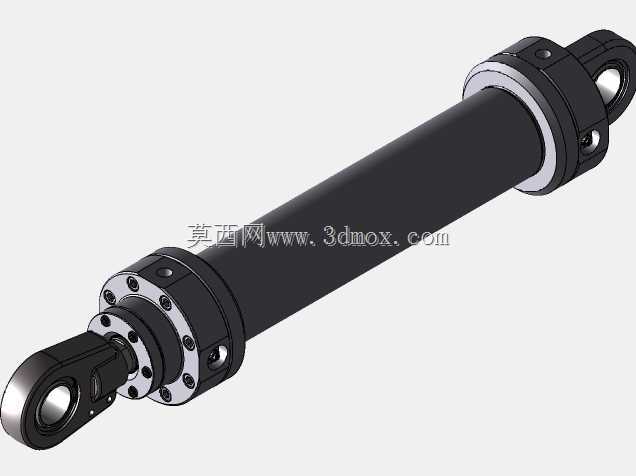

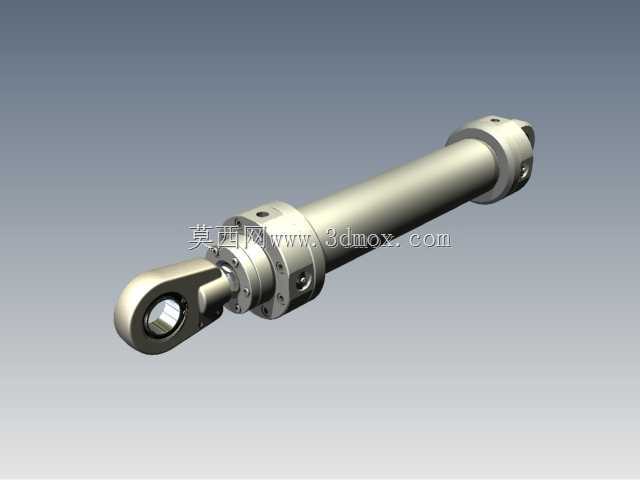

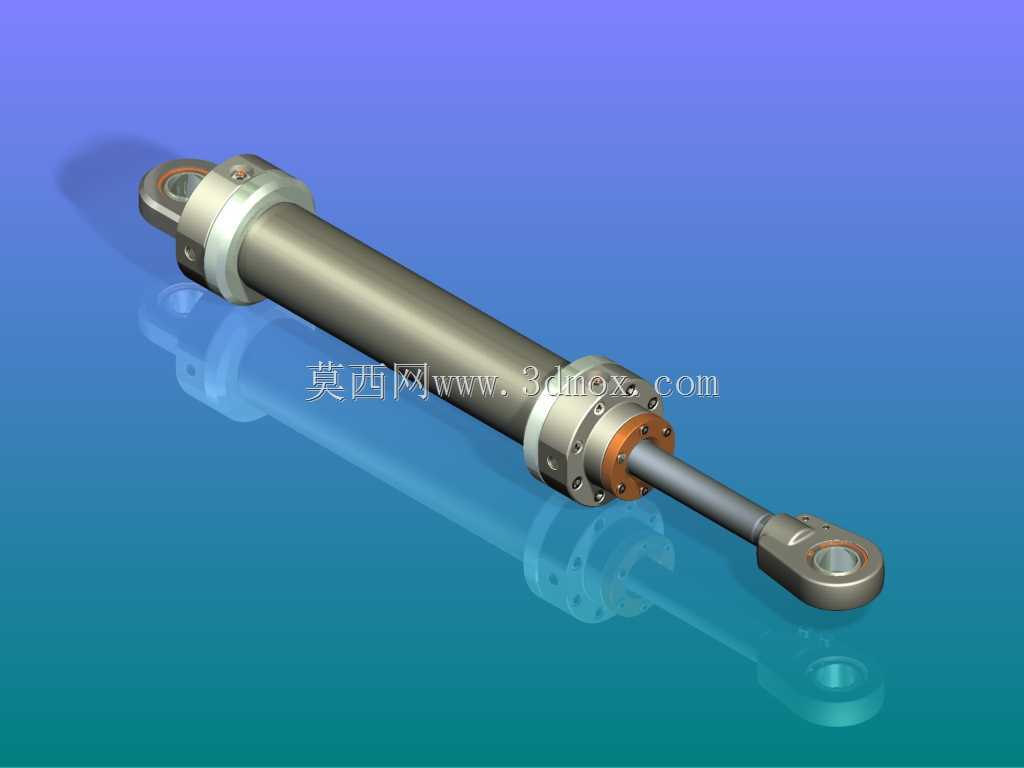

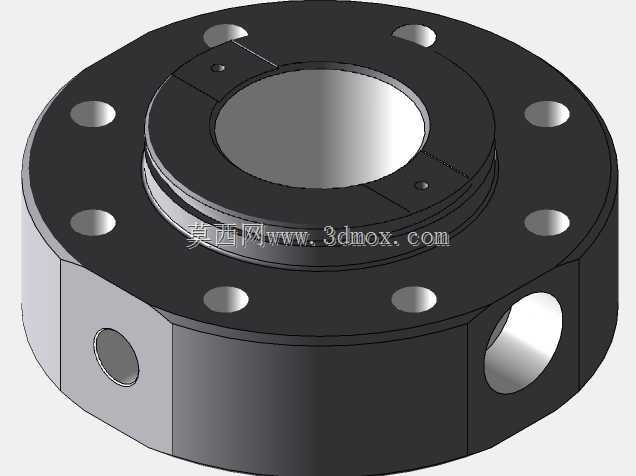

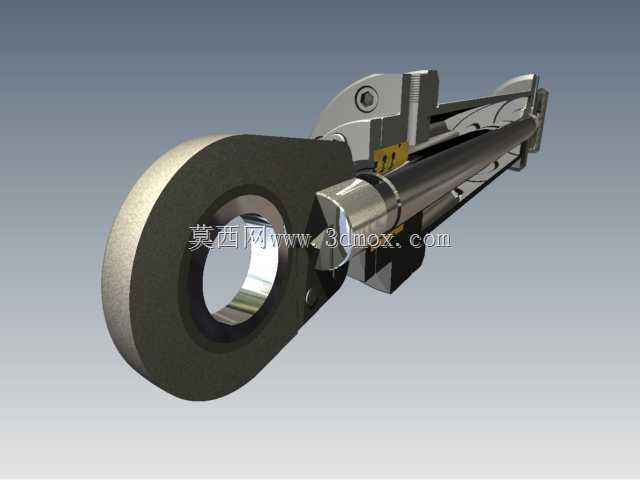

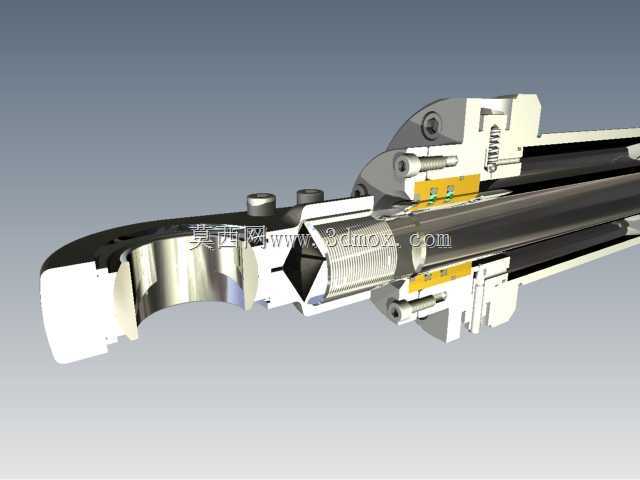

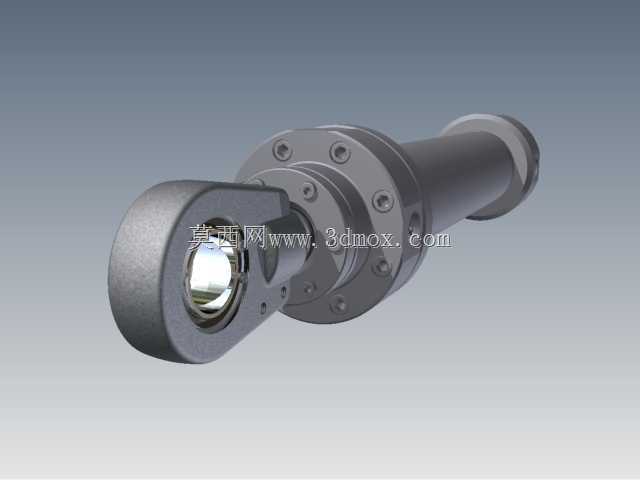

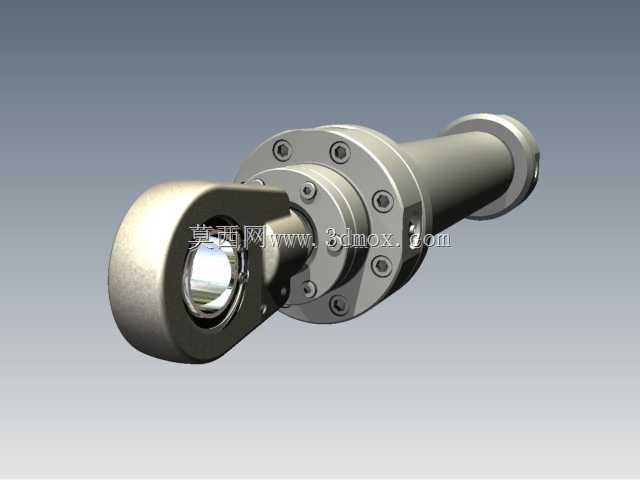

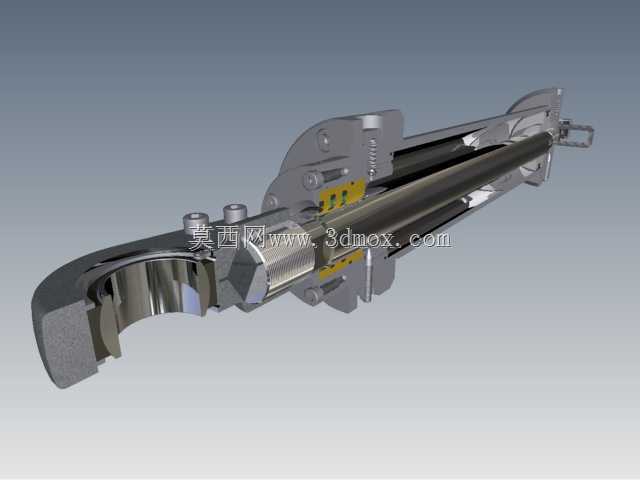

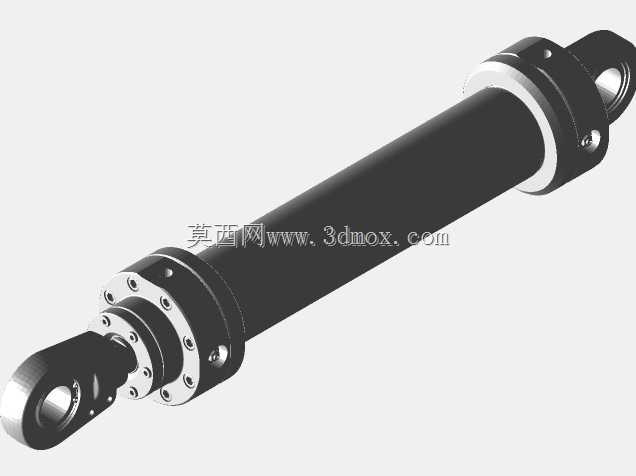

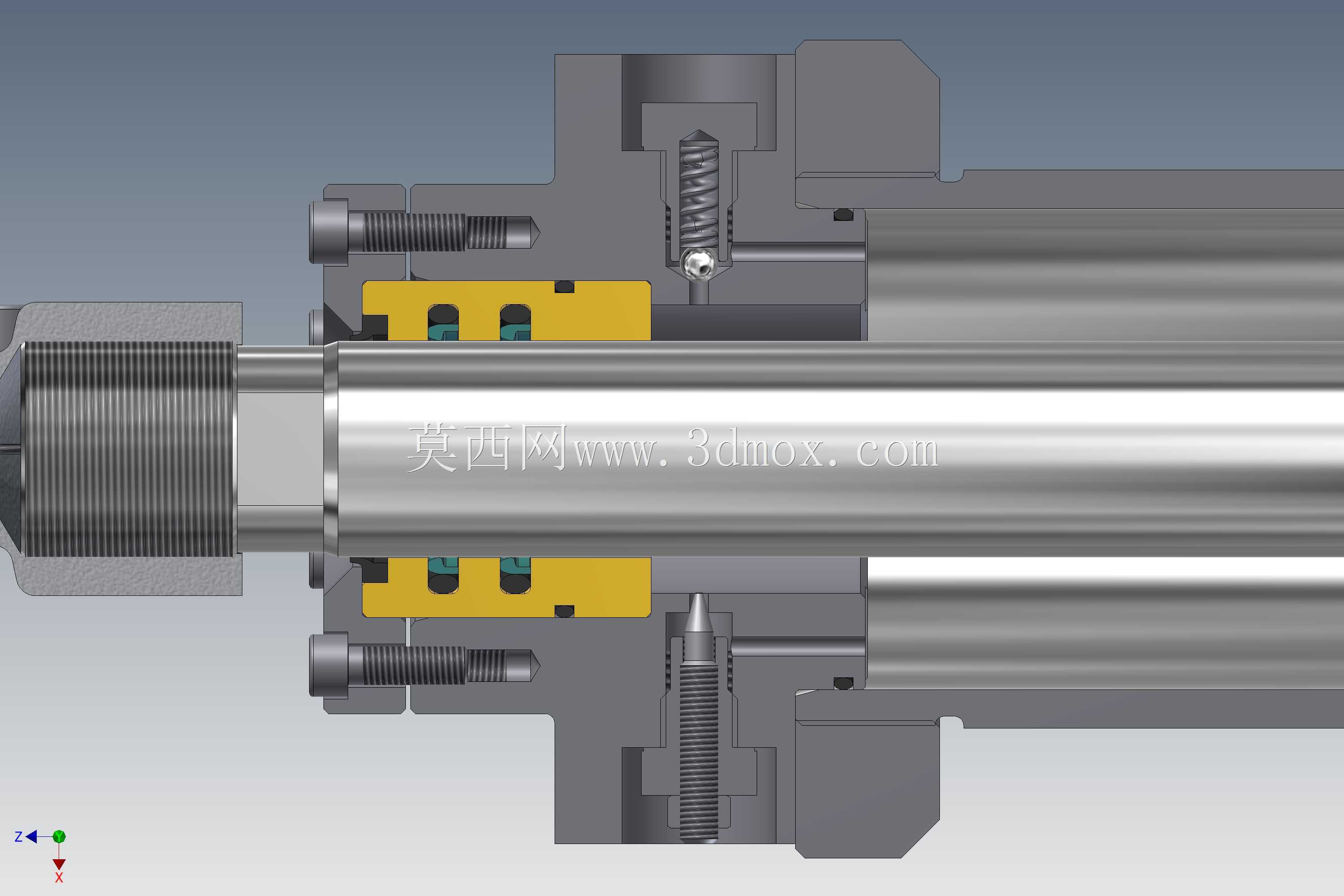

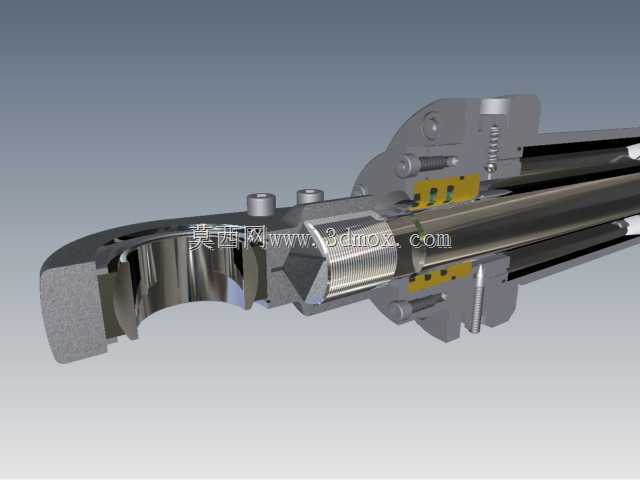

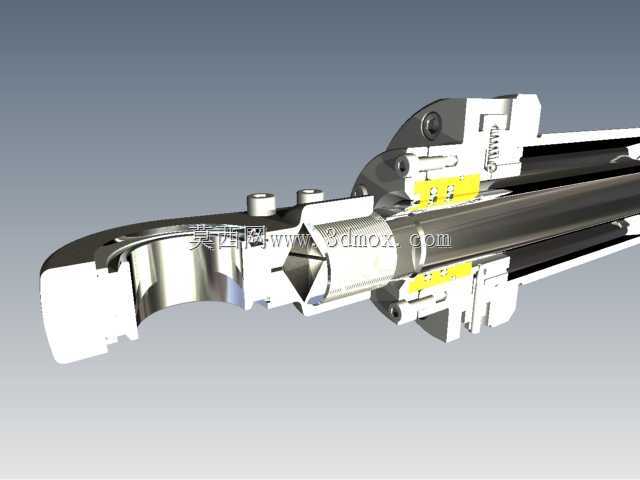

该款液压执行元件主要面向工业自动化生产线、重型工装夹具、物流举升设备以及工程机械的直线驱动场景设计，可在中低压液压回路中承担往复直线推拉作业，为末端负载提供稳定可靠的线性驱动力，适配需要长行程伸缩、铰接安装的传动工位，能够在设备空间受限、安装角度存在小幅偏转的工况下顺畅完成动作输出，避免刚性连接带来的别卡、应力集中问题。产品采用尾端U形铰接头配合杆端法兰的安装组合，铰接头内置自润滑滑动轴承结构，可允许安装面存在小角度的摆角偏差，补偿设备加工、装配过程中产生的形位公差，降低配套机架的加工精度要求，同时在设备运行过程中吸收小幅振动冲击，延长元件整体使用寿命。缸体部分采用圆形法兰端盖结构，沿法兰圆周均匀布置内六角紧固螺钉，保证端盖与缸筒的连接强度，同时兼顾密封件的预紧压力均匀性，避免高压工况下出现渗漏问题；活塞杆表面做硬化抛光处理，降低往复运动过程中的摩擦阻力，提升密封件的耐磨性能。从安装边界来看，元件完全缩回时的整体长度为900mm，完全伸出时的总长度为1400mm，额定工作行程为500mm，缸筒内径为100mm，缸体外径为45mm，尾端U形铰接销的配合直径为50mm，设计过程中充分考虑了常规液压系统的安装兼容性，铰接头销孔尺寸、法兰安装孔位均匹配行业通用安装规范，可直接替换同规格的标准气缸、液压缸产品，无需对原有设备的安装基座做额外改造。设计阶段重点优化了活塞与缸筒的配合间隙，搭配组合式密封结构，在保证动密封性能的同时减少爬行现象，让低速运行过程中的推力输出更平稳；杆端法兰结构可根据实际使用需求搭配不同的连接接头，适配外螺纹连接、法兰对接等多种安装形式，拓宽元件的适用场景。整体结构做了轻量化优化，在保证缸体耐压强度、活塞杆抗弯曲载荷能力的前提下，尽可能缩减非受力区域的材料厚度，降低元件自身重量，减少设备运动过程中的惯性负载，提升动态响应速度。
