BSP螺纹规测试件收纳组合结构

　　在液压管路、气动系统、流体输送设备的装配与检修现场，BSP管螺纹的密封可靠性直接决定整套管路系统的运行稳定性，一旦螺纹配合出现偏差，轻则出现介质渗漏，重则引发系统失压、设备停机等生产事故。日常作业中，不同规格的BSP螺纹测试塞规零散存放极易出现磕碰、规格混杂、丢失等问题，不仅会降低现场检验效率，塞规测量面的磕碰损伤还会直接导致螺纹检测结果失准，引发批量装配质量问题。这套BSP螺纹规测试件的设计，核心就是解决现场螺纹检验作业中量规的收纳、取用与防护痛点，为不同规格的VSTI螺纹测试塞规提供一体化的收纳承载方案。

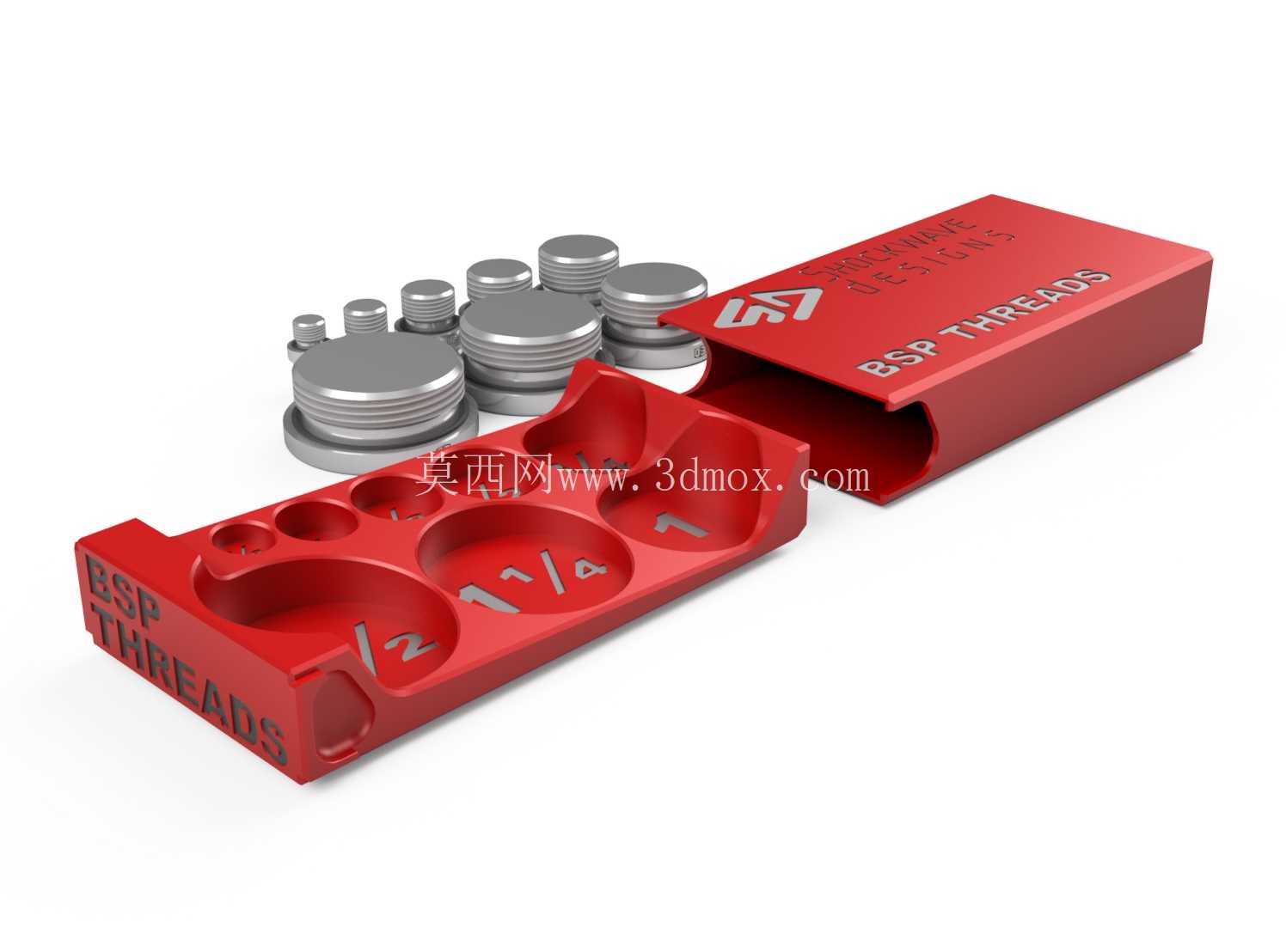

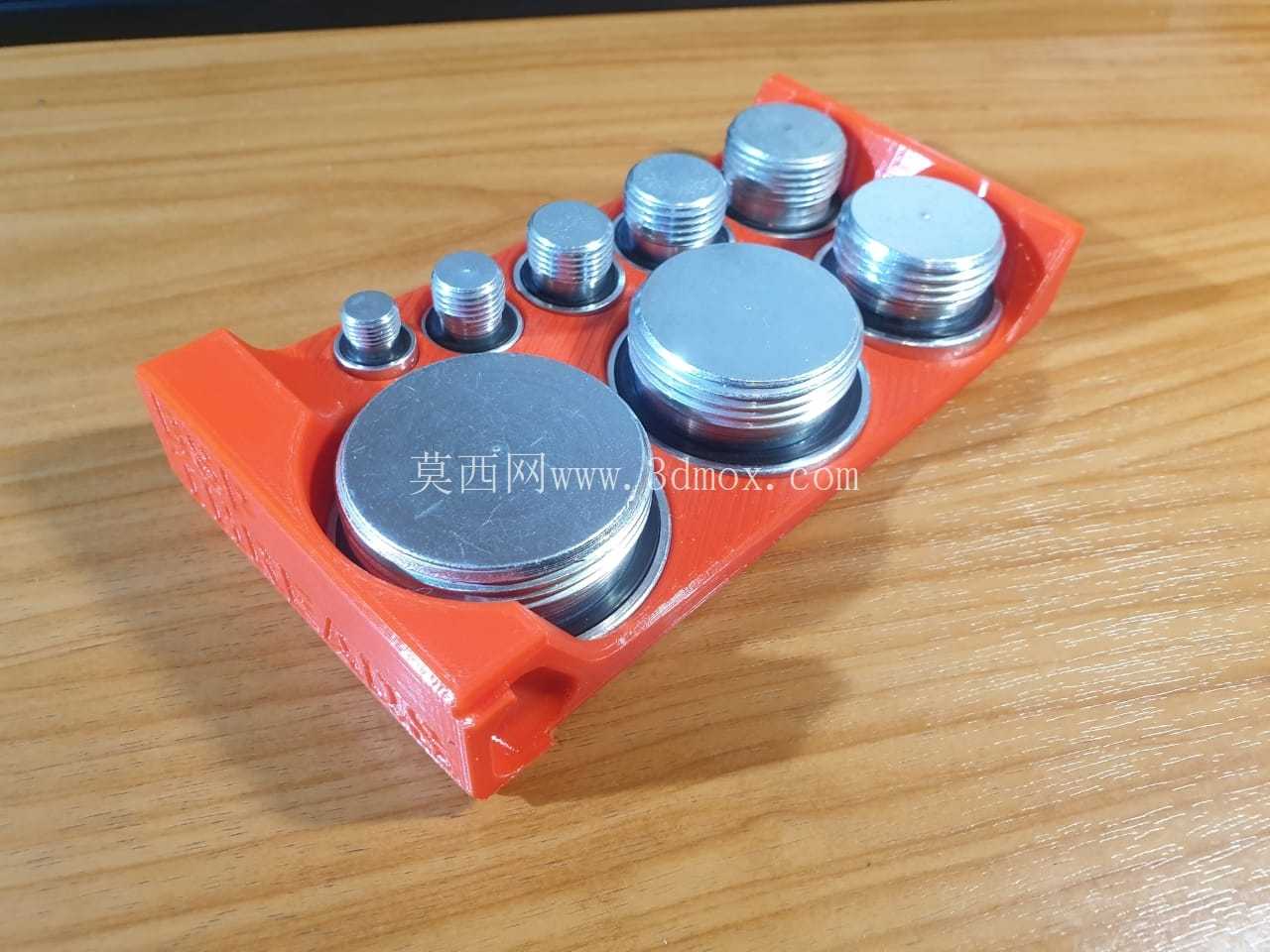

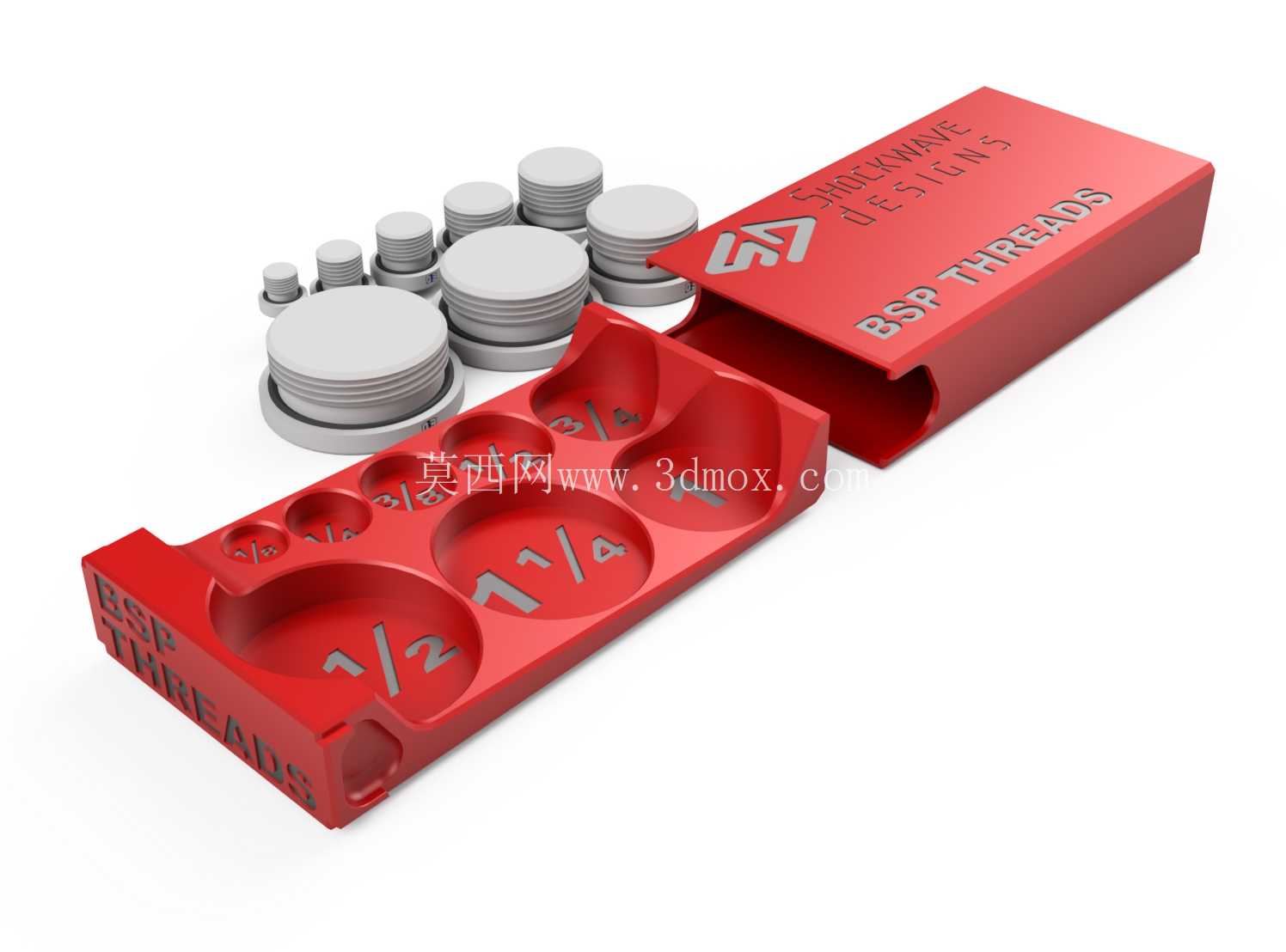

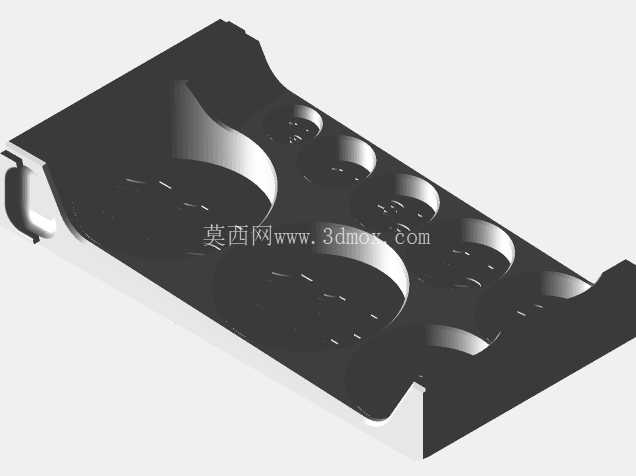

　　整套结构包含专用收纳盒体与多规格BSP螺纹测试塞规两部分，塞规覆盖现场常用的BSP螺纹规格区间，可直接用于对应规格内、外BSP螺纹的通止检验，判断被加工螺纹的牙型精度、螺距误差、中径尺寸是否符合配合要求，适配液压接头、气动阀件、管路连接件等常见零部件的螺纹入厂检验、工序间检测与装配前复检场景。收纳盒体采用一体化槽位布局，每个塞规对应独立的嵌入式定位槽，槽位尺寸与对应塞规的外径、高度完全匹配，塞规放入后不会因搬运、晃动出现窜动磕碰，可有效保护塞规的测量牙面不受外力损伤。盒体侧面做了防滑纹理与抠取凹槽设计，即使在沾有少量液压油、切削液的作业环境下，操作人员也能稳定拿取盒体，快速取出对应规格的塞规完成检测作业。

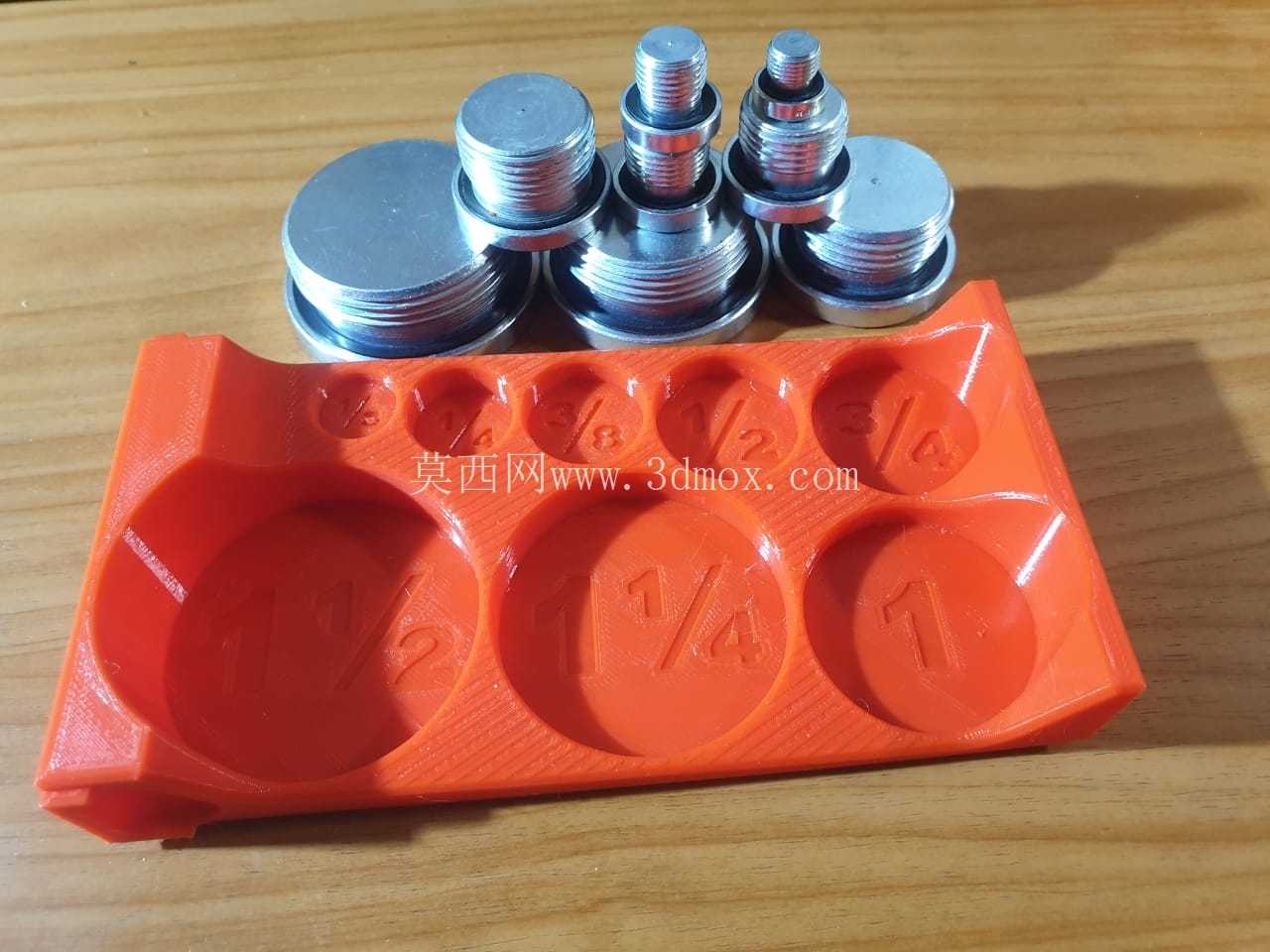

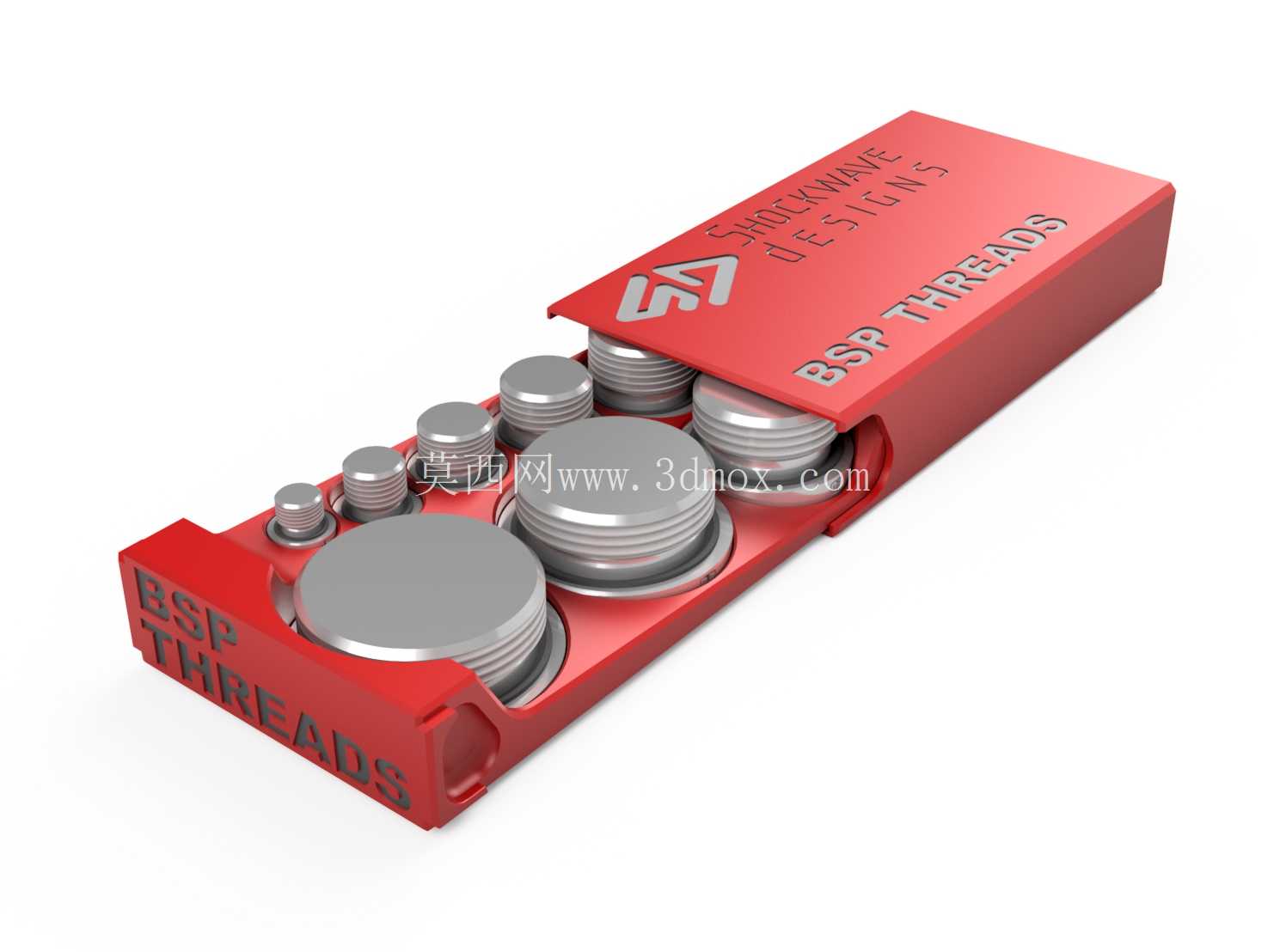

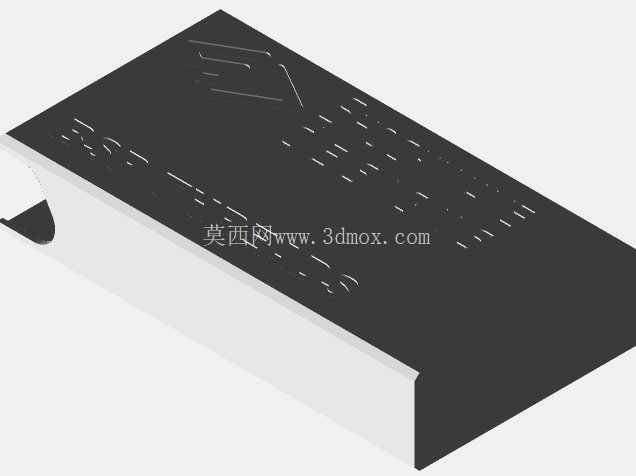

　　盒盖与盒体采用扣合式定位结构，闭合后可完全封闭内部槽位，避免车间内的金属碎屑、切削粉尘落在塞规测量面上，减少塞规的日常清理频次，也能避免杂物进入牙型缝隙造成的测量误差。从设计逻辑上看，这套结构完全围绕现场检验的实际作业流程展开，所有塞规按照规格从小到大依次排布在盒体内，操作人员可根据待检测螺纹的标称规格快速定位对应塞规，无需在零散的量规堆中翻找，单组螺纹检测的准备时间可缩短60%以上。盒体的外形尺寸适配常规钳工工具柜的抽屉层间距，也可直接放入现场维修的便携工具包中，不会占用过多收纳空间。每个塞规的握持端做了滚花防滑处理，即使操作人员佩戴劳保手套，也能稳定旋拧塞规完成检测，不会出现打滑脱手的问题。塞规的测量端严格遵循BSP螺纹的标准牙型参数设计，通端可完整旋入合格螺纹的全长度行程，止端旋入量不超过两个螺距，可快速判定螺纹是否合格，无需复杂的读数操作，适配车间一线操作人员的快速检验需求。在安装边界与适配性上，收纳盒的槽位深度预留了足够的取件间隙，塞规放入后顶端高出槽位平面3-5mm，操作人员可直接用手指捏取塞规，无需额外的撬动工具。盒体的边角做了圆弧过渡处理，不会在搬运、取用过程中划伤操作人员的手部，也不会刮蹭工具包内的其他检修工具。

　　这套结构既可以作为生产车间螺纹加工工序的现场检具收纳方案，也可用于设备运维班组的外出检修作业，解决了传统螺纹量规零散存放带来的管理混乱、易损坏、取用效率低等实际问题，同时配套的全规格测试塞规可覆盖常规BSP管路的全系列检测需求，无需额外单独采购对应规格的量规，减少检具采购与管理的冗余成本。在实际建模过程中，所有塞规的牙型轮廓、螺距、中径尺寸均严格对应BSP螺纹的标准参数，收纳盒的槽位与塞规之间预留了合理的间隙，既保证塞规取放顺畅，又不会出现过大的旷量导致塞规在盒内晃动，盒体的壁厚设置兼顾了结构强度与轻量化需求，即使采用3D打印制作也能满足日常作业的强度要求，不会因轻微摔落出现槽位开裂、结构变形等问题。
