管式车架竞速卡丁车结构设计

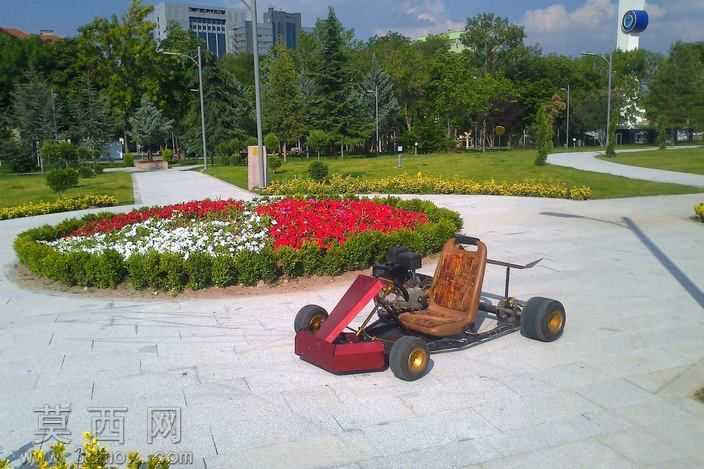

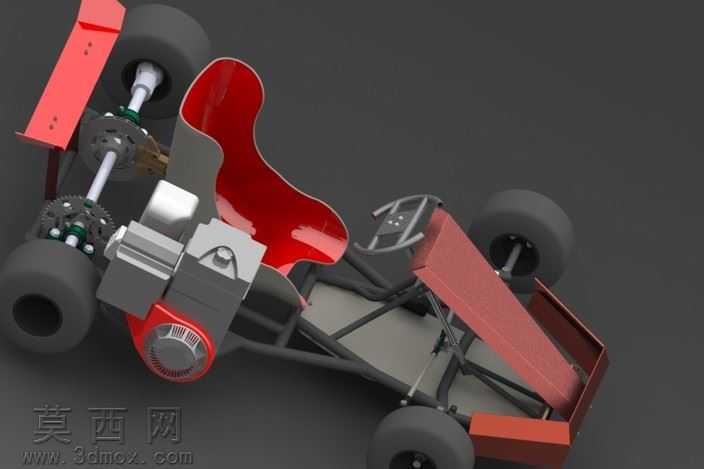

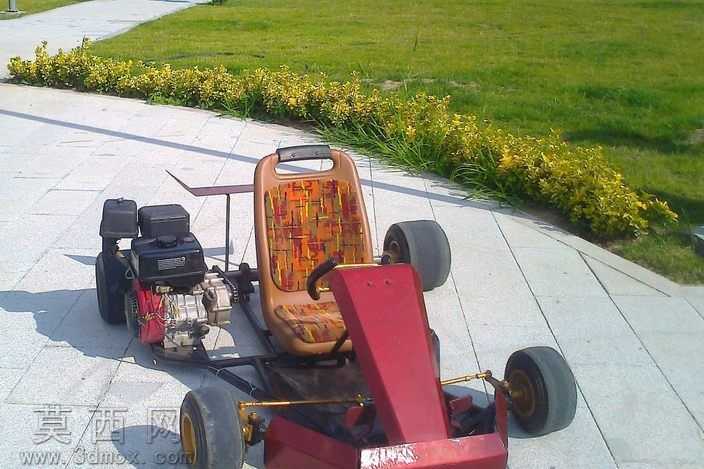

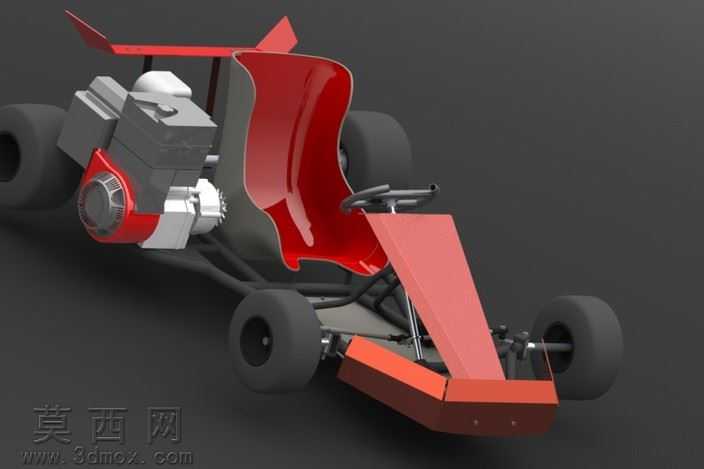

本作品为单人竞速卡丁车三维建模设计，整体采用经典管式桁架车架作为核心承载结构，建模过程中先以三维草绘搭建车架空间走线，精准定位前后轮距、轴距、座椅安装位、动力总成固定点的空间坐标，再通过焊件模块生成不同管径的圆管构件，还原车架焊接拼接的真实结构，所有管件交接处均做了贴合裁切处理，避免出现结构干涉问题。建模时对行走系统做了细致还原：前轮部分包含转向节、轮毂轴承、转向横拉杆、刹车盘组件，后轮部分集成了链轮传动结构、碟刹组件、后轮轴固定座，前后轮均搭配厚壁橡胶轮胎模型，轮胎表面做了简化的胎纹肌理，轮毂采用分体式装配结构，清晰呈现轮辋与轮辐的连接关系。动力单元采用单缸内燃机布局，建模时还原了发动机缸体、散热风扇、启动拉盘、排气头段的外部轮廓，发动机安装位预留了减震衬套的安装间隙，传动路径从发动机输出链轮经链条连接至后轮轴链轮，传动比匹配休闲竞速场景的动力输出需求。座椅采用一体化桶型竞速座椅设计，曲面建模时通过多组样条曲线勾勒座椅包裹轮廓，对座椅侧翼、坐垫凹陷、靠背支撑区域做了符合人机工程的曲面过渡，表面赋予亮面红色烤漆材质，还原玻璃纤维座椅的质感。前后防撞结构采用红色板材折弯成型，前防撞板预留了号码牌安装位，后防撞结构与车架尾部管件刚性连接，侧方设置了脚踏区域的防滑底板，转向系统采用简化的方向盘立柱结构，立柱角度适配单人驾驶的操作姿态。材质渲染阶段，车架圆管赋予哑光黑金属材质，还原钢制管材的磨砂质感，发动机缸体采用铸铁灰哑光材质，散热风扇区域做了红色塑料材质区分，轮胎赋予黑色橡胶哑光材质，金属传动件、刹车盘做了金属拉丝质感处理，防撞件与座椅采用高光亮面红漆材质，通过材质差异清晰区分不同功能部件。整体建模严格遵循实车装配逻辑，所有部件均保留合理的装配间隙，可直接用于结构展示、装配教学或改装方案验证，完整呈现了入门级竞速卡丁车的核心机械结构与布局逻辑。
