移动式砂筛分机设备三维结构设计

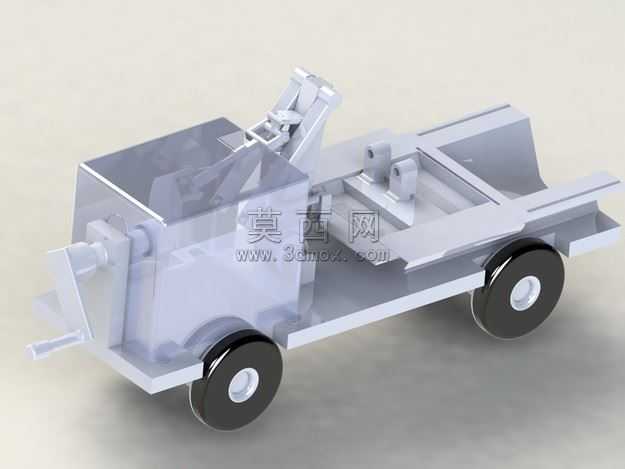

本作品为移动式砂筛分机的三维设计模型，整体采用轮式移动底盘结构设计，通过三维建模软件完成全参数化的结构搭建，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对设备的各个功能模块进行了独立建模后完成整体装配约束，确保各部件之间的运动关系与实际工况保持一致。模型在渲染阶段采用了写实的材质表现方案，底盘车架部分赋予金属磨砂材质，还原钢制构件的哑光金属质感，料仓与筛分箱体部分采用半透明的工程塑料材质进行表现，既能够清晰展示内部的筛分结构布局，又区分了不同功能部件的材质属性，行走轮部分采用橡胶胎面与金属轮毂的分层材质设计，还原真实行走部件的材质特征。结构设计上，设备前端设置牵引连接结构，可配合牵引设备实现转场移动，底盘上方集成了筛分作业箱体、进料料斗、筛分驱动安装位与出料导向结构，整体布局紧凑合理，在保证筛分作业功能完整性的前提下尽可能压缩设备整体体积，适配小型施工现场的灵活作业需求。设计过程中重点考量了设备的移动便利性与作业稳定性，轮式底盘的轴距与轮距参数经过反复调整，确保设备移动过程中的通过性与作业状态下的支撑稳定性，筛分模块的安装位置经过重心校核，避免作业过程中出现设备倾翻的风险，各部件的连接结构均采用标准化的机械连接设计，便于后续的生产加工与装配维护。模型的细节处理上，对车架的焊接结构、部件的安装孔位、操作机构的连接细节都进行了精细化建模，没有对结构进行过度简化，能够完整呈现该型移动式砂筛分机的全部设计细节，可用于后续的工程出图、结构仿真、作业演示等多种应用场景，完整还原了小型移动式筛分设备从概念设计到结构落地的全流程设计思路。
