手推移动式砂筛分作业设备结构设计

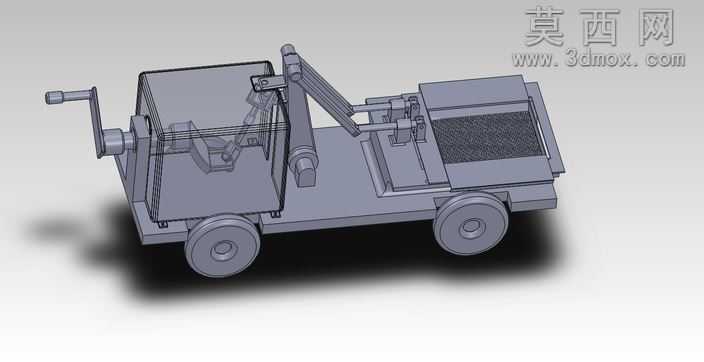

本作品为移动式砂筛分作业设备的三维结构设计，整体采用轮式手推移动底盘布局，通过三维建模完整还原了设备从动力输入、传动执行到筛分作业的全链路结构。建模过程中首先搭建了底部承载车架的基准框架，为四个行走脚轮预留了标准安装位，保证设备可在作业场地内灵活转移，适配不同工况下的现场筛分需求。设备左侧设置手摇式动力输入机构，建模时还原了摇柄、转轴与传动臂的连接关系，通过铰接式机械臂结构将手摇动力传递至右侧筛分作业单元，传动路径上的铰接点、支撑座均按照实际装配关系做了限位约束，可直观展示动力传递的运动轨迹。右侧筛分单元设置了带网格筛面的作业平台，建模时对筛面的网格结构做了简化实体处理，既还原了筛分功能的结构特征，也保证了整体装配体的运行流畅度，筛面周边设置挡边结构，避免筛分作业过程中砂料洒落。设备中部的传动臂采用多段铰接设计，建模时为每段臂体设置了独立的旋转配合约束，可模拟动力输入时臂体带动筛面做往复筛分运动的动态效果。外观渲染上采用统一的金属灰哑光材质模拟钢制构件的质感，对摇柄、铰接转轴等活动部件做了边缘倒角处理，还原机械加工件的工艺特征，透明视窗部分采用半透明玻璃材质，可直观展示箱体内部的传动结构布局。设计思路围绕小型现场筛分作业的便携需求展开，摒弃了复杂的外接动力结构，采用手摇驱动的方式降低设备使用门槛，轮式底盘的设计让设备无需额外吊装转运即可在作业面间移动，整体结构紧凑，各功能模块分区明确，动力区、传动区、筛分作业区沿车架长度方向依次排布，既保证了操作时的安全距离，也让设备维护时的部件拆装更加便捷，完整呈现了小型手动筛分设备从功能实现到结构落地的全流程设计逻辑。
