三片式法兰连接手动球阀三维设计作品

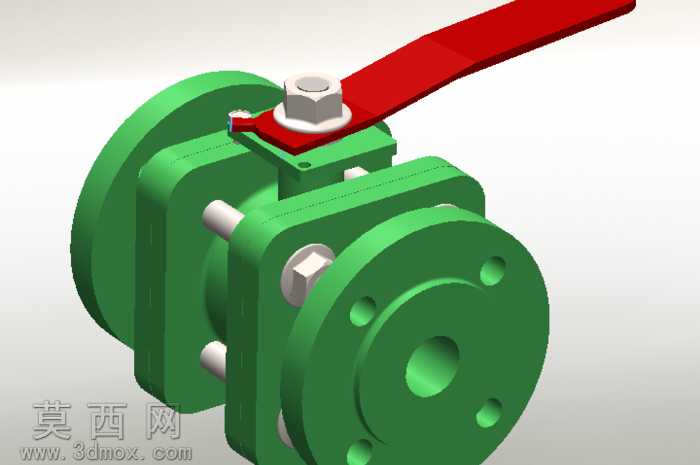

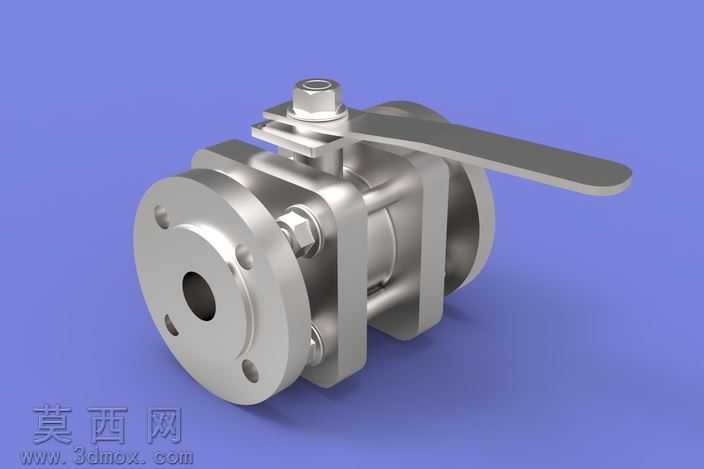

本作品为三片式法兰连接手动球阀的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先梳理球阀的核心组成逻辑，将整体结构拆分为左阀体、中间阀体、右阀体、球体、阀杆、手柄、密封组件、紧固件共八大模块逐一建模，确保每一处结构尺寸均符合通用工业阀门的设计规范。建模过程中优先采用草图驱动特征的方式，对法兰盘的螺栓孔分布、球体的通孔同轴度、阀杆与阀体的配合间隙做了精准的参数约束，避免出现装配干涉问题，所有倒角、退刀槽、密封槽的细节特征均完整还原，未做过度简化处理。材质与渲染阶段，针对不同部件匹配对应工业材质属性，阀体、球体、阀杆、手柄、螺栓等金属部件赋予不锈钢材质，调整金属粗糙度、反射率参数还原哑光金属的真实质感，密封件部分赋予聚四氟乙烯材质的半哑光非金属质感，渲染时采用柔和的工业产品布光方案，搭配纯色背景突出阀体结构，多角度渲染图可清晰展示阀门的外部形态与装配关系。结构设计上，三片式阀体结构通过螺栓锁紧连接，相比一体式阀体更便于后期维护时拆卸更换密封件与球体，法兰连接端可直接与同规格管路法兰配对安装，手动扳动手柄即可带动阀杆旋转，驱动球体完成90度回转实现管路的通断控制，球体与阀座的密封面做了贴合度优化，可满足常规工况下的流体截断需求。设计思路围绕通用工业管路的流体控制需求展开，在保证结构强度与密封性能的前提下，尽可能优化部件的加工工艺性，减少不必要的复杂结构，模型可直接用于教学演示、产品选型展示、装配工艺模拟等场景，所有结构均经过虚拟装配验证，转动手柄时可模拟真实的阀门开关动作，完整还原手动球阀的工作逻辑。
