汽车方向盘快速释放转向集线器结构设计

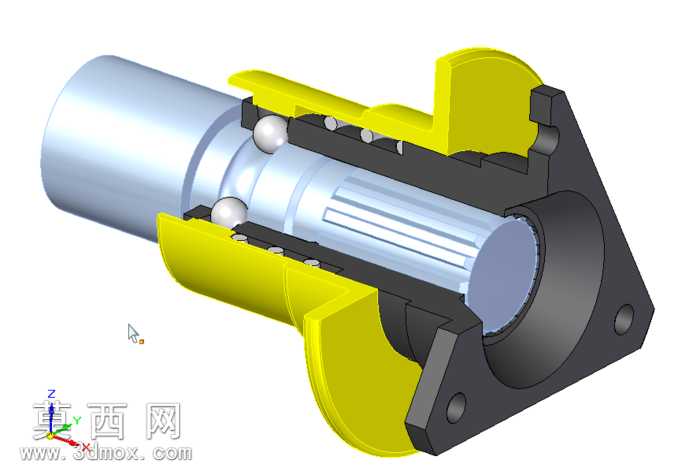

本作品为汽车方向盘配套的快速释放转向集线器三维结构设计，整体采用同轴式布局完成快拆功能的结构实现，建模过程中严格遵循机械装配的公差配合逻辑，对每一处配合面都做了贴合度校验，避免出现装配干涉问题。模型主体包含带内花键的中心轴、带法兰安装座的外套筒、对称布置的锁紧钢球、黄色拨套以及内置的复位弹性元件，各部件的建模均按照实际加工的工艺特征完成：中心轴外圆加工有环形钢球定位槽，内孔设置贯通花键用于和转向轴传递扭矩，轴端做了倒角引导处理方便装配对位；外套筒带有三孔法兰安装面用于和方向盘基座固定，筒身开有对应钢球的径向通孔，保证钢球可在孔内径向移动完成锁紧与释放动作；黄色拨套为快拆操作的手动驱动部件，内孔设计有环形让位槽与锁紧斜面，轴向滑动时可推动钢球径向位移。材质分配上，中心轴与外套筒采用结构钢材质，渲染时赋予金属磨砂质感表现机加工表面特征，钢球赋予高抛光铬钢材质表现高硬度光滑表面特性，拨套采用工程塑料材质赋予亮黄色哑光质感，既区分部件功能也符合实际产品的材质应用逻辑。设计思路围绕SPA样式快速释放机制展开，常态下拨套在弹性元件作用下处于锁紧位置，内孔斜面将钢球压入中心轴的环形槽内，限制中心轴的轴向位移，实现方向盘与转向轴的刚性连接，保证转向扭矩可靠传递；需要释放时手动轴向推动黄色拨套，当拨套的内环形让位槽对准钢球位置时，钢球可径向向外移动脱出中心轴的定位槽，此时中心轴可轴向抽出完成方向盘的快速拆卸，松开拨套后弹性元件推动拨套复位，待中心轴插回到位后钢球再次被压入定位槽自动完成锁紧。建模过程中对钢球的滚动路径、拨套的行程距离、花键的啮合长度都做了参数化设定，可直接调整参数适配不同规格的转向轴尺寸，所有部件的结构都具备实际加工可行性，无无法落地的理想化结构，渲染阶段采用等轴测剖视视角展示内部装配关系，清晰呈现快拆机构的动作原理与各部件的配合状态，让观看者可直观理解快速释放的实现逻辑。
