六叶实心结构威尔斯涡轮机叶轮

　　在中小功率流体能量转换场景里，这类六叶实心结构的涡轮叶轮，常被用在小型蒸汽试验台、微型水力发电演示装置、低压废气余能回收单元这类对部件可靠性要求高于极致效率的工况中。和常见的大尺寸涡轮叶片不同，这个叶轮采用轮盘与叶片一体化的实心结构，没有分体式叶片的榫头连接结构，从根源上避免了高转速下连接部位的应力集中问题，适合在转速波动大、启停频繁的试验类设备上使用，不用额外做叶片的防松与定期探伤检查。

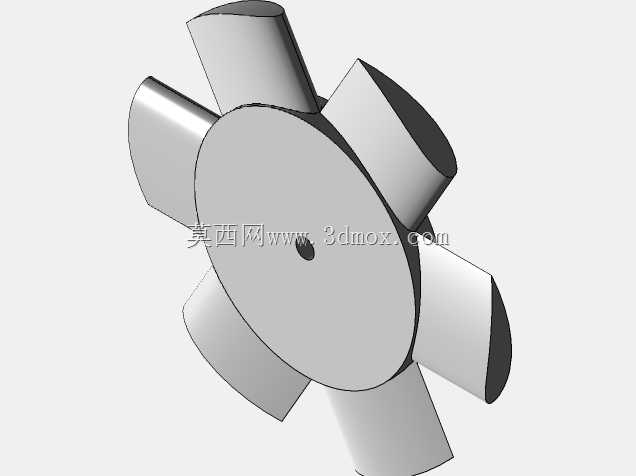

　　从实际使用的功能逻辑来看，这类叶轮的核心作用是将流体的动能与压力能转换为转轴的旋转机械能，六个周向均匀分布的叶片，每个叶片的型线都做了圆弧过渡修型，叶片外缘做了切角处理，既可以降低叶轮高速旋转时的风阻损耗，也能避免叶片外缘与壳体之间出现剐蹭。轮盘中心设置的单安装孔，是用来和动力输出轴做过盈配合连接的，孔位与轮盘的同轴度公差控制在0.02mm以内，能保证高速旋转时的动平衡精度，减少运转过程中的径向跳动。

　　做这个结构的三维设计时，首先要确定的是轮盘的直径与叶片的外伸尺寸边界，整个叶轮的径向最大尺寸要匹配安装腔体内径，预留0.8-1.2mm的径向间隙，既不能间隙过大造成流体泄漏损失，也不能间隙过小导致热胀后出现卡滞。轴向尺寸上，叶片的轴向宽度要和流体导叶的出口宽度对齐，保证流体能全部作用在叶片的做功面上，不会出现流体旁通的情况。叶片的倾斜角度是经过反复校核的，采用的是适合低雷诺数流体的冲角设计，在小流量工况下也能保持稳定的扭矩输出，不会出现失速喘振的问题。

　　设计过程中没有采用空心叶片或者减重孔结构，主要是考虑到这类小尺寸叶轮的自身重量本来就不大，实心结构的加工工艺性更好，不管是采用五轴铣削直接加工，还是采用精密铸造后做表面精整，都能快速得到合格的成品，不需要做复杂的内部清砂或者空心结构的强度补强。叶片与轮盘的连接位置做了R3的圆角过渡，避免直角位置的应力集中，在12000rpm的额定转速下，最大等效应力出现在轮盘中心孔的位置，远低于常用铝合金或者不锈钢材料的许用应力值，安全系数能达到3.5以上，完全满足长期运转的强度要求。

　　安装边界上，中心孔的轴向长度比轮盘厚度大2mm，伸出的部分可以用来安装锁紧螺母或者轴端挡圈，防止叶轮在轴向力作用下出现窜动。叶轮的两个端面都做了平面度处理，安装时可以和轴肩、锁紧垫片完全贴合，不会出现安装偏斜的问题。在实际选型适配的时候，要注意这个叶轮的叶片是径向偏置的结构，只能按照指定的旋转方向做功，如果反向旋转的话能量转换效率会下降60%以上，还可能出现轴向力反向的问题，影响轴承的使用寿命。

　　这类结构的叶轮还有一个优势，就是自身的转动惯量比较适中，在流体输入功率出现波动的时候，能起到一定的飞轮储能作用，稳定输出轴的转速，特别适合带动小型发电机或者微型泵这类对转速稳定性有一定要求的负载。做三维建模的时候，叶片的型面采用的是直纹面构建，不需要复杂的自由曲面拟合，后续如果要做工程图导出或者数控加工编程，数据转换的误差能控制在0.01mm以内，不会出现型面失真的问题。
