简易空气动力发动机结构设计方案

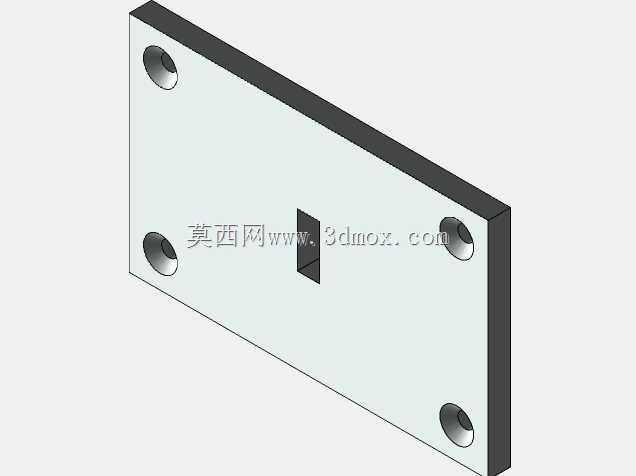

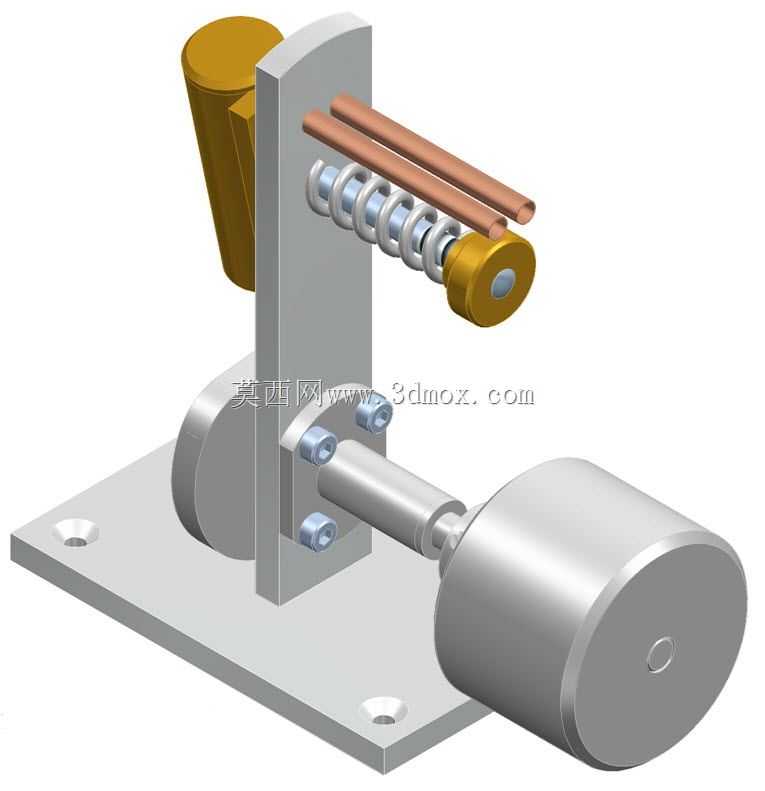

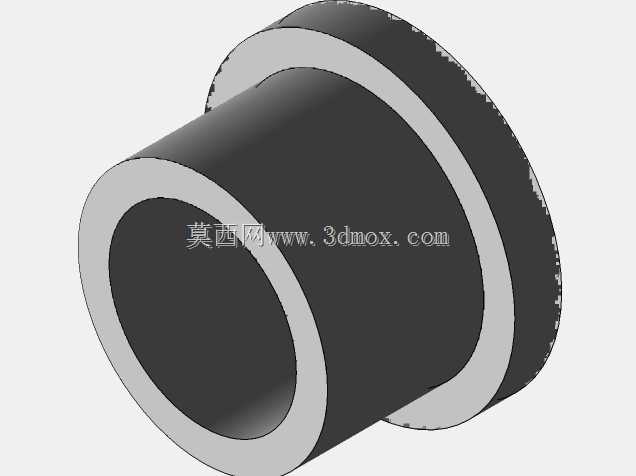

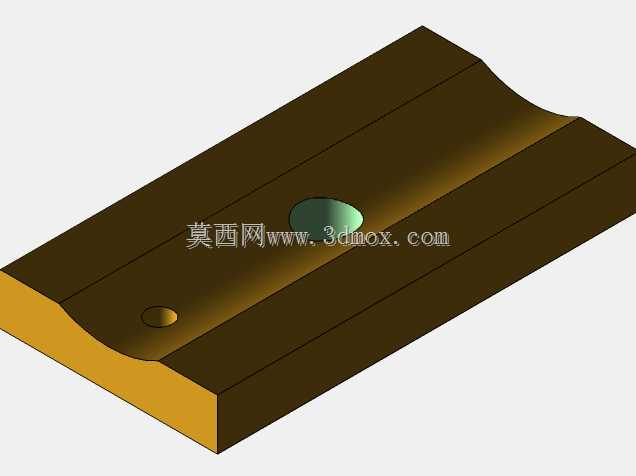

　　这套气动动力装置的设计初衷是面向教学实验与小型动力演示场景，可作为机械原理课程的具象教学载体，也能适配小型气动玩具、低负载气动演示台的动力输出需求，整体结构完全依托压缩空气膨胀做功实现动力转换，无需燃油供给与点火系统，整体运行过程无燃烧排放，适合室内实验、科普展示这类对安全与洁净度有要求的场景。从结构布局来看，整套装置采用底板集成式安装设计，所有功能组件全部固定在一块带安装孔的矩形金属底板上，底板预留的四个沉头安装孔可直接通过螺栓固定在实验台架或者演示基座上，安装边界清晰，不需要额外设计复杂的转接支架，整体外轮廓尺寸控制在小型实验装置的常规范围内，不会占用过多台架空间，日常搬运与收纳都比较方便。做功核心单元采用单缸卧式布局，

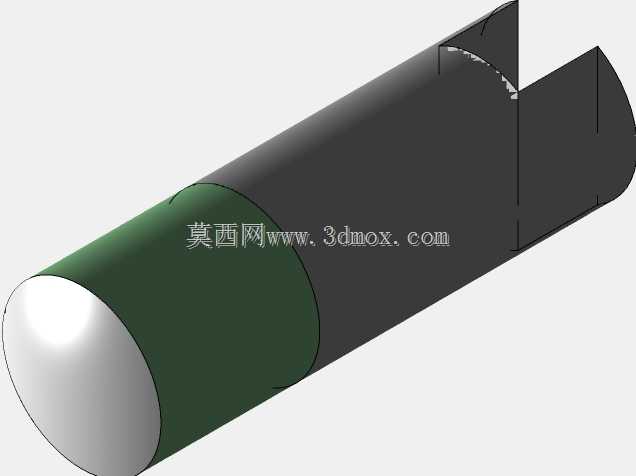

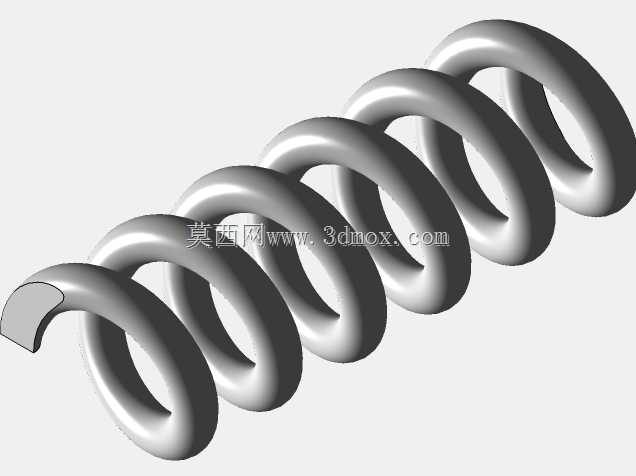

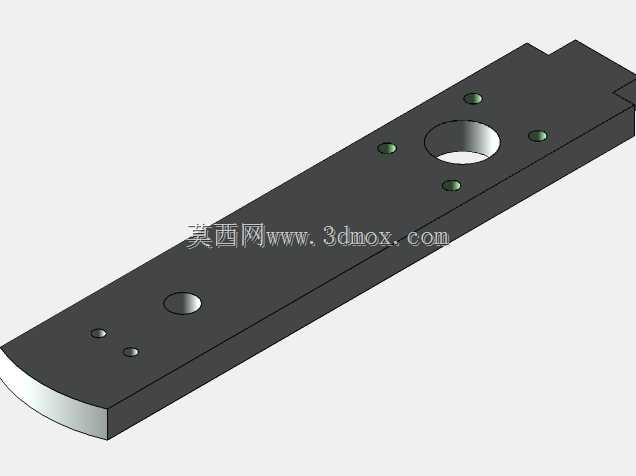

　　气缸与输出轴同轴布置，输出轴端连接的圆柱形飞轮承担储能稳速的作用，能够抵消活塞往复运动的脉动冲击，让动力输出的转速更加平稳，避免出现运转卡顿或者转速骤变的问题。配气与复位结构的设计兼顾了可靠性与易加工性，立式支架上集成了导向组件，两根平行布置的铜质导杆承担配气机构的往复导向作用，导杆外侧套置的圆柱螺旋复位弹簧能够在活塞做功行程结束后，推动配气组件快速复位，完成下一个做功循环的配气准备，弹簧的预压缩量经过匹配计算，既能够保证复位动作的响应速度，又不会产生过大的复位阻力消耗气动功率。进气接口采用倾斜布置的黄铜材质接头，直接对接外部压缩空气管路，接头的倾斜角度经过优化，能够让压缩空气以更顺畅的流道进入气缸腔室，减少气流转向带来的压力损失，

　　提升压缩空气的能量利用效率。整套结构的连接紧固件全部采用标准内六角圆柱头螺栓，支架与底板、气缸与支架、导向组件与立板的连接位置都设计了对应的定位凸台与螺栓过孔，装配时不需要复杂的工装找正，按照装配顺序依次锁紧螺栓即可完成总装，后期维护拆解也十分便利，适合教学场景下的拆装实训操作。从设计思路层面，这套装置刻意简化了不必要的复杂结构，没有采用多级配气、多缸联动这类复杂设计，所有零件都采用常规机加工工艺即可完成制作，底板、立板、飞轮这类结构件采用普通铝合金或者低碳钢材料就能满足强度要求，导杆、进气接头采用黄铜材质兼顾耐磨与密封性能，弹簧选用标准圆柱螺旋压缩弹簧，不需要定制特殊规格的弹性元件，整体加工成本低，加工周期短，非常适合个人DIY制作或者小批量教学教具的生产。在功能特性上，这套装置只要接入稳定压力的压缩空气气源，就可以持续输出旋转动力，能够带动小型发电机、微型传送带这类低负载演示负载运转，运转过程中只有机械摩擦与气流流动的轻微声响，没有内燃机的爆震噪音与尾气排放，运转安全性高，即使在密闭的教室内长时间运行也不会产生安全隐患。结构设计时充分考虑了运行过程中的受力平衡，卧式气缸的轴线与底板平面平行，飞轮的重心落在输出轴轴线上，立板的厚度经过加强设计，能够承受活塞往复运动带来的交变冲击载荷，长期运行也不会出现立板变形或者连接螺栓松动的问题。导向杆与立板的配合位置采用间隙配合设计，既保证配气组件往复运动的顺畅度，

　　又不会因为配合间隙过大出现配气位置偏差，弹簧的两端都做了磨平处理，保证弹簧受压时不会出现偏斜卡滞的问题。这套装置的安装边界十分明确，所有突出结构都没有超出底板的投影范围，外接气源管路从侧上方的进气接头接入，不会和输出轴端的负载安装位置产生干涉，输出轴的轴端设计了标准的轴伸结构，可以通过联轴器直接对接负载，也可以加装带轮通过皮带传递动力，适配不同的演示负载连接需求。对于三维建模从业者来说，这套模型的结构逻辑清晰，零件之间的装配关系明确，没有复杂的曲面结构，非常适合作为Solid Edge这类三维软件的装配练习素材，建模过程中可以重点练习标准件调用、装配约束添加、简单运动仿真的操作，通过对这套结构的建模与仿真，能够直观理解往复式动力装置的工作原理，掌握气动动力组件的结构设计要点。
