大行程铝型材框架数控雕刻加工设备

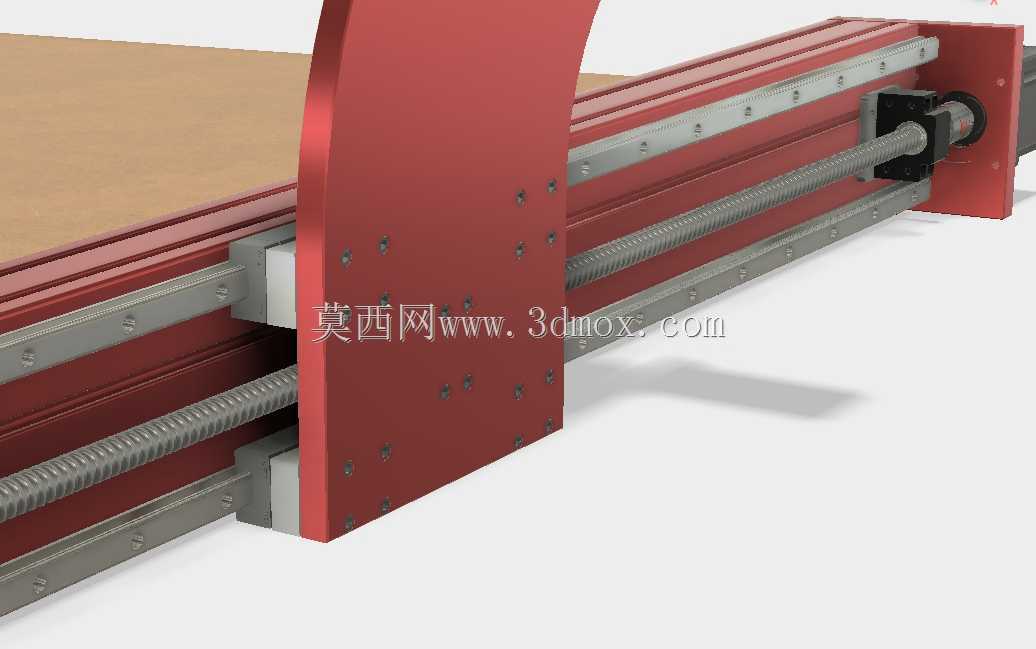

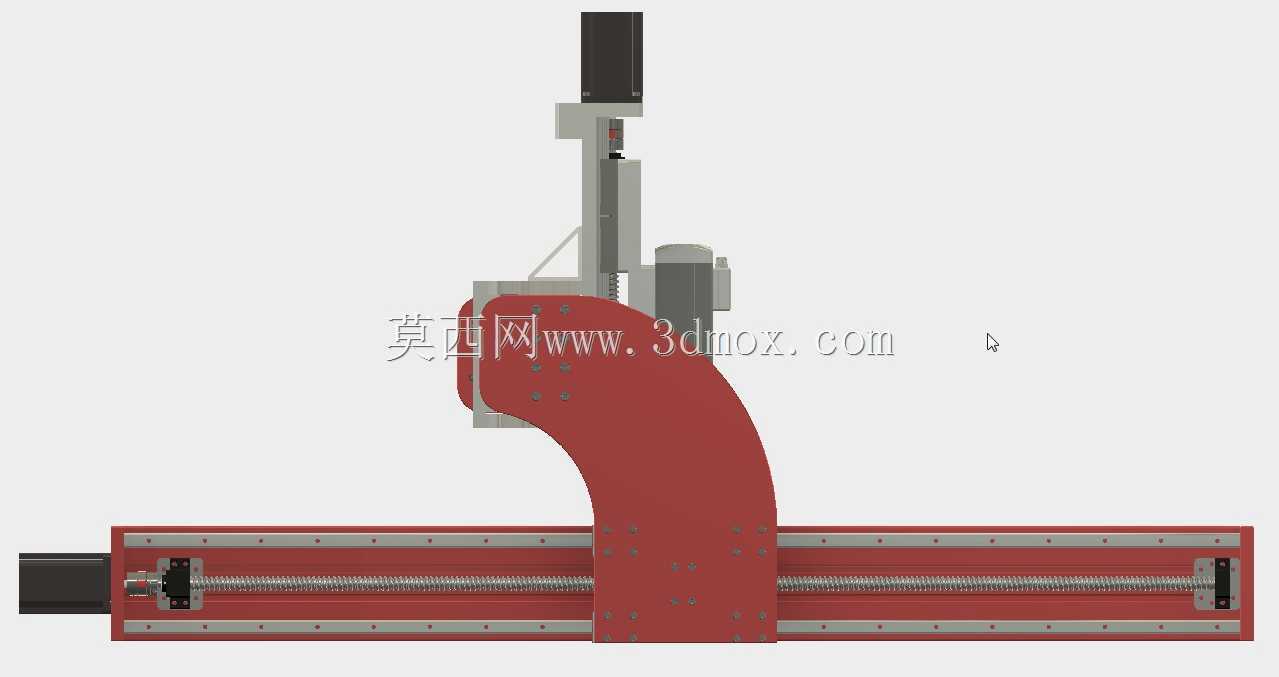

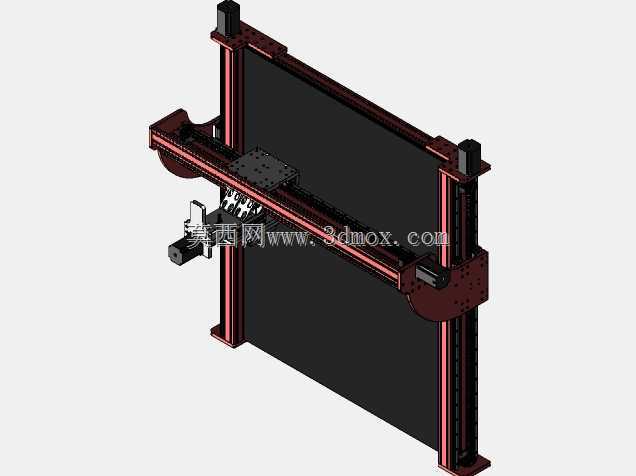

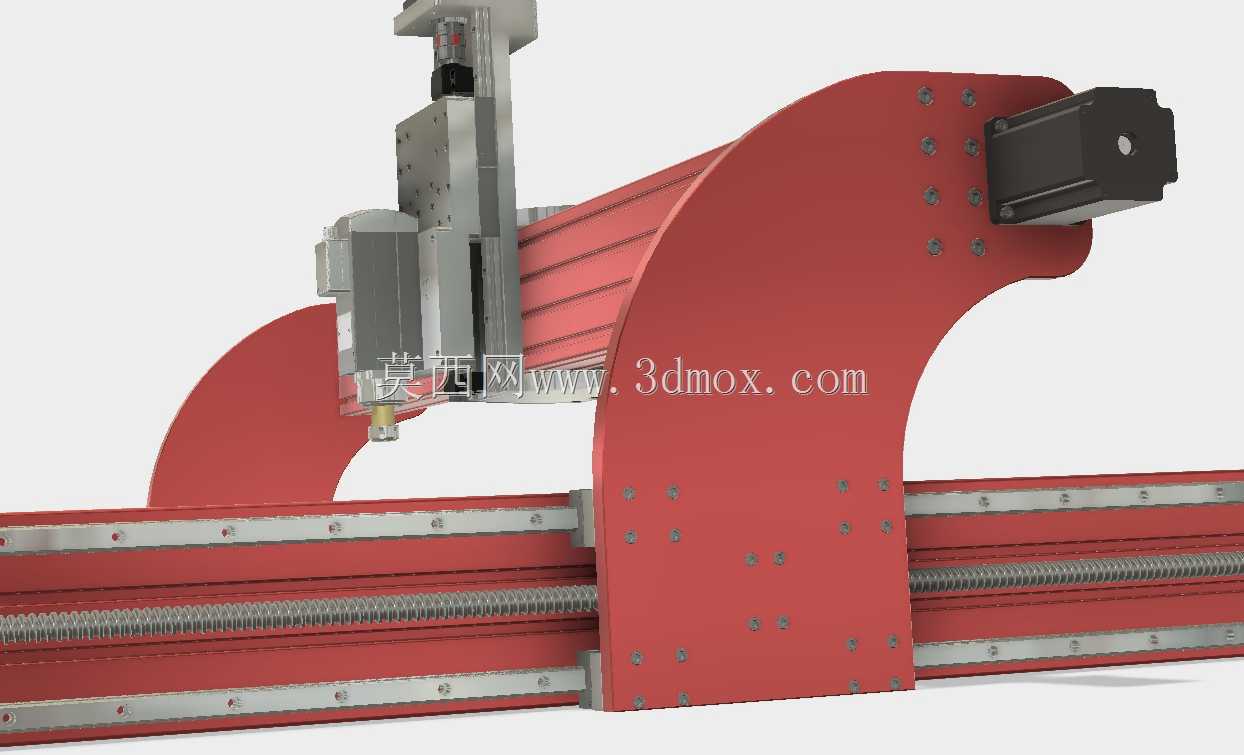

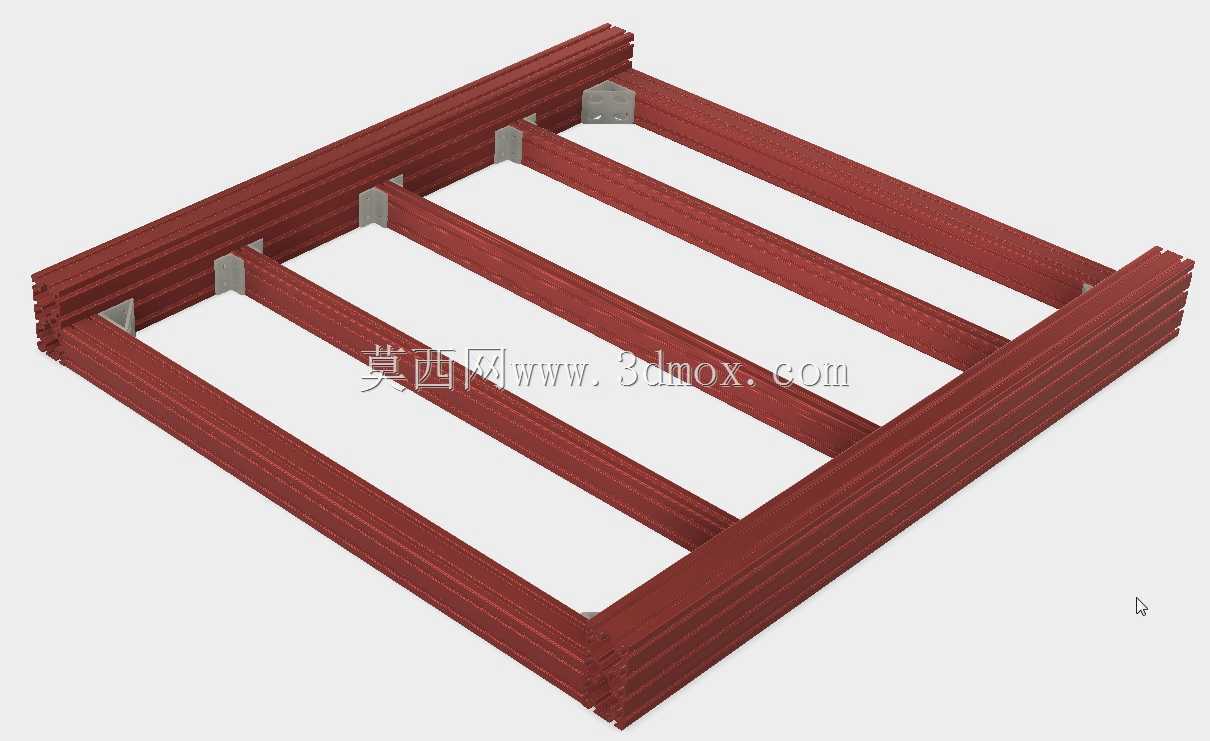

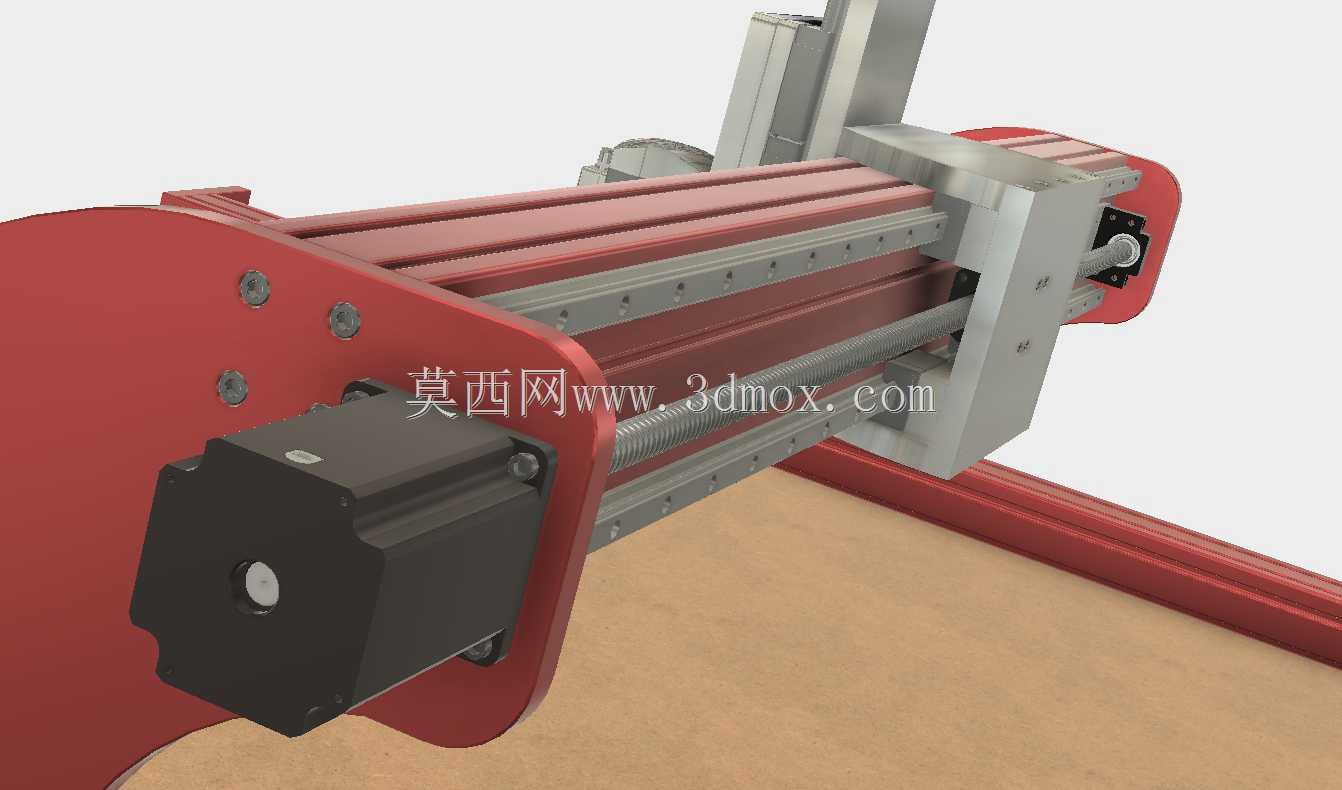

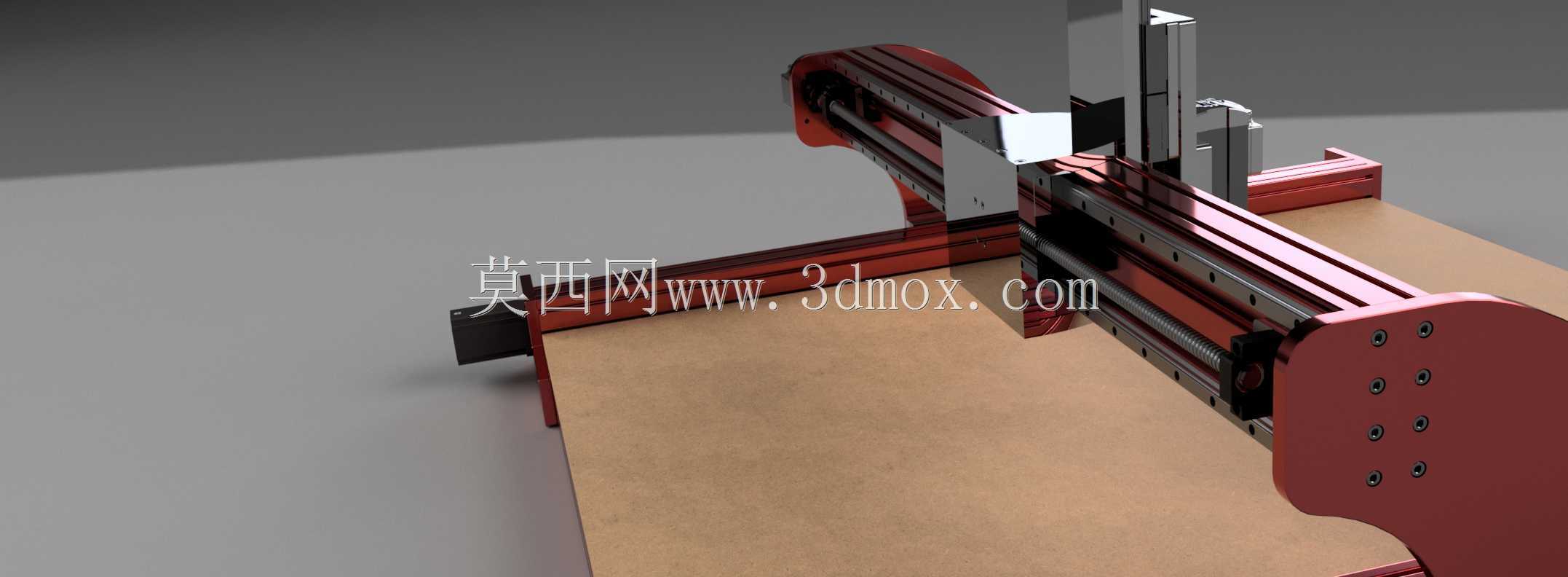

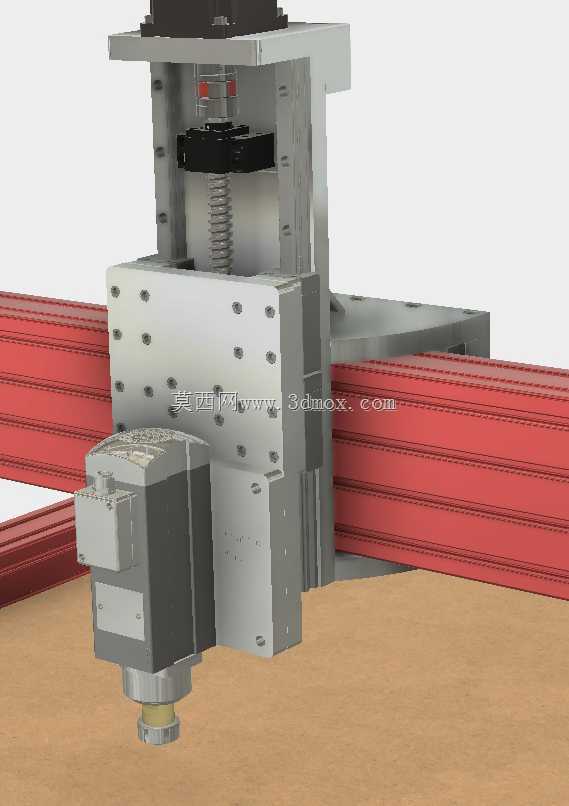

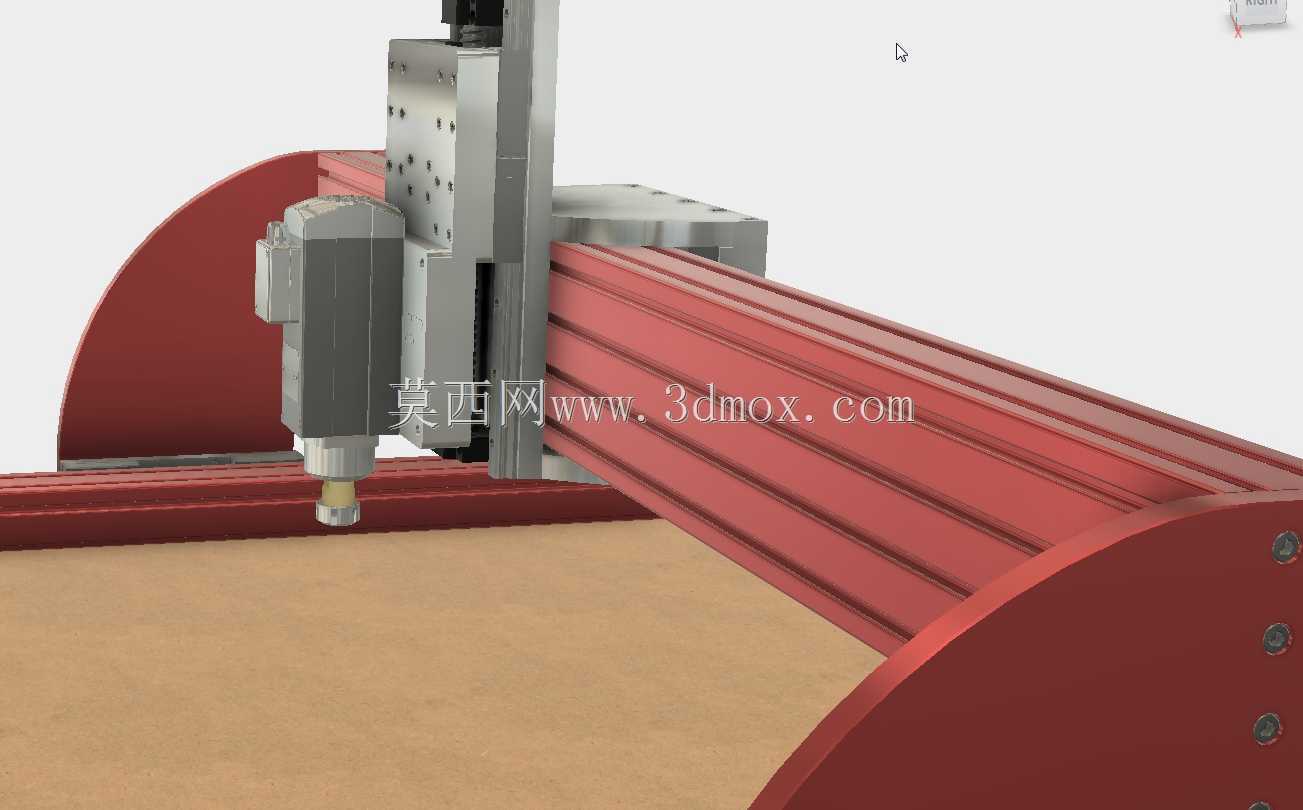

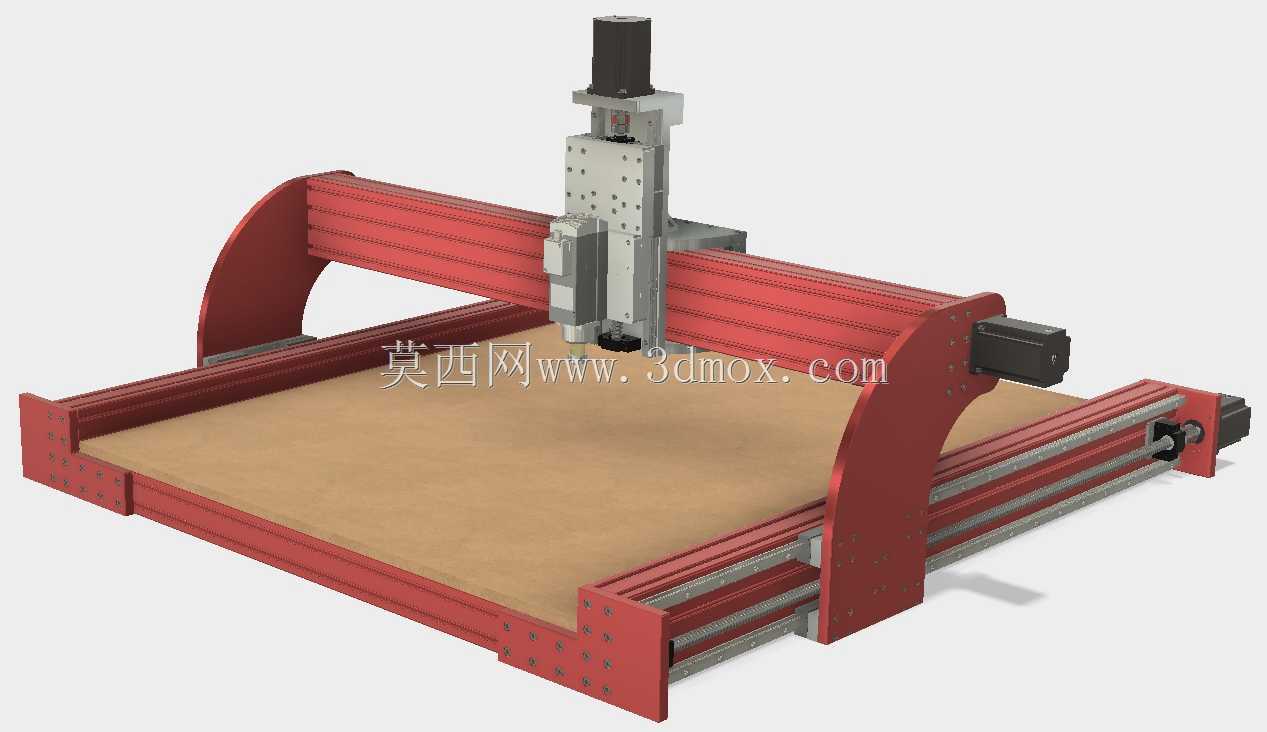

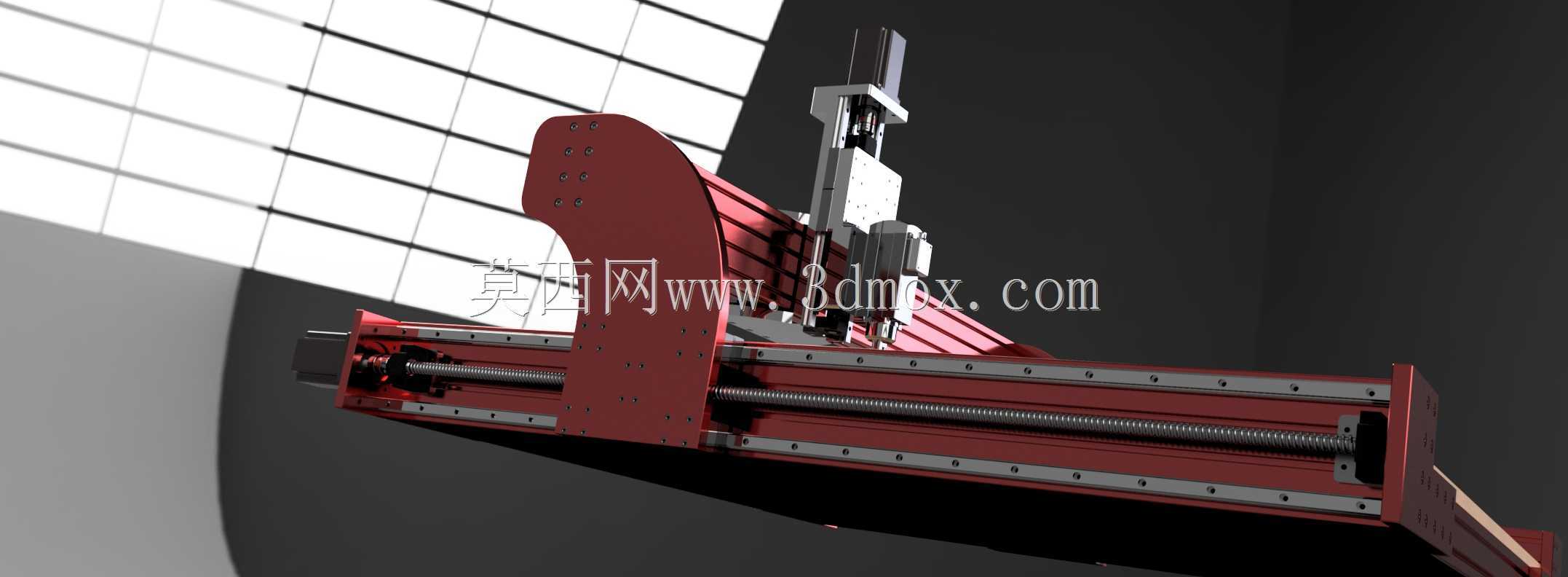

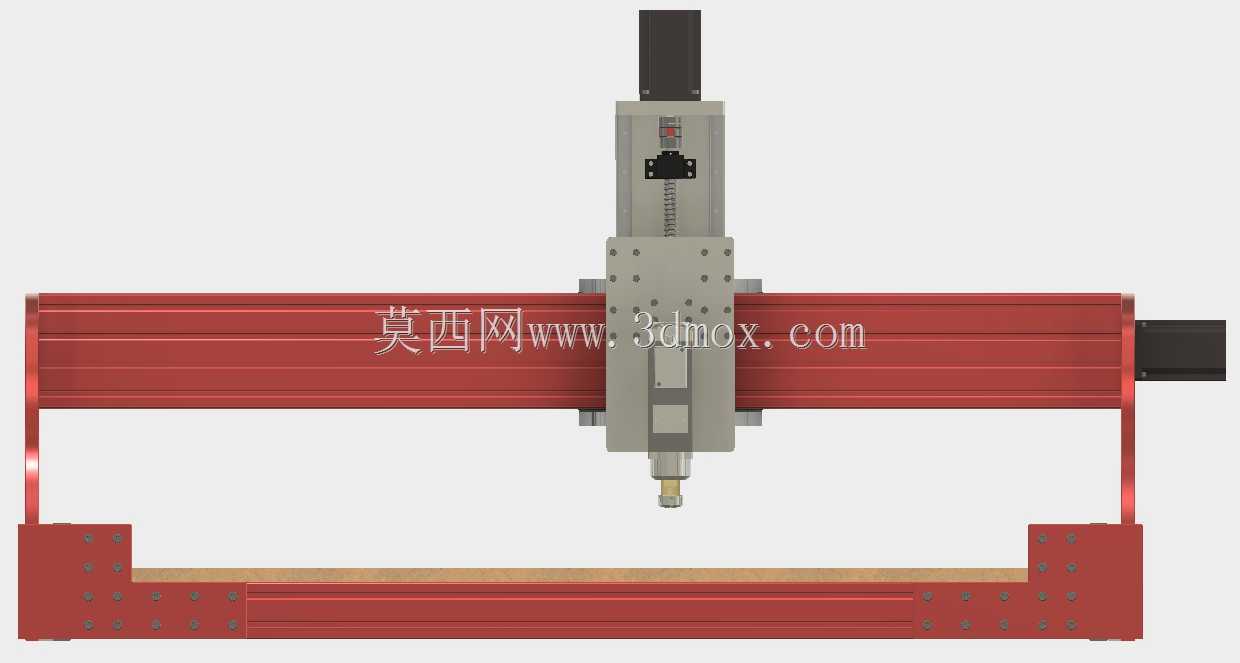

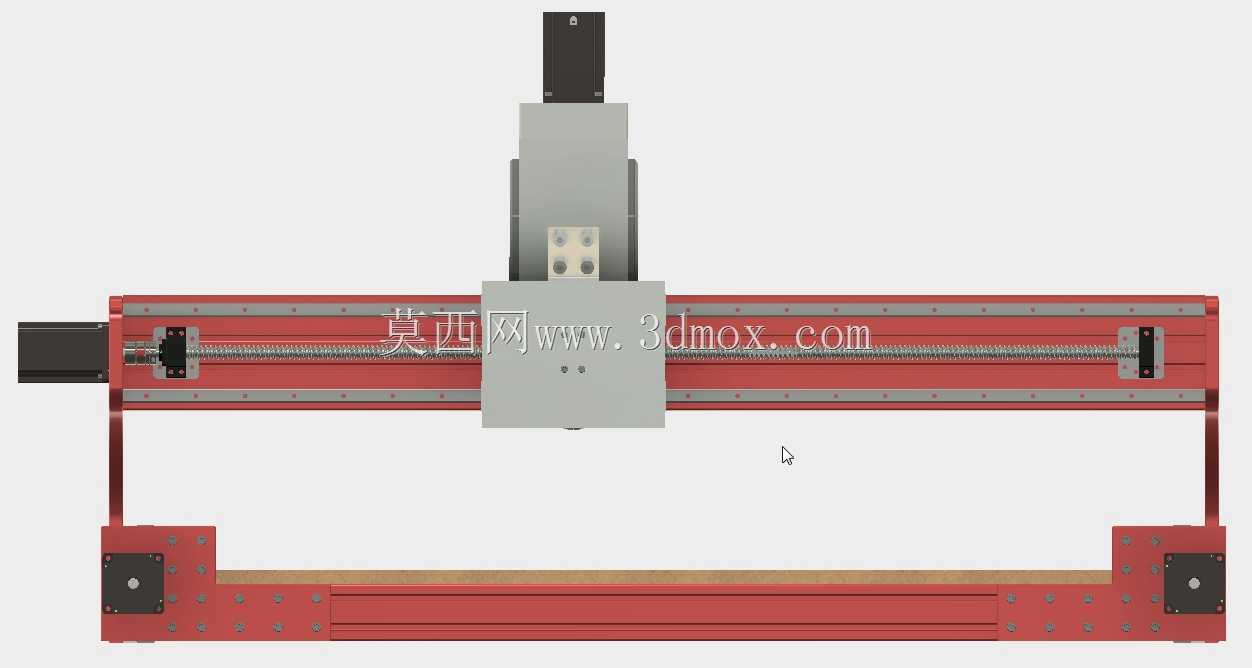

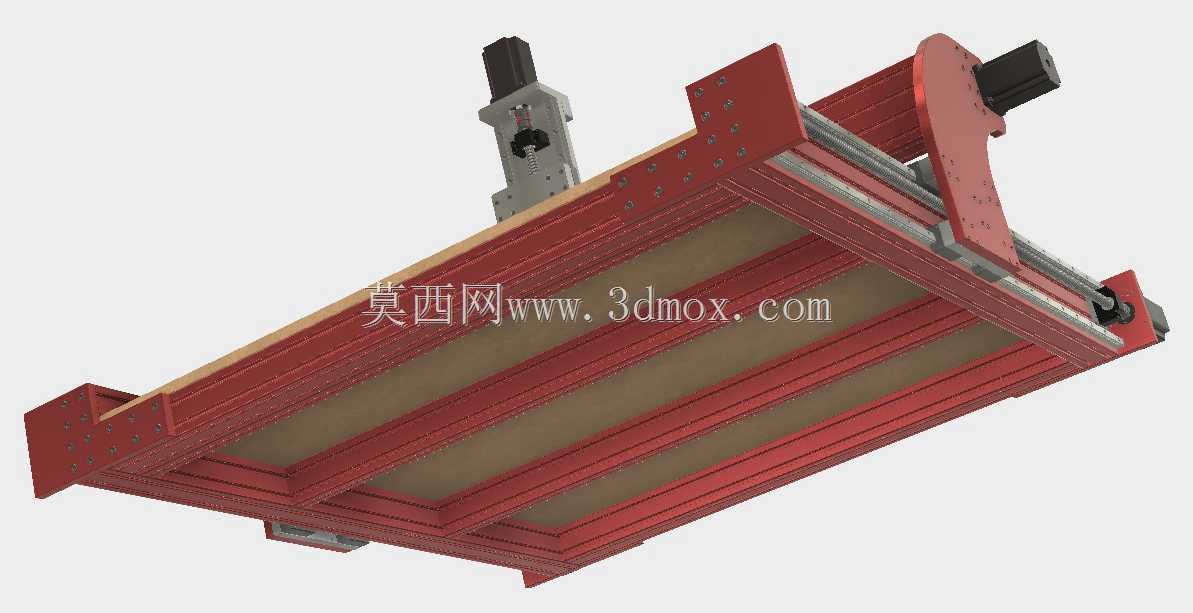

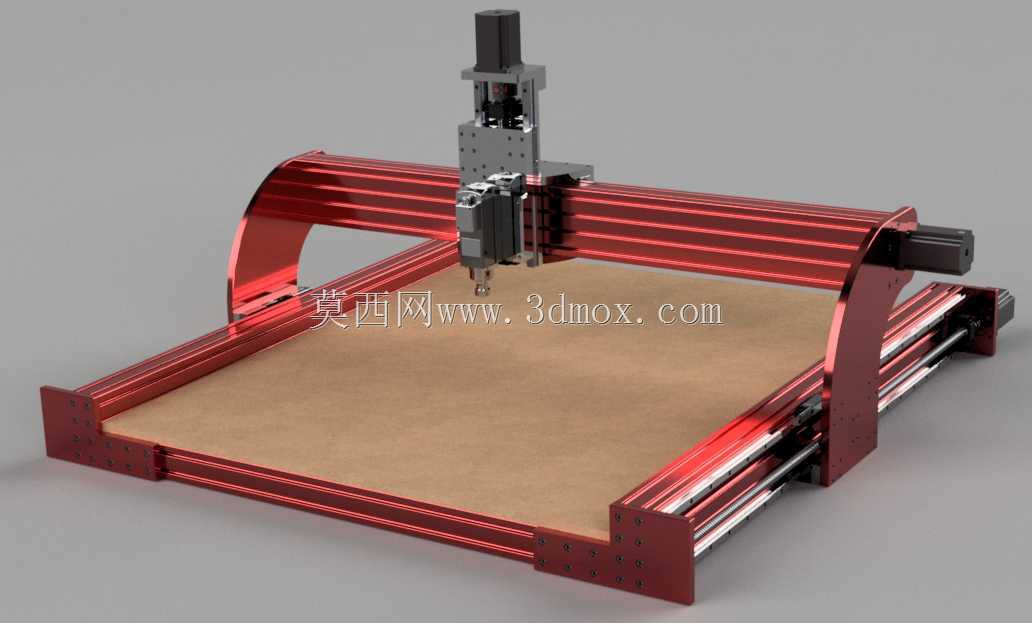

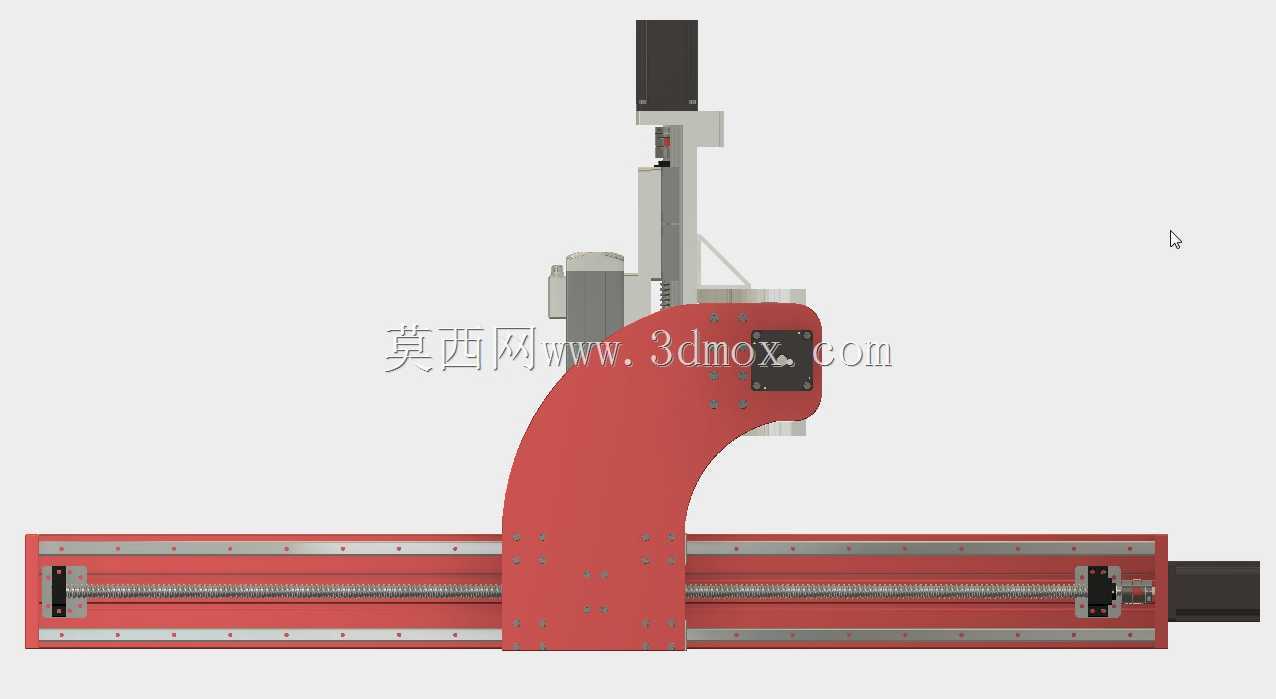

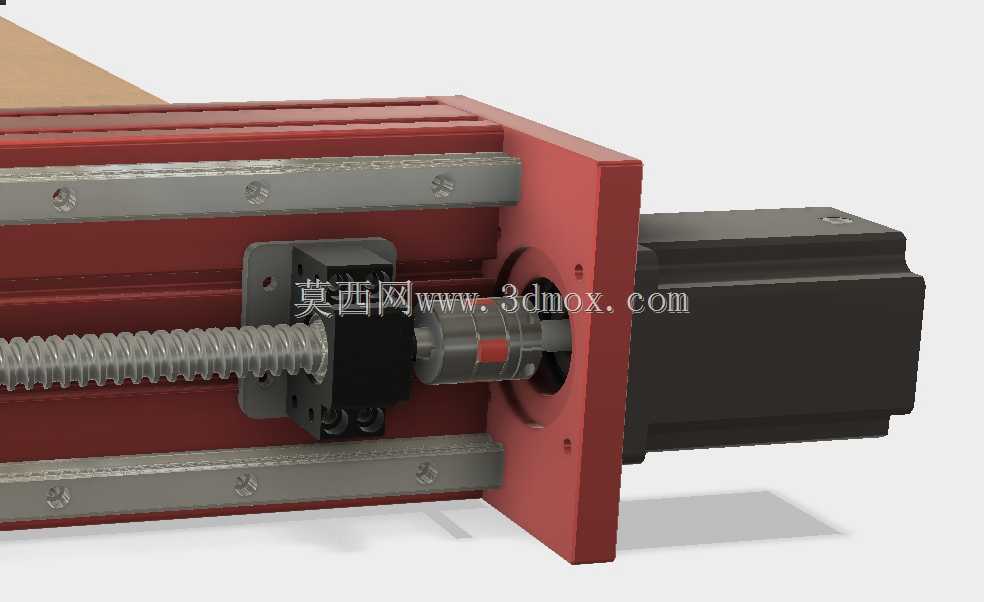

该设备属于桌面级数控铣削加工载体，主要面向小型加工工坊、个人创客、模型制作工作室的非金属及软金属加工场景，可覆盖广告标识制作、木质工艺品雕刻、PCB板打样、塑料零件切削、软铝件粗精加工等日常加工需求，能够替代人工完成复杂二维轮廓、三维曲面的自动化走刀加工，大幅降低小批量定制加工的人力成本与操作门槛。设备整体采用挤压铝型材搭配龙门架的结构形式，有效加工行程覆盖长1500mm、宽1400mm、高400mm的立体加工区间，能够适配大尺寸板材的整板加工需求，无需多次装夹拼接即可完成大幅面工件的连续加工，框架主体采用标准工业铝型材拼装，所有轴系均配套20mm规格直线导轨与同规格滚珠丝杠传动，传动间隙小、运行刚性足，能够保障高速走刀过程中的运动稳定性与加工精度。驱动端适配标准步进电机、联轴器搭配高转速主轴单元，轴承采用高负载角接触配对轴承，可承受铣削过程中的径向与轴向切削力，长时间运行不易出现主轴窜动问题。设计过程中针对初代机型的装配问题做了多轮优化，对所有机加工零件的棱边做了倒角处理，避免装配过程中划伤操作人员，同时修正了X轴方向电机与滚珠丝杠的对中偏差问题，重新梳理了龙门框架的装配基准，修复了多轴联动过程中的对齐偏差，额外增设了限位开关组件，避免超程运行造成的机械碰撞损坏，同时针对X轴电缆的走线需求增设了专用拖链托盘，理顺运动线缆的排布走向，避免长期往复运动造成线缆磨损折断。设备的安装边界需预留大于行程尺寸的操作空间，两侧预留电机与传动组件的安装维护位置，前部预留上下料的操作空间，后部预留电控系统与走线的排布空间，整体框架采用模块化拼装设计，所有连接点位均做了位置校准，用户可根据自身加工需求调整主轴转速、进给速度等参数，适配不同材质的加工工艺要求，既可以满足日常小批量零件的加工生产，也可用于数控加工教学的实操演示载体，帮助使用者理解数控设备的传动原理、装配逻辑与加工工艺匹配思路。
