台式双轮砂轮机工业打磨设备结构

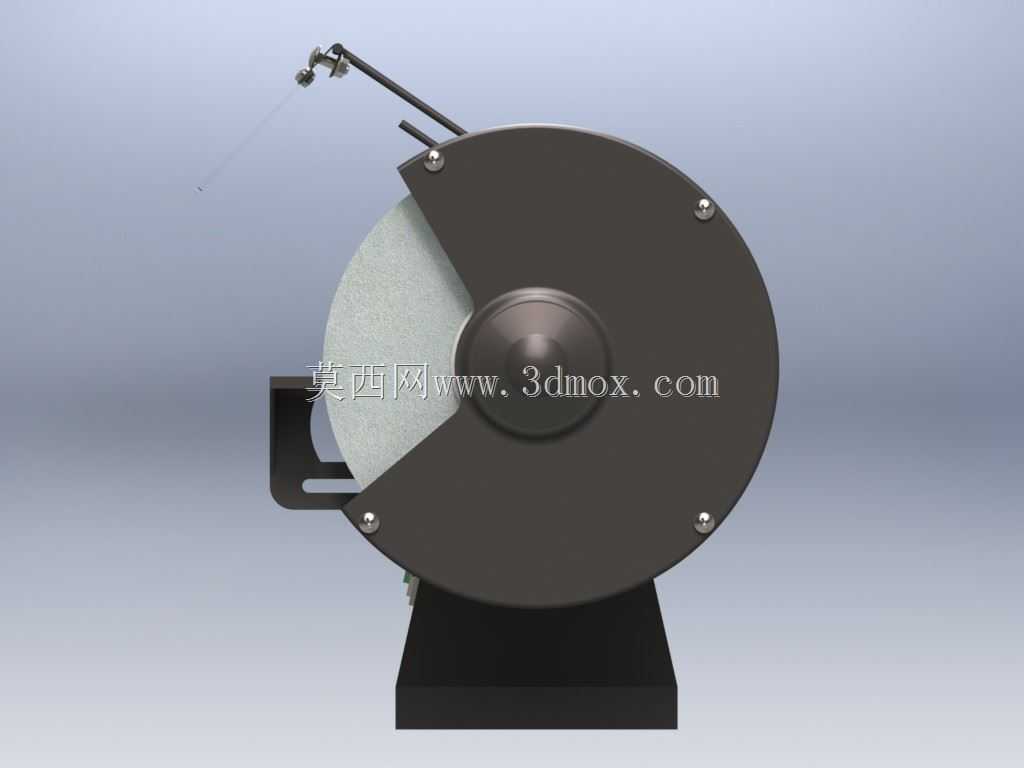

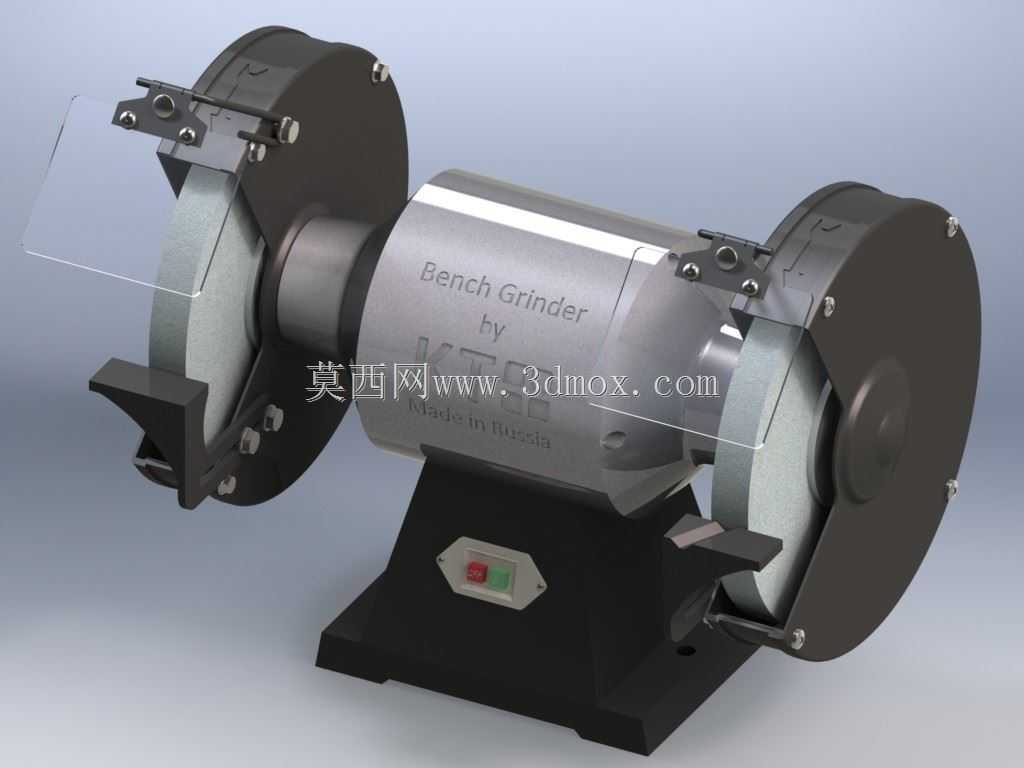

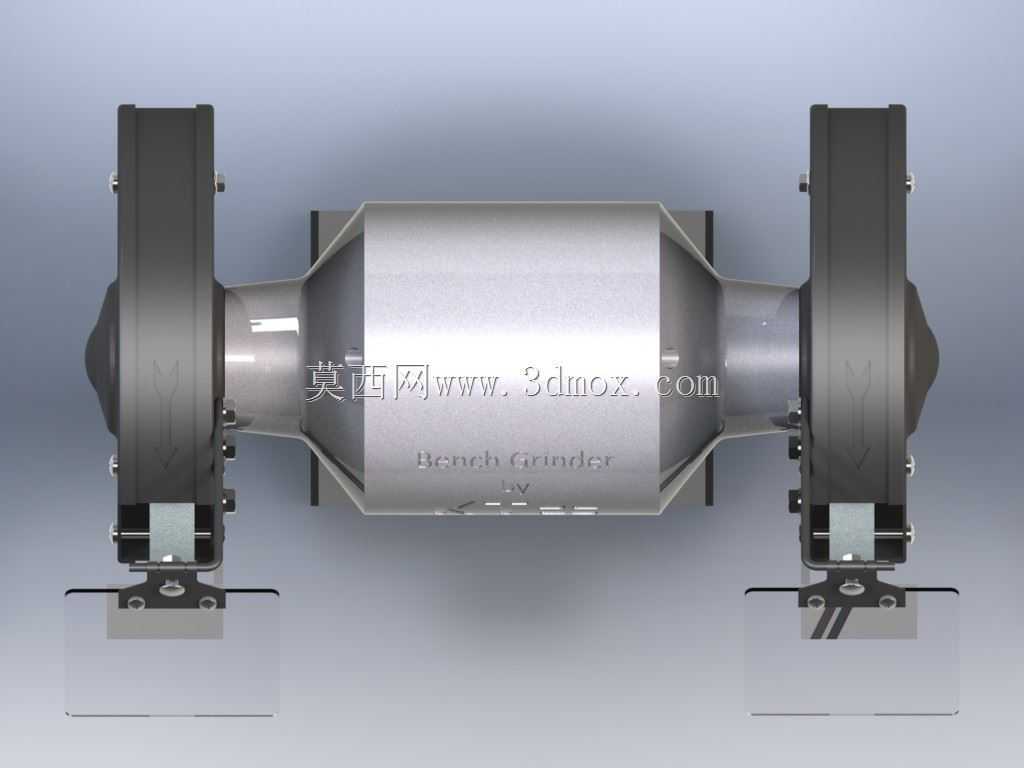

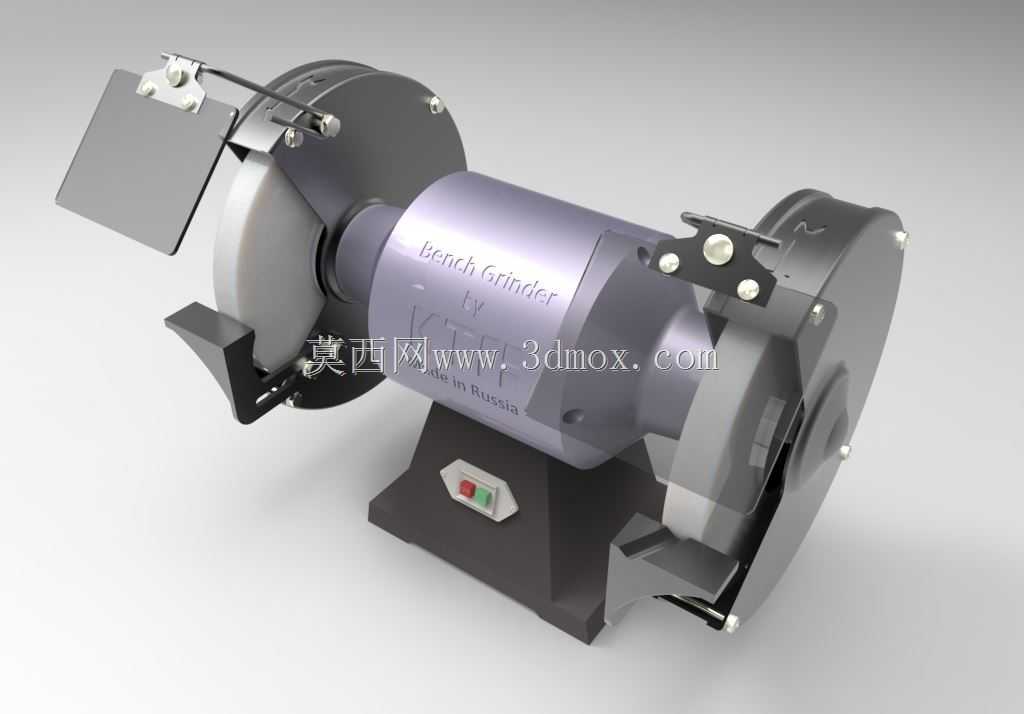

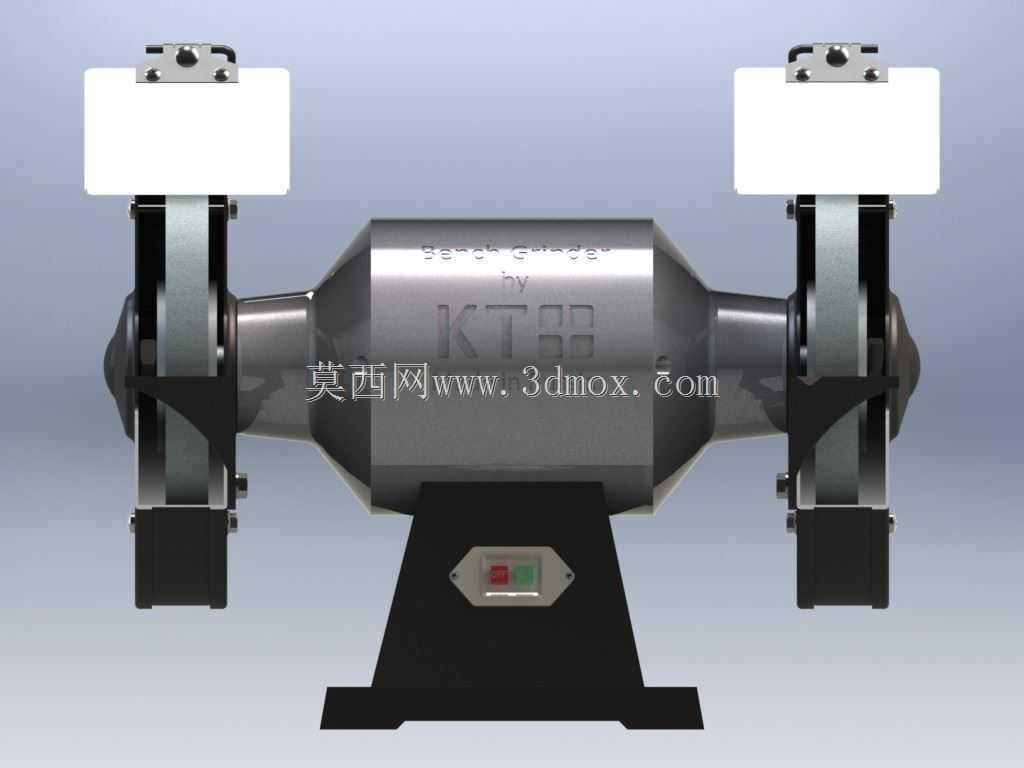

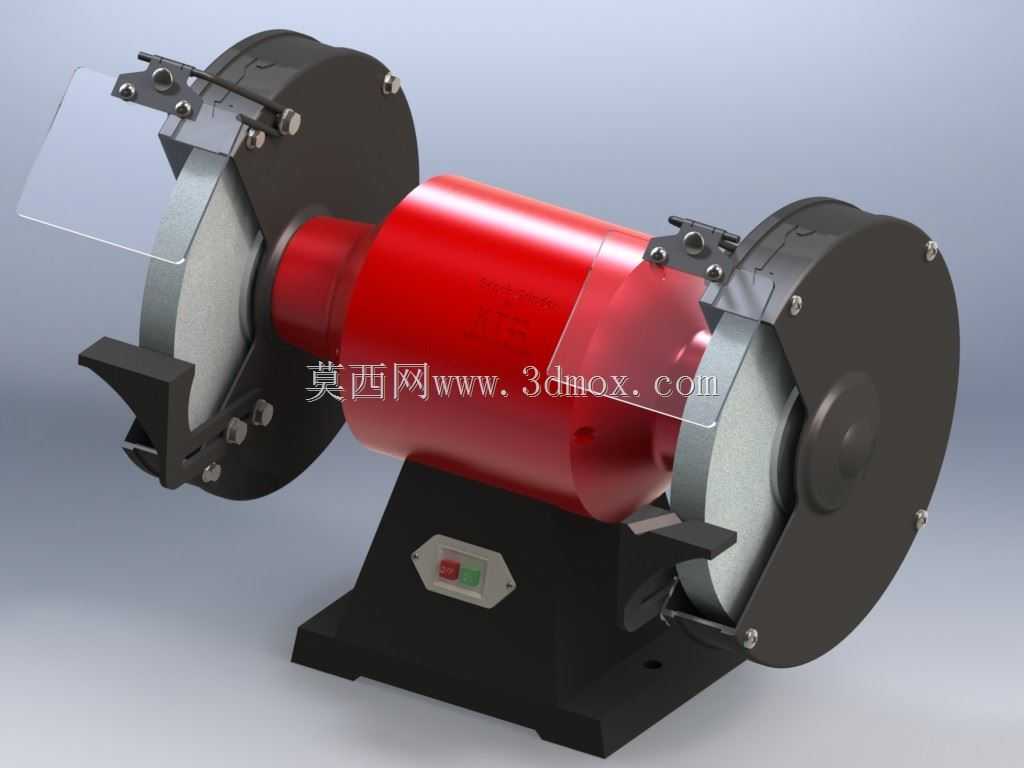

这款台式双轮砂轮机是小型机加车间、五金维修工位、模具修配区域的常备磨削设备，主要承担小型金属工件的去毛刺、飞边打磨，以及各类手动五金刃具的修磨作业，日常可用于磨利车刀、钻头、錾子、刮刀等常用切削工具，也可对小型金属零件的焊缝余高、冲压毛边、切割端面进行修整打磨，适配小型加工场景下灵活的磨削需求，无需大型磨床的占地与调试成本，可直接放置在稳固的工作台面使用，是一线加工、维修工位高频使用的通用磨削设备。设备采用对称双砂轮布局，机身中部为一体式铸造的动力舱结构，内置驱动电机直接带动两侧砂轮轴运转，省去了皮带传动的冗余结构，既压缩了整机的横向占用空间，也避免了传动损耗带来的动力不足问题，动力舱外壳做了加厚加强设计，可抵消砂轮高速旋转带来的振动，保证磨削过程的稳定性。两侧砂轮分别配置了可调式工件托架与透明防护挡屑板，工件托架可根据砂轮磨损后的实际直径调整与砂轮工作面的间隙，始终保持托架与砂轮间距在安全范围内，避免工件卡入间隙引发安全隐患；透明挡屑板可随磨削角度调整位置，阻挡磨削过程中飞溅的磨屑与砂粒，保护操作人员的面部与眼部，同时不遮挡磨削视线。设备底座为宽幅加重铸铁结构，底部预留了螺栓安装孔，可通过膨胀螺栓将整机固定在工作台面上，进一步降低高速运转时的整机晃动，底座正面集成了带防水防尘盖的启停开关，操作位置符合工位操作的人体工学，操作人员站在工位正面即可便捷控制设备启停，无需侧身操作。两侧砂轮外侧配置了快开式砂轮护罩，护罩覆盖砂轮除工作区外的全部区域，当砂轮出现意外碎裂时可有效阻挡碎块飞溅，护罩的开合结构无需专用工具即可完成砂轮更换操作，降低日常维护的难度。整机的安装边界充分考虑了小型工作台的使用场景，横向宽度适配常规1.2米宽工作台的摆放空间，底座的安装孔位间距符合通用工位的固定标准，无需对现有工作台进行额外改造即可完成安装固定；设备的重心集中在底座区域，即使不做螺栓固定，在常规打磨作业的受力下也不会出现侧翻、移位问题，兼顾了固定安装的稳定性与临时摆放的灵活性。在设计思路上，这款设备优先考虑了工位使用的安全性与操作便捷性，所有可调节结构都采用手拧锁紧设计，无需额外工具即可完成托架、挡屑板的位置调整，砂轮的选型适配常规棕刚玉、白刚玉等通用磨削砂轮，用户可根据实际磨削需求更换不同粒度的砂轮，分别完成粗磨去余量与精磨开刃的不同作业需求，设备的电机散热槽开设在动力舱的非正对操作位的侧面，避免磨削产生的粉尘直接被吸入电机内部，延长设备的整体使用寿命。
