行星补偿式内六角铣削加工机构

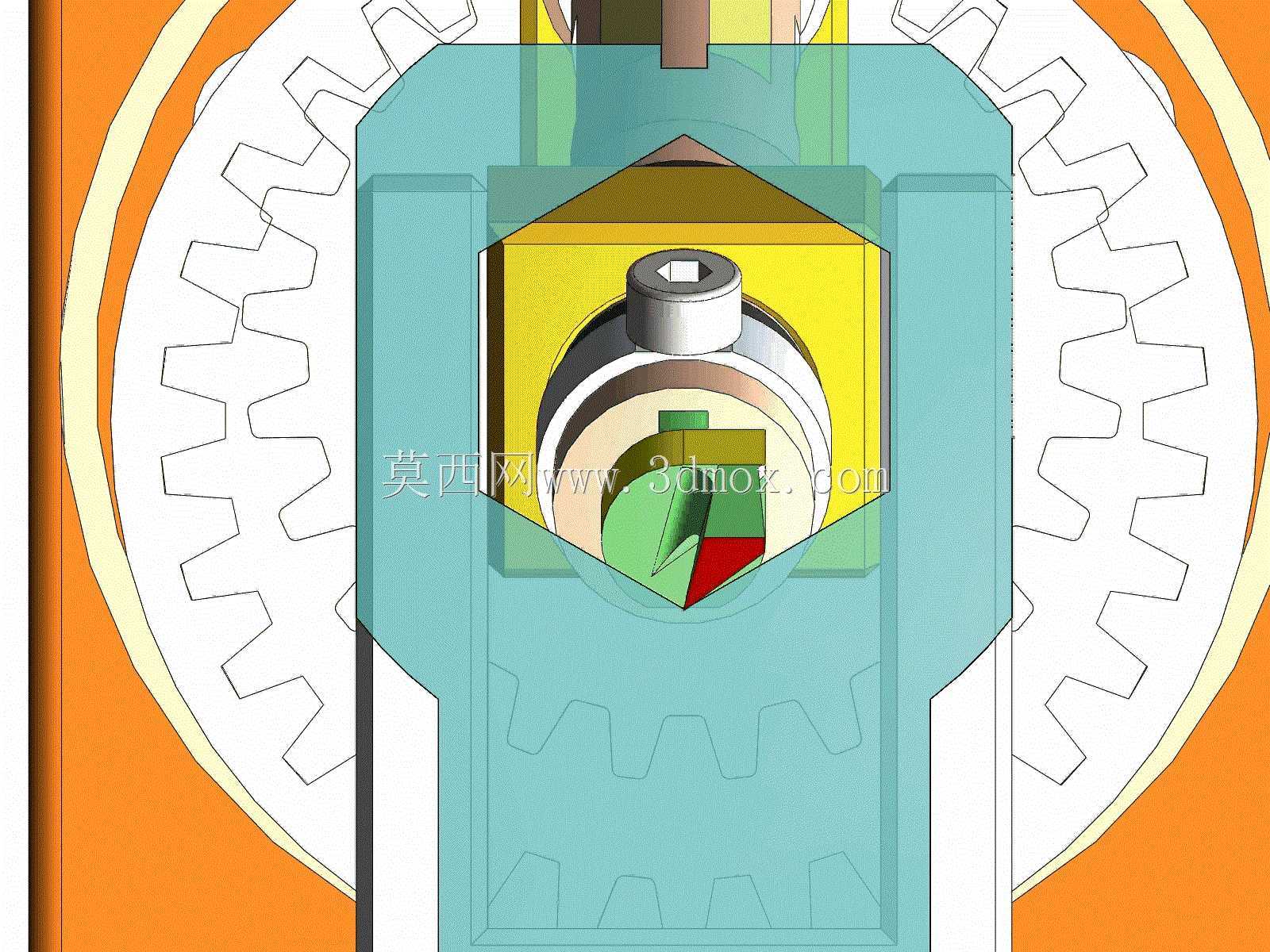

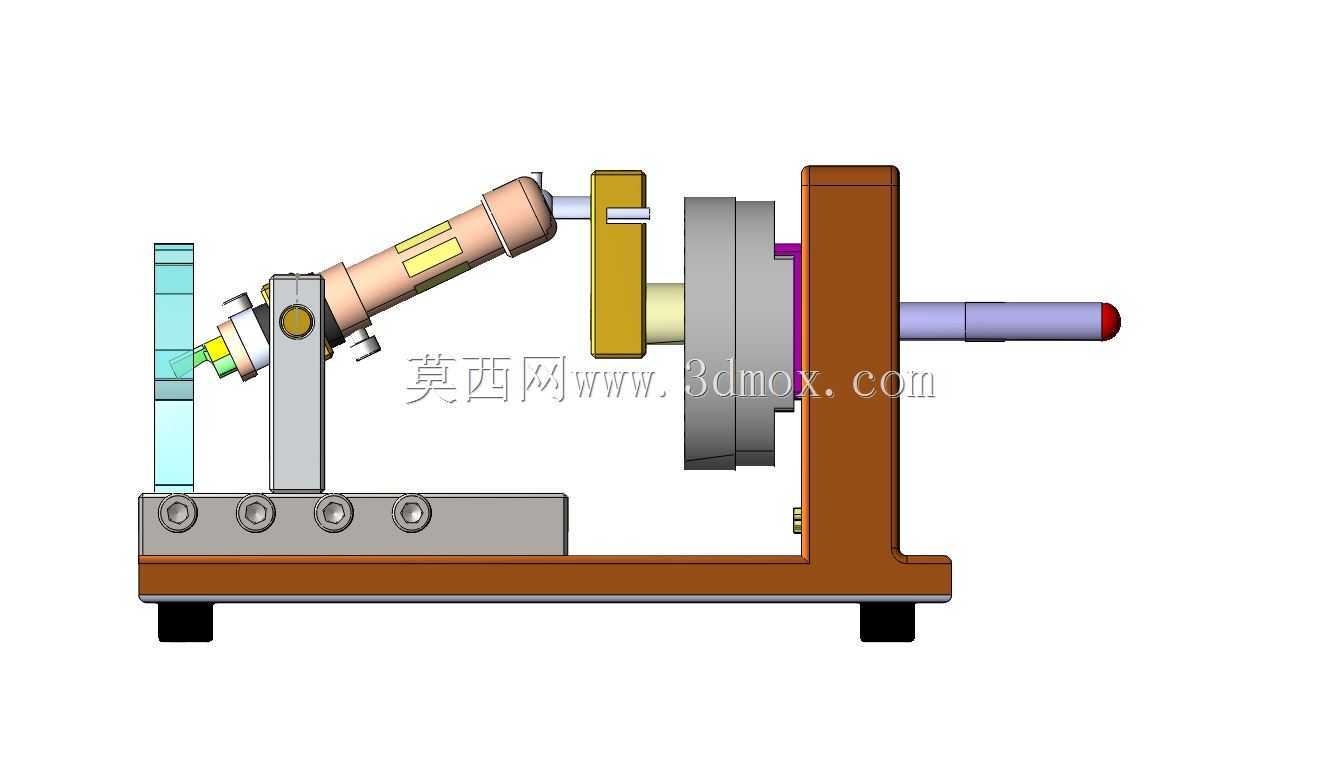

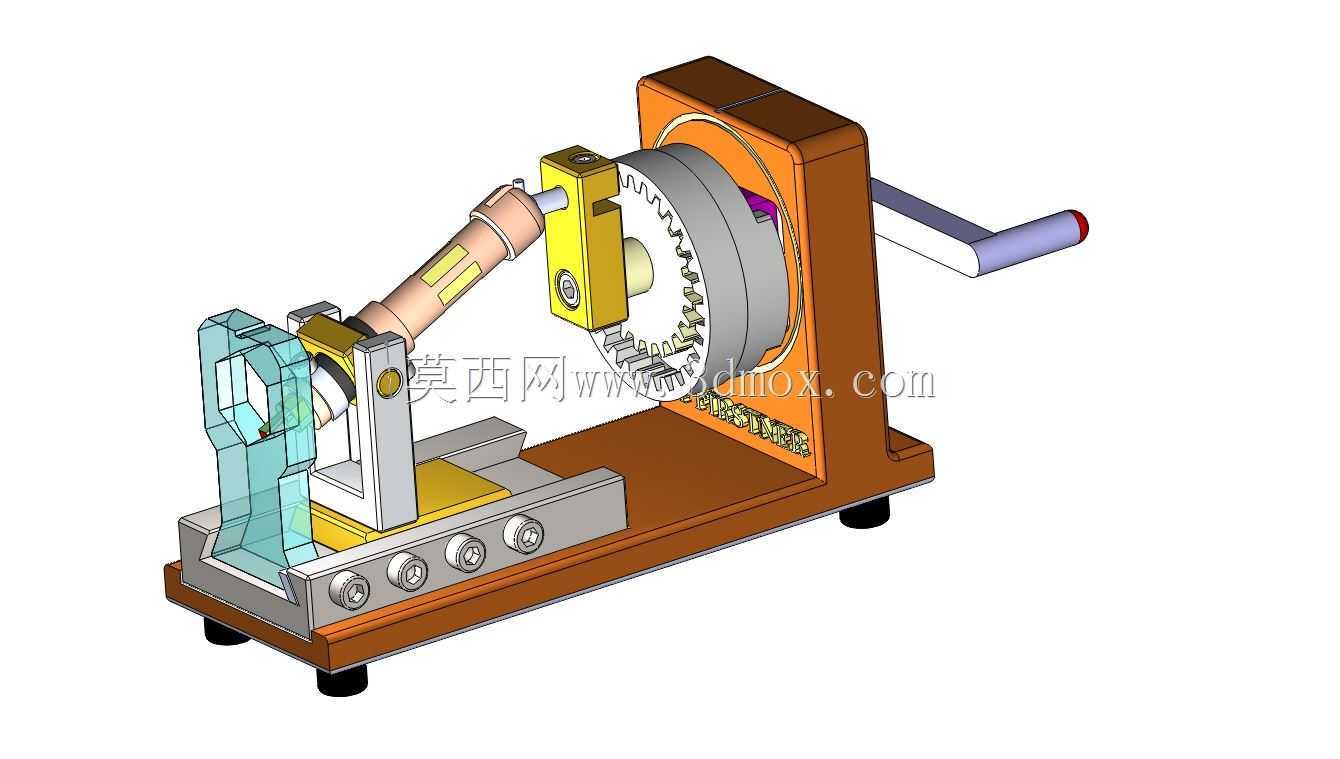

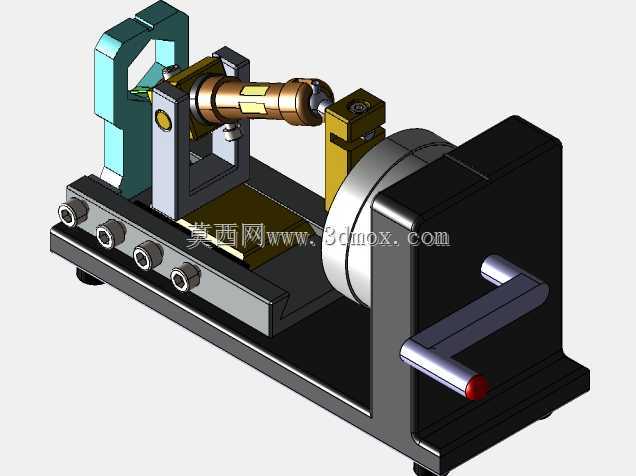

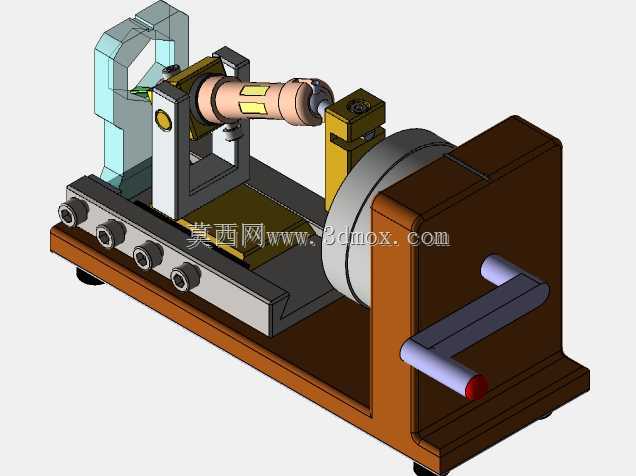

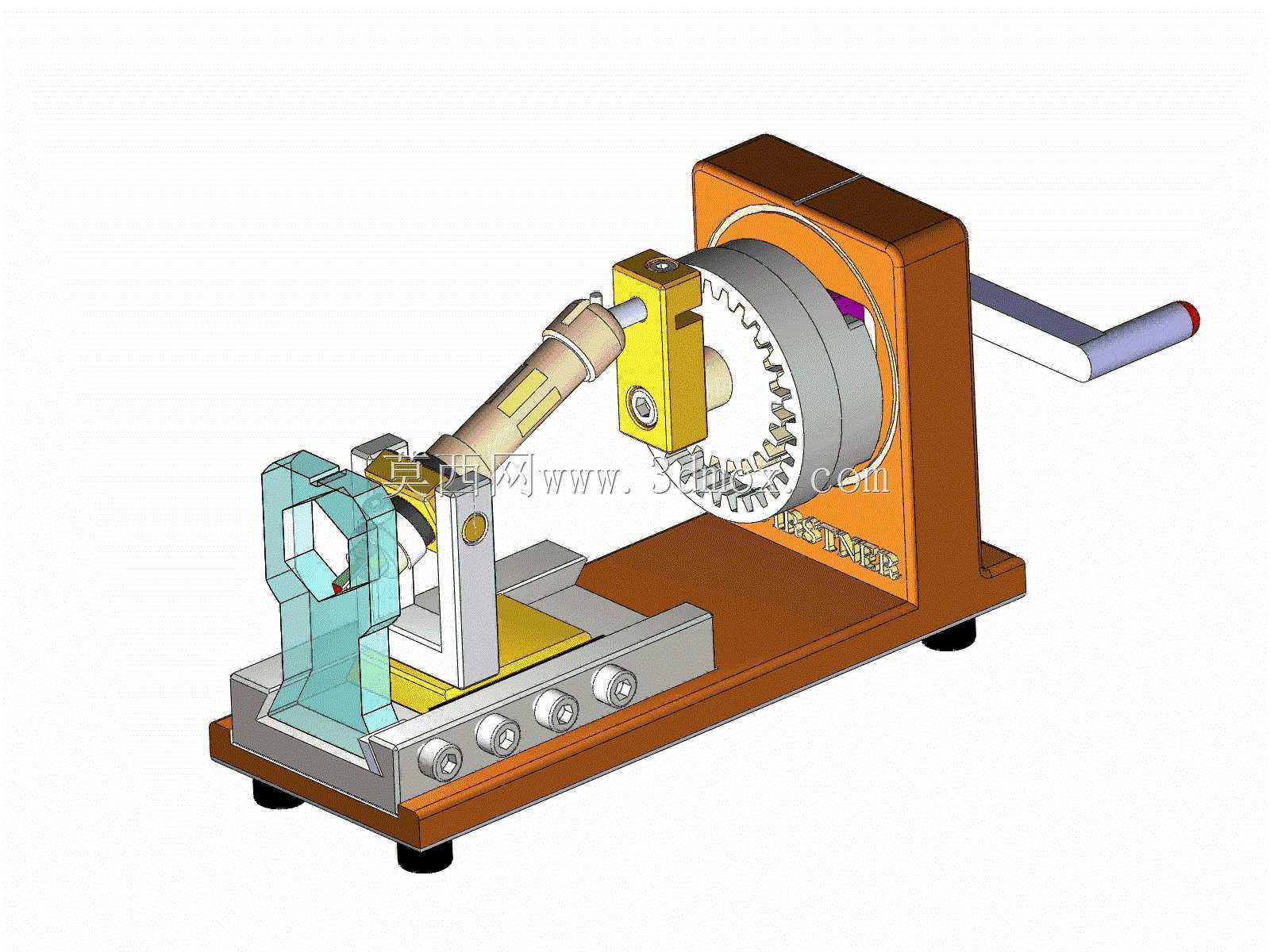

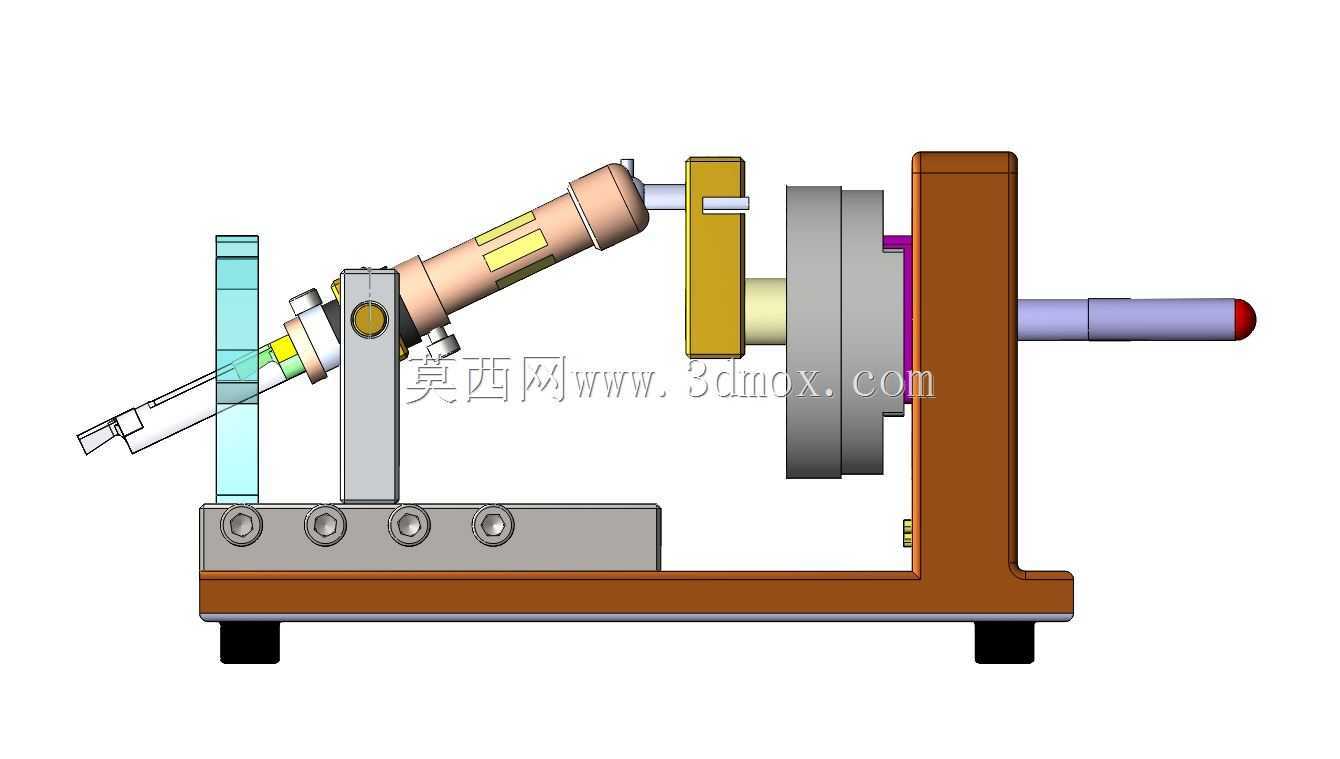

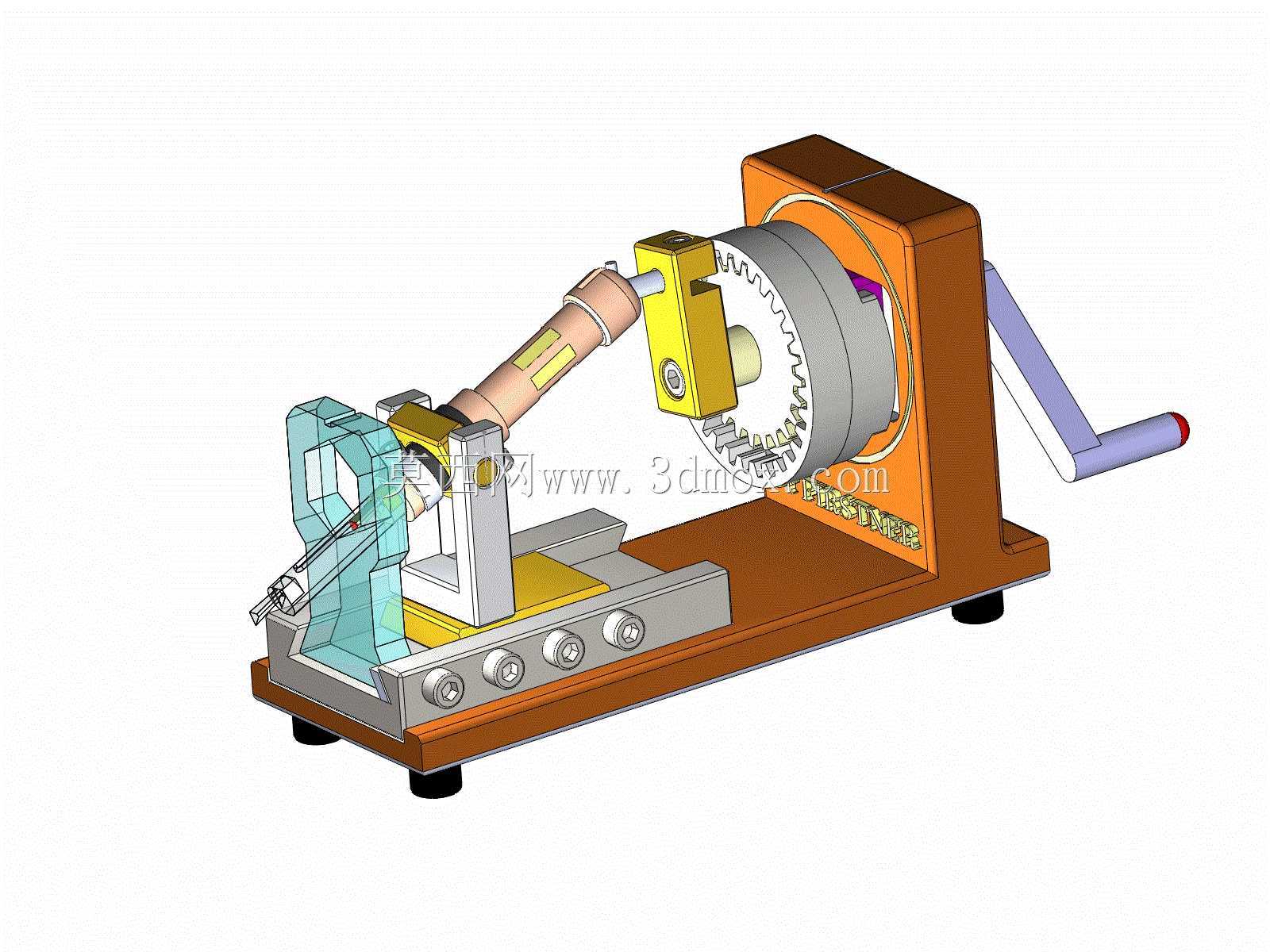

该机构主要应用于小批量五金零件的内六角结构铣削加工场景，适配小型加工工位的手动精密加工作业，可在普通台式钻铣设备旁作为配套工装使用，无需复杂电控系统即可完成内六角面的成型加工，尤其适合维修车间、小批量定制加工场景下的非标准内六角结构加工，解决常规铣削加工内六角时平面度不足、边角过渡不规整的问题。从实际用途来看，该机构通过行星运动部件的补偿作用，可在铣削过程中自动补偿刀具进给的轨迹偏差，让加工出的六边形各边平面度达到精密装配要求，同时可通过调整内部传动参数适配不同对边尺寸的内六角加工需求，覆盖常见小规格紧固件、传动零件的内六角结构加工。在功能特性上，该机构采用手摇输入动力的设计，操作人员可通过侧方的摇柄控制加工进给节奏，输入端设置防滑握柄适配长时间手动操作；内部采用内齿圈搭配行星轮的传动结构，将摇柄的圆周转动转化为铣头的行星复合运动，让铣刀在公转的同时完成特定轨迹的进给，实现六边形各边的连续铣削；底座设置多组可调锁紧旋钮，可快速装夹固定待加工工件，前端的透明防护结构可阻挡铣削过程中的切屑飞溅，同时不影响操作人员观察加工状态。设计思路上，该机构摒弃了复杂的数控进给结构，采用纯机械传动方案降低制造成本与维护难度，整体采用立式L型支撑结构将传动组件与加工工位整合在同一底座上，传动部件全部内置在支撑壳体内部，避免切屑、切削液进入传动间隙造成卡滞；工件装夹位设置在前端可调滑台上，可通过旋钮调整工件与铣头的相对位置，适配不同长度的待加工零件装夹需求。从外形尺寸与安装边界来看，该机构整体为台式小型工装，底座采用矩形铸铁结构保证放置稳定性，底部设置四个防滑减震垫脚，可直接放置在常规工作台面上使用，无需额外打孔固定；整体横向占用空间不超过普通台虎钳的安装范围，高度适配操作人员坐姿操作的视线高度，摇柄伸出长度控制在合理范围内，操作时不会与周边设备、工装产生干涉，可灵活布置在加工工位的任意空闲台面上，适配多品种小批量的柔性加工需求。
