便携式双轴迷你碎纸设备结构设计

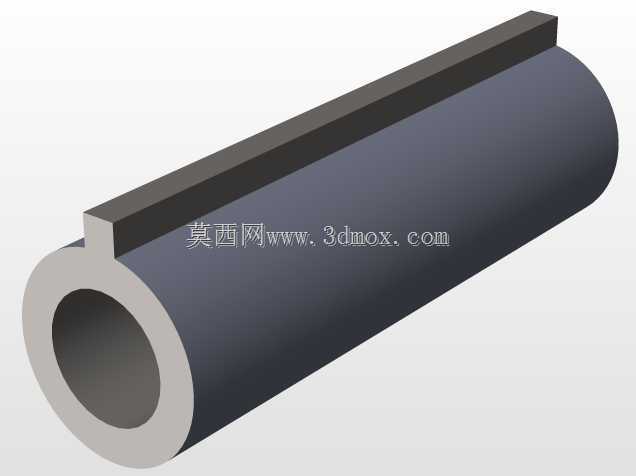

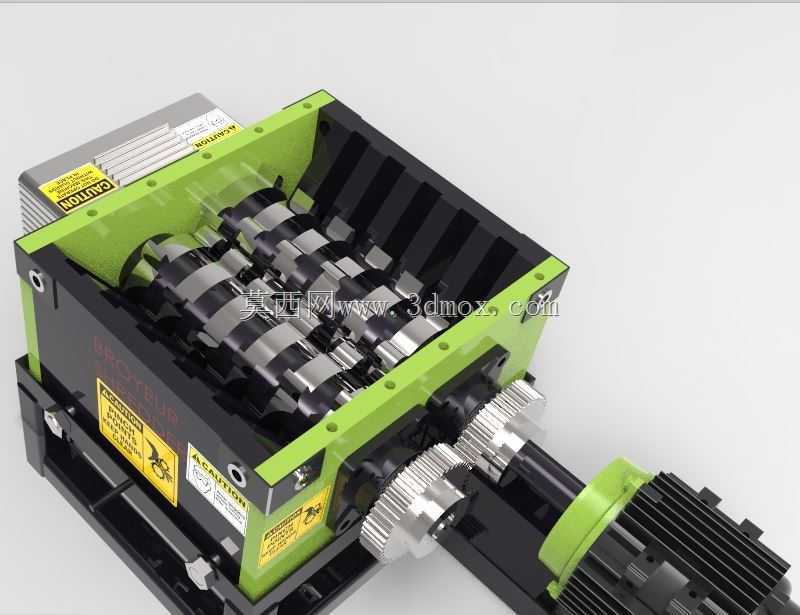

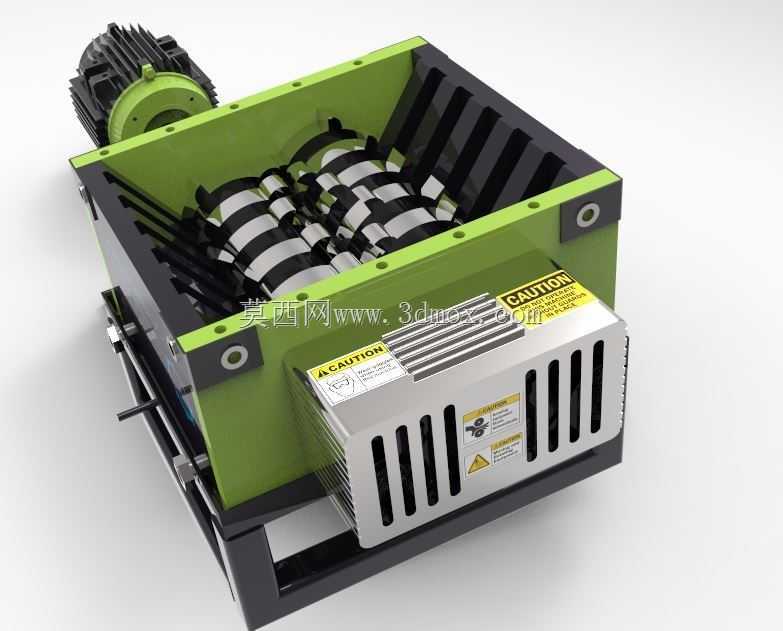

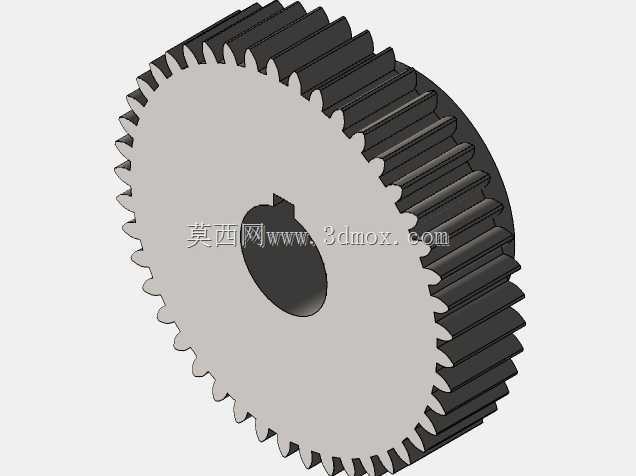

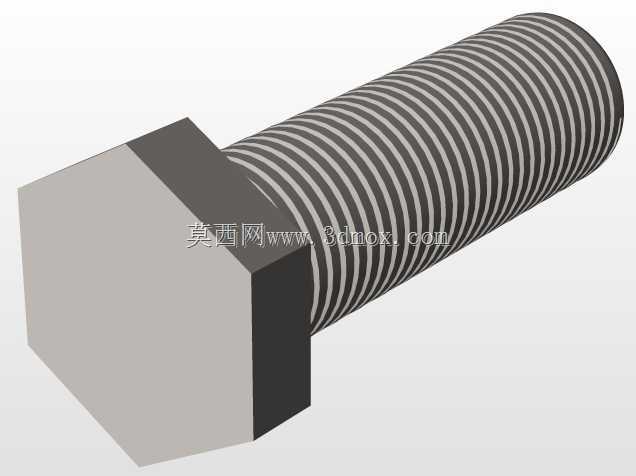

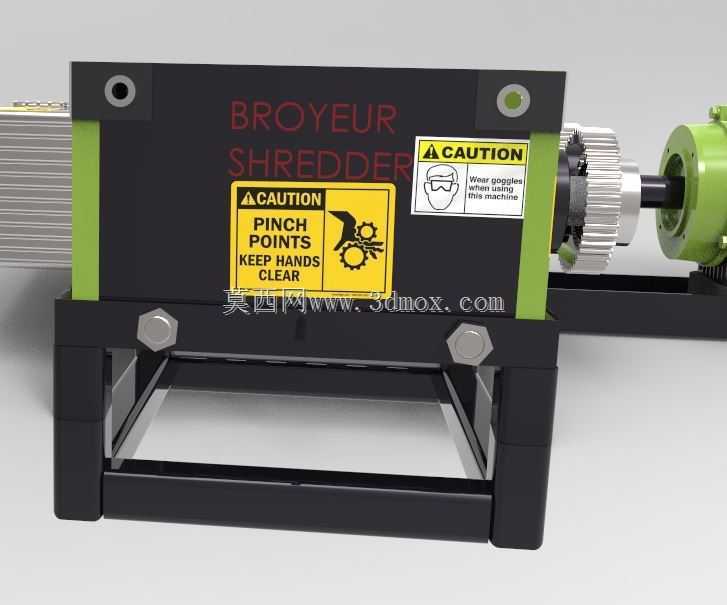

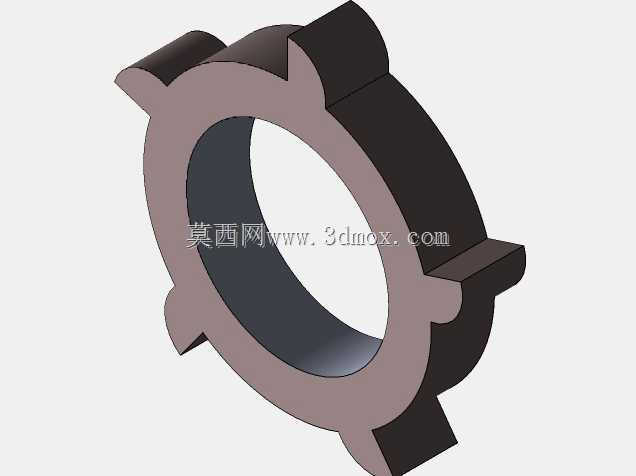

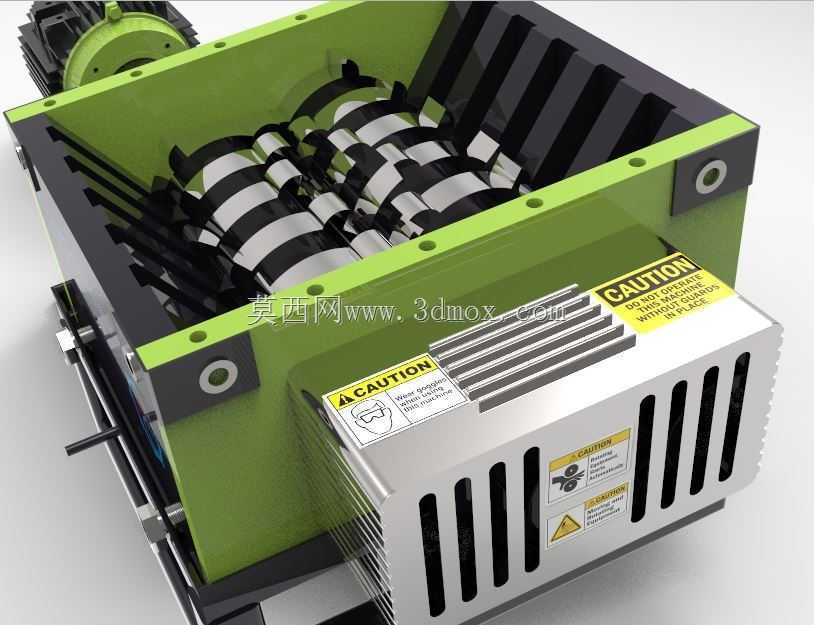

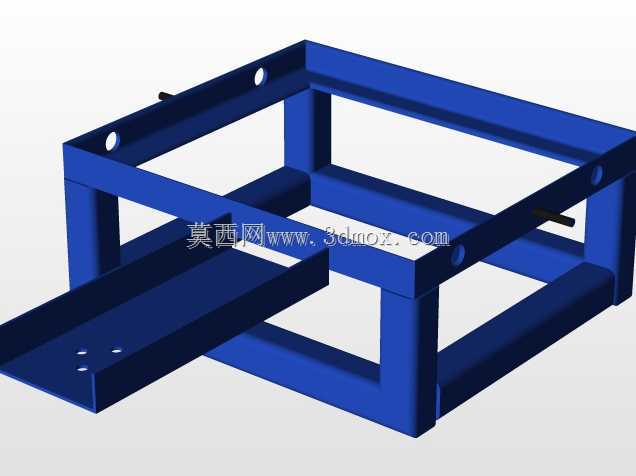

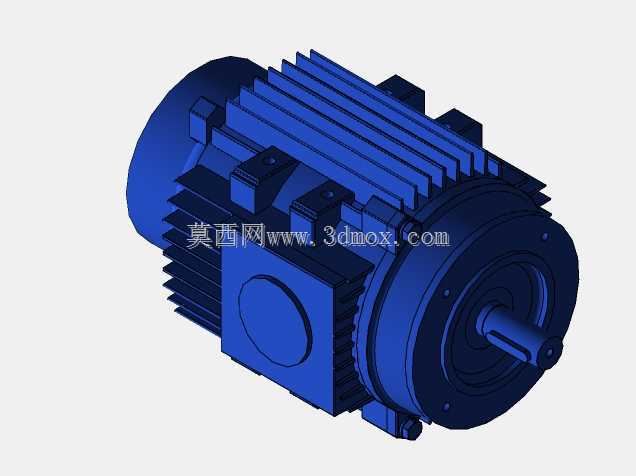

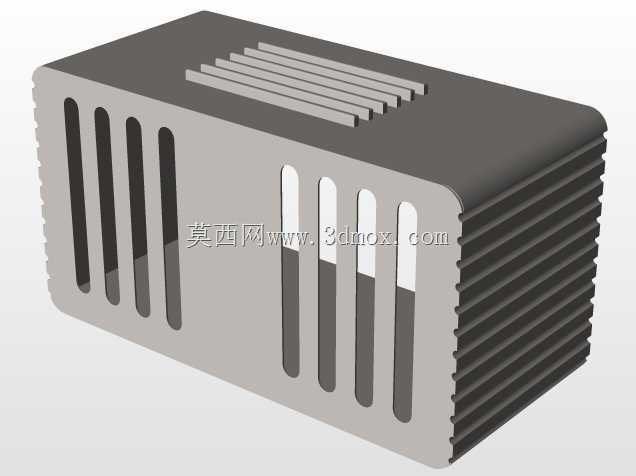

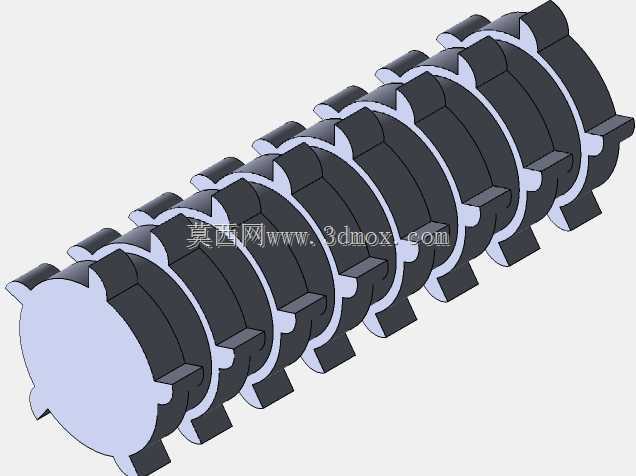

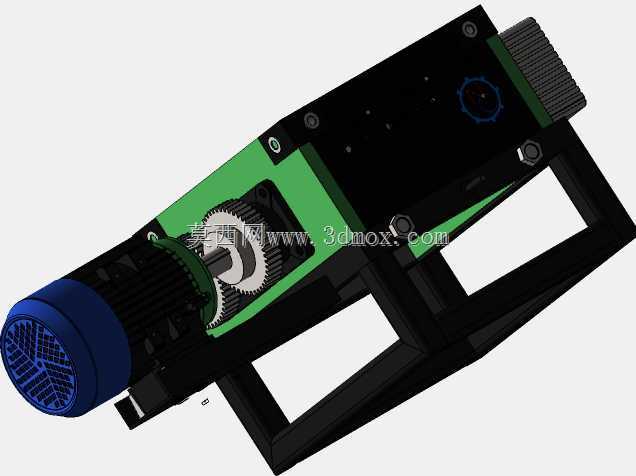

这款迷你碎纸设备主要面向桌面级小型物料破碎场景，可适配个人办公、小型工作室的纸质文件销毁需求，也可用于小型塑料样件、薄型软质废料的初步破碎处理，相比大型工业破碎设备，它无需占用大面积安装场地，可直接放置于常规工作台面使用，适配零散、小批量的破碎作业需求，避免了大型设备启动能耗高、小料处理效率低的问题。设备核心采用双轴平行剪切式破碎结构，两根平行布置的破碎轴上交错安装多组剪切刀盘，刀盘采用啮合式排布，运转时相邻刀盘形成交错剪切刃口，可将送入的物料逐层撕扯、剪切为细小条状碎块，相比单轴碎纸结构，双轴设计对稍具韧性的薄型物料适配性更强，不易出现物料缠绕卡滞的问题。设备的动力输入端搭配减速齿轮组，将驱动电机的高转速低扭矩输出转换为破碎轴所需的低转速高扭矩动力，保障刀盘剪切时具备足够的咬合力，即使遇到稍厚的卡纸、薄塑料片也能顺利完成剪切，不会因负载过大出现停转故障。设备整体采用框架式箱体结构，破碎腔外部采用加厚钣金围合，既可以阻挡破碎过程中碎屑飞溅，也为内部刀轴、传动齿轮提供稳定的安装支撑，驱动电机与破碎腔采用同轴直连布局，尽可能压缩设备整体的横向占用空间，设备底部预留平整安装基面，既可以直接放置于台面使用，也可通过螺栓固定在专用支架上适配流水线边角的定点破碎工位。设备进料口设置在破碎腔顶部，开口尺寸适配常规A4纸张折叠后的送入宽度，无需大幅展开纸张即可完成进料操作，出料端直接连通破碎腔底部，破碎后的碎料可直接落入下方放置的收纳容器中，无需额外配置复杂的出料输送结构。设备的刀盘与传动轴采用模块化装配设计，单组刀盘磨损后可单独拆卸更换，无需整根轴整体报废，降低了后期维护的成本与操作难度，外部护板预留检修开口，日常维护时无需完全拆解整机即可完成齿轮润滑、刀盘间隙调整等操作。设备的安全防护设计也充分考虑桌面使用场景，进料口设置防误触挡板，避免操作人员手指意外伸入破碎腔造成伤害，电机端配备过载保护模块，当进料过多导致负载超出阈值时会自动切断动力，避免电机烧毁或传动部件损坏。
