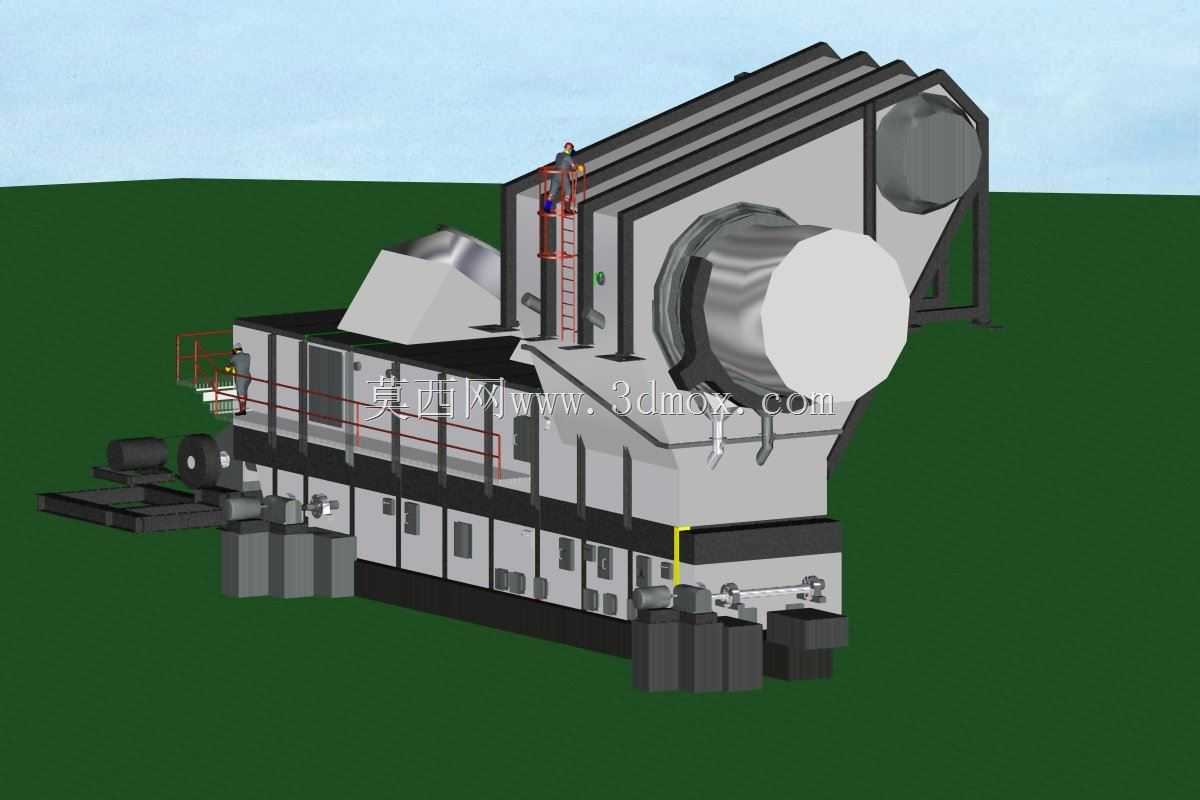

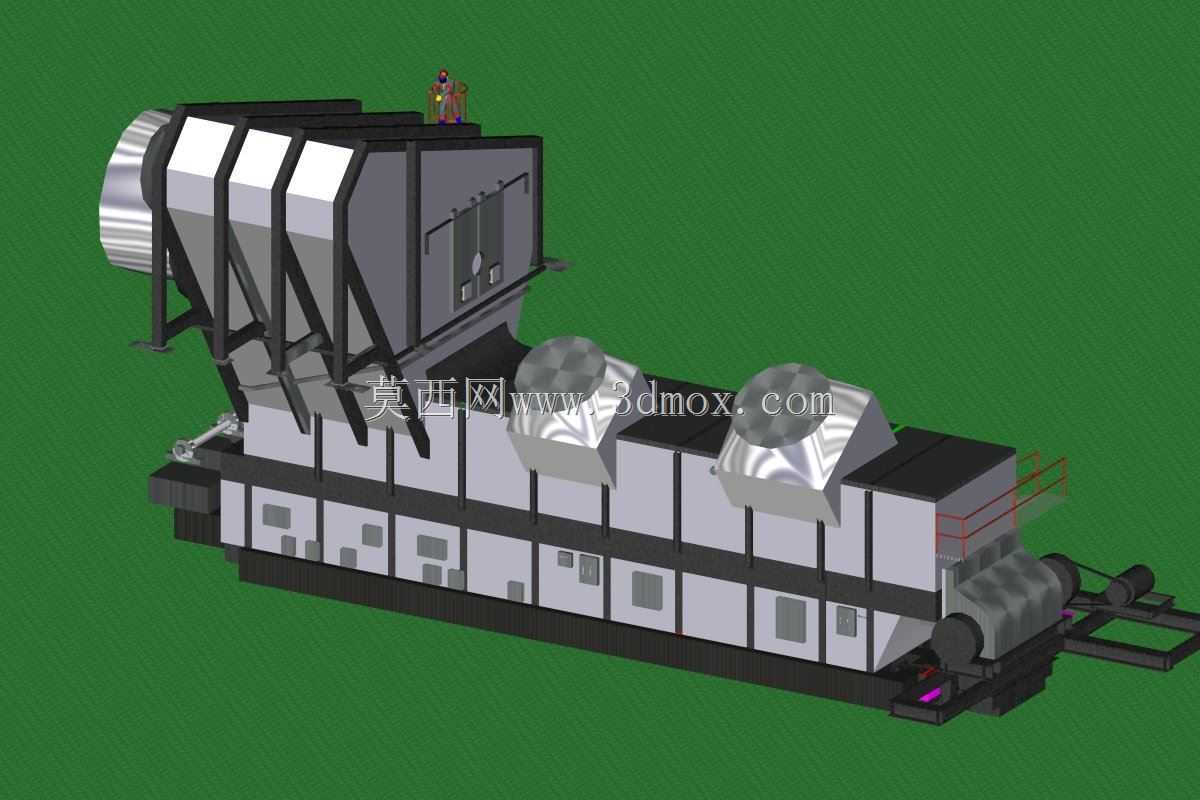

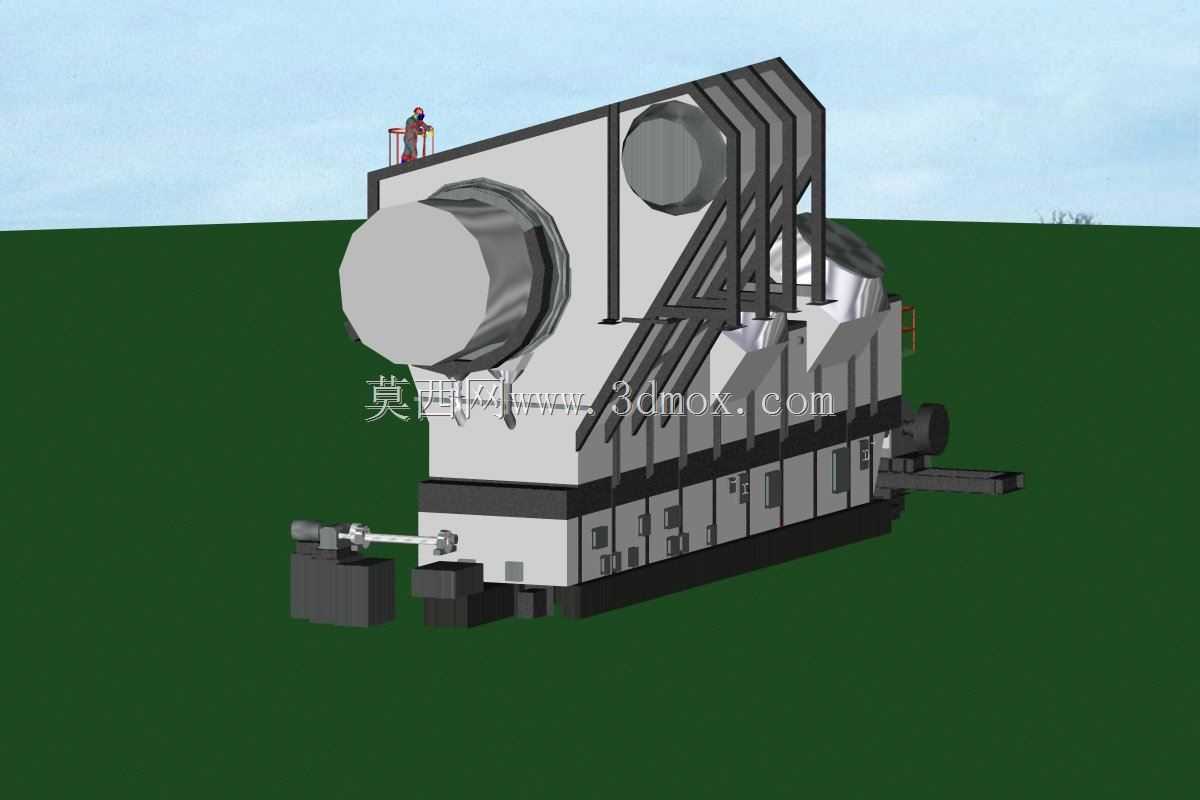

水泥厂熟料冷却用Coolax型冷却设备结构

该设备应用于新型干法水泥生产线的熟料煅烧工段，衔接回转窑出料端与熟料输送存储环节，是水泥生产热工系统中承担高温熟料骤冷、热量回收、物料破碎输送功能的核心重型装备。从实际生产场景来看，回转窑煅烧完成的1300℃左右熔融状熟料直接落入该冷却设备腔体内，设备通过分层布置的篦板承托物料，配合底部鼓入的冷却风与物料形成逆向热交换，在数分钟内将熟料温度快速降至100℃以下，同时换热产生的高温热风可回收送入回转窑、分解炉作为助燃风使用，大幅降低整条生产线的燃煤消耗，提升热利用效率。

在功能设计上，该设备整合了冷却、破碎、输送三类核心功能，出料端集成的锤式破碎结构可将冷却过程中结块的大块熟料直接破碎至符合入磨粒度要求的颗粒，无需额外配置独立破碎工位，缩短了熟料处理的工艺链路；设备本体集成的斗式输送衔接结构，可将完成冷却破碎的熟料直接输送至熟料筒仓存储，省去了中间转运环节的设备投入与场地占用。设计过程中充分考虑了高温工况下的结构稳定性，主体机架采用厚钢板拼焊的箱型梁结构，承重部位设置加强筋板抵消高温热形变与重型物料的冲击载荷，驱动单元布置在设备入口与中部位置，避开高温出料端的热辐射影响，延长传动部件的使用寿命；篦板区域采用模块化分段设计，可根据不同产能需求灵活调整篦床面积，各模块独立设置风量调节结构，可根据料层厚度、物料温度分布精准调整各区域鼓风量，避免出现局部冷却不均、红料堆积的问题。

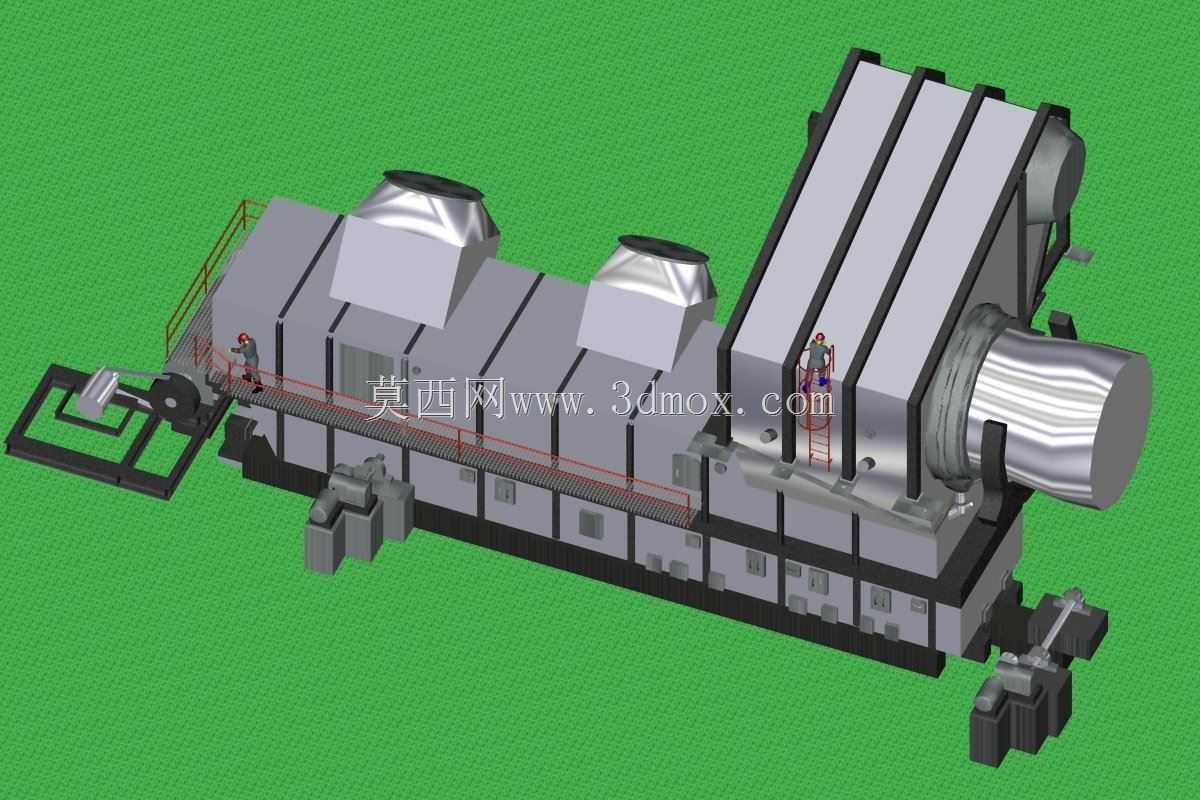

从安装边界来看，该设备整体采用卧式长轴倾斜布置结构，主体沿物料输送方向长度适配5000t/d级水泥生产线的窑头车间空间，设备进料端高度匹配回转窑窑口的下料位置，出料端高度对接斗式输送机的进料口，安装时需在主体底部预留对应深度的混凝土基础，预留冷却风管道、驱动电机接线、检修通道的安装空间，设备侧面设置的多层检修爬梯与操作平台，可满足日常运维中对篦板、破碎锤头、传动部件的检查更换需求，整体结构紧凑，在有限的窑头车间空间内实现了多工艺环节的功能集成，有效降低了生产线的土建与设备投资成本。
