人力代步车传动曲柄链轮组结构

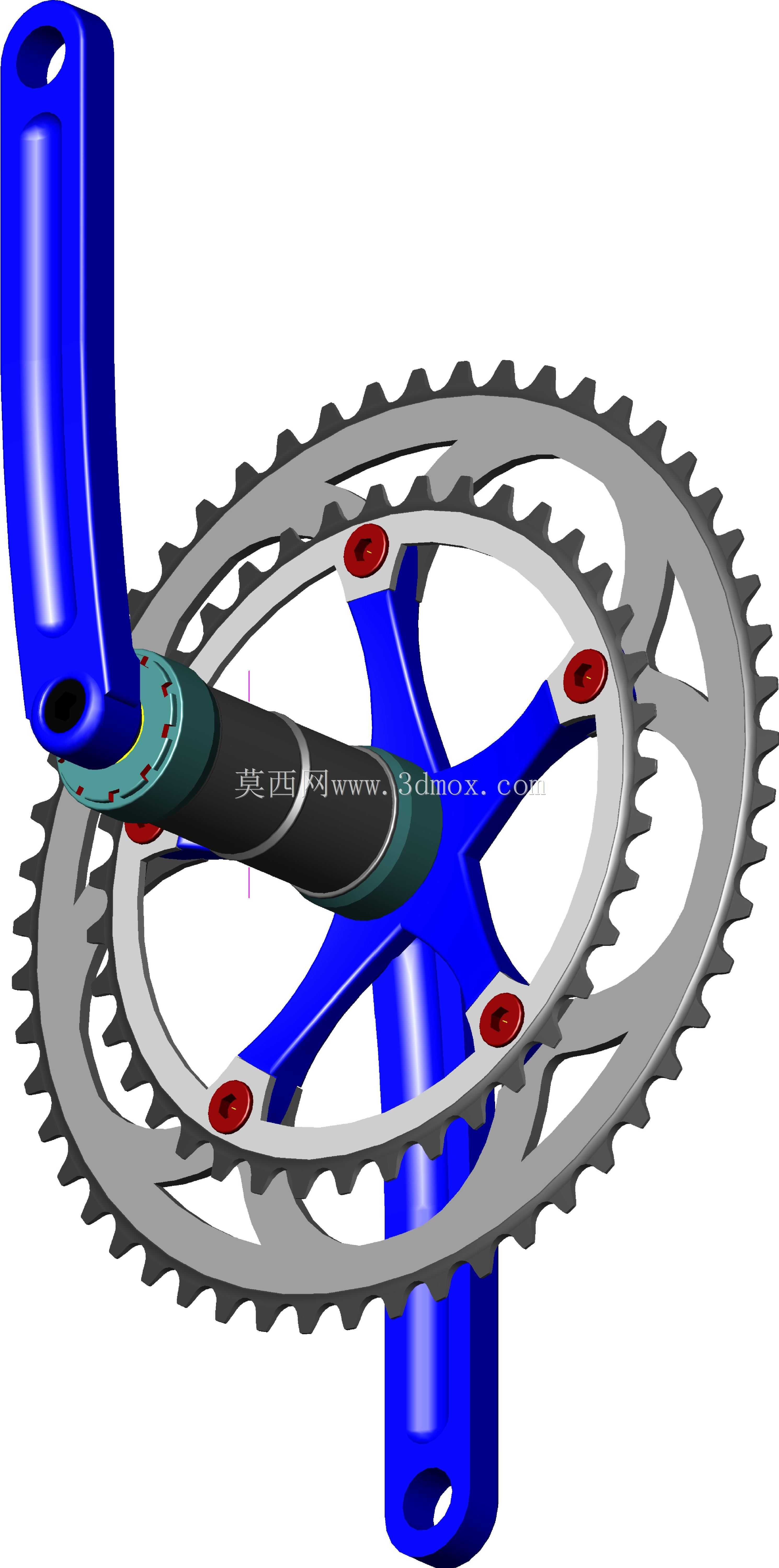

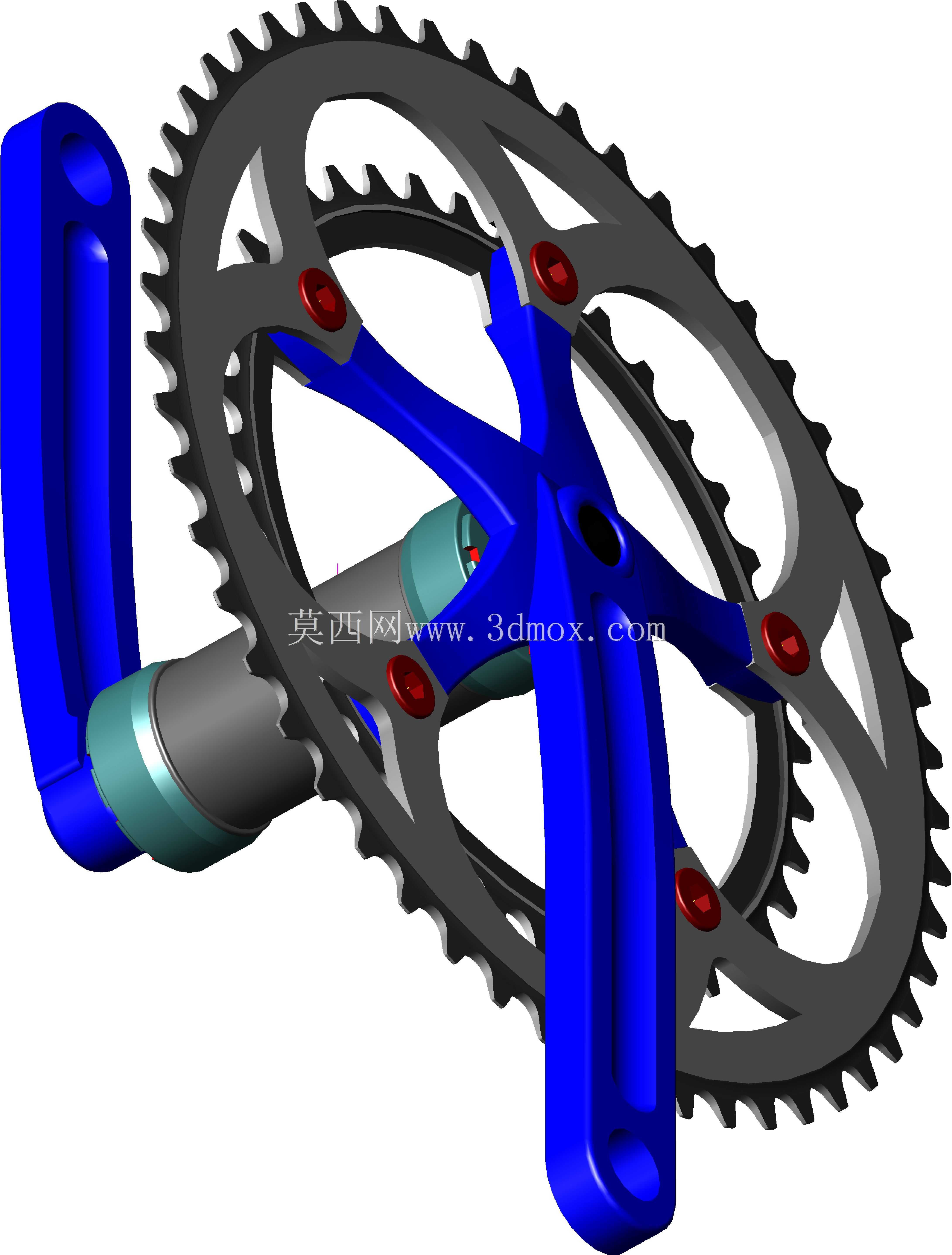

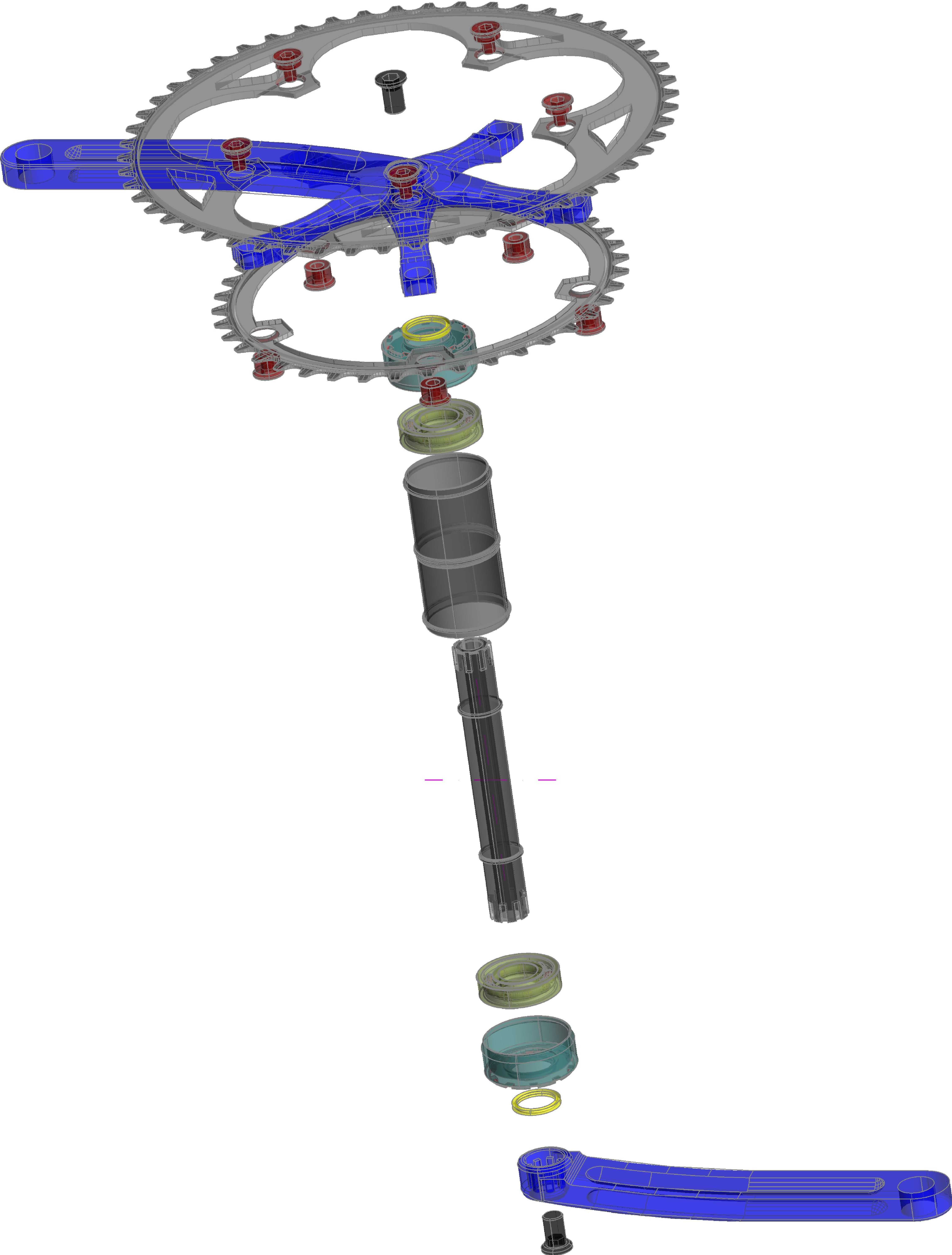

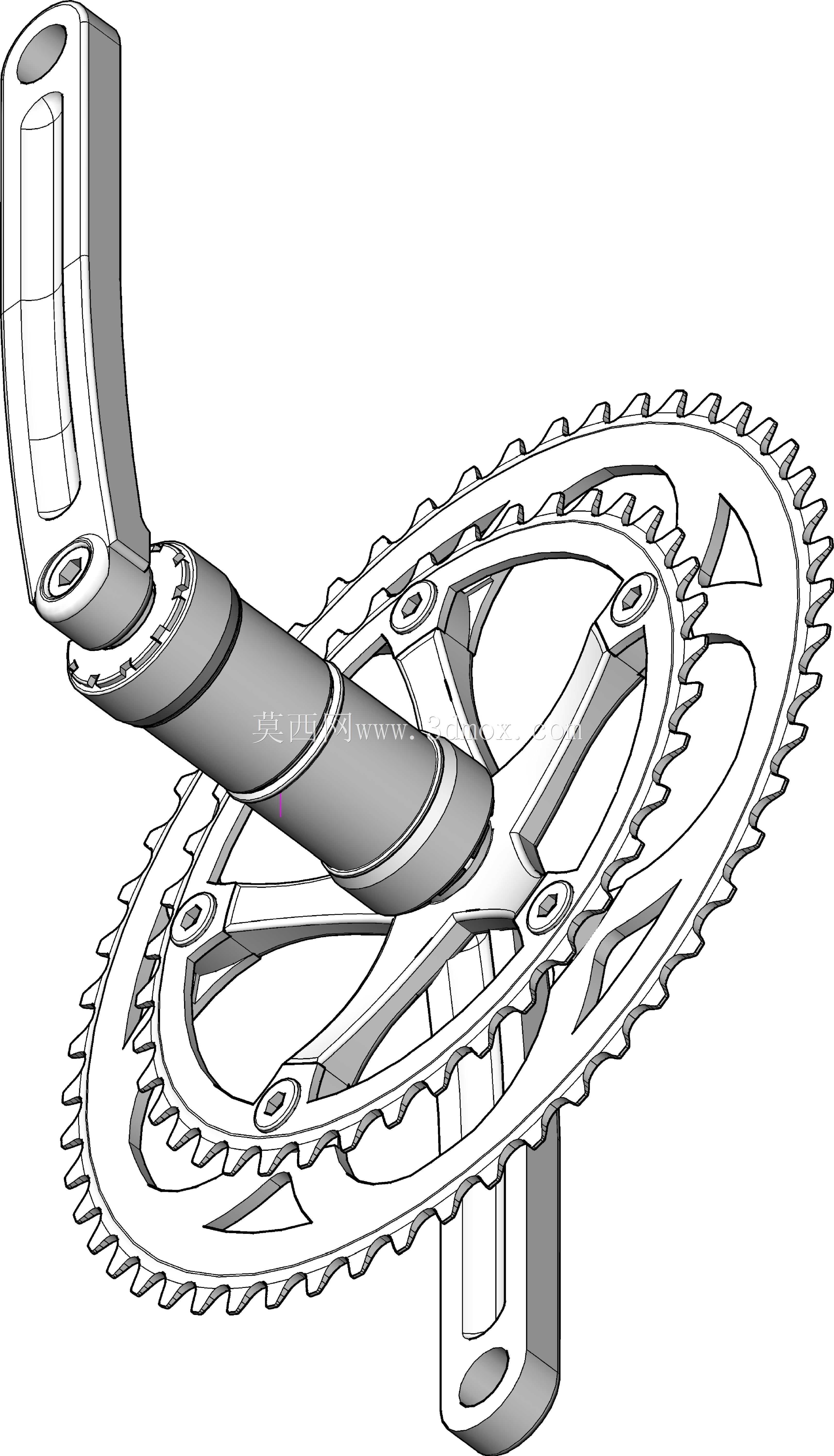

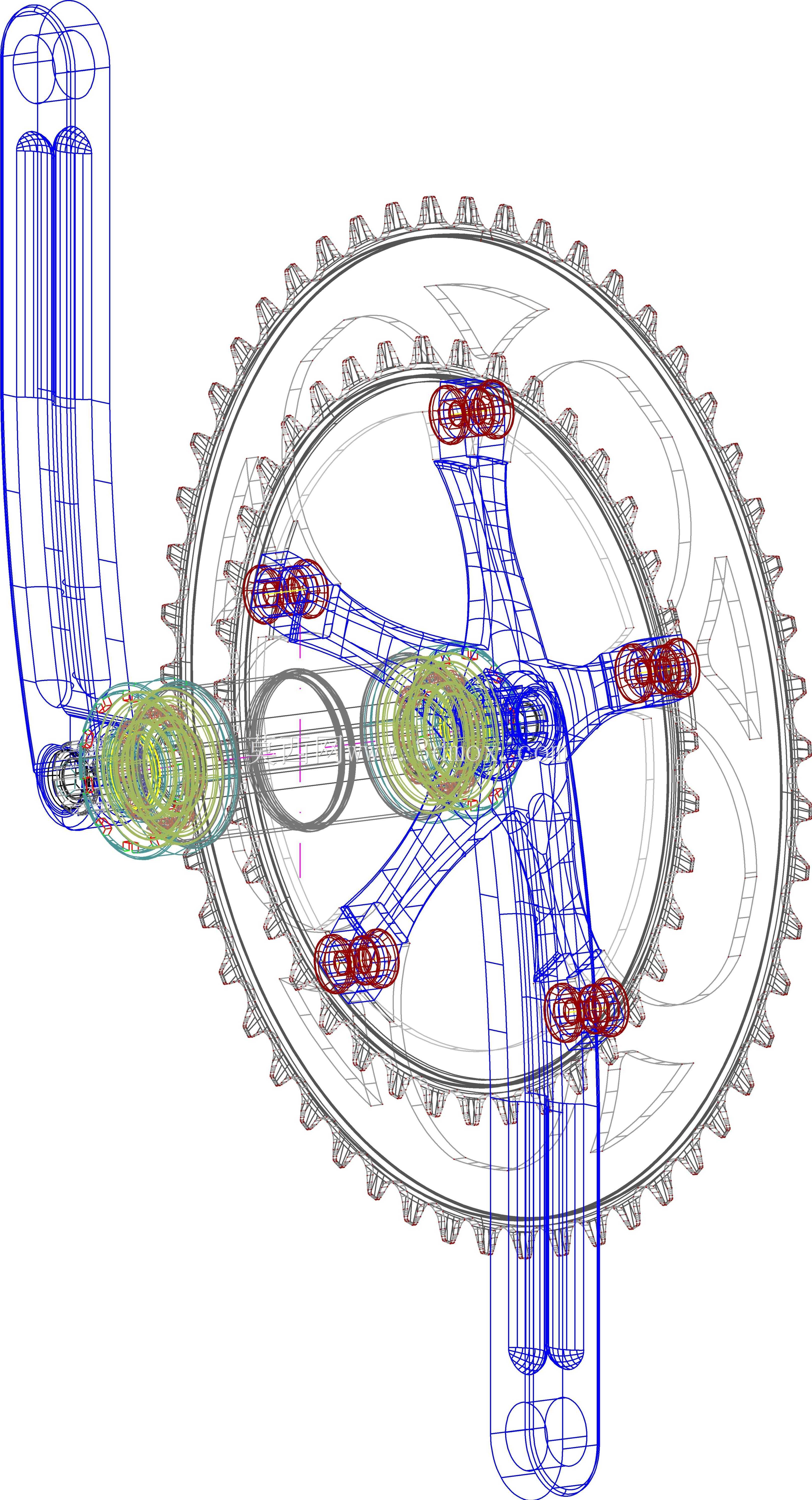

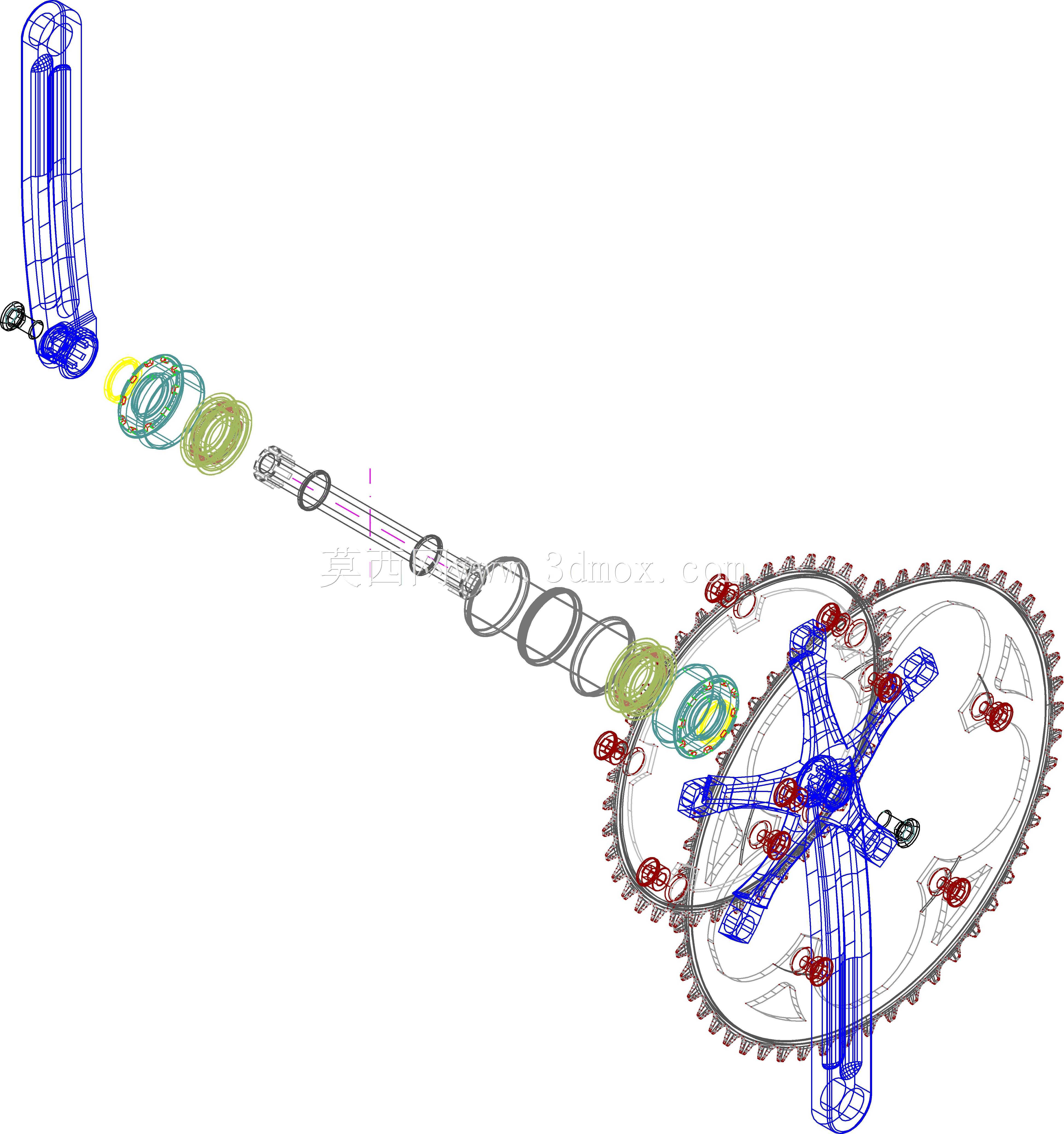

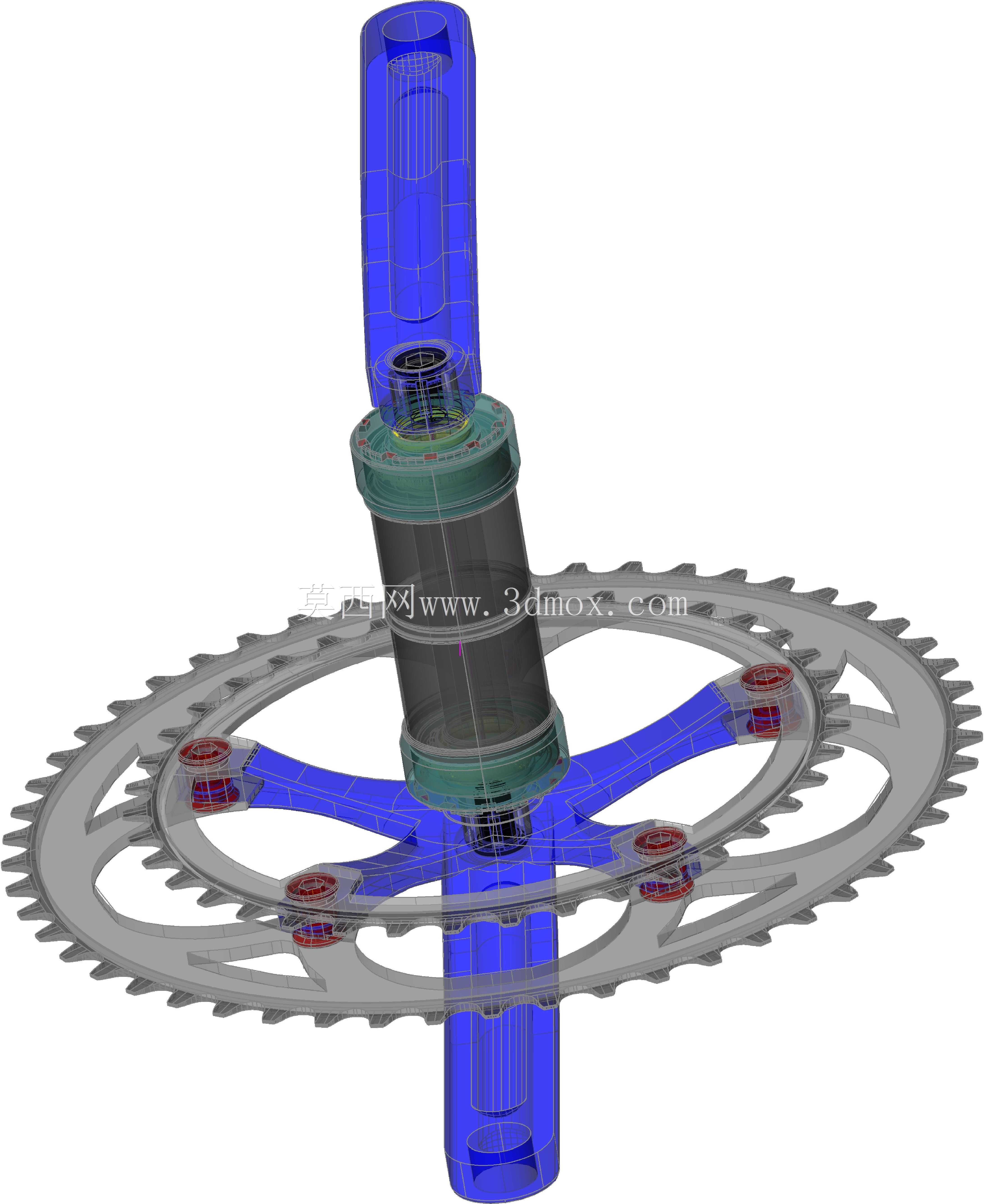

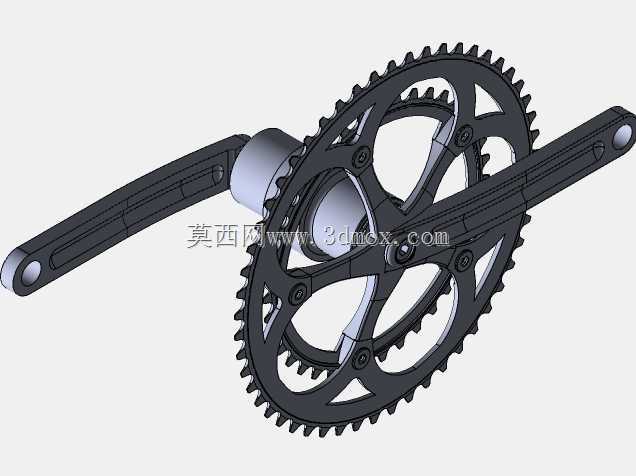

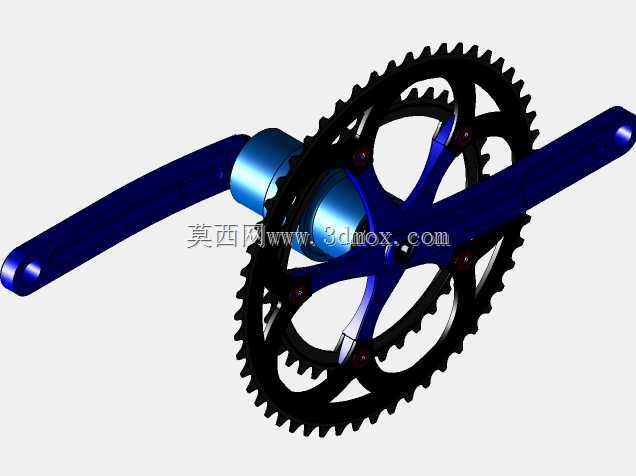

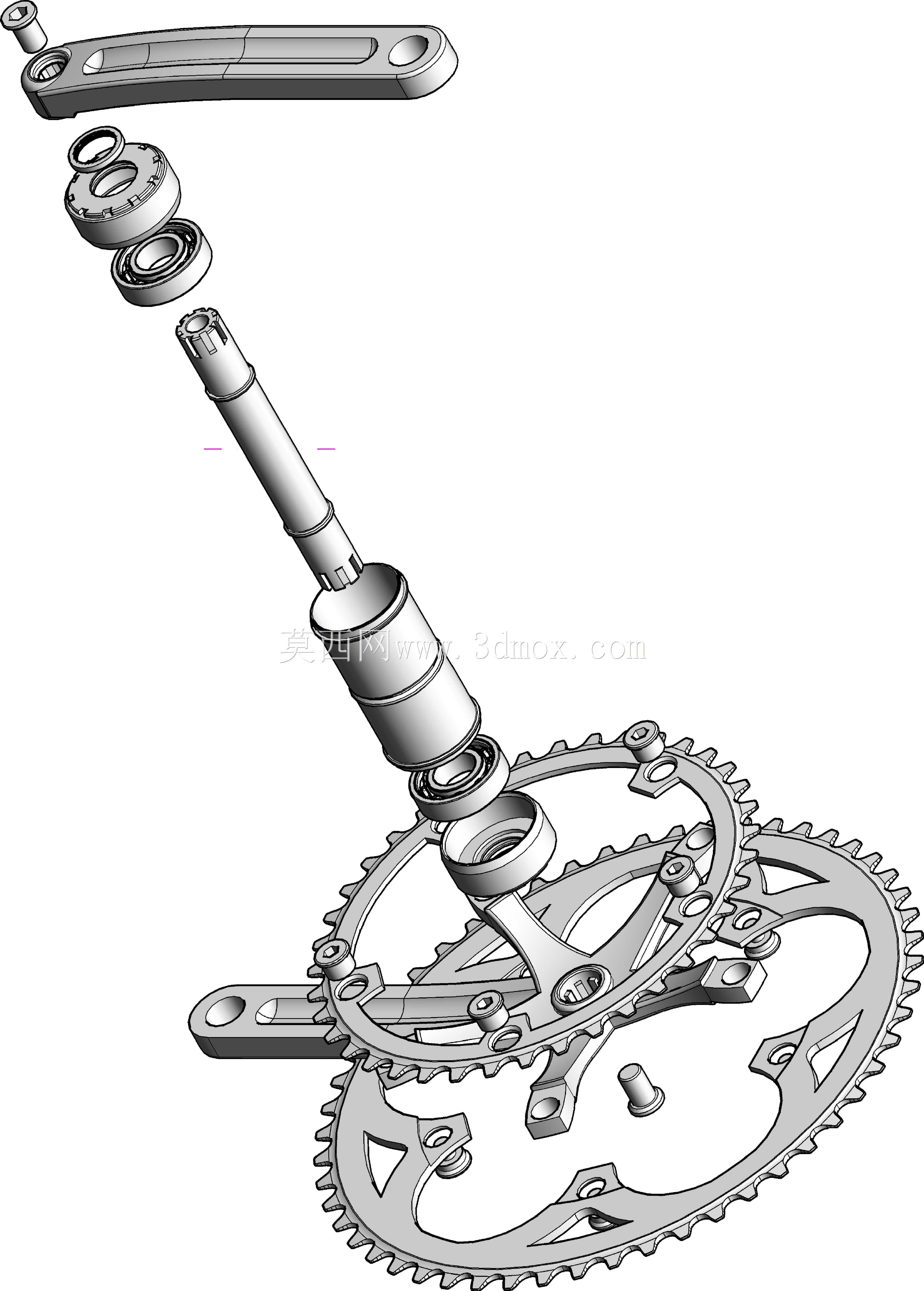

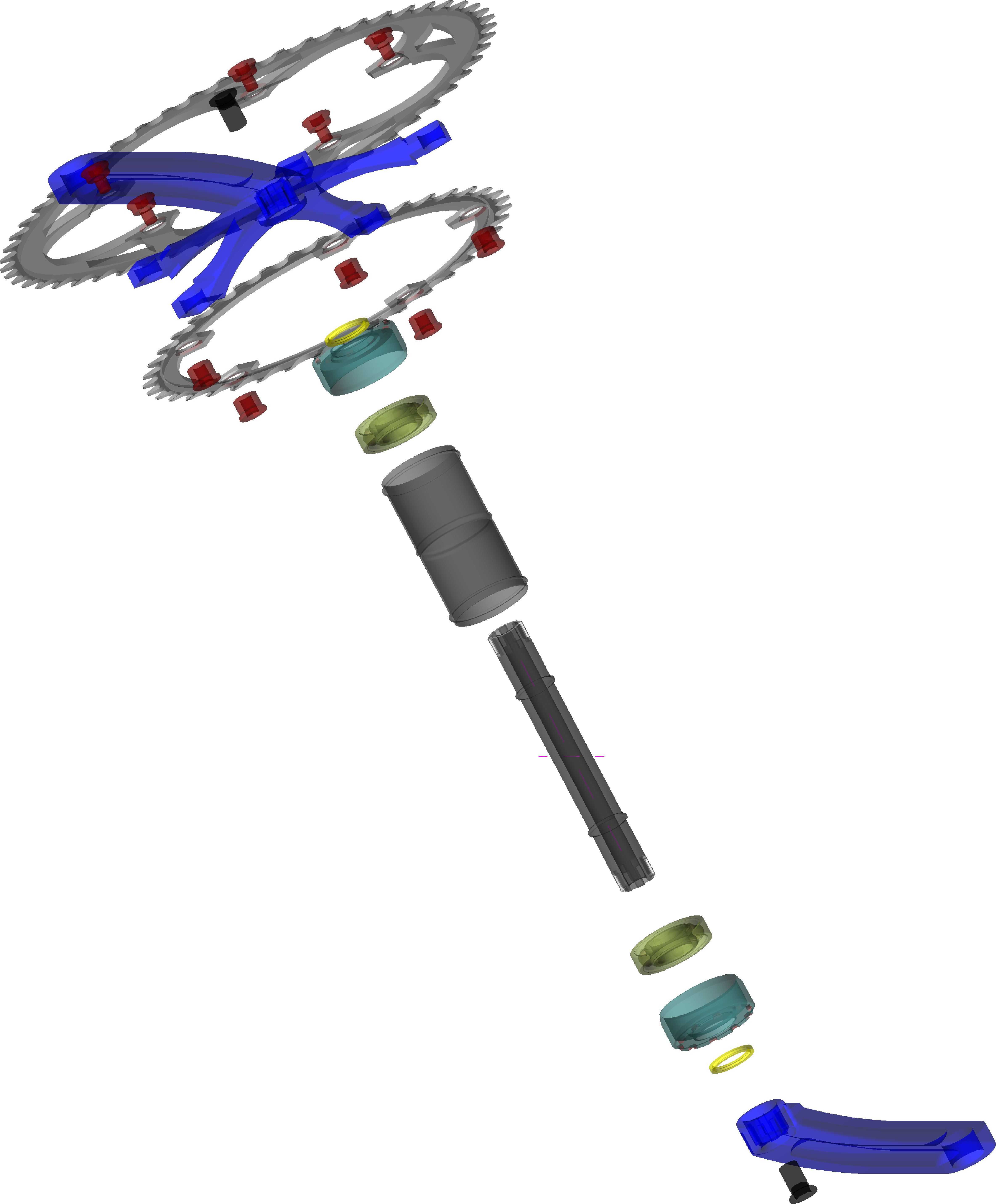

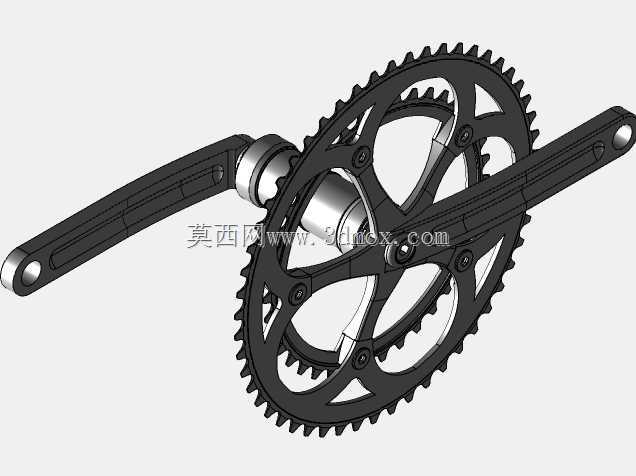

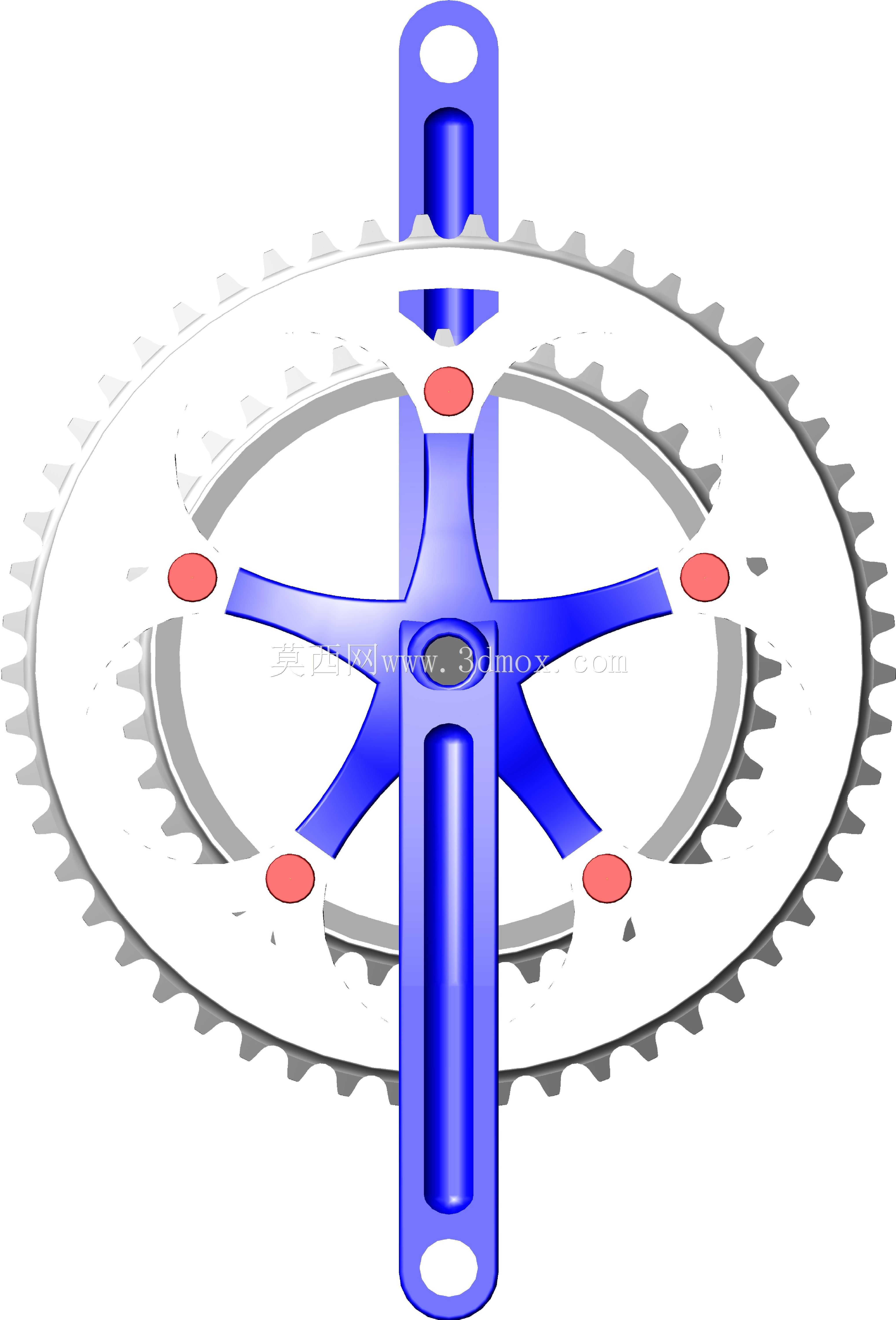

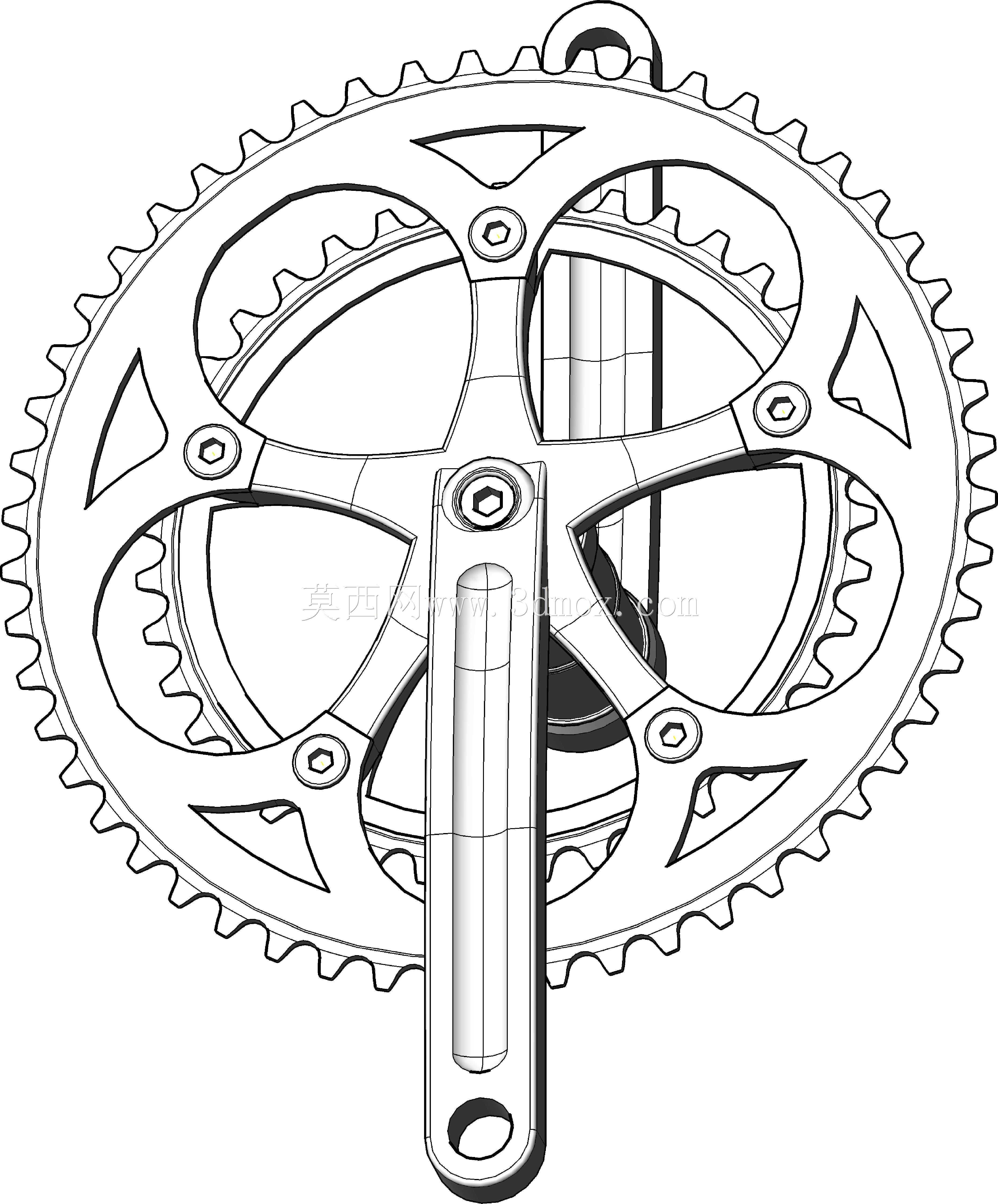

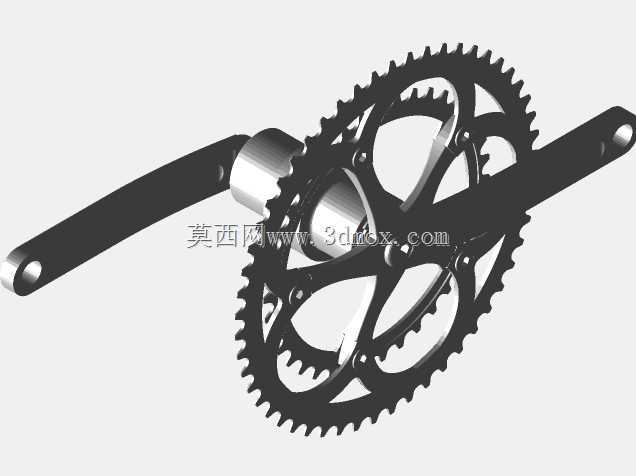

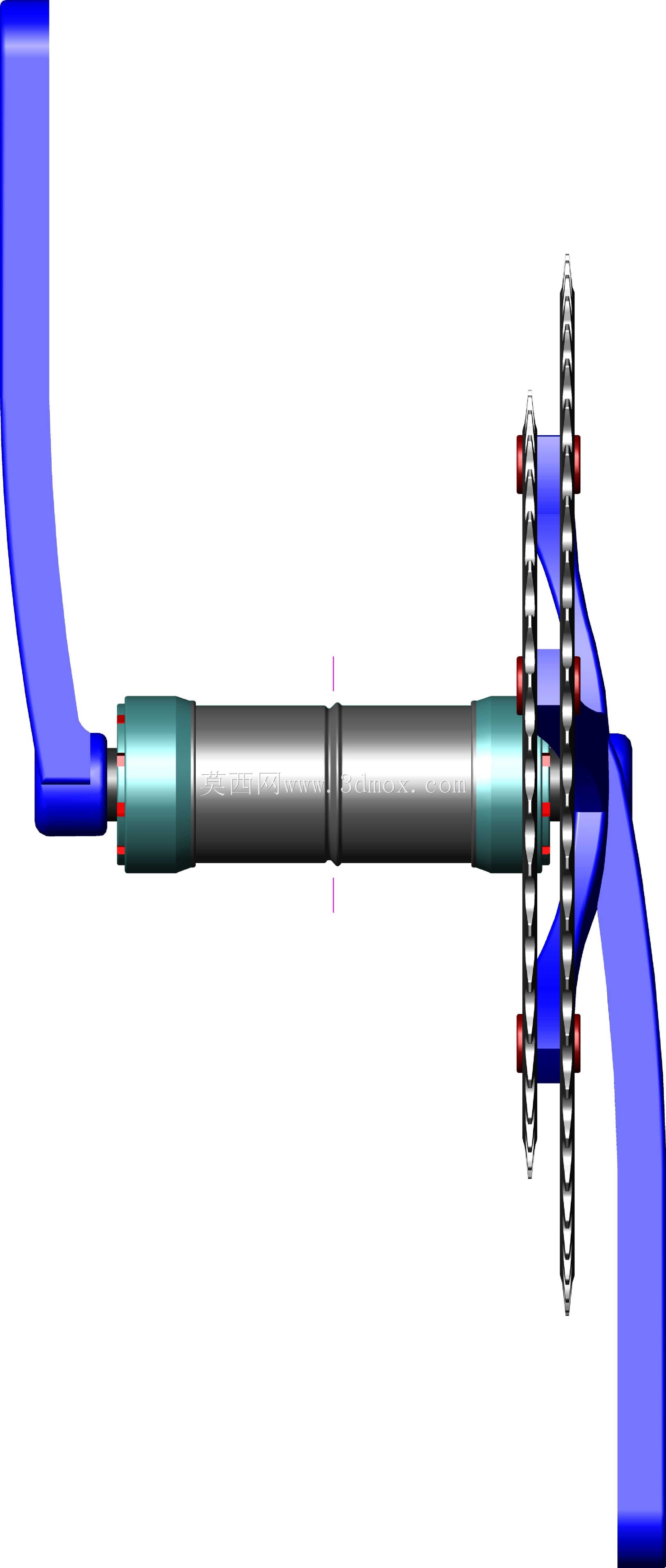

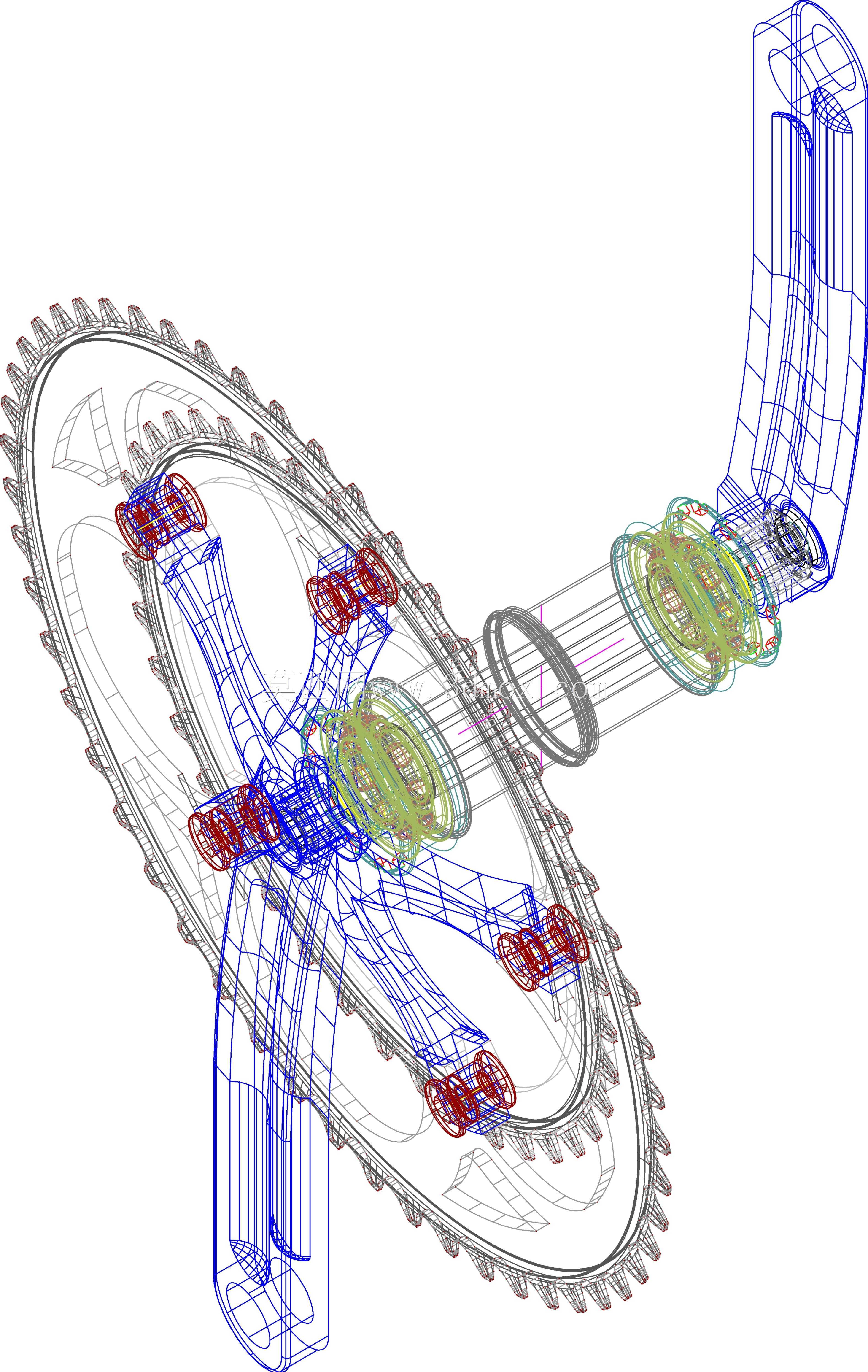

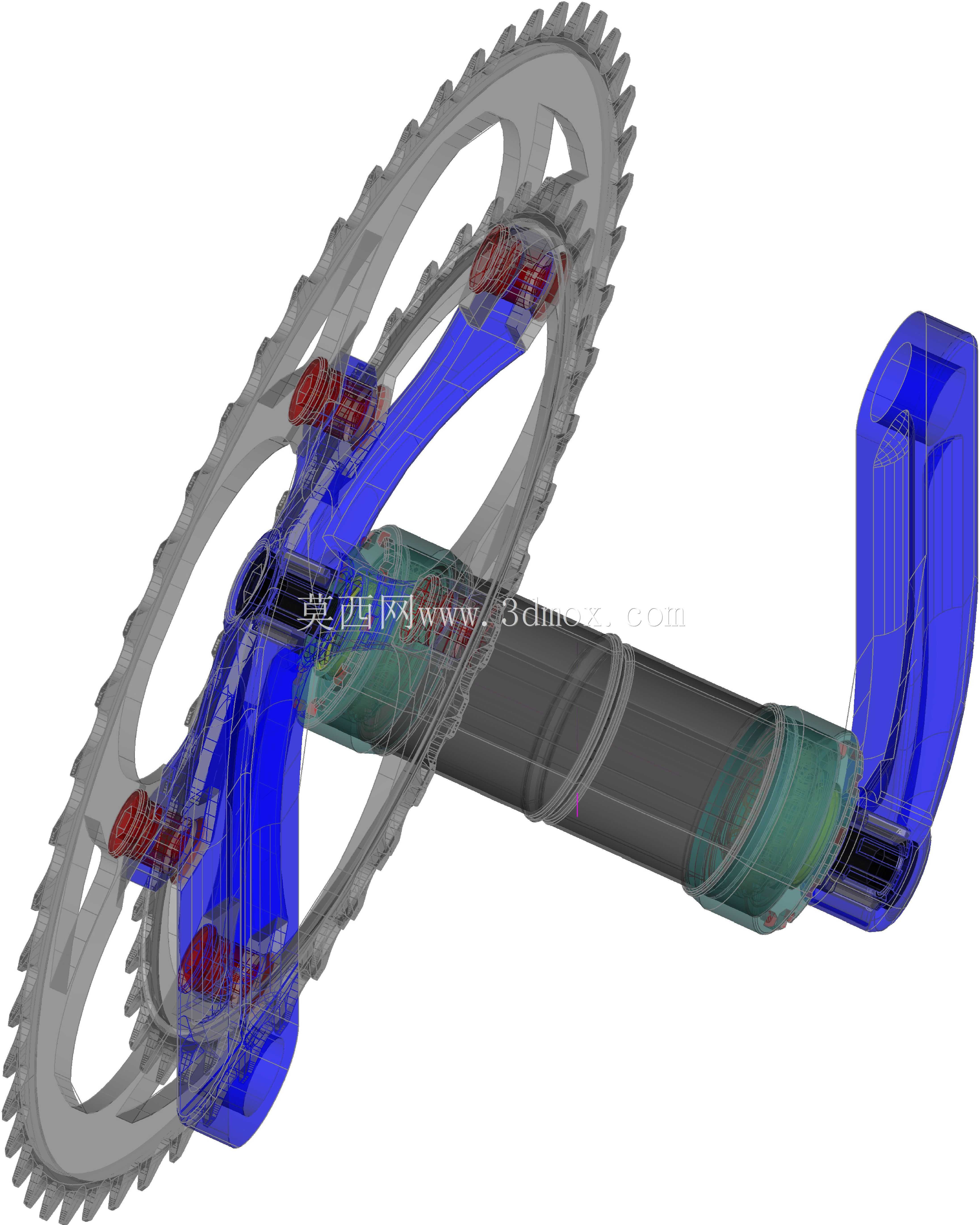

这套传动曲柄链轮组主要应用于人力三轮代步车、普通民用自行车的脚踏动力传输环节，是整车动力传递路径上的核心执行部件，直接承担将骑行者脚踏的往复回转力矩转化为链条牵引力的作用，适配日常通勤、短途载货类的人力代步车辆使用场景，能够在城市铺装路面、乡村非铺装土路等多种骑行环境下稳定传递动力，满足日常出行、小重量货物转运的使用需求。整套组件采用同轴分层布局设计，核心的五臂曲柄卡盘作为力矩承载基体，搭配适配的轴承结构实现回转支撑，配套的轴件长度经过精准匹配，能够适配对应规格的车架五通安装位，底部曲柄的臂长经过人体工学测算，匹配普通成年人的脚踏施力行程，既不会因为臂长过大造成蹬踏发力空程，也不会因为臂长过小导致力矩传递效率不足。链轮组采用双片链轮搭配设计，53齿的大链轮适配高速巡航骑行场景，39齿的小链轮适配起步、爬坡、重载骑行场景，配合配套的2X9速链环能够实现顺畅的档位切换，不同齿数的链轮通过同轴定位结构与曲柄卡盘刚性连接，保证回转过程中的同轴度，避免骑行过程中出现链条跳动、掉链的问题。设计过程中针对各部件的安装边界做了充分的适配校核，轴承的选型匹配轴件的直径与载荷要求，能够承受骑行过程中径向的蹬踏冲击力与轴向的小幅窜动力，各环形密封、限位垫片的排布位置经过精准测算，既能够阻挡骑行过程中泥水、灰尘进入轴承回转间隙，也能对轴件、链轮的轴向位置做可靠限位，避免长期使用后部件出现窜动移位。线框结构的模型展示清晰呈现了各部件的装配层级关系，从脚踏连接端的曲柄臂，到中段的轴件、支撑轴承、限位密封件，再到末端的链轮组、链环啮合结构，各部件的配合间隙、安装位置都做了精准还原，能够直观看到整套传动结构的动力传递路径：骑行者施加在脚踏上的力通过曲柄臂转化为轴件的回转扭矩，轴件带动同轴固定的链轮组同步转动，链轮通过与链条的啮合将扭矩传递给后轮驱动结构，最终实现车辆的前进驱动。整套结构的外形尺寸完全适配常规人力代步车的车架安装空间，不需要对原车结构做额外改装即可直接替换安装，各连接部位的尺寸匹配通用标准件规格，后期维护更换配件的通用性较强，能够有效降低后期使用的维护成本。
