两级蜗轮蜗杆传动减速装置结构设计

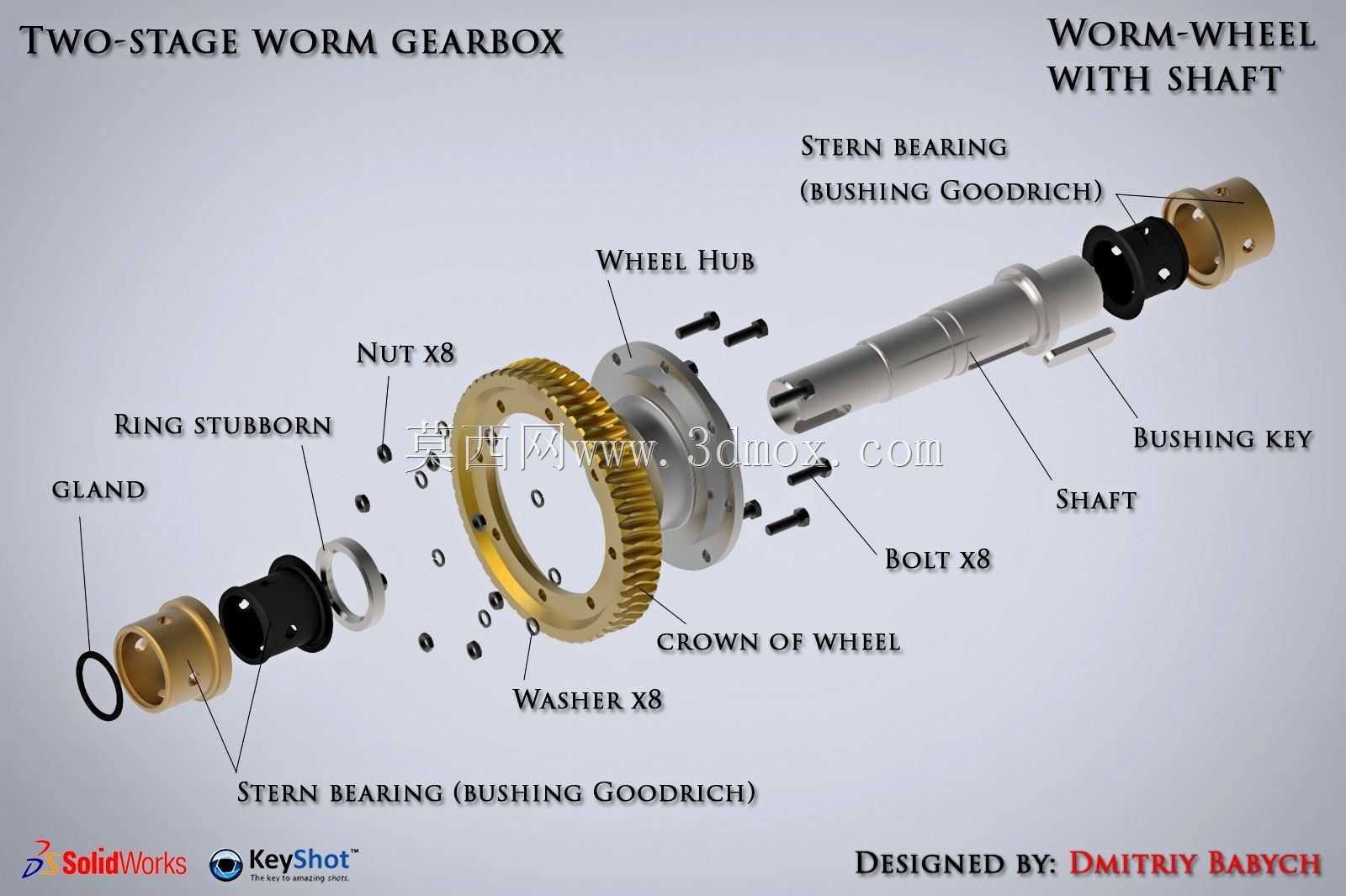

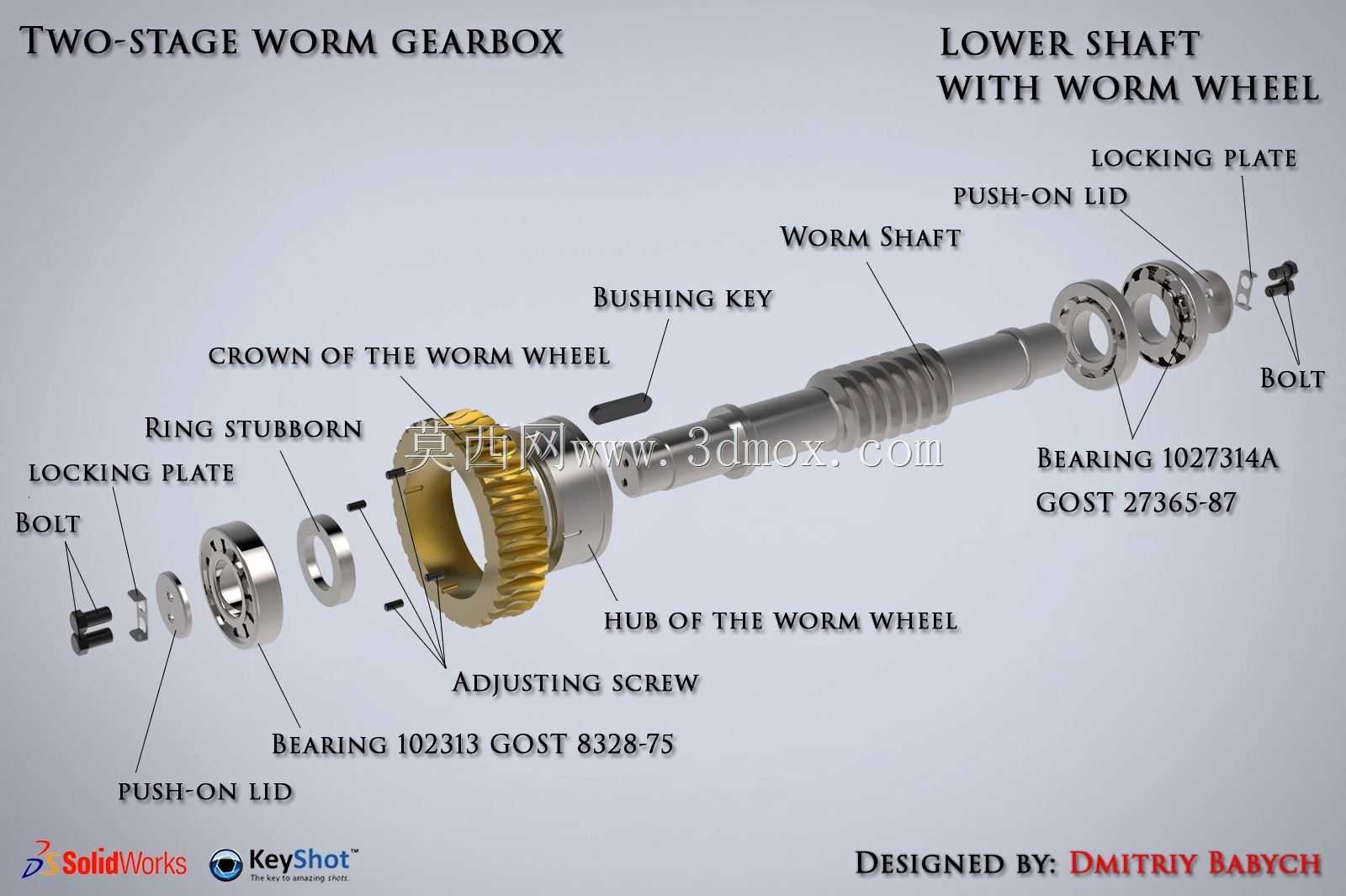

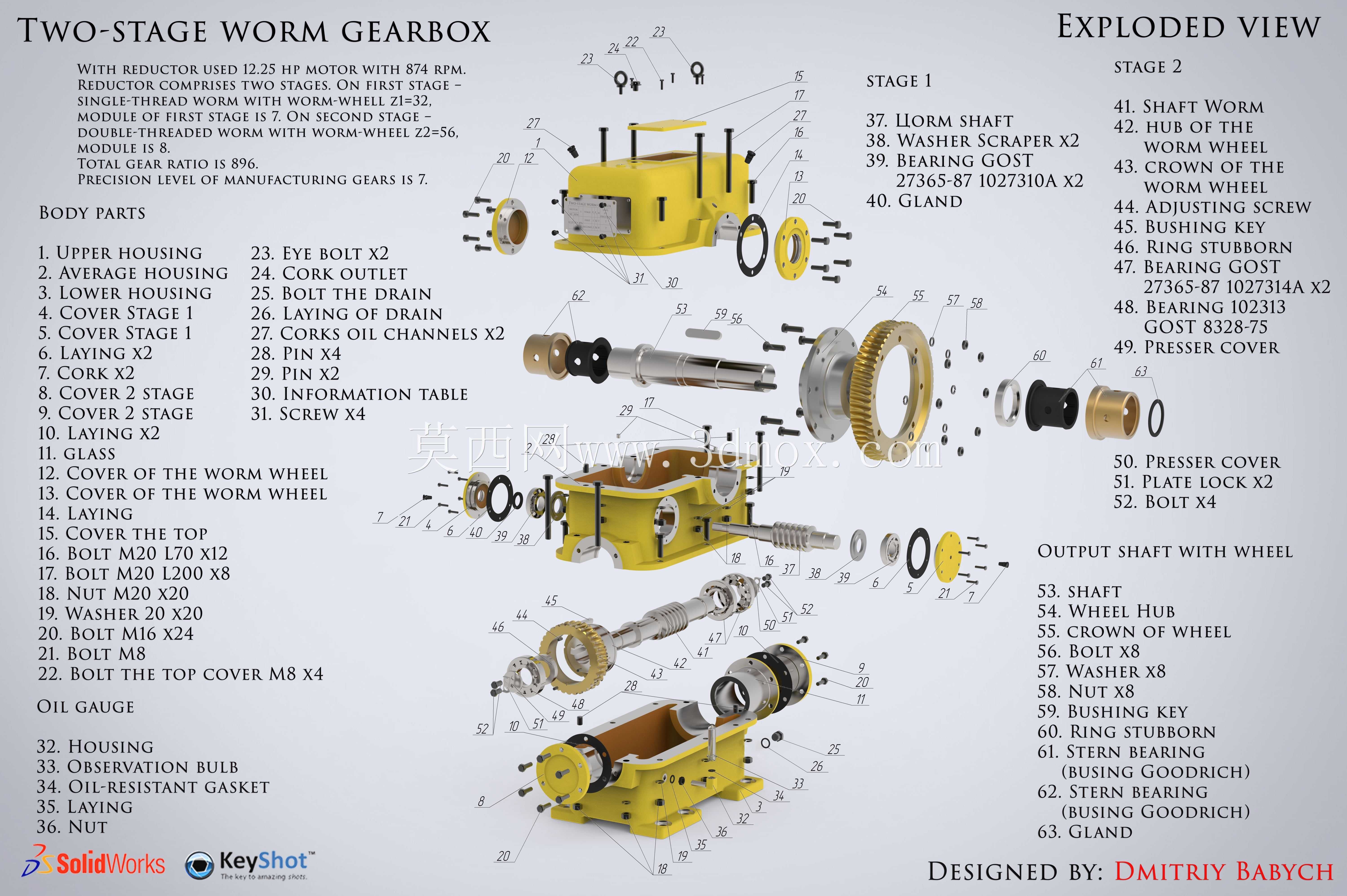

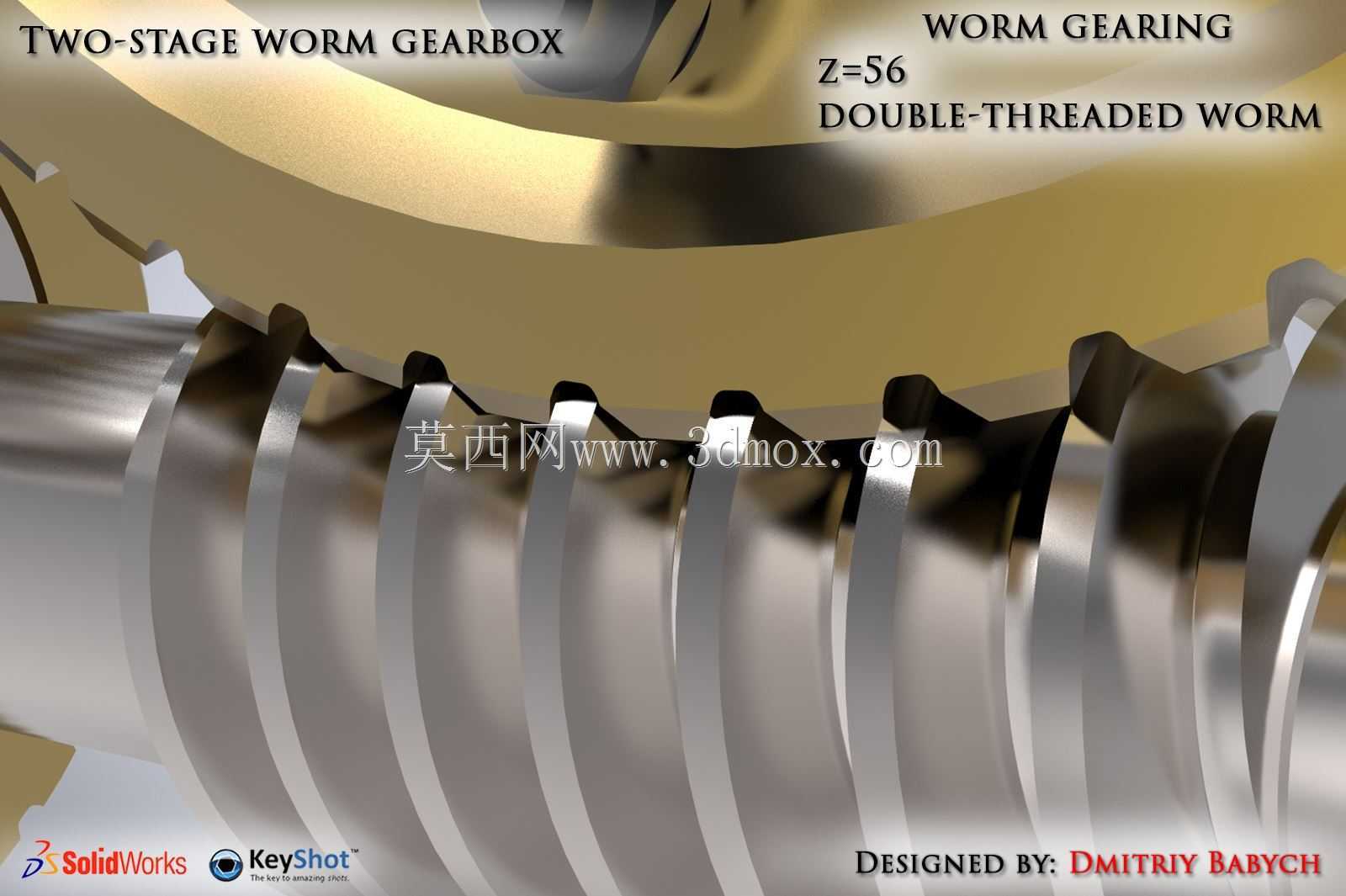

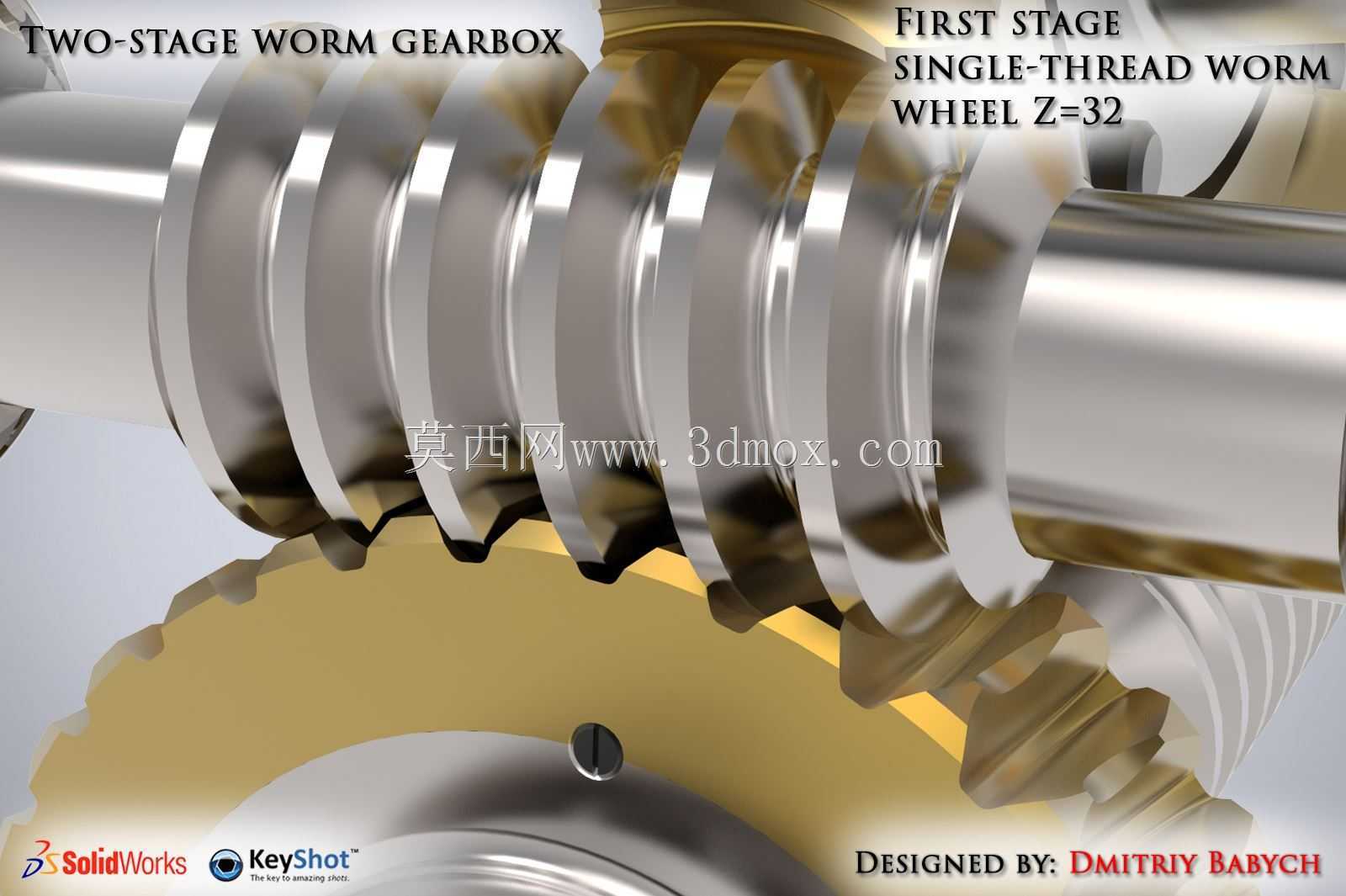

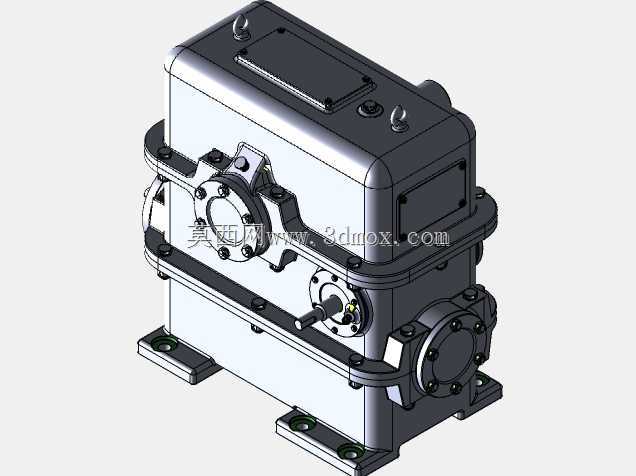

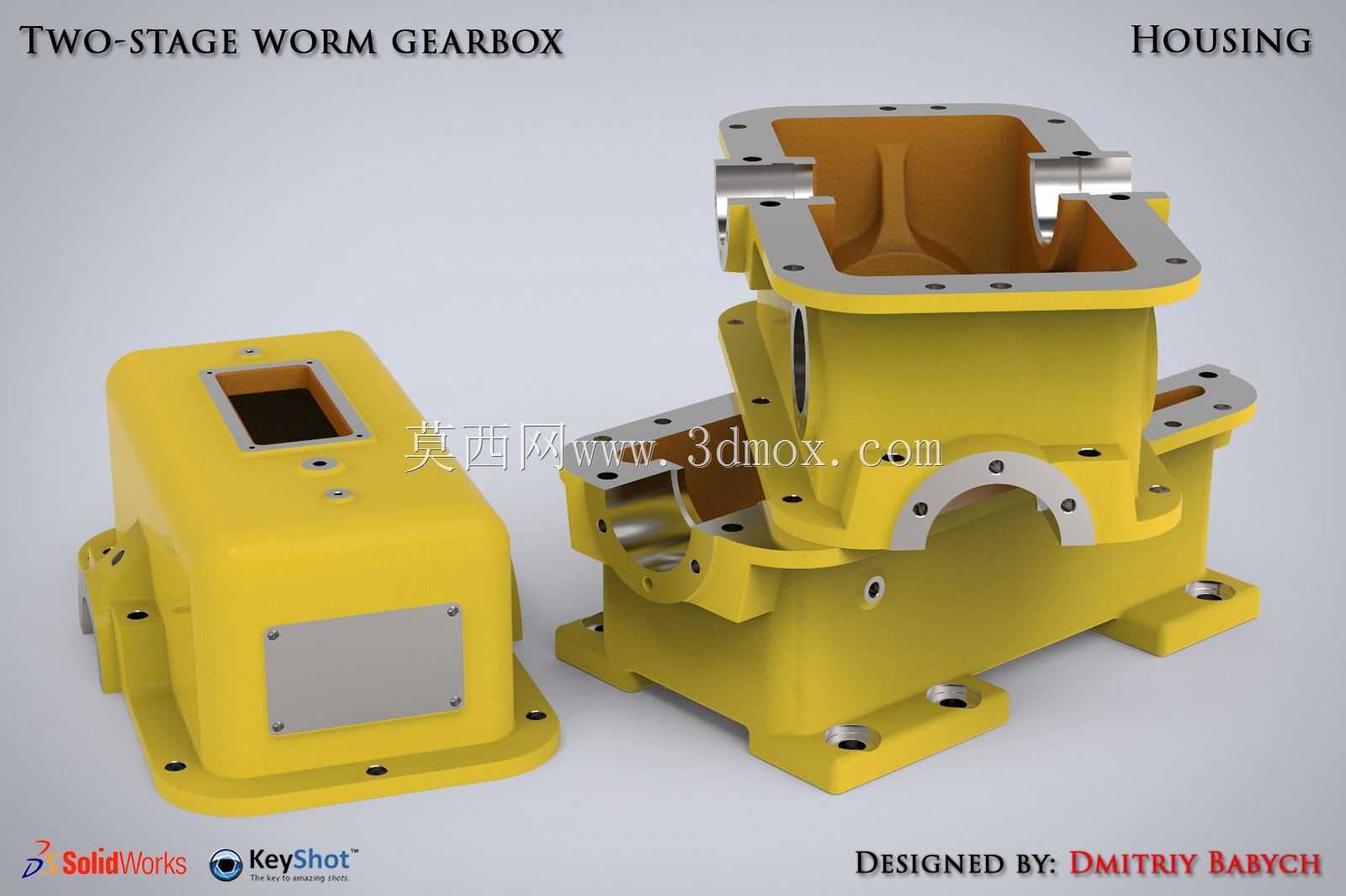

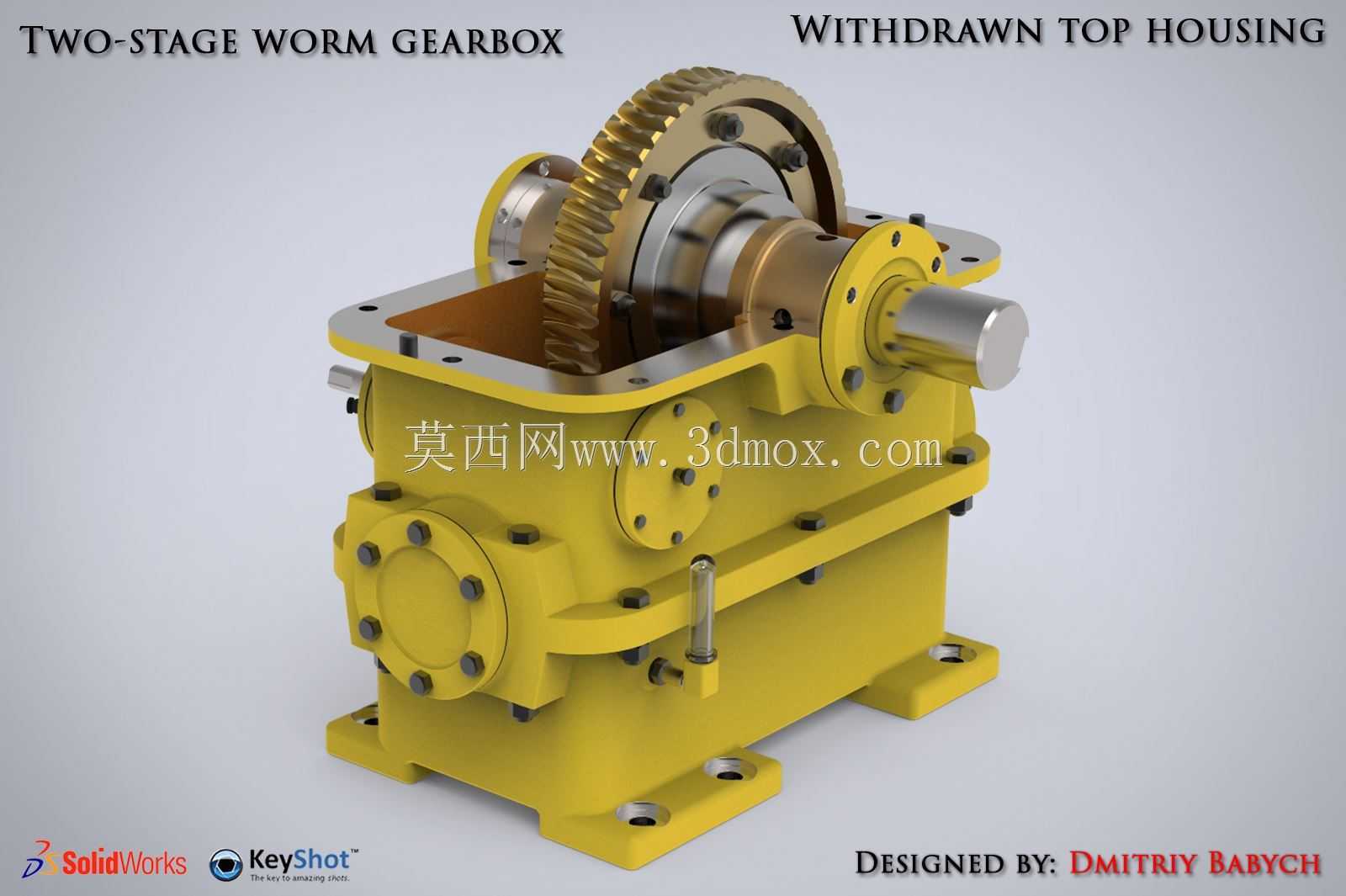

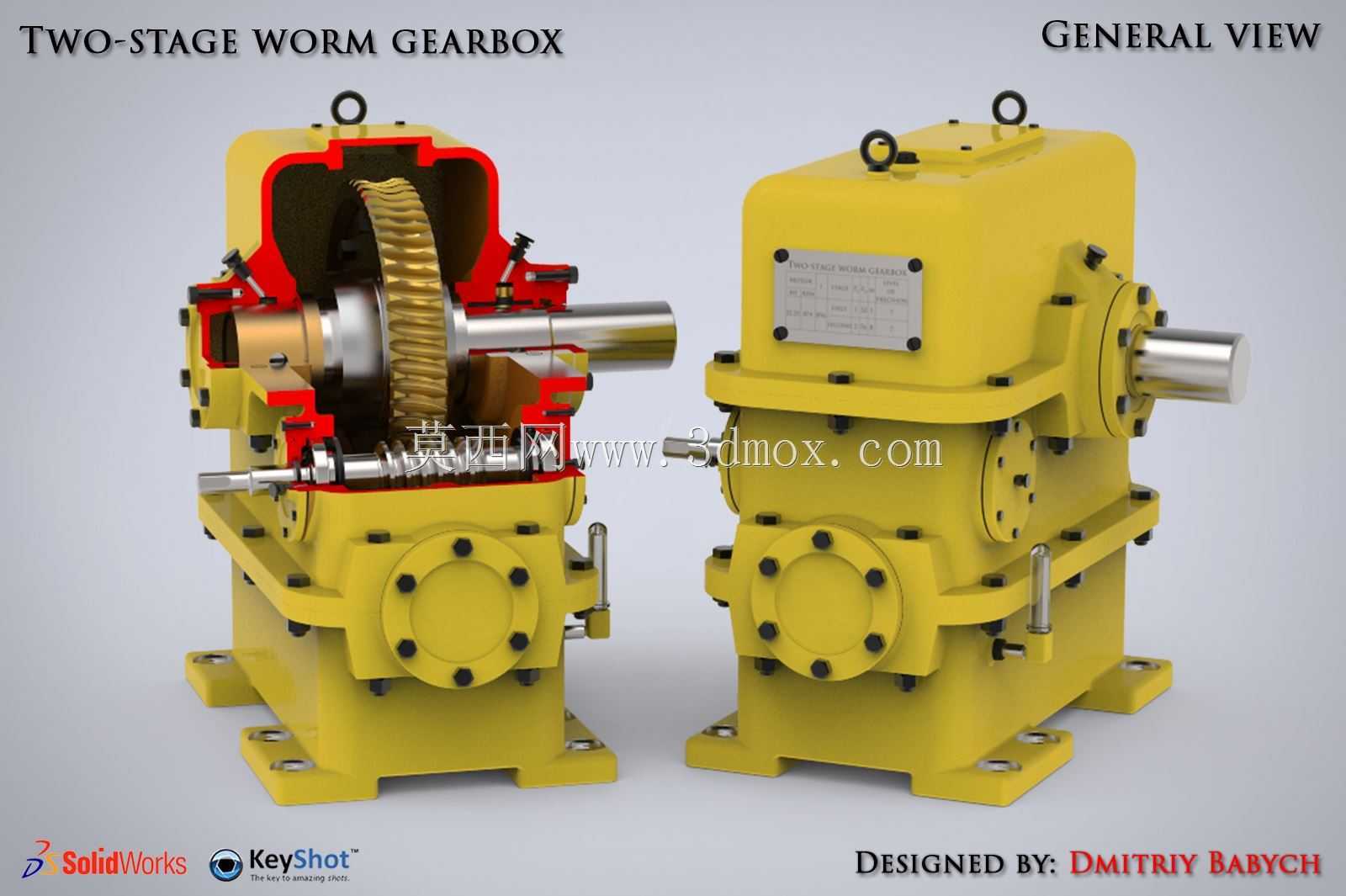

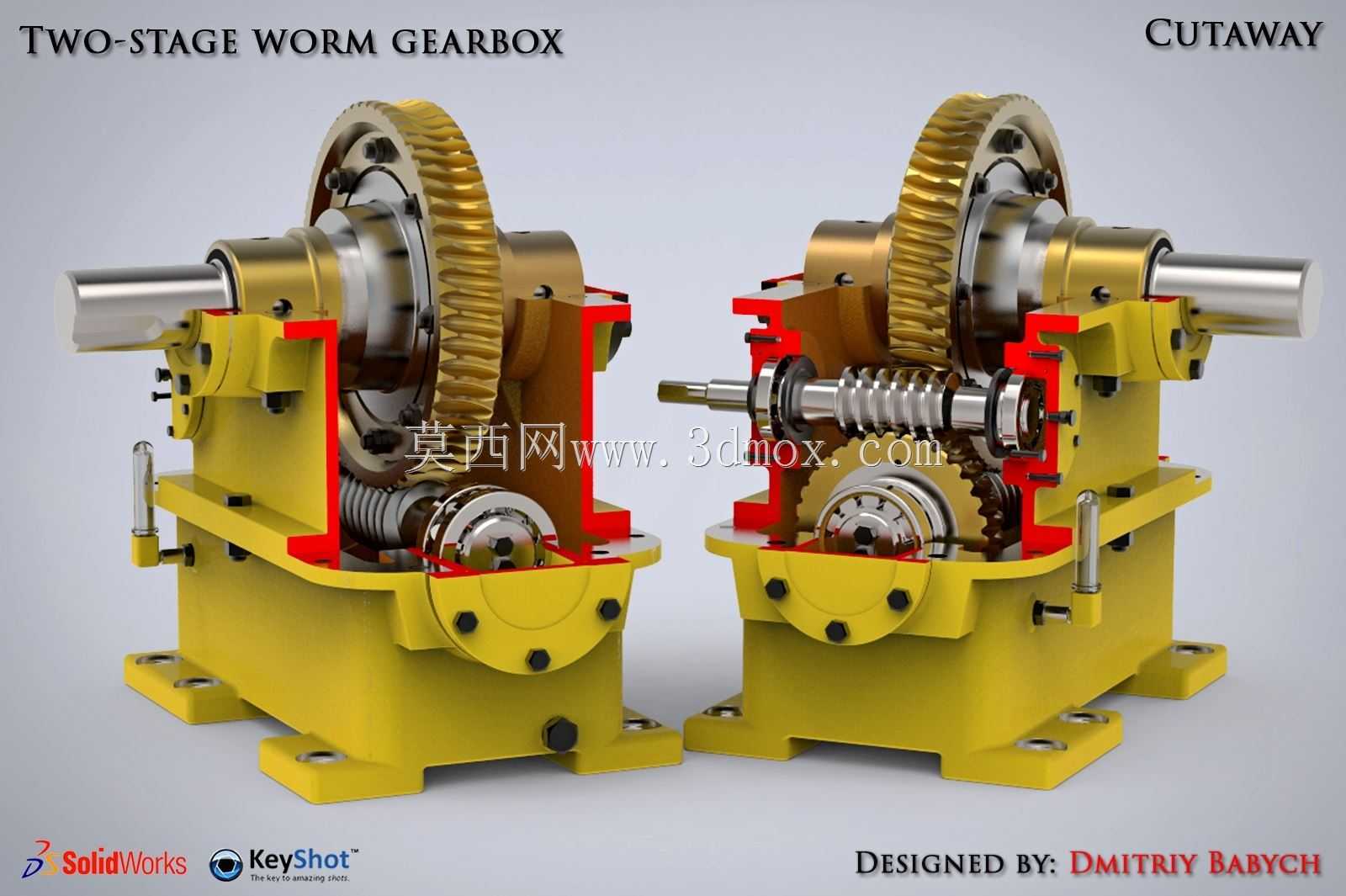

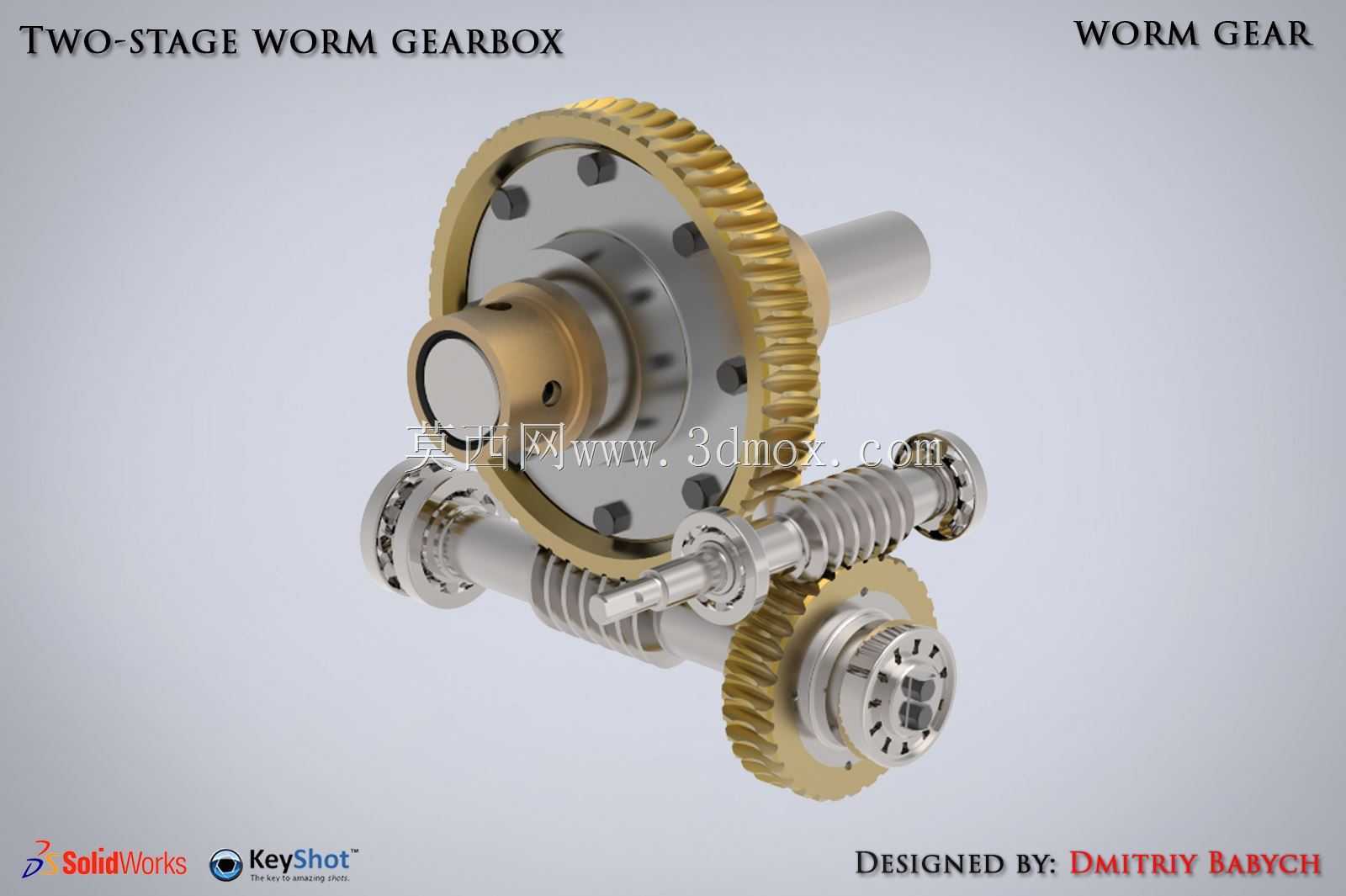

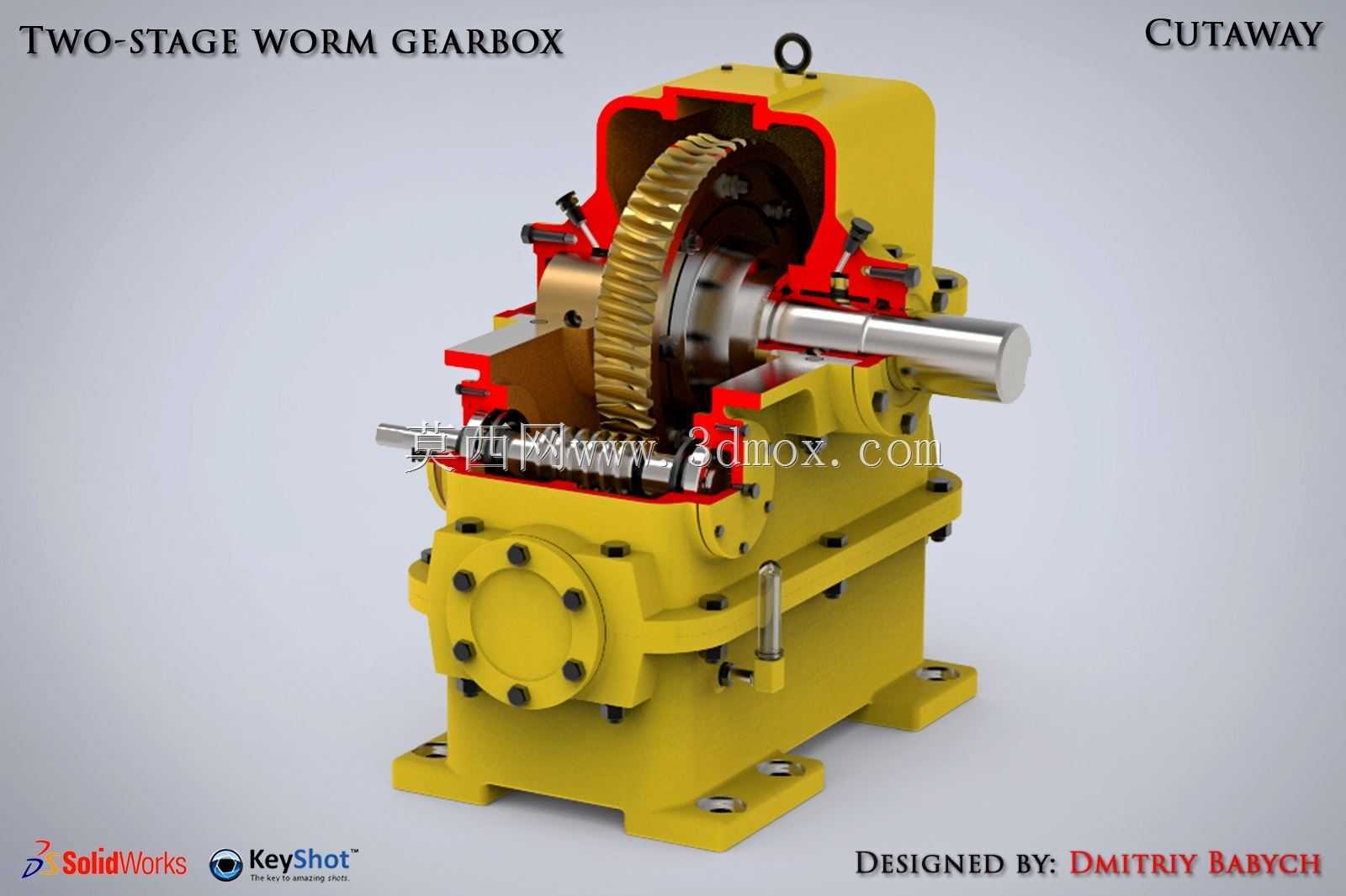

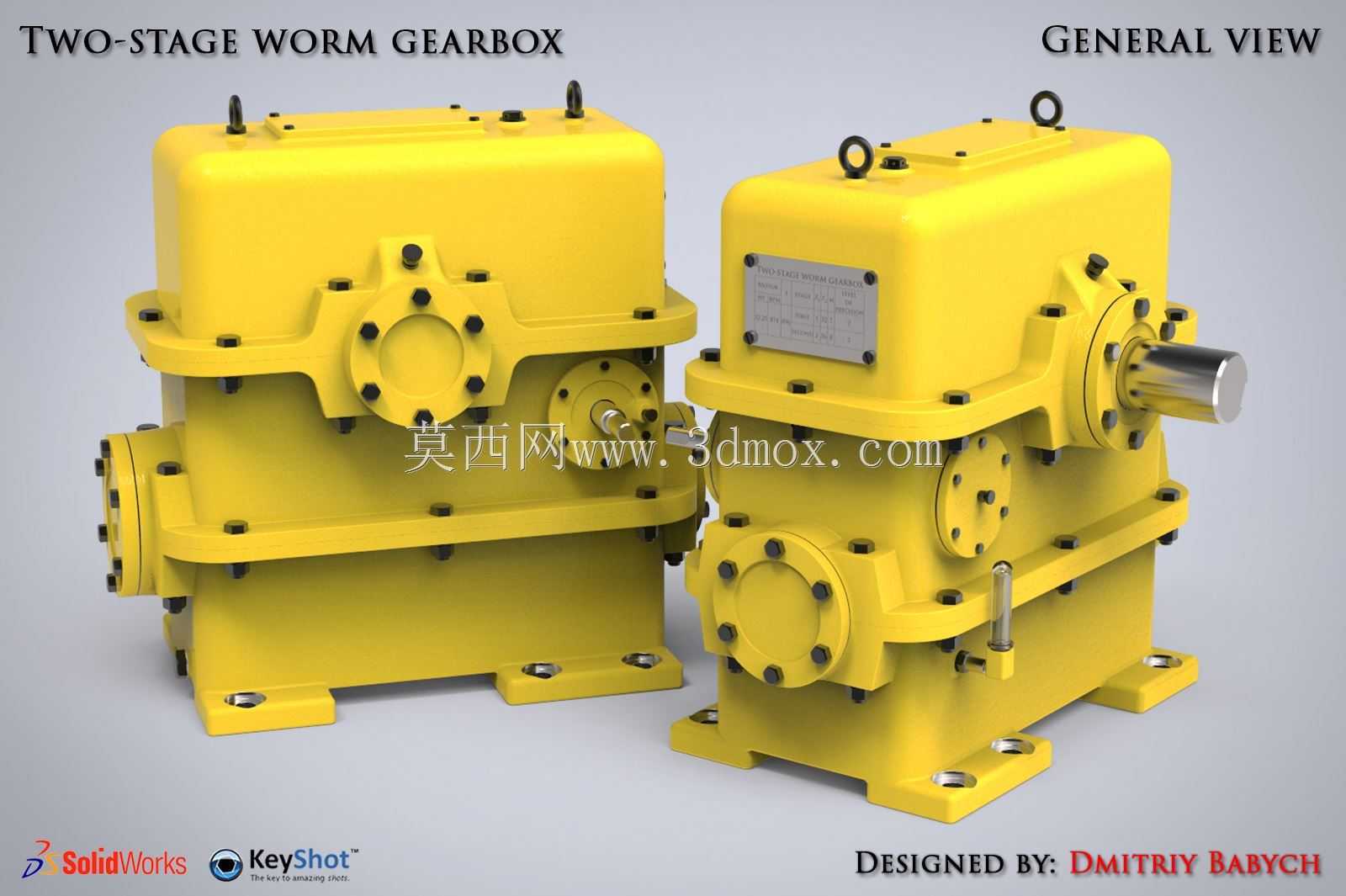

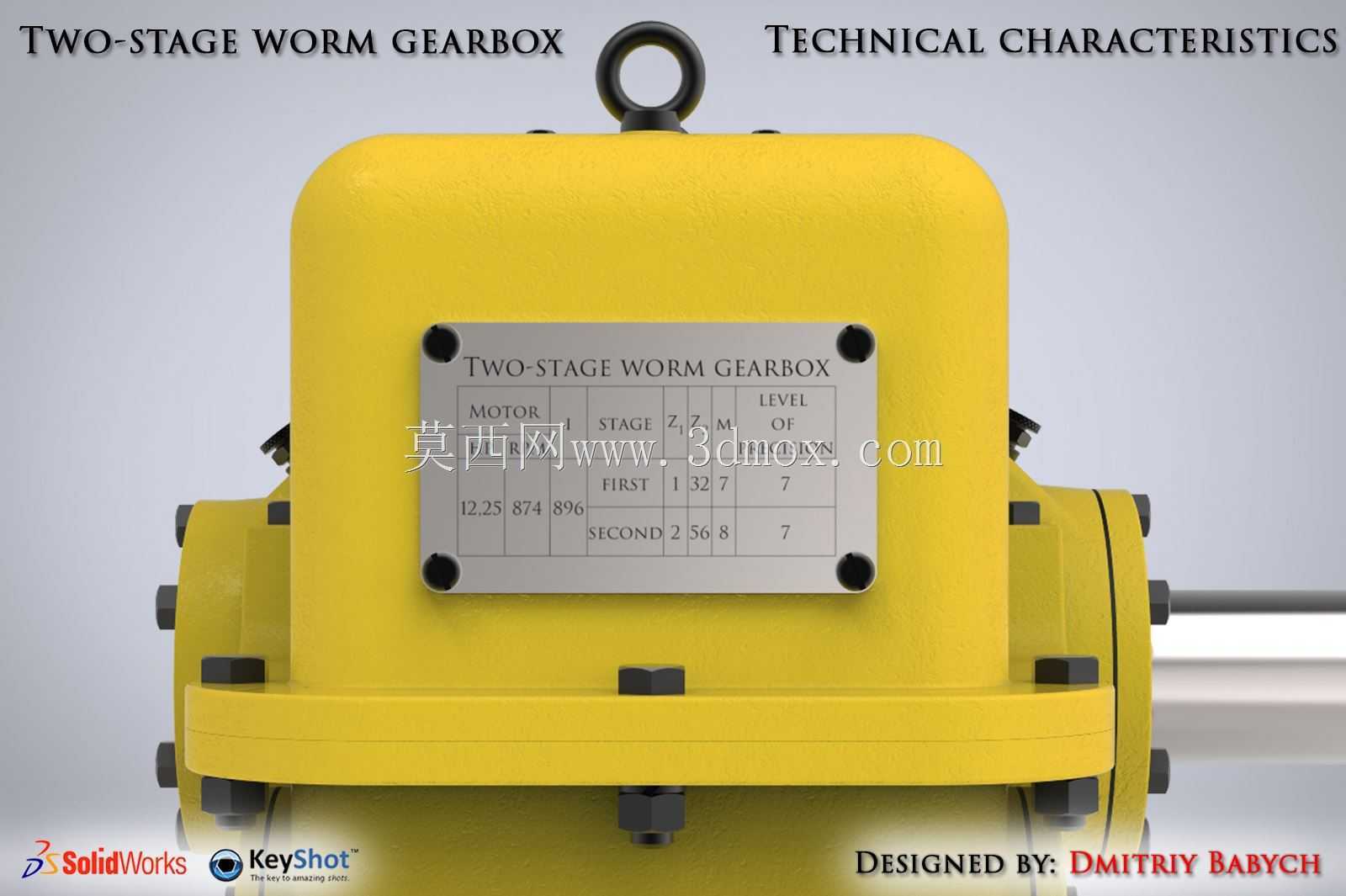

该两级蜗轮蜗杆减速装置主要面向需要大传动比、低输出转速的重载传动场景，常见于矿山输送设备、冶金轧制辅助机构、食品包装生产线的低速输送单元、起重设备的回转驱动机构等工况，这类场景普遍要求驱动端与执行端之间实现大扭矩降速传递，同时需要传动机构具备反向自锁特性，避免负载端倒转引发生产安全隐患。从实际用途来看，该装置可将原动机输出的高转速低扭矩动力，经过两级蜗轮蜗杆副的啮合传递，转换为低转速大扭矩的输出动力，匹配执行机构的转速与扭矩需求，同时依靠蜗轮蜗杆啮合的自锁特性，在停机状态下锁止输出轴，防止负载下坠或反向转动。在功能特性上，该装置采用两级蜗轮蜗杆串联传动结构，第一级采用单头蜗杆配合对应蜗轮实现第一级减速，第二级采用双头蜗杆配合对应蜗轮完成第二级减速，总传动比可达数百级别，相比单级蜗轮蜗杆减速结构，在同等总传动比下可有效缩小单级啮合的负载压力，提升蜗轮齿面的接触强度，延长传动部件的使用寿命；箱体采用剖分式铸造结构，上下箱体通过螺栓紧固连接，结合面设置密封结构防止润滑油渗漏，箱体外部设置加强筋提升整体刚性，同时预留油位观察、油塞更换的结构位置，方便日常维护时更换润滑油、检查内部啮合状态；输入轴与输出轴均采用阶梯轴设计，通过圆锥滚子轴承支撑在箱体轴承座内，可同时承受径向载荷与轴向载荷，适配蜗轮蜗杆传动过程中产生的轴向分力，轴端设置密封端盖防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。在设计思路上，该结构优先保障传动平稳性与承载能力，两级传动的参数匹配经过载荷校核，第一级小模数单头蜗杆可实现较大的单级减速比，同时降低高速级的转动惯量，第二级大模数双头蜗杆在保障减速比的同时提升传动效率，避免单级大传动比带来的效率过低问题；箱体的安装底座设置多个长圆形安装孔，可适配不同安装基面的螺栓固定需求，吊环结构设置在箱体顶部，方便设备吊装转运，输出轴与输入轴的轴伸端均采用标准轴径设计，可通过联轴器、带轮等标准传动件与原动机、执行机构快速连接。从安装边界来看，该装置整体为方正的箱式结构，底部安装面的螺栓孔间距经过标准化设计，可直接替换同功率等级的传统蜗轮蜗杆减速机，输入轴与输出轴的中心高、轴伸长度均符合通用减速机的安装尺寸规范，无需对现有设备的安装基座进行大规模改造即可完成换装，箱体外部的突出部件如油标、吊环、放油塞的位置均经过布局优化，不会与周边设备构件产生安装干涉，预留的维护操作空间可满足日常检查、换油的操作需求。
