航模车用模拟伺服舵机结构设计

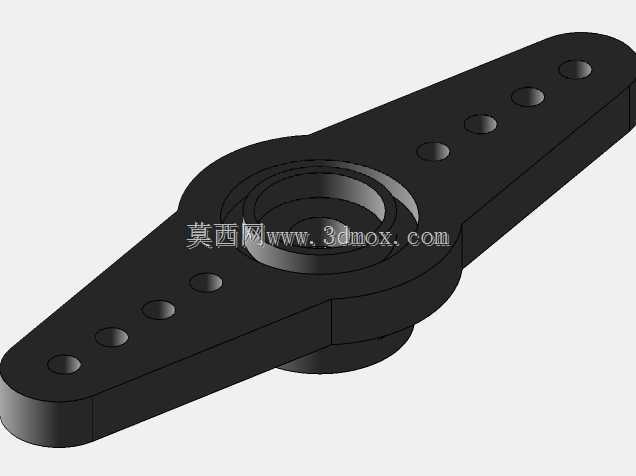

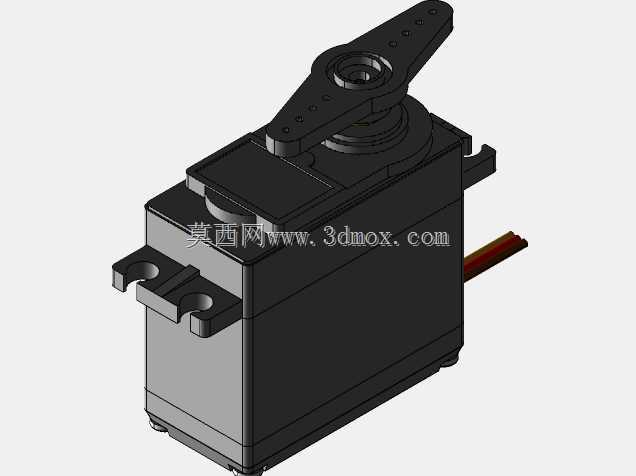

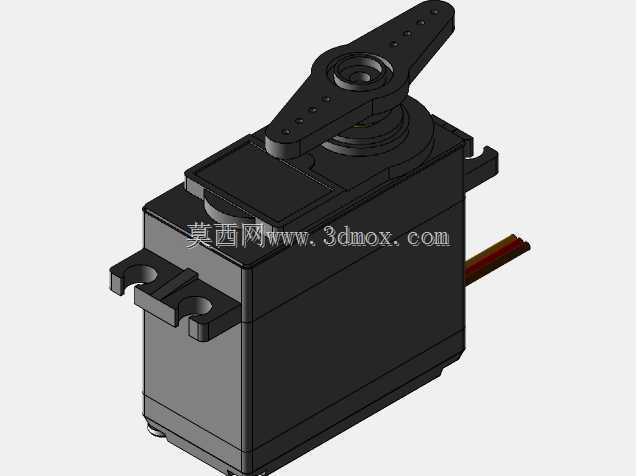

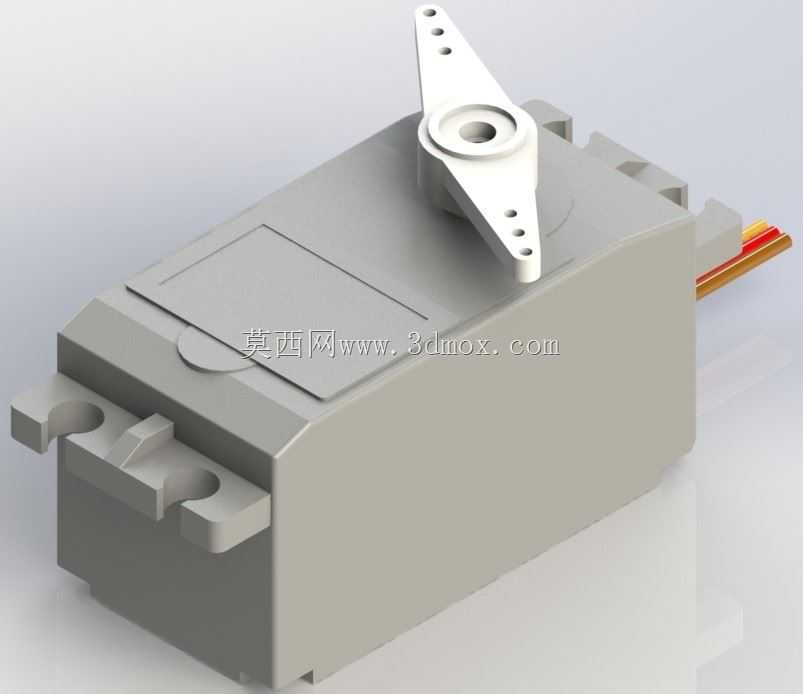

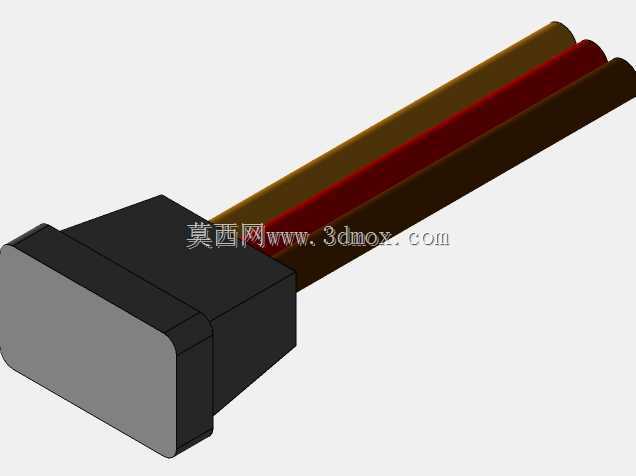

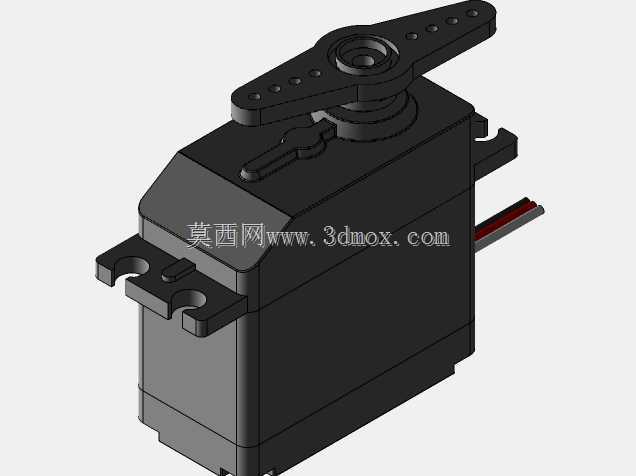

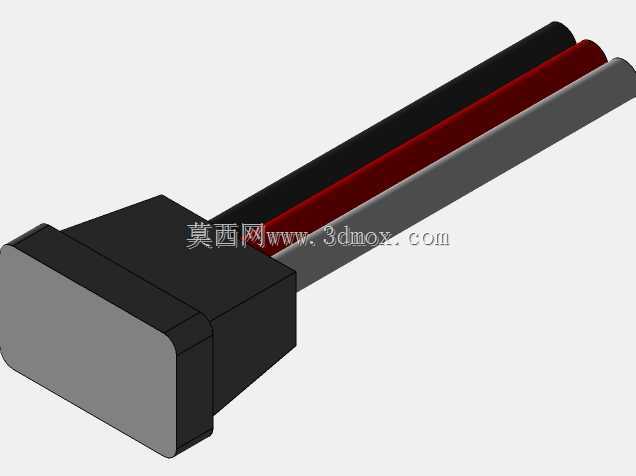

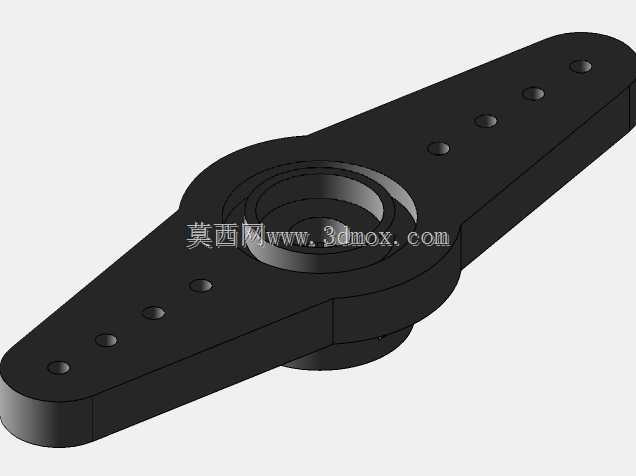

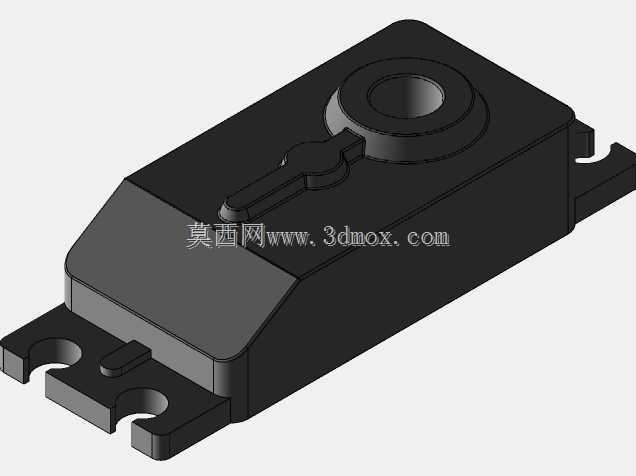

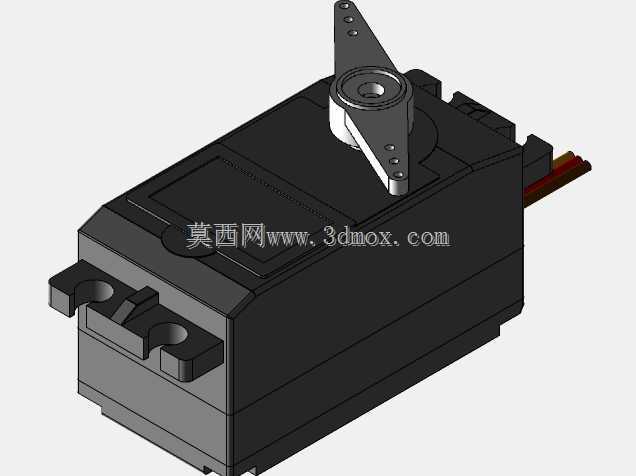

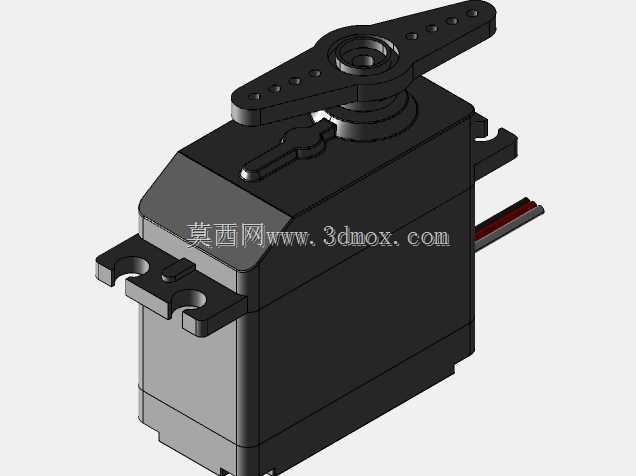

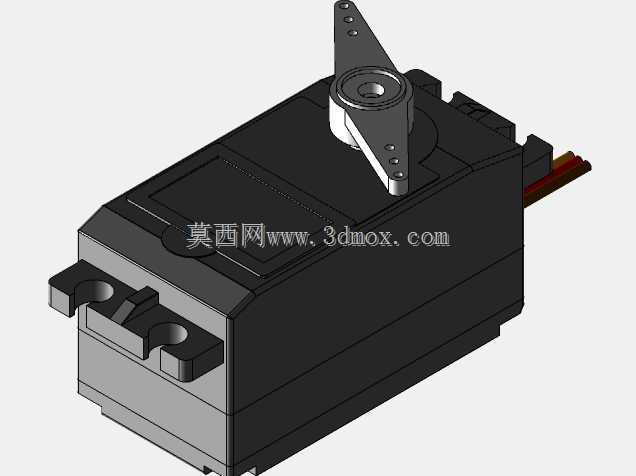

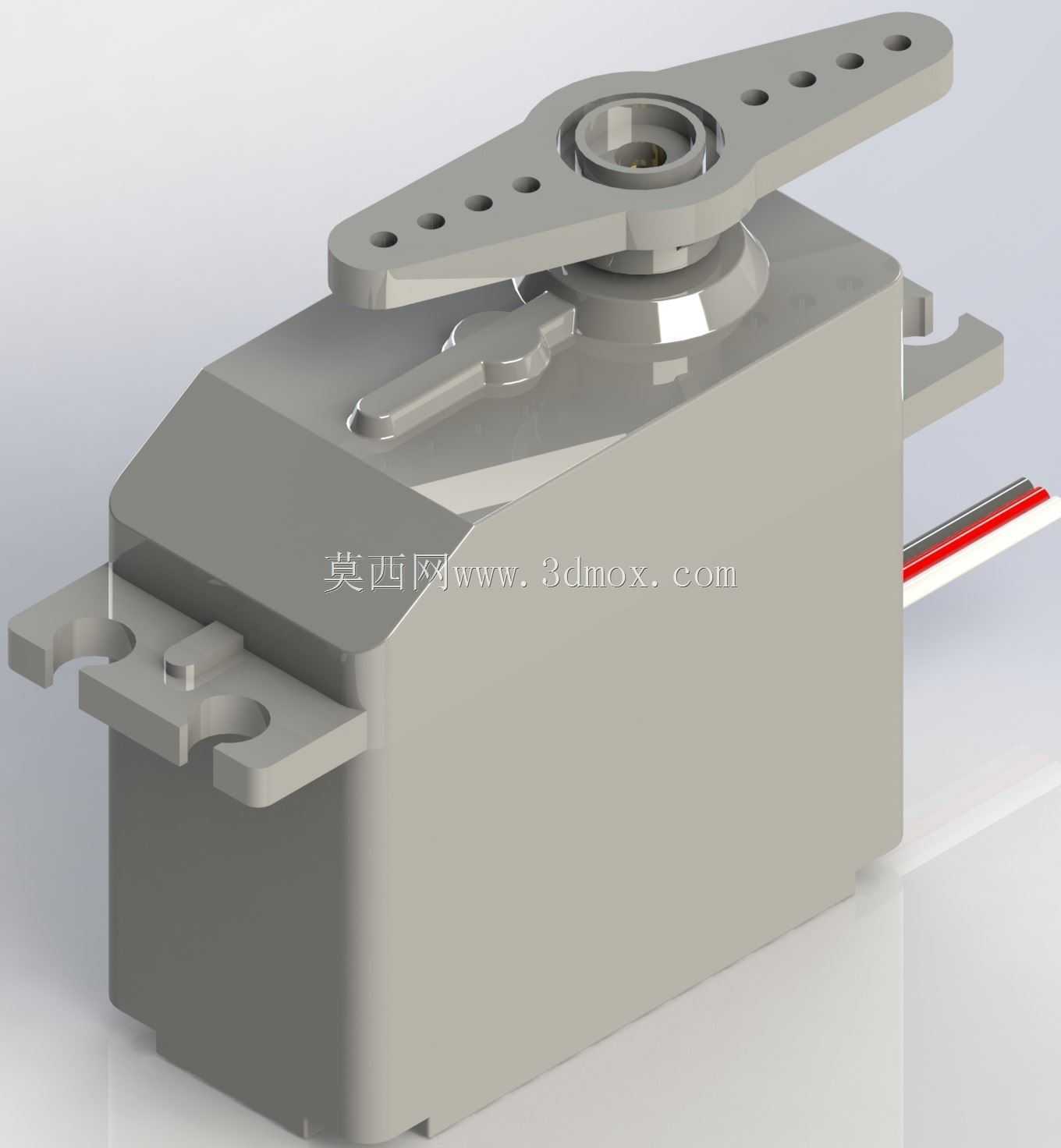

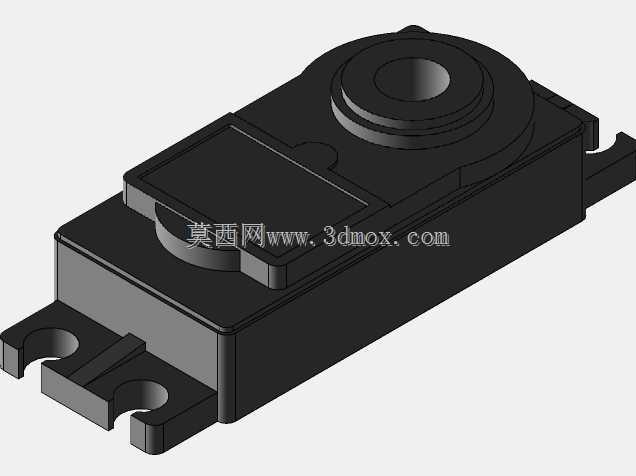

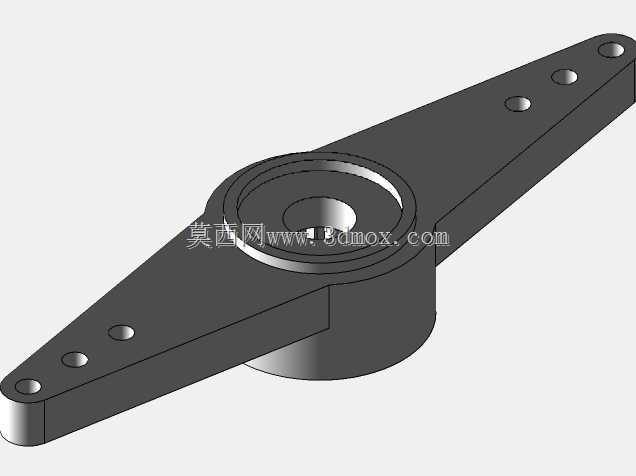

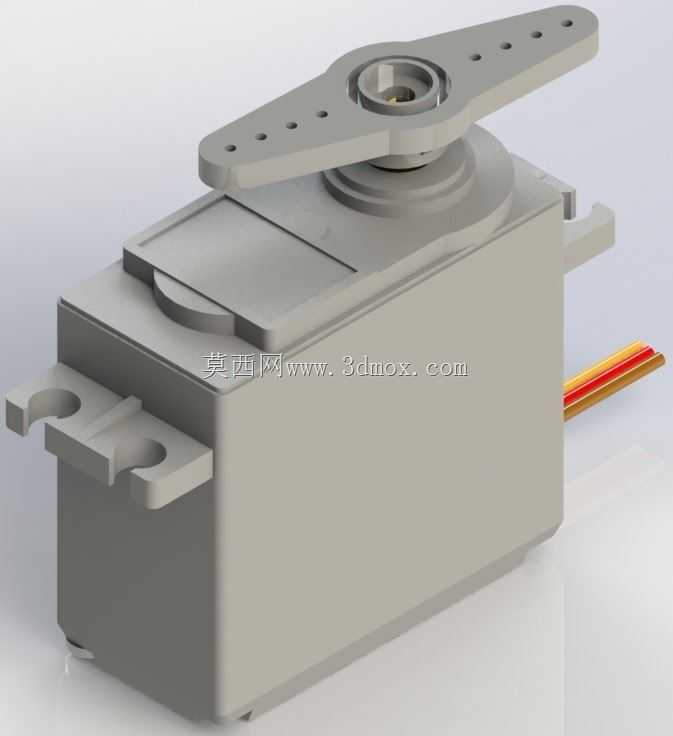

这类模拟伺服舵机是遥控模型领域的核心执行部件，广泛应用于比例遥控车模的转向控制、固定翼航模的舵面偏转调节、小型机器人关节驱动、智能小车转向机构等场景，能够接收控制信号输出指定角度的偏转动作，精准带动负载完成对应的姿态调整，是 hobby 级遥控动力模型里不可或缺的动作执行单元。从功能特性来看，该款舵机采用模拟伺服控制逻辑，通过PWM信号识别目标偏转角度，内部集成直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，能够在收到控制信号后快速驱动输出轴转动到指定角度，同时依靠齿轮组放大电机输出扭矩，带动摇臂完成推拉动作，不同电压档位下可输出对应等级的扭矩，满足不同负载重量模型的使用需求，空载状态下响应速度快，转动角度范围覆盖常用的0到180度区间，适配绝大多数模型的动作行程要求。在设计思路上，这款舵机采用方正的盒式主体结构，两侧预留带安装孔的固定耳位，能够直接通过螺丝固定在模型的安装基座上，输出轴位于主体顶面中心位置，采用标准花键轴结构，可适配市面上通用的一字摇臂、十字摇臂等配件，摇臂上预留多组不同间距的安装孔位，方便使用者根据实际推拉行程需求选择对应的连接点位，调整舵机的动作输出幅度；尾部引出信号与供电排线，采用标准三线接口定义，可直接对接通用的航模、车模接收机，无需额外改线即可完成接线使用。从安装边界与尺寸参数来看，该款舵机主体为规整长方体结构，整体长宽高尺寸紧凑，能够适配1:10比例遥控车、中小型固定翼航模的安装舱位空间，固定耳的孔位间距符合通用舵机安装标准，可直接替换同规格的其他型号舵机，无需对模型安装位进行二次修改；输出轴突出顶面的高度经过精准计算，安装摇臂后不会与模型外壳、周边结构件产生运动干涉，摇臂转动范围内无结构遮挡，能够保证全行程动作顺畅无卡顿。内部减速齿轮组采用合理的传动比设计，既保证了足够的扭矩输出能力，也控制了整体重量，不会给模型带来过多的负载负担，金属齿版本的齿轮结构强度更高，能够承受更大的冲击负载，适合大扭力需求的越野模型、特技航模使用，塑料齿版本则重量更轻、运行噪音更低，适合轻量化的室内小模型使用。
