抛光不锈钢表带式合页铰链三维设计

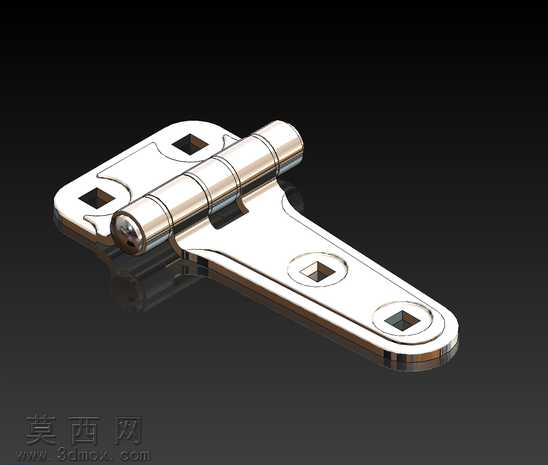

本作品为抛光不锈钢表带铰链的三维数字化模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于五金连接件的功能需求确定整体尺寸基准，分别绘制两个铰接页片的草图轮廓，精准定位页片上的方形安装孔位，保证孔位的中心距、孔径公差符合实际装配要求，随后通过拉伸凸台命令生成页片的基础实体，对页片边缘做等半径圆角处理，避免锐边应力集中同时提升外观质感。针对铰链核心的铰接转轴部分，采用同轴心配合的建模逻辑，分别构建转轴套筒与中心销轴的实体结构，保证套筒与销轴的间隙配合公差符合实际五金件的转动顺滑度要求，同时还原表带式铰链的分段套筒结构，复刻真实产品的铰接形态。材质与渲染阶段，为模型赋予高抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟镜面抛光不锈钢的金属光泽与环境反射效果，在渲染场景中搭建柔和的三点布光系统，主光突出铰链的金属轮廓与曲面反光，辅光弱化暗部死黑，补光勾勒页片边缘的高光细节，最终渲染图清晰呈现抛光不锈钢的亮面质感与铰链的精致结构。设计思路上，这款表带铰链定位门窗五金连接场景，采用不锈钢抛光工艺既满足户外或潮湿环境下的防锈耐腐蚀需求，镜面抛光的外观也能适配高端门窗、柜体的装饰性要求，页片上的方形安装孔设计可适配对应规格的方颈螺丝，安装后可防止螺丝转动，提升连接的稳固性，铰接结构的转动阻尼设计参考实际使用需求，保证开合过程顺滑无卡顿，同时具备足够的连接承重能力，整体建模过程严格遵循真实五金件的生产工艺逻辑，所有结构特征均可直接对接后续的工程图导出、数控加工生产环节，模型的几何特征无破面、无冗余特征，装配关系完整，可直接用于产品展示、结构验证、装配模拟等场景。
