山地车160mm直径六孔风暴制动转子设计

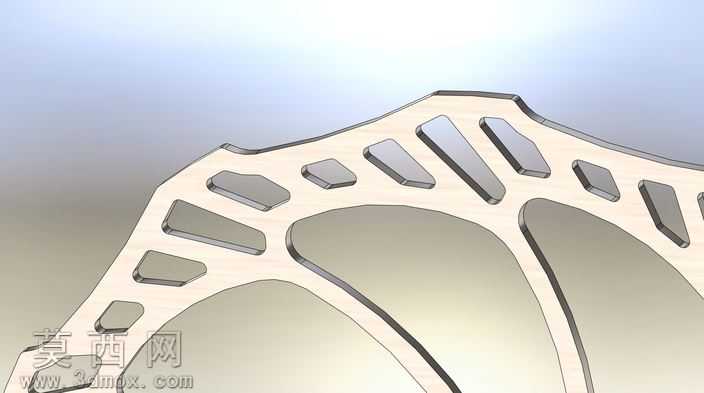

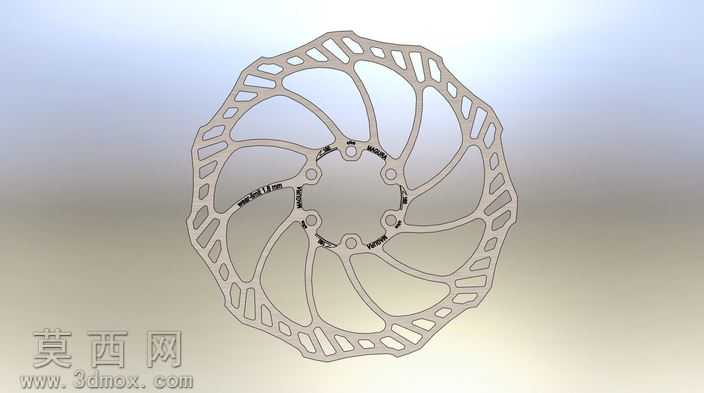

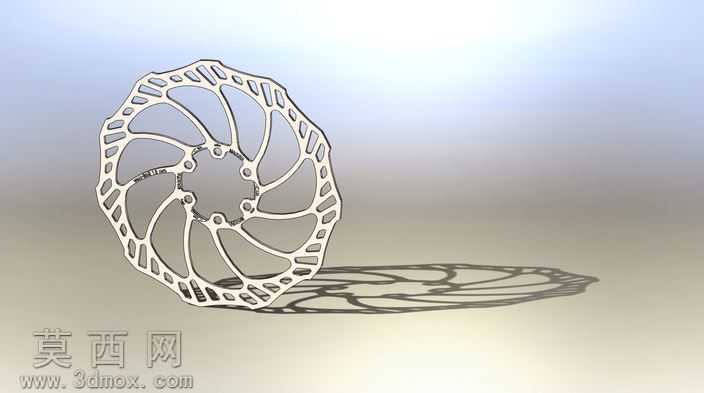

本作品为山地车盘式制动器的制动转子三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中首先以转子中心为基准建立全局坐标系，绘制直径160mm的基准外圆轮廓，确定六个安装孔的分度圆直径与孔位参数，保证安装孔的位置度符合山地车花鼓的通用安装标准，适配主流六钉碟刹安装规格。建模阶段先完成转子主体的基体拉伸特征，再针对散热结构进行精细化设计：沿转子径向排布多组差异化的镂空槽结构，靠近外缘的长条形镂空槽沿转子切线方向倾斜布置，既能够降低转子整体重量，又可以在车轮转动过程中引导气流穿过镂空区域，带走制动过程中摩擦产生的热量，避免长时间制动出现热衰减问题；靠近中心区域的弧形镂空结构则兼顾结构强度与轻量化需求，通过圆弧过渡避免应力集中，提升转子在高强度制动下的抗形变能力。完成主体结构建模后，对转子的所有棱边进行圆角倒角处理，消除尖锐边角，既符合机械加工的工艺要求，也避免安装使用过程中出现划伤风险。材质设定阶段，为转子赋予不锈钢金属材质，调整材质的反射率与粗糙度参数，模拟真实不锈钢制动盘的金属哑光质感，在渲染环节添加环境光源与软阴影效果，突出转子镂空结构的层次感与金属表面的细腻质感，清晰展现结构的细节特征。设计过程中充分考量山地车越野场景的使用需求，在保证制动摩擦面有效面积足够的前提下，通过镂空结构优化实现减重与散热的双重目标，六个安装孔的位置严格遵循行业通用标准，确保该转子可以直接适配市面上绝大多数六钉规格的山地车花鼓，无需额外修改安装结构，兼顾设计的实用性与通用性，整体结构经过受力校验，能够承受山地车越野制动时的大扭矩载荷，避免制动过程中出现转子变形、断裂等失效问题。
