食品加工用蒸汽混合搅拌设备三维设计

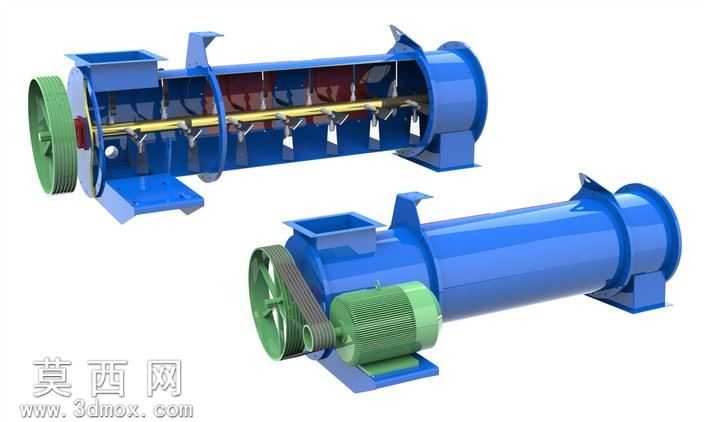

本作品为卧式食品物料混合搅拌设备的三维建模成果，建模过程中严格遵循工业设备设计规范，对设备整体结构进行了1:1比例还原。首先完成卧式筒体主体的建模，采用拉伸、抽壳等特征构建两端带封头的圆柱筒体结构，在筒体上部精准开设进料口，下部设置配套安装支座，保证筒体放置的稳定性与结构强度。传动端部分，分别构建了带轮传动结构与直连电机驱动两种结构形式：带轮传动版本还原了大直径从动带轮、三角传动带、主动带轮的配合关系，清晰呈现皮带传动的张紧结构与安装位置；直连电机版本则还原了驱动电机与主轴的直连传动结构，对电机外壳的散热筋、接线盒等细节特征进行了精细化建模，保证外观与真实工业电机一致。设备内部结构建模中，完整还原了横向布置的搅拌主轴，以及轴上均匀排布的多组搅拌桨叶，桨叶采用倾斜角度设计，可在转动过程中推动物料轴向与径向同时流动，保证物料混合均匀度；同时对内部蒸汽通入管路的布置位置进行了还原，匹配将蒸汽与糖蜜类物料添加到食品产品中的工艺需求。材质渲染环节，筒体主体采用亮蓝色工业烤漆材质，还原工业设备常用的涂装效果，带轮、电机部分采用草绿色铸铁质感材质，传动皮带采用黑色橡胶材质，金属轴类部件采用抛光金属材质，通过材质区分清晰呈现不同部件的功能属性。设计过程中充分考虑设备的拆装合理性，各部件之间的装配关系清晰，支座的安装孔位、端盖的连接螺栓位置都做了精准定位，既满足可视化展示需求，也可为后续的工程出图、结构优化提供可靠的三维模型基础，整体结构紧凑，传动路径清晰，能够直观展现该类混合搅拌设备的工作原理与结构组成。
