矩形活底饲料输送储料装置设计

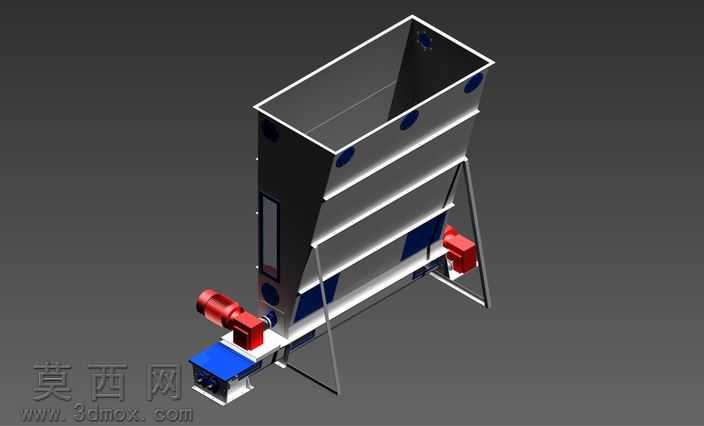

本作品为饲料输送储料一体化的矩形活底装置三维建模成果，建模过程中以工业级输送设备的实际运行逻辑为核心依据，首先完成整体结构的比例搭建：主体采用立式矩形储料仓结构，仓体侧壁设置多道环形加强筋结构，提升仓体储料时的结构抗形变能力，避免满载状态下仓壁出现鼓胀变形。仓体底部设计为倾斜活底结构，可引导仓内饲料依靠自重向出料端滑移，避免物料在仓内出现搭桥、积料的问题，保障出料的顺畅性。出料端配套螺旋输送机构，建模时对螺旋叶片的螺距、叶片厚度、输送轴的支撑结构都做了精细化还原，螺旋输送端配套驱动电机与减速组件，电机安装座采用减震支撑结构，降低设备运行时的震动传导。仓体侧面设置长条式观察视窗，可直观查看仓内物料的剩余存量，视窗周边设计密封压条结构，避免粉尘从视窗缝隙溢出。仓体采用三角式支撑机架，机架型材的连接位置做了加强筋处理，保障整体设备的放置稳定性，机架底部预留安装固定孔位，可适配不同场地的安装固定需求。材质渲染阶段，仓体主体采用哑光金属板材材质，还原工业储料仓的金属质感，加强筋与机架采用同色系深灰金属材质，驱动电机采用红黑配色的工业电机涂装，出料端的接料平台采用蓝色防滑板材材质，螺旋输送槽内部采用光滑耐磨的金属内壁材质，模拟实际设备中减少物料输送阻力的设计。设计思路上围绕饲料输送过程中储料、均匀送料的核心需求，将立式储料的大容积优势与螺旋输送的定量送料优势结合，活底结构的设计大幅降低了物料残留的概率，整体结构紧凑，可适配中小型饲料加工、养殖饲喂场景的物料输送需求，建模过程中对各个部件的装配间隙、运动干涉都做了校验，保障模型可直接用于后续的结构优化、工程出图等工作。
