多层甲板式物料振动筛选设备结构设计

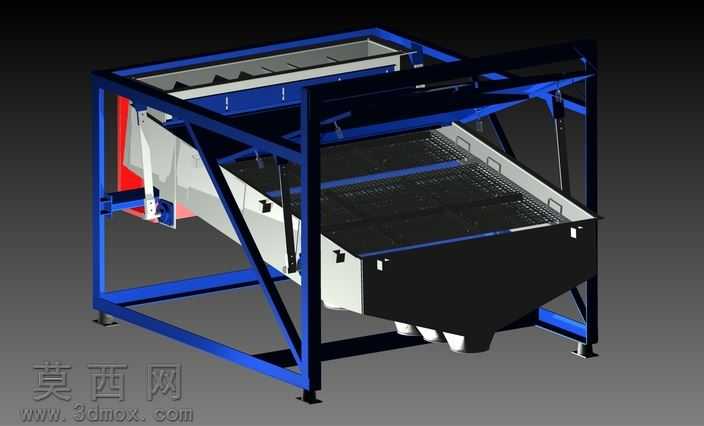

本模型为多层甲板式物料振动筛选设备，整体采用三维参数化建模完成，从机架主体到筛面组件、进出料结构均按照实际工业筛分设备的设计逻辑进行1:1比例还原。建模过程中首先搭建蓝色方管焊接式机架框架，通过斜向支撑筋强化整体结构刚性，底部设置可调式支撑脚座，可适配不同安装地面的水平度调节需求，机架的管材连接处均做了焊接工艺对应的倒角与贴合处理，还原真实焊接机架的结构特征。设备核心筛分区域采用多层倾斜筛面设计，筛网采用冲孔板结构建模，还原了筛面的开孔特征与边框固定结构，筛体整体通过弹性支撑组件与机架连接，预留了振动驱动部件的安装位置，可直观呈现振动筛的工作运动逻辑。进料端设置匀料导料结构，可将进入设备的物料均匀铺展到首层筛面，避免物料偏载影响筛分效率，筛体侧面设置快拆式检修门板结构，方便日常更换筛网与设备维护，出料端设置多通道分料出料斗，可将不同粒径分级后的物料分别导出，实现多级物料分选的功能。材质渲染上，机架部分采用工业蓝色喷涂金属材质，还原设备机架的涂装效果，筛体部分采用哑光白与磨砂黑的工业钣金材质，筛网部分做了金属冲孔网的质感表现，弹性支撑部件采用黑色橡胶材质，整体渲染效果贴合工业设备的真实外观质感。设计过程中充分考虑了设备的结构合理性，各部件之间预留了合理的装配间隙，运动部件与固定机架之间无结构干涉，整体结构紧凑，筛分路径设计合理，可满足颗粒状、粉状物料的多级分级筛选需求，模型完整呈现了该类甲板筛选设备的整体构造与核心工作结构，可用于筛分设备的结构参考、教学演示以及方案展示使用。
