食品配料添加小型微系统设备结构

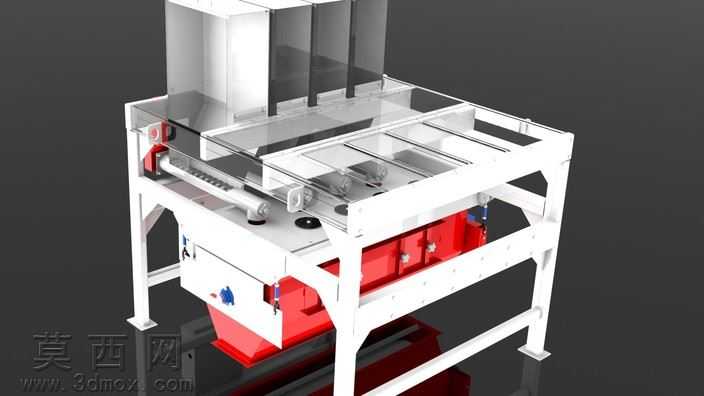

本作品为面向食品加工场景的配料添加小型微系统三维建模成果，建模过程中依托参数化设计逻辑完成全结构的精准复刻，首先对设备的整体框架进行搭建，采用方管型材搭建的立式支撑机架作为承载基础，建模时严格还原型材的拼接角度、支撑脚的调平结构以及框架上的安装孔位布局，保证机架部分的承重受力逻辑与实际生产需求一致。在功能结构建模环节，依次完成上部多仓储料单元、中部输送计量单元、下部集料单元的独立建模与装配：上部储料仓采用半透明可视化材质渲染，还原实际设备中便于观察料位的透明护罩设计，每个储料仓的出料口位置精准设置了控料阀门的装配位，还原阀门与仓体的密封配合结构；中部的水平输送平台采用辊道搭配滑动拨料机构的设计，建模时还原了导轨的安装基准、滑动模组的传动连接结构，以及平台表面的定位挡边结构，保证物料输送过程中的位置精度；下部的集料单元采用醒目的红色材质渲染，还原集料斗的倾斜导料角度、出料口的快接结构，以及集料单元与机架的快拆连接设计，便于实际使用中的清洁维护。渲染环节针对不同部件匹配对应材质：机架部分采用哑光白色喷塑金属材质，还原工业设备的常规表面处理效果；传动部件采用银灰色金属材质，突出机械加工件的质感；透明护罩采用高透亚克力材质，添加轻微的反光与折射效果提升真实感；红色集料斗采用耐磨食品级涂层材质，通过色彩区分不同功能模块，让整体结构的层级更加清晰。设计思路上围绕食品配料添加的精准、卫生、易维护需求展开，整体结构紧凑占地小，各功能模块采用模块化装配设计，既可以单独完成储料、输送、集料的独立功能，也可以通过联动控制实现多种食品成分的定量配比添加，适配多品类食品生产过程中的小批量配料作业需求，建模过程中对所有运动部件的活动间隙进行了合理预留，保证虚拟装配后不存在结构干涉问题，能够直观展示设备的运行逻辑与装配关系。
