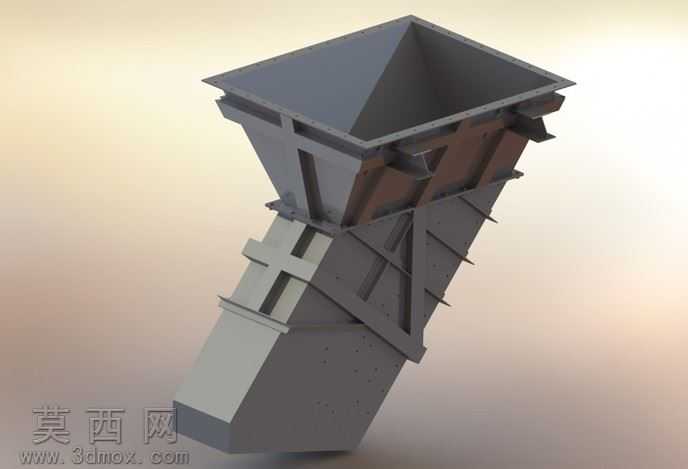

矿用溜煤眼输料结构三维设计作品

本作品为矿用溜煤眼输料结构的三维建模成果，建模阶段围绕煤矿井下输料工况的实际需求展开，首先梳理溜煤眼的功能逻辑：作为煤炭转载输送的关键过渡构件，需要承接上方来料、顺导物料向下输送，同时承受物料长期冲击磨损，因此建模全程围绕结构强度与导料流畅性双核心推进。建模过程中首先搭建整体轮廓基准，采用自上而下的设计思路，先确定上方方形受料口的尺寸基准，匹配井下输料设备的出料口径，再逐步向下构建变径过渡段，将上方方形接口顺滑过渡到下方的矩形出料段，避免出现直角死角造成物料卡堵。结构细节上，在构件外壁均匀布置加强筋结构，针对物料冲击集中的变径弯折区域额外增设斜向支撑肋板，通过筋板的交错排布提升整体结构的抗冲击、抗变形能力，所有筋板的厚度、排布间距均参考矿用同类设备的实际参数设置，保证结构合理性。材质渲染阶段，针对溜煤眼长期接触煤矸石、处于潮湿井下环境的使用场景，主体结构采用厚重的耐磨钢材质感，调整材质粗糙度参数模拟钢材表面经喷砂处理的哑光耐磨效果，加强筋与主体结构采用同材质但微调明暗对比，清晰凸显结构层次；渲染时采用柔和的侧上方打光，在构件弯折、筋板衔接处形成自然阴影，直观呈现各部分的结构衔接关系，避免光影过强掩盖结构细节。设计过程中重点优化了弯折段的倾斜角度，通过反复调整曲面斜率保证物料依靠自重即可顺畅下滑，同时在弯折处做了小圆弧过渡处理，既减少物料对内壁的直接冲击磨损，也避免尖锐拐角造成的物料堆积；内壁做了微幅的加厚处理，预留出耐磨衬板的安装空间，符合实际设备的后期维护需求，整体模型完整还原了溜煤眼从受料、导料到出料的全段结构，各部件衔接逻辑清晰，无多余冗余结构，可用于后续的结构受力仿真、工程出图以及相关教学演示场景。
